VS2026+QT6.9+opencv图像增强（多帧平均降噪）（CLAHE对比度增强）（边缘增强）（图像超分辨率）
目录
一、前言
二、代码详解
三、gitee完整项目下载
一、前言
本方案使用于医疗设备X射线穿透，探测器获取16位灰度图像产生的随机噪声，方法是一次获取多帧图像并求平均来消除这种随机噪声，并做简单的预处理。
图像处理的流程如下：
1、主线程中获取5张raw原图，在子线程中进行图像的处理（注意：这5张raw图是5张连续的帧，每帧的噪声是随机的，这是X射线图的特性，帧数越多，去噪效果理应越好，视情况而定）
- 当 N=1（单帧）：σₙₑw=σ（无去噪效果）；
- 当 N=5：σₙₑw≈σ/2.24（噪声强度降低约 55%）；
- 当 N=10：σₙₑw≈σ/3.16（噪声强度降低约 68%）；
- 当 N=100：σₙₑw=σ/10（噪声强度降低 90%）
2、多帧ORB对齐
3、多帧平均去噪
4、CLAHE对比度增强
5、Sobel边缘提取
6、ESPCN超分
准备工作：
1、本次项目所用到的opencv头文件需要使用cmake编译opencv_contrib拓展库
cmake版本：cmake-4.1.1-windows-x86_64
opencv版本：opencv-4.12.0-windows
opencv拓展库版本：opencv_contrib-4.12.0
cmake & opencv & opencv_contrib百度网盘下载
编译教程：有空更新
#include <opencv2/opencv.hpp> // 引入opencv头文件
#include <opencv2/dnn_superres.hpp> // 引入超分辨率头文件
#include <opencv2/features2d.hpp> // 引入特征检测头文件2、本次项目所用到的超分辨率模型为ESPCN_x4.pb模型（提供x2 x3 x4的EDSR模型文件试验）

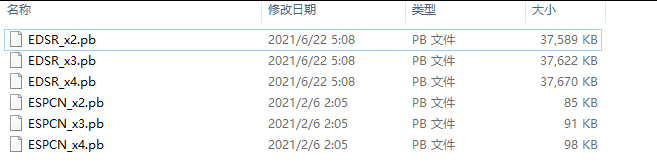

ESPCN & EDSR 超分辨率模型文件百度网盘下载
完整项目中自带espcn_x4模型

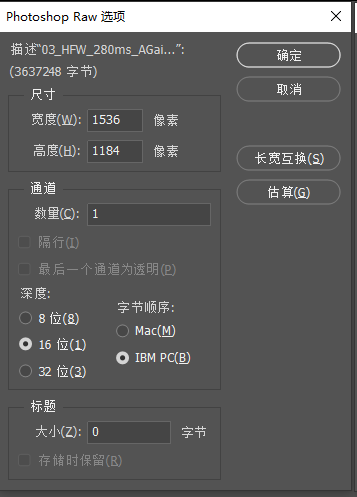

3、本次项目所用到的5张RAW原图，1536x1184，16位灰度图

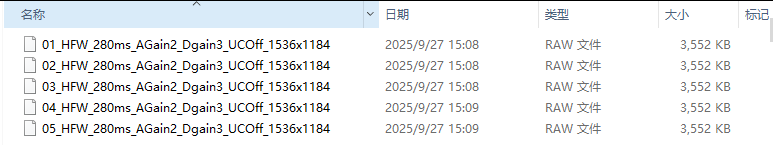

HFW_RAW五张原图百度网盘下载
图像处理效果如下：

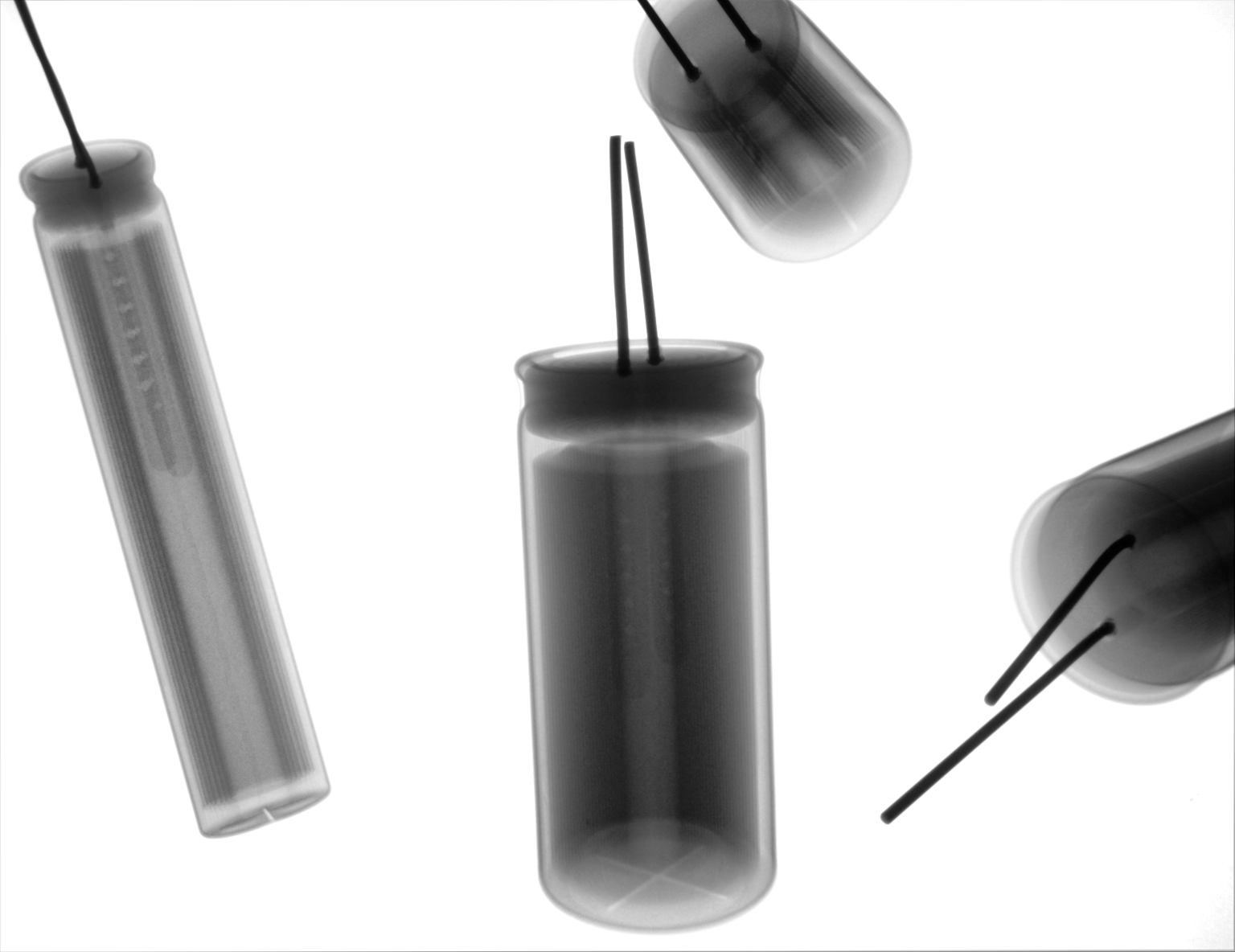

raw原图：
1_avg_result：多帧平均后

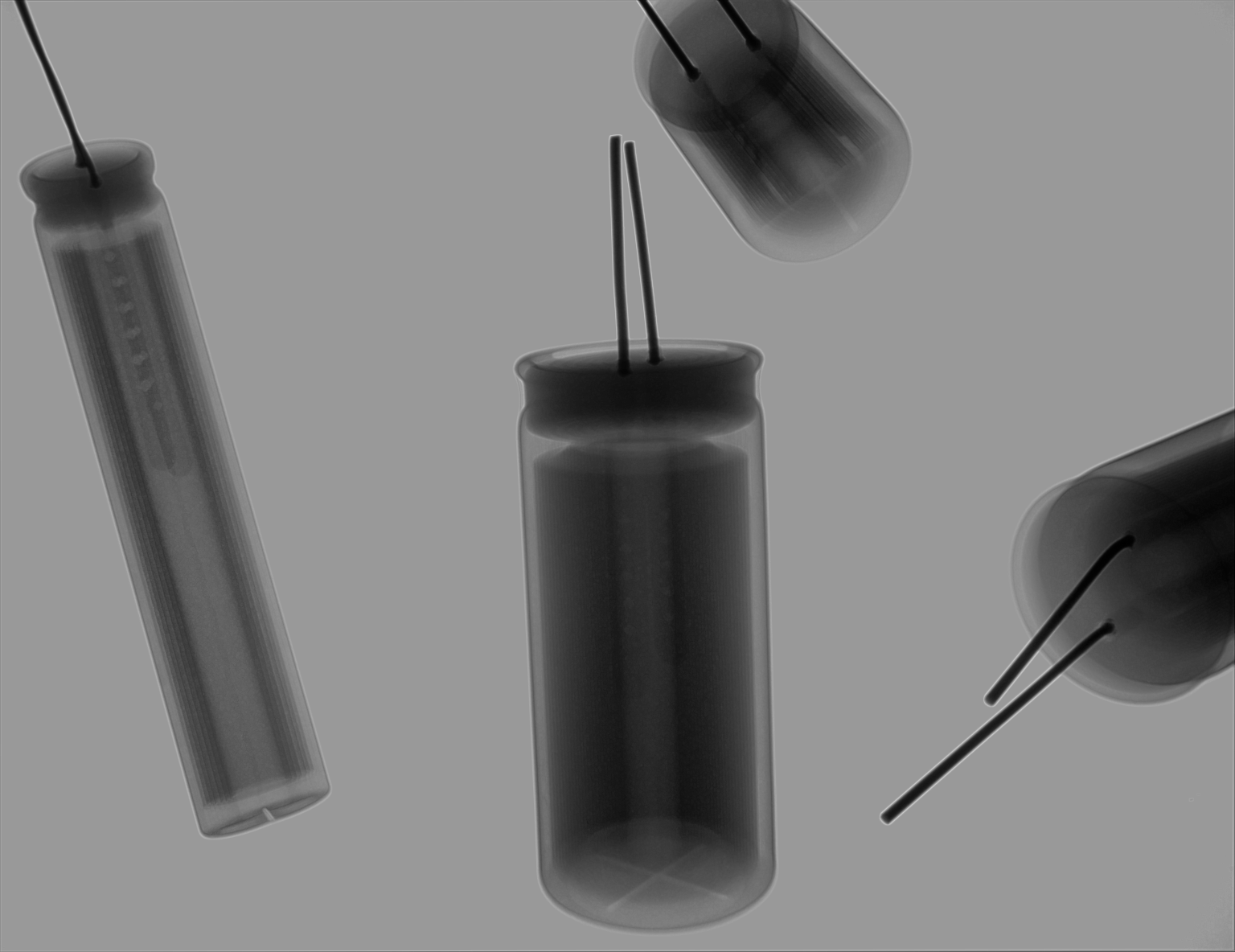

2_display_8u：归一化8位

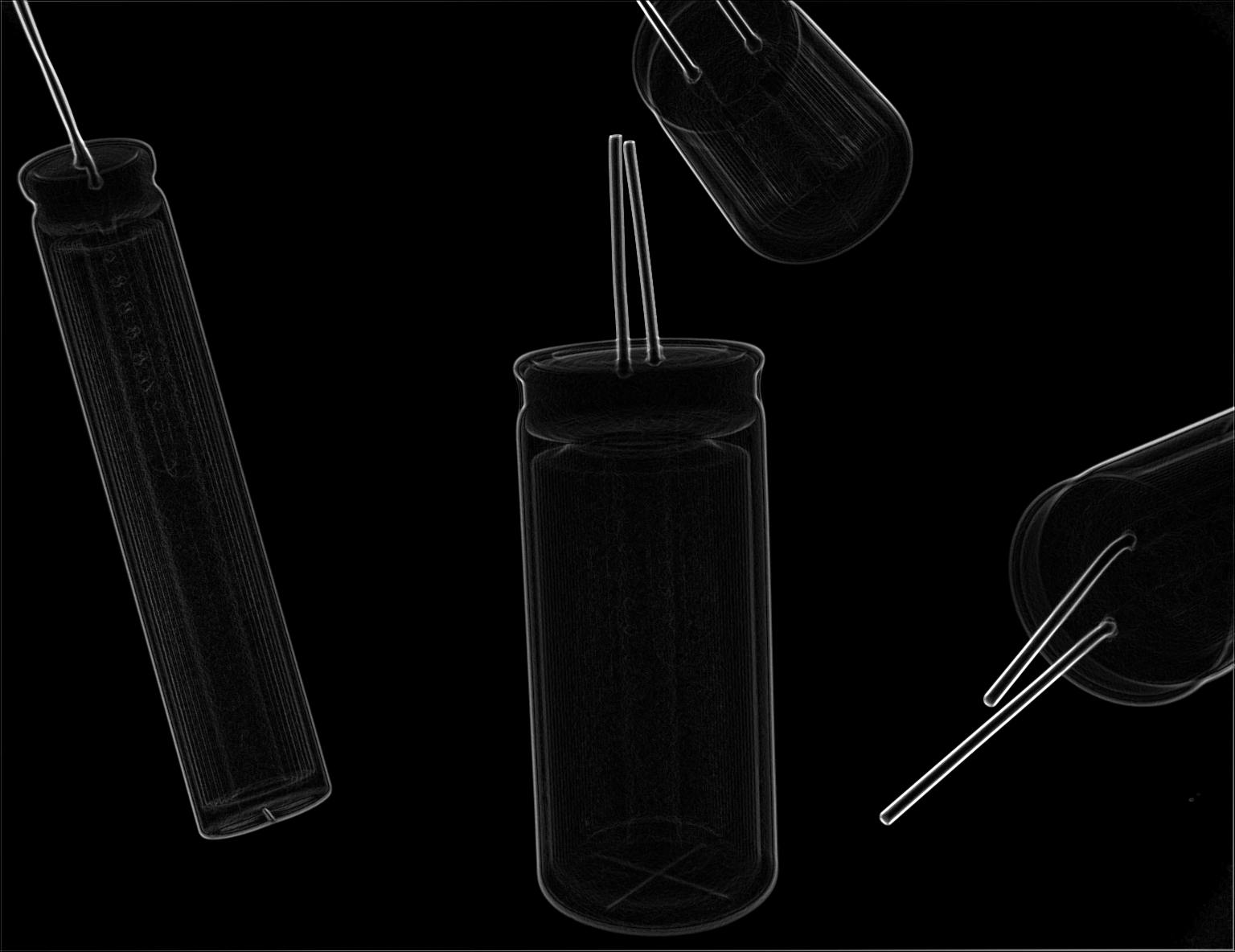

3_clahe：对比度增强

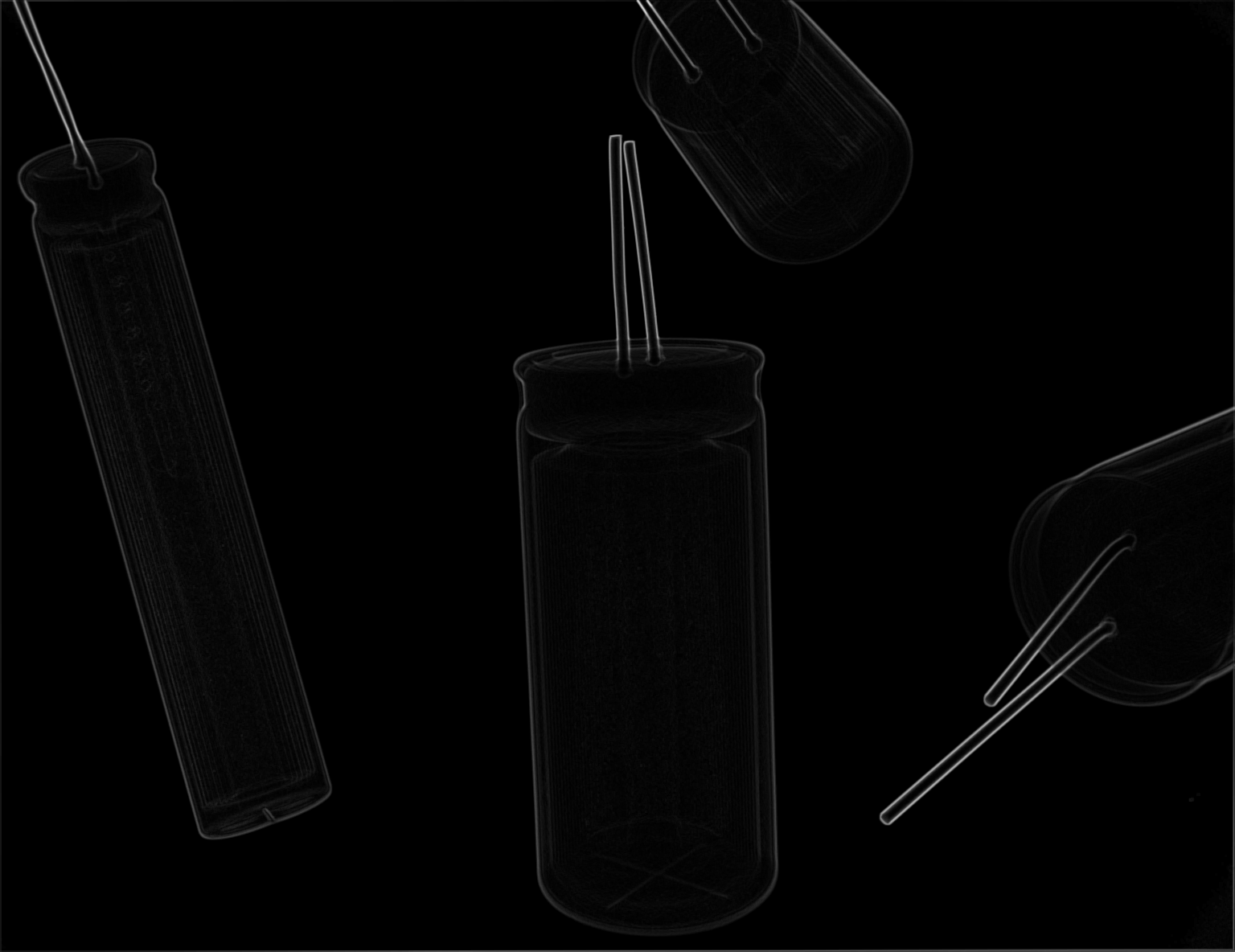

4_Sobel：边缘提取
5_morph_grad：形态学梯度增强
6_fused：多尺度融合

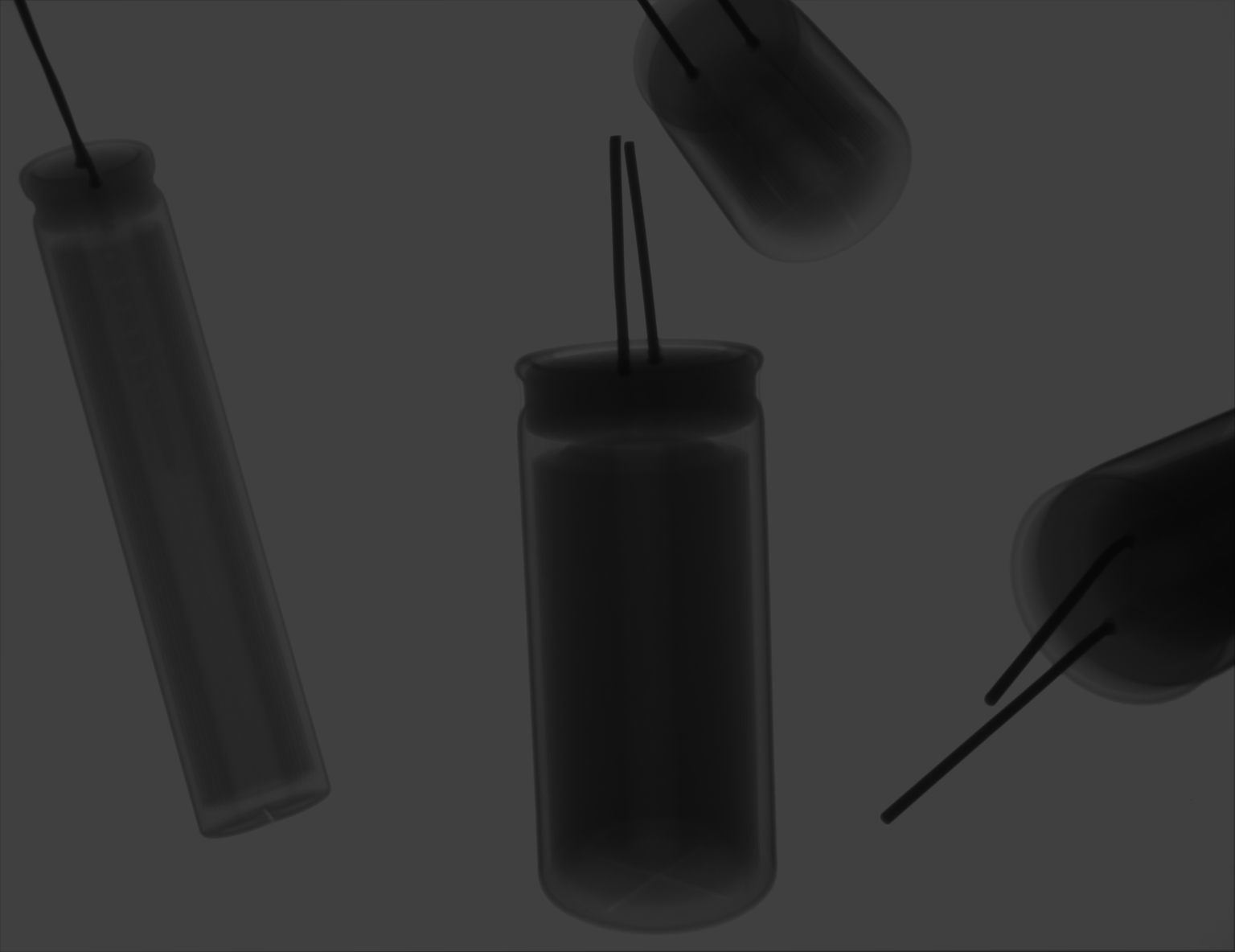

7_gamma_corrected：伽马亮度增强

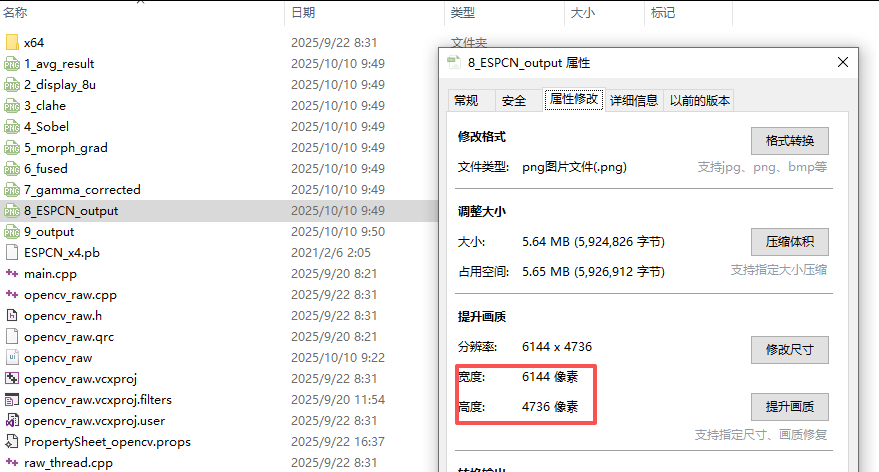

8_ESPCN_output：超分辨率
二、代码详解

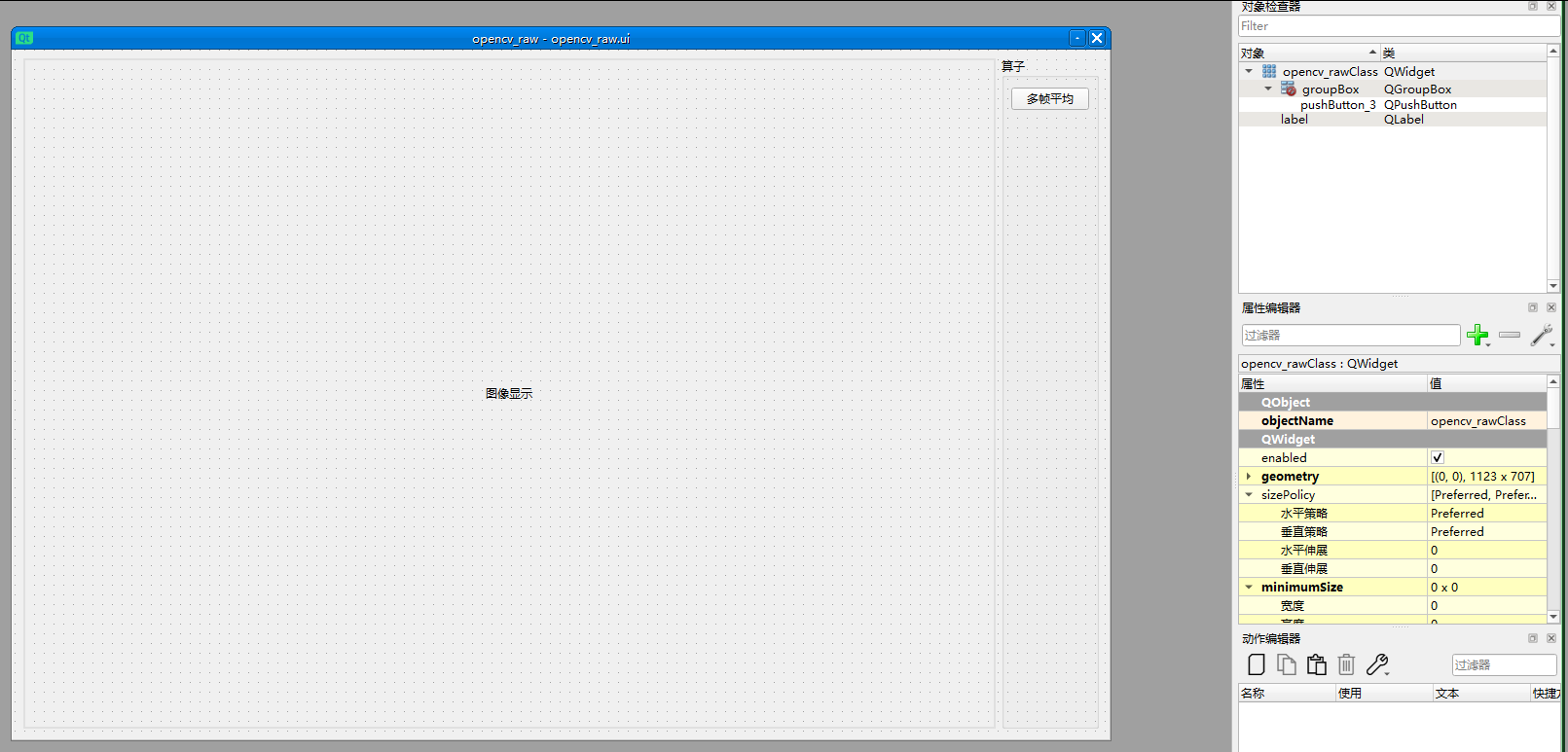

本次项目的UI界面：

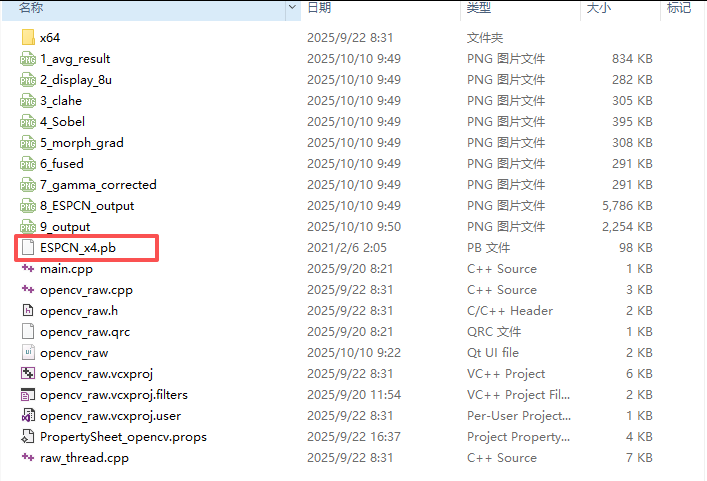

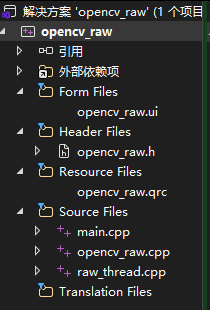

解决方案：
opencv_raw.h
#pragma once#include <QtWidgets/QWidget>
#include "ui_opencv_raw.h"
#include <QFile>
#include <QFileDialog>
#include <QThread>
#include <QImage>
#include <QMessageBox>
#include <vector>
#include <iostream>#include <opencv2/opencv.hpp> // 引入opencv头文件
#include <opencv2/dnn_superres.hpp> // 引入超分辨率头文件
#include <opencv2/features2d.hpp> // 引入特征检测头文件using namespace std; // 引入标准命名空间
using namespace cv; // 引入opencv命名空间
using namespace dnn_superres; // 引入超分辨率命名空间class raw_thread; // 向前声明class opencv_raw : public QWidget
{Q_OBJECTpublic:opencv_raw(QWidget* parent = nullptr);~opencv_raw();raw_thread* raw; // 对象QThread* thread; // 线程int width = 1536; // 图像宽度int height = 1184; // 图像高度QFile file; // 打开raw文件Mat clone; // 深拷贝图像signals:void send_raw_5files(const vector<Mat>&);
public slots:void read_image(const Mat&);
private:Ui::opencv_rawClass ui;
};class raw_thread : public QObject
{Q_OBJECTpublic slots:void read_raw_5files(const vector<Mat>&);// Gamma校正Mat gammaCorrection(const Mat& src, double gamma);// ORB特征对齐cv::Mat alignWithORB(const cv::Mat& ref_8u, const cv::Mat& frame_8u, cv::Mat& H);// 多帧平均函数cv::Mat multiFrameAverage(const std::vector<cv::Mat>& aligned_frames);
signals:void send_image(const Mat&);
};opencv_raw.cpp
#include "opencv_raw.h"opencv_raw::opencv_raw(QWidget* parent): QWidget(parent)
{ui.setupUi(this);thread = new QThread(this); // 创建线程raw = new raw_thread(); // 创建线程对象raw->moveToThread(thread); // 将线程对象移动到线程中thread->start(); // 启动线程connect(raw, &raw_thread::send_image, this, &opencv_raw::read_image);connect(this, &opencv_raw::send_raw_5files, raw, &raw_thread::read_raw_5files);// 多帧平均按钮connect(ui.pushButton_3, &QPushButton::clicked, [this]() {QString folderPath = QFileDialog::getExistingDirectory(this, "选择包含5张RAW的文件夹", QDir::currentPath());if (folderPath.isEmpty()) return;QDir dir(folderPath);QStringList filters;filters << "*.raw";QFileInfoList fileInfoList = dir.entryInfoList(filters, QDir::Files);if (fileInfoList.size() < 5) {QMessageBox::warning(this, "警告", "文件夹中RAW文件不足5个");return;}// 只取前5个文件vector<Mat> rawImages;for (int i = 0; i < 5; ++i) {QFile file(fileInfoList[i].filePath());if (!file.open(QIODevice::ReadOnly)) {qWarning() << "无法打开文件:" << fileInfoList[i].filePath();continue;}Mat img(height, width, CV_16UC1);qint64 bytesRead = file.read(reinterpret_cast<char*>(img.data), width * height * 2);if (bytesRead != width * height * 2) {qWarning() << "文件大小不匹配:" << fileInfoList[i].filePath();continue;}rawImages.push_back(img);file.close();}if (rawImages.size() == 5) {QMessageBox::information(this, "提示", "成功加载5张RAW文件，开始BM3D处理");emit send_raw_5files(rawImages);}else {QMessageBox::warning(this, "警告", "实际成功加载的RAW文件不足5个");}});}opencv_raw::~opencv_raw()
{thread->quit();thread->wait(); // 等待线程结束
}void opencv_raw::read_image(const Mat& src)
{// 深拷贝clone = src.clone();// 转换为QImageQImage qImg(clone.data, clone.cols, clone.rows, clone.step, QImage::Format_Grayscale8);qImg.save("9_output.png");// 显示在label中QPixmap pixmap = QPixmap::fromImage(qImg);if (!pixmap.isNull()) {QSize labelSize = ui.label->size();QSize scaledSize = pixmap.size().scaled(labelSize, Qt::KeepAspectRatio);ui.label->setPixmap(pixmap.scaled(scaledSize, Qt::KeepAspectRatio, Qt::SmoothTransformation));ui.label->setAlignment(Qt::AlignCenter);}
}
raw_thread.cpp
#include "opencv_raw.h"void raw_thread::read_raw_5files(const std::vector<cv::Mat>& raw_frames) {// 1. 多帧ORB对齐std::vector<cv::Mat> aligned_frames;aligned_frames.push_back(raw_frames[0]);for (size_t i = 1; i < raw_frames.size(); ++i) {cv::Mat ref_8u, frame_8u;cv::normalize(raw_frames[0], ref_8u, 0, 255, cv::NORM_MINMAX, CV_8UC1);cv::normalize(raw_frames[i], frame_8u, 0, 255, cv::NORM_MINMAX, CV_8UC1);cv::Mat aligned_8u, H;aligned_8u = alignWithORB(ref_8u, frame_8u, H);if (H.empty()) {qWarning() << "第" << i << "帧对齐失败，使用原图";aligned_frames.push_back(raw_frames[i].clone());continue;}cv::Mat aligned_16u;cv::warpPerspective(raw_frames[i], aligned_16u, H, raw_frames[0].size(),cv::INTER_LINEAR, cv::BORDER_CONSTANT, cv::Scalar(0));aligned_frames.push_back(aligned_16u);qDebug() << "第" << i << "帧16位对齐完成";}// 2. 多帧平均去噪cv::Mat avg_result = multiFrameAverage(aligned_frames);cv::imwrite("1_avg_result.png", avg_result);// 3. 16位转8位进行图像处理cv::Mat display_8u;double min_val, max_val;cv::minMaxLoc(avg_result, &min_val, &max_val);if (max_val - min_val < 30000) {cv::normalize(avg_result, display_8u, 0, 255, cv::NORM_MINMAX, CV_8UC1);}else {avg_result.convertTo(display_8u, CV_8UC1, 255.0 / 65535.0);}cv::imwrite("2_display_8u.png", display_8u);// 4. CLAHE对比度增强cv::Mat clahe_img;cv::Ptr<cv::CLAHE> clahe = cv::createCLAHE(2.0, cv::Size(4, 4));clahe->apply(display_8u, clahe_img);cv::imwrite("3_clahe.png", clahe_img);// 5. Sobel边缘提取cv::Mat sobel_x, sobel_y, edge;cv::Sobel(clahe_img, sobel_x, CV_16S, 1, 0, 3);cv::Sobel(clahe_img, sobel_y, CV_16S, 0, 1, 3);cv::convertScaleAbs(sobel_x, sobel_x);cv::convertScaleAbs(sobel_y, sobel_y);cv::addWeighted(sobel_x, 0.5, sobel_y, 0.5, 0, edge);cv::imwrite("4_Sobel.png", edge);// 6. 形态学梯度增强cv::Mat morph_grad;cv::Mat kernel = cv::getStructuringElement(cv::MORPH_RECT, cv::Size(3, 3));cv::morphologyEx(clahe_img, morph_grad, cv::MORPH_GRADIENT, kernel);cv::imwrite("5_morph_grad.png", morph_grad);// 7. 多尺度融合cv::Mat fused;cv::addWeighted(clahe_img, 0.6, edge, 0.15, 0, fused);cv::addWeighted(fused, 1.0, morph_grad, 0.15, 0, fused);cv::imwrite("6_fused.png", fused);// 8. 伽马亮度增强double gamma = 0.6;cv::Mat gamma_corrected = gammaCorrection(fused, gamma);cv::imwrite("7_gamma_corrected.png", gamma_corrected);// 9. 转换为3通道（适配ESPCN输入）cv::Mat src3c;cv::cvtColor(gamma_corrected, src3c, cv::COLOR_GRAY2BGR);// 10. ESPCN超分cv::Mat sr_img;bool sr_success = true;std::string model_path = "ESPCN_x4.pb"; // 模型路径try {cv::dnn_superres::DnnSuperResImpl sr;sr.readModel(model_path);sr.setModel("espcn", 4);sr.upsample(src3c, sr_img);cv::cvtColor(sr_img, sr_img, cv::COLOR_BGR2GRAY); // 转回单通道qDebug() << "ESPCN超分后尺寸:" << sr_img.cols << "x" << sr_img.rows;if (!cv::imwrite("8_ESPCN_output.png", sr_img)) {qWarning() << "超分结果保存失败";}}catch (const cv::Exception& e) {qCritical() << "超分失败：" << e.what();sr_img = gamma_corrected.clone();sr_success = false;}if (!sr_success) {emit send_image(gamma_corrected);return;}// 发送最终结果在label中显示emit send_image(sr_img);
}// ORB特征对齐（输入8位图像，返回对齐后的8位图像和单应性矩阵H）
cv::Mat raw_thread::alignWithORB(const cv::Mat& ref_8u, const cv::Mat& frame_8u, cv::Mat& H) {H = cv::Mat(); // 初始化H为空if (ref_8u.empty() || frame_8u.empty()) {qCritical() << "ORB对齐失败：输入图像为空";return frame_8u.clone();}// 初始化ORB检测器cv::Ptr<cv::ORB> orb = cv::ORB::create(8000, 1.2f, 8);// 提取特征点和描述符std::vector<cv::KeyPoint> ref_kp, frame_kp;cv::Mat ref_desc, frame_desc;orb->detectAndCompute(ref_8u, cv::noArray(), ref_kp, ref_desc);orb->detectAndCompute(frame_8u, cv::noArray(), frame_kp, frame_desc);qDebug() << "ORB特征点数量（参考帧：" << ref_kp.size() << "，当前帧：" << frame_kp.size() << "）";// 检查特征点数量if (ref_kp.size() < 10 || frame_kp.size() < 10) {qWarning() << "特征点不足，返回原图";return frame_8u.clone();}// 匹配描述符cv::BFMatcher matcher(cv::NORM_HAMMING);std::vector<cv::DMatch> matches;matcher.match(ref_desc, frame_desc, matches);// 筛选优质匹配if (matches.size() < 10) {qWarning() << "有效匹配点不足（" << matches.size() << "），返回原图";return frame_8u.clone();}std::sort(matches.begin(), matches.end(), [](const cv::DMatch& a, const cv::DMatch& b) {return a.distance < b.distance;});int keep = std::max(10, (int)(matches.size() * 0.2));matches.resize(keep);// 提取匹配点坐标std::vector<cv::Point2f> ref_pts, frame_pts;for (const auto& m : matches) {ref_pts.push_back(ref_kp[m.queryIdx].pt);frame_pts.push_back(frame_kp[m.trainIdx].pt);}// 计算单应性矩阵HH = cv::findHomography(frame_pts, ref_pts, cv::RANSAC, 5.0);if (H.empty()) {qWarning() << "单应性矩阵计算失败，返回原图";return frame_8u.clone();}// 对齐8位图像cv::Mat aligned_8u;cv::warpPerspective(frame_8u,aligned_8u,H,ref_8u.size(),cv::INTER_LINEAR,cv::BORDER_CONSTANT,cv::Scalar(0));return aligned_8u;
}// 多帧平均
cv::Mat raw_thread::multiFrameAverage(const std::vector<cv::Mat>& aligned_frames) {if (aligned_frames.empty()) {qCritical() << "多帧平均失败：输入帧为空";return cv::Mat();}// 校验帧尺寸和类型int rows = aligned_frames[0].rows;int cols = aligned_frames[0].cols;for (const auto& frame : aligned_frames) {if (frame.rows != rows || frame.cols != cols || frame.type() != CV_16UC1) {qCritical() << "多帧平均失败：帧尺寸或类型不匹配";return cv::Mat();}}// 32位整数累加避免溢出cv::Mat sum_mat(rows, cols, CV_32SC1, cv::Scalar(0));for (const auto& frame : aligned_frames) {cv::Mat frame_32s;frame.convertTo(frame_32s, CV_32SC1);sum_mat += frame_32s;}// 计算平均值并转回16位cv::Mat avg_mat;sum_mat.convertTo(avg_mat, CV_16UC1, 1.0 / aligned_frames.size(), 0.5); // 四舍五入return avg_mat;
}// 伽马亮度增强
cv::Mat raw_thread::gammaCorrection(const cv::Mat& src, double gamma) {cv::Mat lut(1, 256, CV_8UC1);uchar* ptr = lut.ptr();for (int i = 0; i < 256; ++i) {ptr[i] = cv::saturate_cast<uchar>(255.0 * pow(i / 255.0, gamma));}cv::Mat dst;cv::LUT(src, lut, dst);return dst;

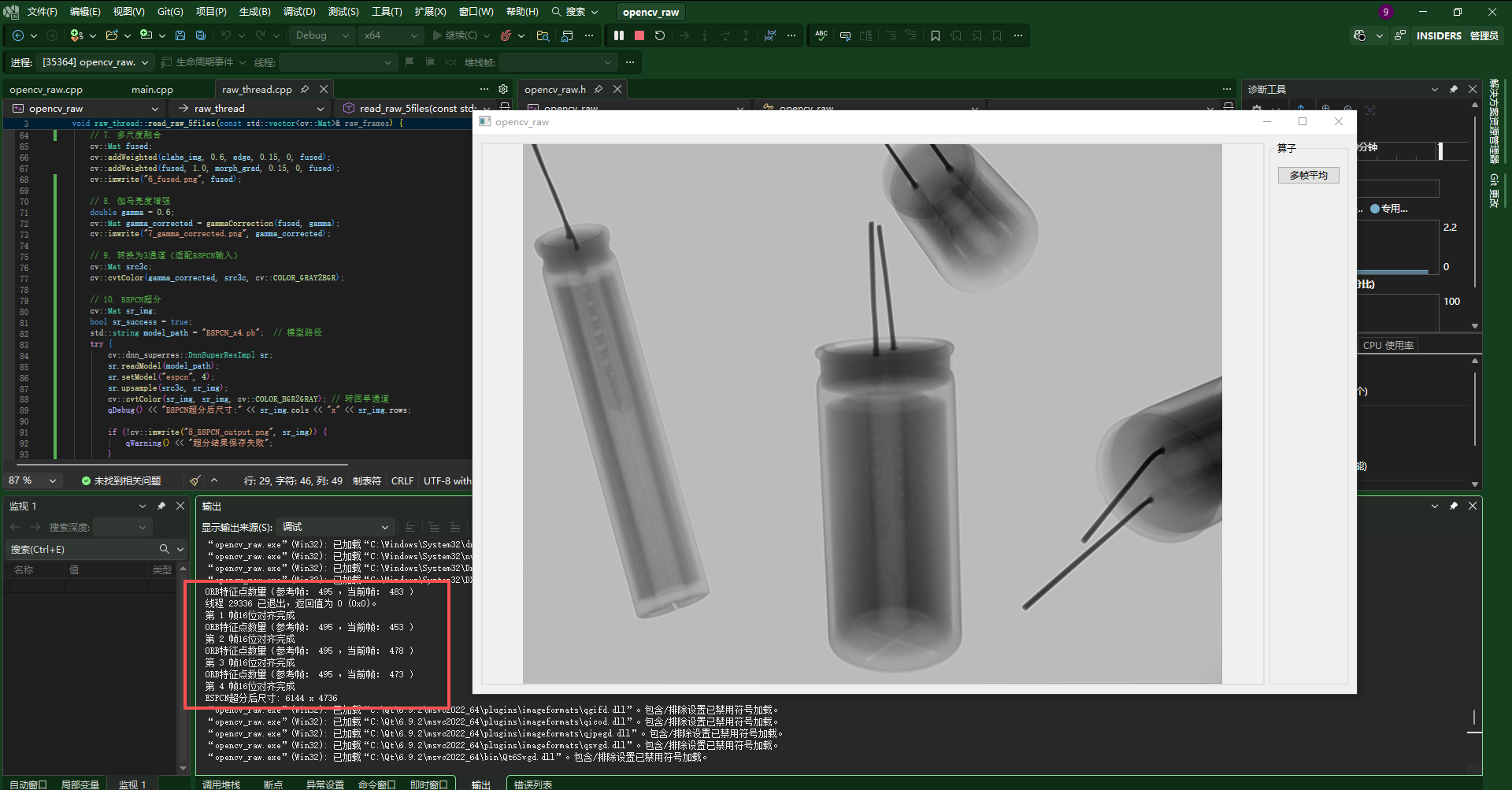

}程序运行效果如下：
