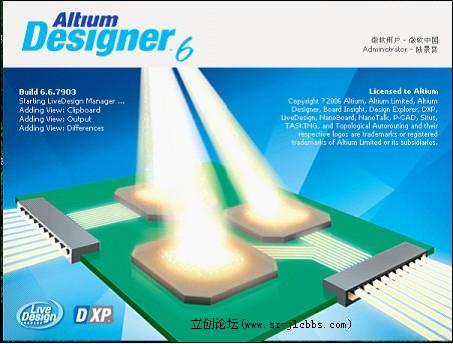

| 1）点击“开始”—>“Altium Designer6” 打开软件，如图
2）在File菜单中打开要转换的layout原始文件

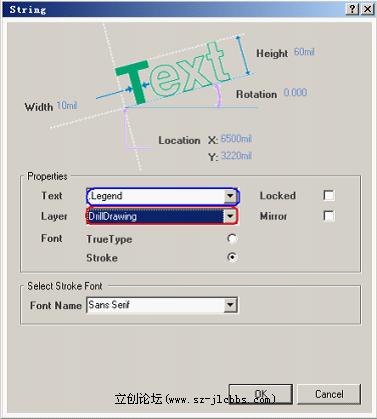

3）放置分孔图列表字符串，点击主菜单中的Place--àString ，然后按TAB键在TEXT栏选中“Lengend”；Layer栏选择“Drilldrawing”，如图
4）单位切换，按“Q”快捷键在公英制之间切换、按一次“Q”为公制；再按一次“Q”为英制。注：可以通过状态栏看到单位在“Mi”、“MM”之间切换；

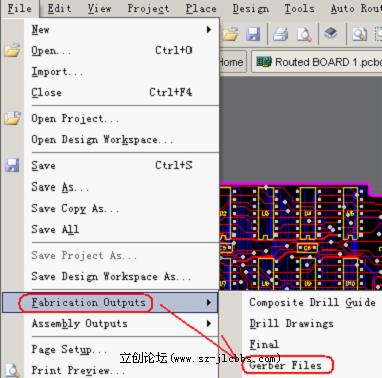

5）开始转Gerber File，点击FileàFabrication outputsàGerber Files，如图

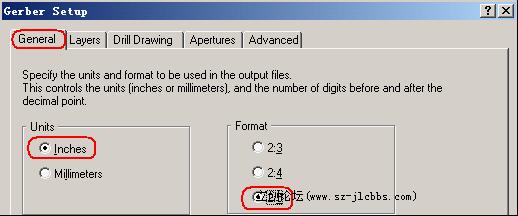

6）在弹出的菜单栏选以下参数，如图
Units：为inch Format：为2：5 （注意要选2：5格式、这样转换的文件的精度比较高）

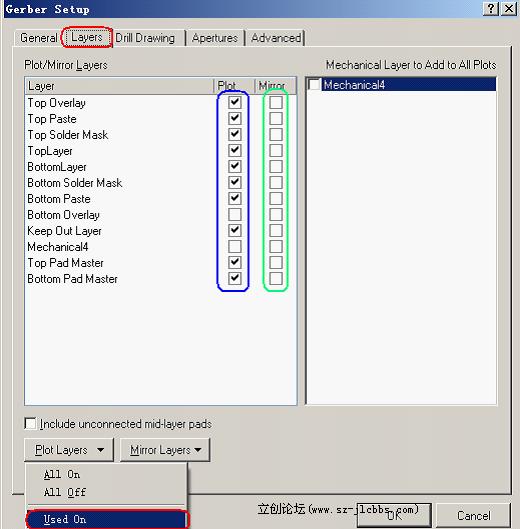

7）选择要转换的层及参数，点击Layers菜单在Plot layers栏选择used on ；在Mirror layers栏选All off，如图

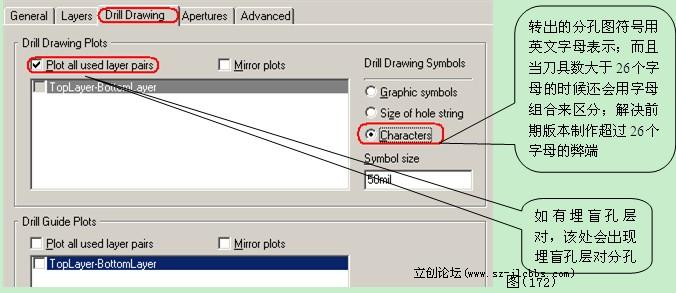

8）设置分孔图层参数，点击Drill drawing菜单，在弹出的下拉菜单中设置如下参数，将Drill Drawing Plots栏Plot all used layer paris打勾，如图
将Drill Drawing symbols栏的符号选中为“Characters”

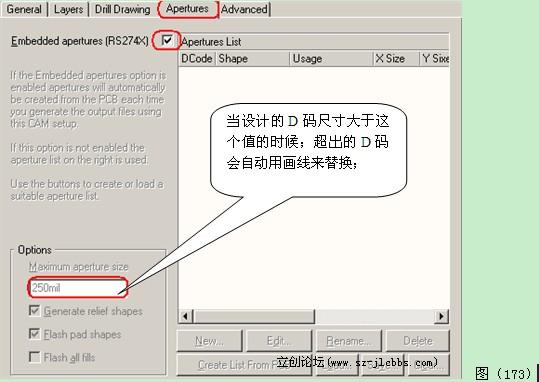

9）光圈表设置，默认情况下我们转成RS274X（内含D码格式），如图

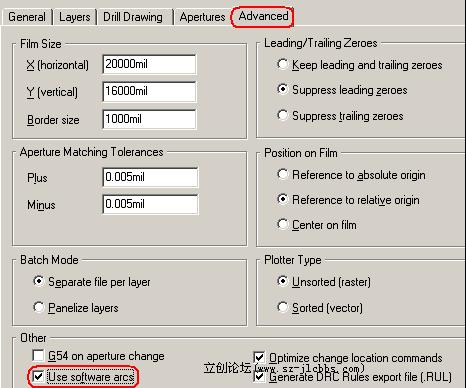

10）光绘全局参数设置，默认情况下设计是圆弧的线转出去仍然上是圆弧，如将Other栏下的“use software arcs”打勾，则设计的圆弧会用线段来代替，如图
11）点击OK，软件自动转换出Gerber File并自动用内嵌的CAM2000软件打开转换的Gerber File。注：被转出的文件会自动将每一层导到原始文件所在的文件夹下，所以建议原始文件单独放一空文件夹中，如图

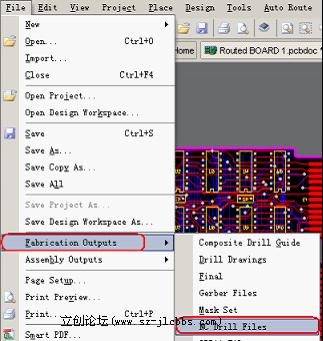

12）钻孔文件转换，点击FileàFabrication outputsàNC Drill Files，如图

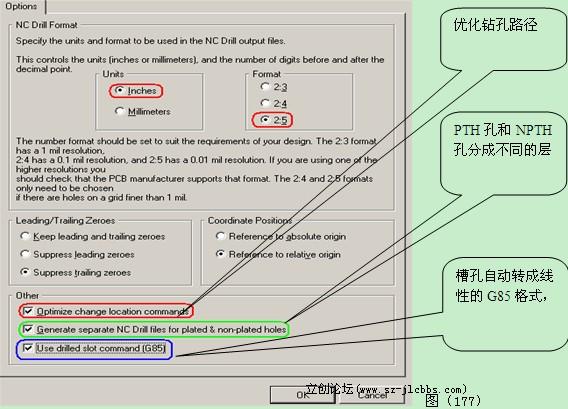

13）在弹出的菜单中设置参数如图
Units：为inch Format：为2 ：5 （注意要选2：5格式、这样转换的文件的精度比较高）

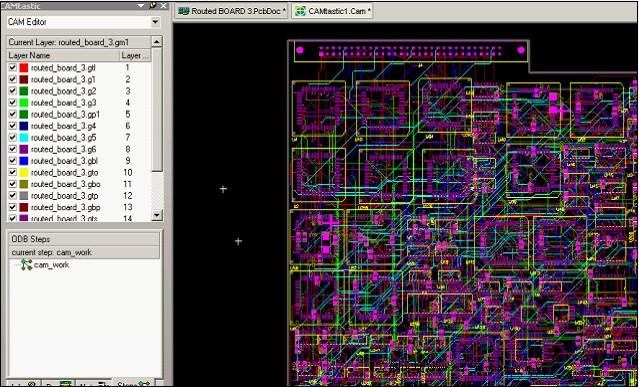

14）点击OK，软件自动转换出Gerber File并自动用内嵌的CAM2000软件打开转换的Drill。注：被转出的文件会自动将每一层导到原始文件所在的文件夹下，所以建议原始文件单独放一空文件夹中；
15）目前转 Gerber File （RS274？）格式有一个弊端，长八角形的D码会变成圆角矩形，正八角形的D码会变成圆形，容易导致与设计文件不符；如转成 ODB++格式可以避免八角形D码变成现象；但ODB++的格式要用专用的软件才能导入：如genesis、cam350等软件输入。

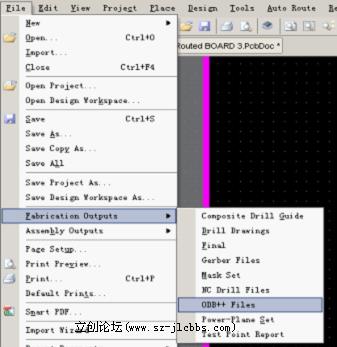

a）点击FileàFabrication outputsàODB++ Files如图：

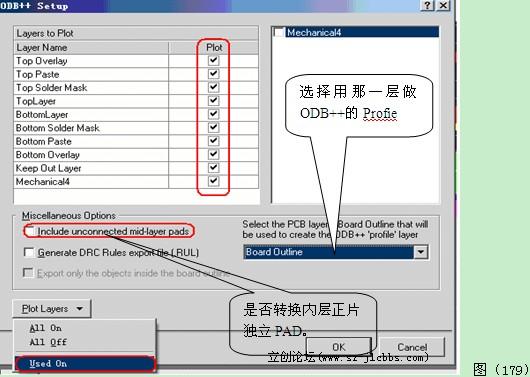

b）设置ODB++参数，点击Plot layers—>选择used on，将要转换的层打开。点击Mirror layers—>选择all off，将所有镜相的层关闭，如图
|
|
