电阻的分类与应用

电阻分类

固定电阻

固定电阻是利用一些材料对电流有阻碍作用的特性所制成的基本元件，阻值即是电阻对电流阻碍作用的表征：固定电阻是阻值不变或者变化忽略不计的电阻器，是电子制作中使用最多的元件。固定电阻器一经制成，其阻值则固定不变。

薄膜电阻

通过在绝缘陶瓷基片上真空沉积一层电阻性薄膜（如碳或金属）制成，然后通过激光刻蚀形成螺旋状的电阻路径来精确控制阻值。这是目前最主流的精密电阻类型。

碳膜电阻

碳膜电阻器也是膜式电阻器中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。其表面常涂以绿色保护漆。碳膜的厚度决定阻值的大小，通常用控制膜的厚度和刻槽来控制电阻器。

• 材料： 沉积碳氢化合物在陶瓷骨架上高温分解形成碳膜。
• 特点： 成本低、噪声适中、性能稳定，负温度系数。精度和温度系数一般不如金属膜电阻。

碳膜电阻在电子、电器、资讯产品使用量最大，价格最便宜，品质稳定性信赖度高。

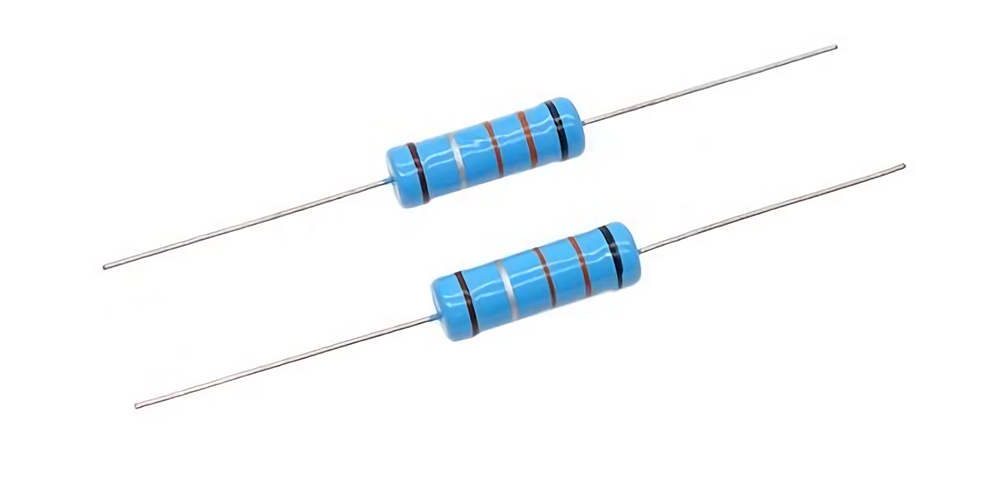

金属膜电阻

金属膜电阻器是膜式电阻器中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成。

• 材料： 在陶瓷基片上真空蒸发或溅射一层镍铬等金属合金膜。
• 特点： 精度高、温度系数小、稳定性好、噪声低，是应用最广泛的通用精密电阻。性能全面优于碳膜电阻。

金属膜电阻是迄今为止应用较为广泛的电阻，其精度高，性能稳定，结构简单轻巧。在电子行业和高精度要求下的军事航天等领域发挥着不可忽视的作用。

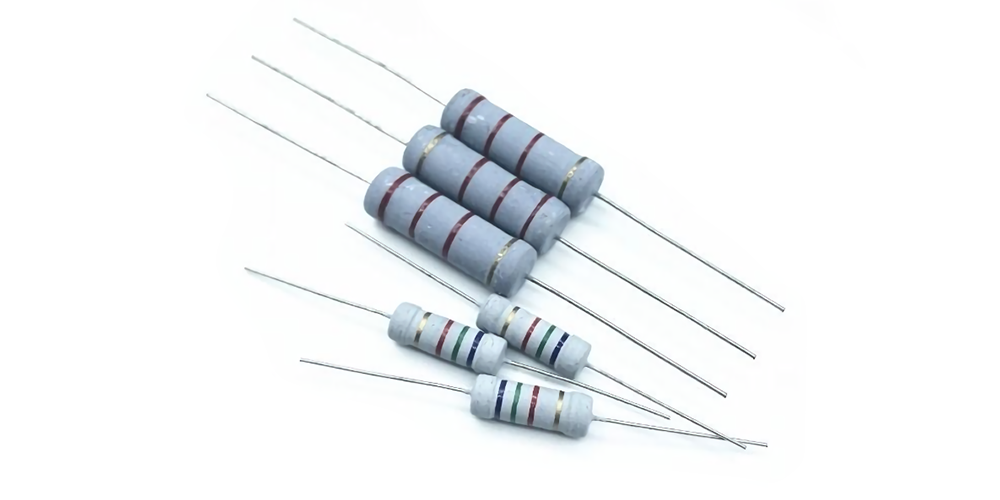

金属氧化膜电阻

• 材料： 在陶瓷基体上形成二氧化锡等金属氧化膜。
• 特点： 耐高温、耐脉冲、耐潮湿性能好，功率大。但温度系数和精度通常不如金属膜电阻。

绕线电阻

• 材料与结构： 用高电阻率的金属合金线（如镍铬、锰铜）绕在绝缘骨架上制成，表面常涂有耐热釉或环氧树脂封装。
• 特点：
  • 优点： 精度高、功率大（可达数百瓦）、噪声低、温度系数小、稳定性好。
  • 缺点： 存在寄生电感，高频特性差，成本较高，阻值通常较低。

厚膜电阻

• 材料与结构： 将金属氧化物等电阻浆料印刷在绝缘基板（如氧化铝陶瓷）上，经高温烧结而成。我们常见的贴片电阻绝大多数都是厚膜电阻。
• 特点：
  • 优点： 成本极低、适合大规模生产、封装尺寸小、阻值范围宽。
  • 缺点： 精度和温度系数通常不如精密的薄膜电阻，噪声稍大，长期稳定性稍差。但在一般应用中完全足够。

合成实心电阻

• 材料与结构： 将导电材料（如碳粉）和绝缘填料（如云母粉）混合压制后固化而成。
• 特点：
  • 优点： 结构坚固、耐脉冲、可靠性高、成本低。
  • 缺点： 噪声大、稳定性差、温度系数大、精度低。现在已较少使用，常见于一些老式设备或高压场合。

特殊材料电阻

金属箔电阻

将特定合金（如镍铬）箔粘贴在陶瓷基片上，通过光刻技术形成电阻图形。它是目前性能最好的电阻，具有极高的精度、极低的温度系数和卓越的长期稳定性，但价格昂贵。主要用于精密测量、仪器仪表等高端领域。

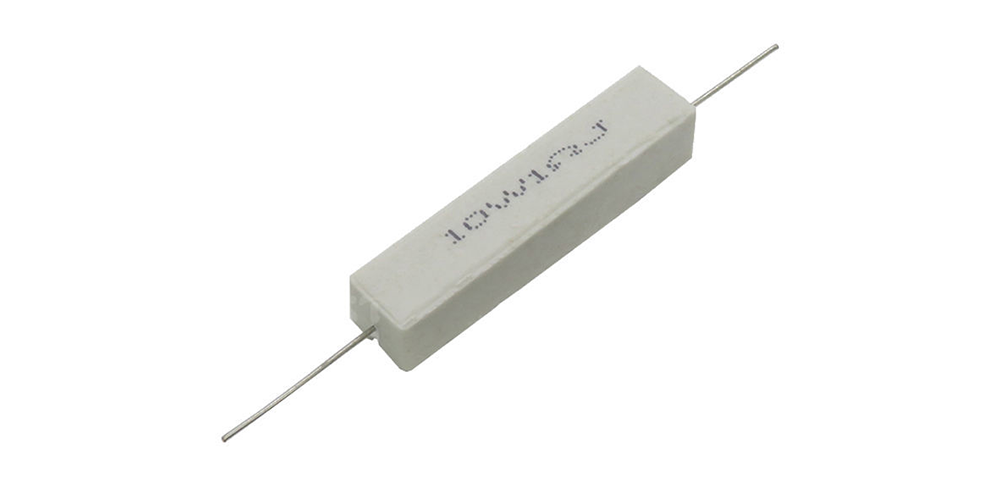

水泥电阻

水泥电阻是将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀之材料保护固定并把绕线电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。水泥电阻的外侧主要是陶瓷材质。特点是功率大、坚固耐用、耐过热，常用于电源电路、大电流采样、制动电路等。

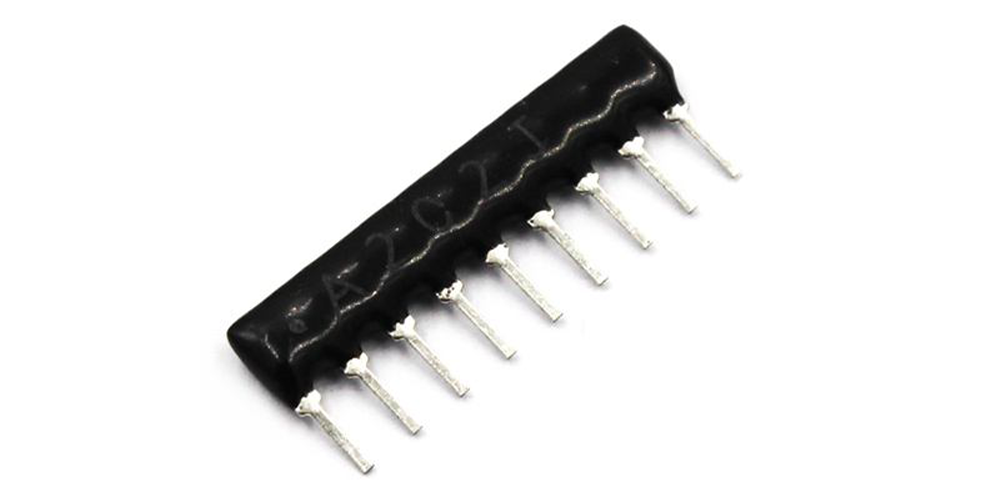

排阻

即网络电阻器。排阻是将若干个参数完全相同的电阻集中封装在一起，组合制成的。它们的一个引脚都连到一起，作为公共引脚。其余引脚正常引出。所以如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的那个是公共引脚。

排阻具有装配方便、安装密度高等优点，目前已大量应用在电视机、显示器、电脑主板、小家电中。排阻通常都有一个公共端，在封装表面用一个小白点表示。其颜色通常为黑色或黄色。

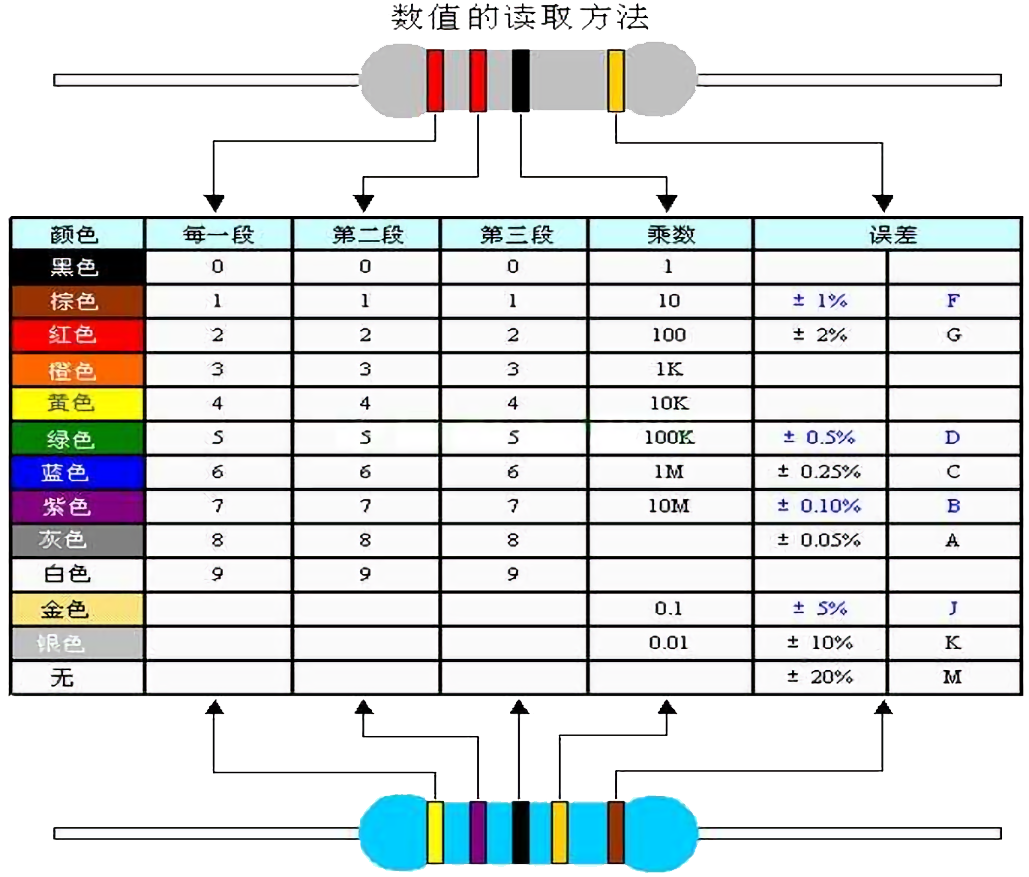

电阻色环读法标注与对照

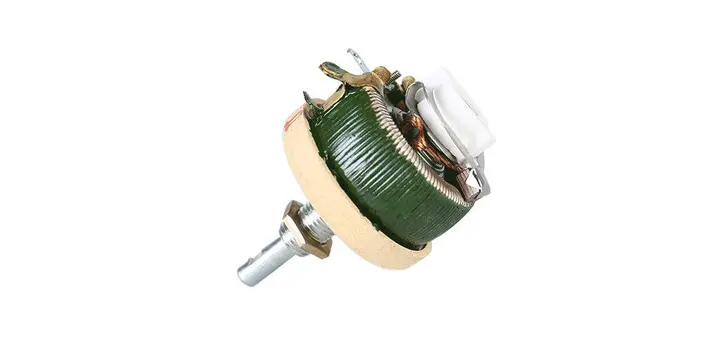

可调电阻

可调电阻也叫可变电阻，可调电阻是电阻的一类，可调电阻的电阻值的大小可以人为调节，以满足电路的需要

可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。

特殊电阻

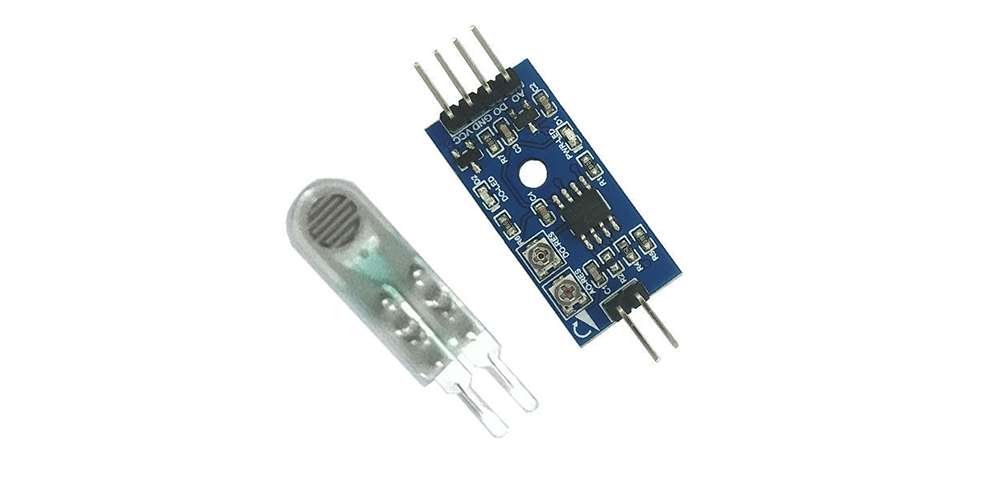

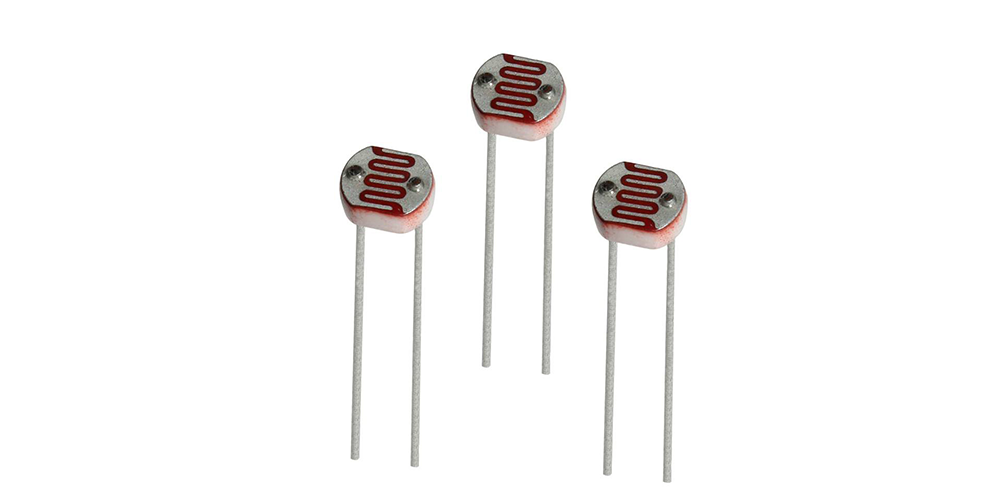

光敏电阻

光敏电阻或光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。

光敏电阻属半导体光敏器件，除具灵敏度高，反应速度快，光谱特性及r值一致性好等特点外，在高温，多湿的恶劣环境下，还能保持高度的稳定性和可靠性，可广泛应用于照相机，太阳能庭院灯，草坪灯，验钞机，石英钟，音乐杯，礼品盒，迷你小夜灯，光声控开关，路灯自动开关以及各种光控玩具，光控灯饰，灯具等光自动开关控制领域。

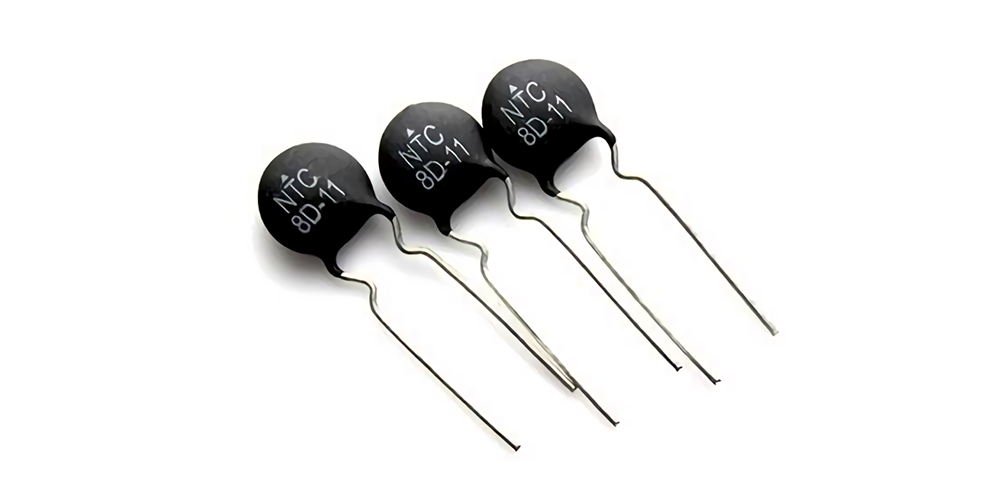

热敏电阻

热敏电阻是一种传感器电阻，其电阻值随着温度的变化而改变。按照温度系数不同分为正温度系数热敏电阻和负温度系数热敏电阻。正温度系数热敏电阻器的电阻值随温度的升高而增大，负温度系数热敏电阻器的电阻值随温度的升高而减小，它们同属于半导体器件。

热敏电阻也可作为电子线路元件用于仪表线路温度补偿和温差电偶冷端温度补偿等。流速计、流量计、气体分析仪、热导分析中常利用热敏电阻这一特性，制成专用的检测元件。

力敏电阻

力敏电阻是一种阻值随压力变化而变化的电阻，国外称为压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。可制成各种力矩计，半导体话筒，压力传感器等。主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言，合金电阻器具有更高灵敏度。

力敏电阻主要用于各种张力计、转矩计、加速度计、半导体传声器及各种压力传感器中。

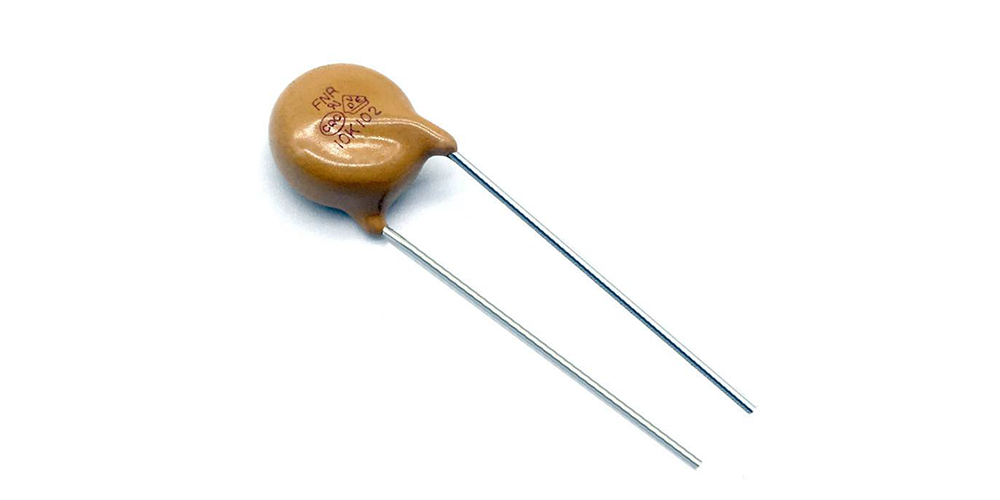

压敏电阻

压敏电阻是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。

压敏电阻通常应用于电源系统、浪涌抑制器、安防系统、电动机保护、汽车电子系统以及家用电器中。

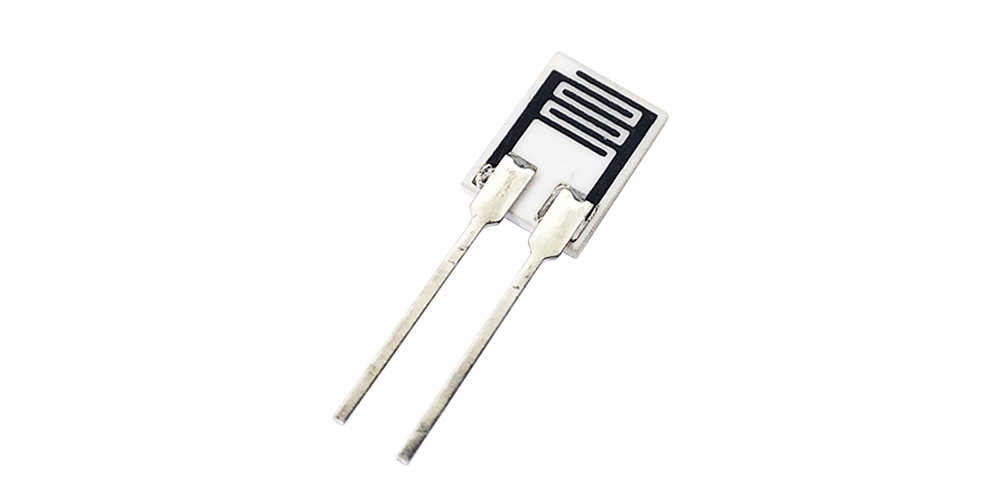

湿敏电阻

湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。工业上流行的湿敏电阻主要有氯化锂湿敏电阻，有机高分子膜湿敏电阻。

湿敏电阻通常应用于对温度的依存性小的电器如空调，加湿器，除湿机中；小型轻量的干燥机中等。

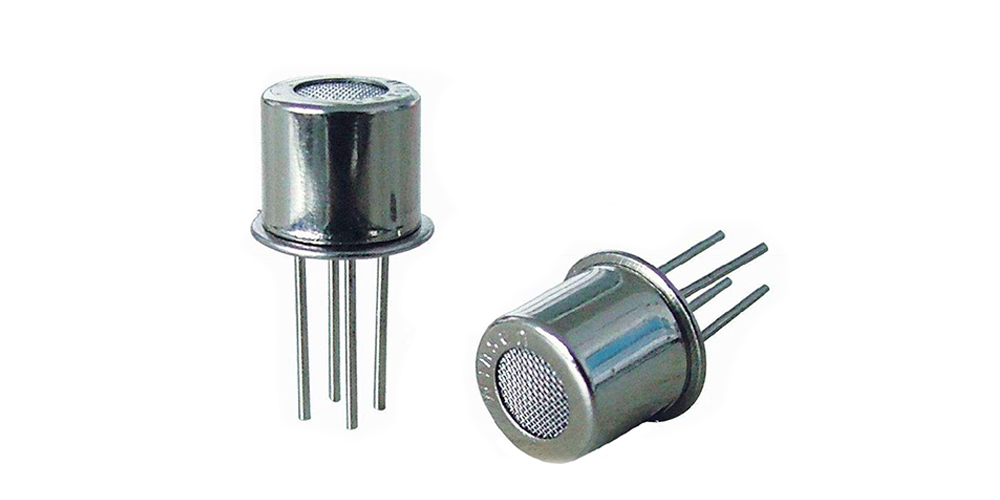

气敏电阻

气敏电阻是一种将检测到的气体的成分和浓度转换为电信号的传感器，它是利用某些半导体吸收某种气体后发生氧化还原反应制成的，主要成分是金属氧化物。

气敏电阻传感器是一种将检测到的气体的成分和浓度转换为电信号的传感器，可以应用于化工生产中气体成分的检测与控制；煤矿瓦斯浓度的检测与报警；环境污染情况的监测；煤气泄漏：火灾报警；燃烧情况的检测与控制等等。

通常使用的贴片电阻为什么是厚膜电阻

我们通常所说的0201、0402、0603、0805这些封装的贴片电阻，绝大多数都属于厚膜电阻。

• 成本与工艺： 厚膜工艺是将电阻浆料通过印刷方式涂覆在陶瓷基板上，然后进行烧结。这种工艺非常适合大规模、低成本地生产标准化的、小尺寸的元器件。对于消费电子、电脑、手机等需要海量电阻的产品来说，成本是首要考虑因素。
• 技术成熟度： 厚膜技术是片式电阻领域最成熟、应用最广泛的技术，能够很好地平衡性能、尺寸和成本。
• 性能足够： 对于绝大多数通用电路，如：上拉/下拉、限流、分压、终端匹配等，厚膜电阻的精度（常见为±1%，±5%）、温度系数（常见为±100ppm/°C 或 ±200ppm/°C）和噪声性能已经足够满足要求。
