构建AI智能体：五十七、LangGraph + Gradio：构建可视化AI工作流的趣味指南

一、让AI触手可及

        相信我们身边或多或少总是听到很多人在说大模型大模型，可大模型具体怎么用还是一道很深的门槛，我们博文也写了很多，但具体的用法和作用，使我们还面临着一个有趣的矛盾：大模型的能力越来越强，但真正能让普通用户直接使用的AI应用却少之又少。今天，我想分享我们如何用LangGraph和Gradio构建一个可视化、可配置的AI工作流系统，让非技术用户也能轻松组合各种AI能力。

        今天没有太多理论，从我经历的实际场景出发，在我们开始技术讨论之前，先看一个真实场景，也是我们工作种大都有经历过的，如同我们电商公司的客服团队每天收到数百条用户反馈：

• "产品很好，但配送太慢了"
• "这个新功能太难用了"
• "界面复杂，操作繁琐"

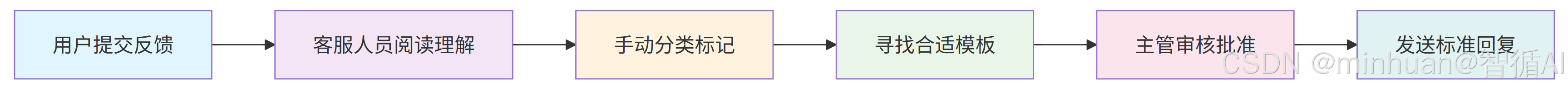

传统处理方式下，客服人员需要：

• 人工阅读并理解每条反馈（3-5分钟）
• 判断情感倾向和问题类型（2-3分钟）
• 查找回复模板或自行组织语言（1-2分钟）
• 主管审核后发送（5-10分钟）

总耗时：11-20分钟/条，且质量参差不齐

        正如以上的场景，很多企业平台每天都会收到海量的用户反馈、产品评价和客户咨询。传统的人工处理方式面临着效率低下、标准不一、洞察有限三大痛点。据开放的数据统计，在客户服务实践中发现：

• 72% 的用户反馈因响应延迟而导致客户满意度下降
• 45% 的产品改进机会在人工处理过程中被遗漏
• 68% 的客服回复缺乏一致性和专业性

        当用户说“这个功能太难用了”，我们是选择简单回复“感谢反馈”，还是抓住这个让产品变得更好的黄金机，作为产品设计者的角度，我们认真听取客户意见是很有必要的，作为开发者的角度，我们天天研究大模型，学习AI知识，为的就是要结合实际场景来体现AI的价值，也正是基于这些真实痛点，我们考虑是否有一种可以应用AI又符合我们的业务，提高我们的效率的方案，于是基于LangGraph，我们探索的考虑并构建了这个基于LangGraph的智能工作流示例，旨在展示如何通过AI技术实现用户反馈处理的自动化、智能化和标准化。

# 系统核心架构
用户输入 → 预处理 → 情感分析 → 关键词提取 → 智能回复 → 输出结果

更重要的是，整个过程对用户完全透明，每个步骤都可以实时观察和配置。

二、什么是智能工作流

        智能工作流是基于人工智能技术，将多个处理节点有机组合起来的自动化系统。它就像一条智能流水线，用户反馈作为原材料输入，经过各个节点的精细加工，最终产出有价值的成品。

核心技术架构

我们的系统基于以下技术栈构建：

• LangGraph：工作流编排框架，负责协调各个处理节点
• Qwen大模型：提供强大的自然语言理解能力
• Gradio：构建友好的用户交互界面
• NetworkX：生成可视化的执行流程图

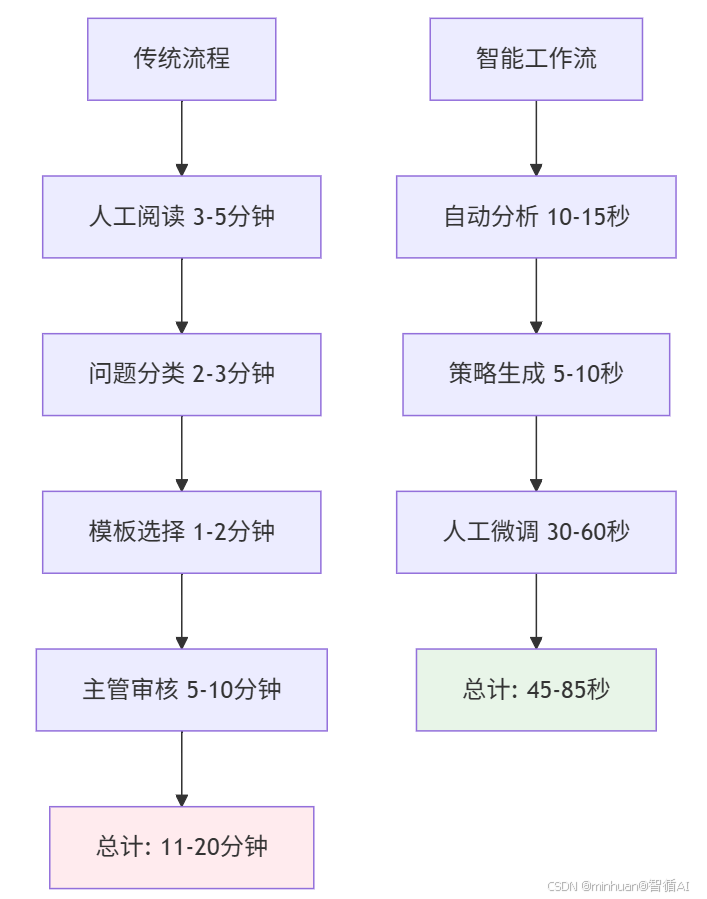

效能提升对比

三、四层处理引擎

让我们通过一个具体案例，深入了解智能工作流如何运作。

1. 案例背景

用户李女士在使用某产品的新功能后，提交了如下反馈：

“这个新功能太难用了，界面复杂，操作繁琐，希望能简化一下。”

2. 第一层：智能预处理引擎

功能：文本清洗与标准化

预处理引擎首先对原始文本进行清理：

• 输入："这个新功能太难用了！！！界面太复杂了！！"
• 输出："这个新功能太难用了 界面太复杂了"

这个过程去除了情绪化的标点符号，统一了文本格式，为后续分析打下坚实基础。

3. 第二层：情感雷达系统

功能：精准识别用户情感倾向

情感分析节点基于Qwen大模型的深度理解能力，识别出：

• 情感标签：negative（负面）
• 置信度：92%
• 触发关键词："太难用"、"复杂"、"繁琐"

更重要的是，系统能够理解这是建设性的负面反馈，而非单纯的抱怨，因此启动了高优先级处理流程。

4. 第三层：关键词挖掘机

功能：提取核心问题点

关键词提取节点从文本中抽取出最有价值的信息：

• 问题关键词：["界面复杂", "操作繁琐"]
• 期望关键词：["简化"]
• 上下文关键词：["新功能"]

这四个关键词构成了完整的问题画像，为产品改进提供了明确方向。

5. 第四层：智能回复生成器

功能：生成策略性专业回复

基于前三层的分析结果，回复生成节点创建了这样的回复：

• “感谢您对我们新功能的坦诚反馈。我们完全理解您在界面复杂性和操作便捷性方面遇到的挑战——这确实影响了使用体验。
• 我们的产品团队已经将'界面简化'和'操作流程优化'列为优先改进项，正在制定具体的优化方案。
• 为了更精准地解决您遇到的问题，能否与我们分享：
  • 哪个操作步骤让您感觉最繁琐？
  • 您期望的简化方式是什么？
• 您的详细体验将直接指导我们的产品迭代方向。再次感谢您帮助我们变得更好！”

这个回复体现了情感共鸣、问题确认、行动展示、深度互动、价值肯定五个关键要素。

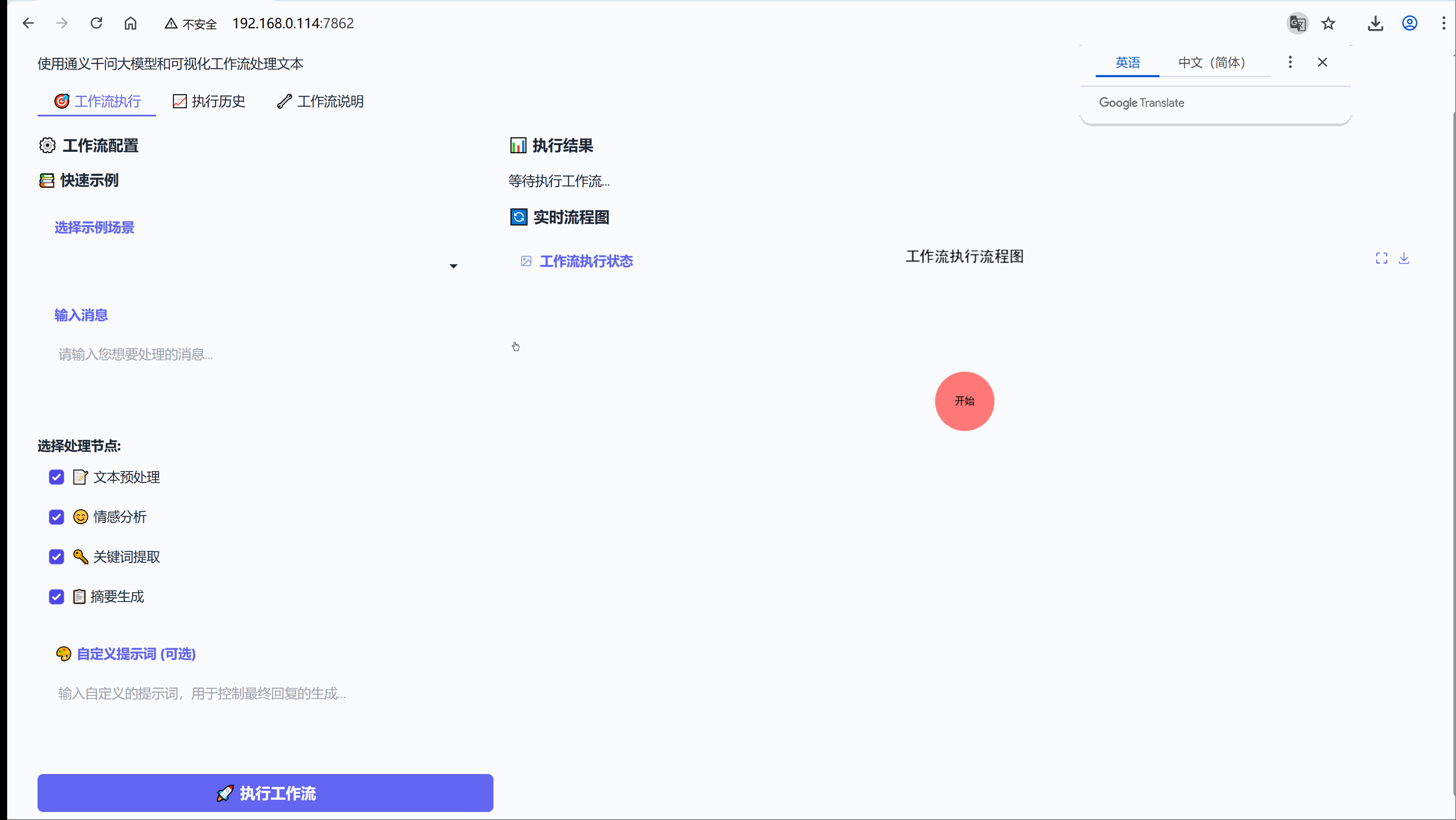

6. 案例展示

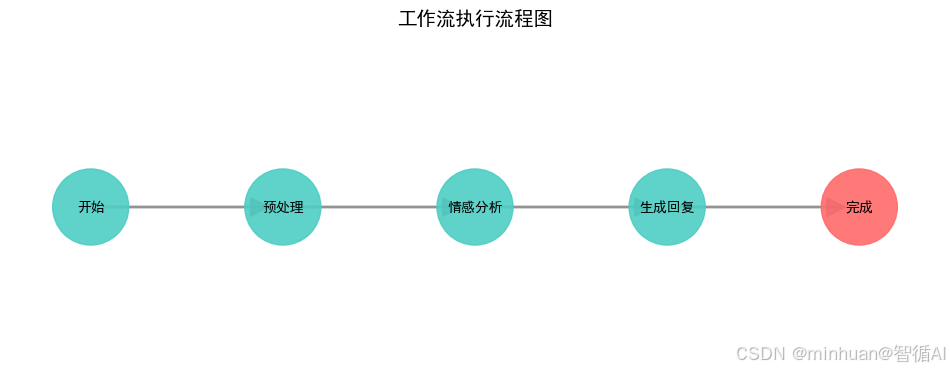

6.1 场景：情感分析

示例：今天天气真好，阳光明媚，心情特别愉快！

流程节点：【文本预处理】-> 【情感分析】

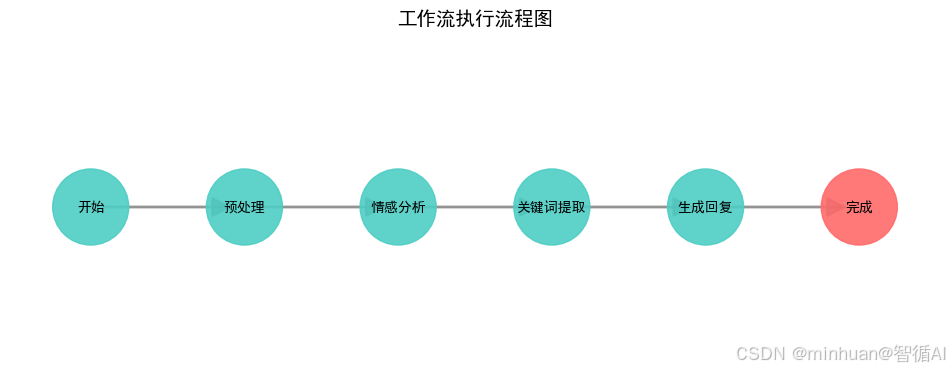

6.2 场景：产品反馈

示例：这个新功能太难用了，界面复杂，操作繁琐，希望能简化一下。

流程节点：【文本预处理】-> 【情感分析】-> 【关键词提取】

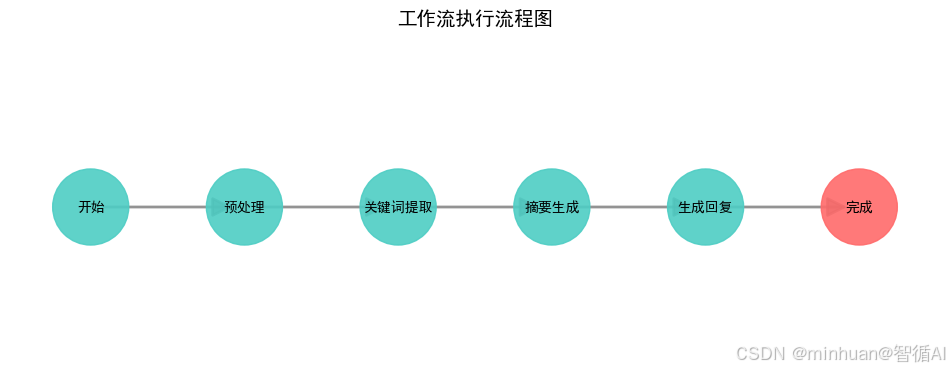

6.3 场景：内容总结

示例：人工智能是当今科技发展的重要方向，它正在改变我们的生活方式。机器学习、深度学习等技术在各个领域都有广泛应用，包括医疗、金融、教育等。未来，AI将继续推动社会进步。

流程节点：【文本预处理】-> 【关键词提取】-> 【摘要生成】

四、示例详细说明

• 核心主题：基于 LangGraph 和 Qwen 大模型的可视化智能工作流系统
• 主要功能：通过模块化的工作流节点处理文本，提供情感分析、关键词提取、摘要生成等功能，并实时可视化执行过程。

1. 代码分解

1.1 环境配置

# 配置中文字体，确保图表中的中文能正常显示
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题# 配置 Qwen API 密钥
# 注意：在实际生产环境中，建议使用环境变量而不是硬编码
dashscope.api_key = "sk-b76381c**************"

1.2 数据模型定义

class AgentState(TypedDict):"""工作流状态数据模型定义在整个工作流执行过程中传递的数据结构"""message: str                    # 原始用户输入消息processed_message: str          # 预处理后的消息sentiment: str                  # 情感分析结果 (positive/negative/neutral)response: str                   # 最终生成的回复keywords: str                   # 提取的关键词summary: str                    # 生成的摘要

1.3 大模型服务层

class QwenModel:"""Qwen 大模型调用封装类负责与通义千问API进行交互，提供统一的调用接口"""def __init__(self, model_name="qwen-turbo"):"""初始化模型配置Args:model_name: 使用的模型名称，默认为 qwen-turbo"""self.model_name = model_namedef invoke(self, prompt: str) -> str:"""调用 Qwen API 生成回复Args:prompt: 输入的提示词文本Returns:str: 模型生成的回复文本，或错误信息"""try:# 调用通义千问生成APIresponse = Generation.call(model=self.model_name,      # 指定模型prompt=prompt,              # 输入提示词seed=1234,                  # 随机种子，保证结果可复现max_tokens=1500,            # 最大生成token数temperature=0.7,            # 温度参数，控制随机性top_p=0.8                   # 核采样参数)# 检查API调用是否成功if response.status_code == HTTPStatus.OK:return response.output.text  # 返回生成的文本else:# 返回具体的错误信息return f"Error: {response.code} - {response.message}"except Exception as e:# 捕获并返回异常信息return f"API调用错误: {str(e)}"

1.4 工作流节点实现

class WorkflowNodes:"""工作流节点处理器包含所有可用的文本处理节点，每个节点负责特定的处理任务"""def __init__(self):"""初始化工作流节点，创建Qwen模型实例"""self.llm = QwenModel("qwen-turbo")  # 使用 Qwen-turbo 模型def preprocess_node(self, state: AgentState) -> Dict:"""预处理节点 - 文本清洗和标准化Args:state: 当前工作流状态Returns:Dict: 包含预处理后消息的字典"""message = state["message"]# 文本标准化处理：去除首尾空格并转为小写processed = message.strip().lower()return {"processed_message": processed}def sentiment_node(self, state: AgentState) -> Dict:"""情感分析节点 - 识别文本情感倾向Args:state: 当前工作流状态Returns:Dict: 包含情感分析结果的字典"""# 优先使用预处理后的消息，如果没有则使用原始消息processed_message = state.get("processed_message", state["message"])# 构建情感分析提示词prompt = f"""分析以下文本的情感倾向，只返回以下之一：positive, negative, neutral文本：{processed_message}请直接返回情感标签，不要添加其他内容。"""# 调用大模型进行情感分析response = self.llm.invoke(prompt)sentiment = response.strip().lower()# 后处理：确保返回标准化的情感标签if sentiment not in ['positive', 'negative', 'neutral']:if '积极' in sentiment or 'positive' in sentiment:sentiment = 'positive'elif '消极' in sentiment or 'negative' in sentiment:sentiment = 'negative'else:sentiment = 'neutral'return {"sentiment": sentiment}def response_node(self, state: AgentState) -> Dict:"""响应生成节点 - 基于分析结果生成回复Args:state: 当前工作流状态Returns:Dict: 包含生成回复的字典"""processed_message = state.get("processed_message", state["message"])sentiment = state.get("sentiment", "unknown")  # 默认为unknown# 构建回复生成提示词prompt = f"""根据用户消息和情感分析结果生成回复。用户消息：{processed_message}情感分析：{sentiment}请生成一个友好、合适的回复，保持自然流畅。"""response = self.llm.invoke(prompt)return {"response": response}def keyword_extraction_node(self, state: AgentState) -> Dict:"""关键词提取节点 - 从文本中提取核心关键词Args:state: 当前工作流状态Returns:Dict: 包含提取关键词的字典"""message = state.get("processed_message", state["message"])prompt = f"""从以下文本中提取3-5个最重要的关键词：文本：{message}请以逗号分隔的形式返回关键词，不要添加其他内容。"""response = self.llm.invoke(prompt)keywords = response.strip()return {"keywords": keywords}def summary_node(self, state: AgentState) -> Dict:"""摘要生成节点 - 生成文本的简洁摘要Args:state: 当前工作流状态Returns:Dict: 包含生成摘要的字典"""message = state.get("processed_message", state["message"])prompt = f"""为以下文本生成一个简洁的摘要（不超过100字）：文本：{message}请直接返回摘要内容，不要添加其他说明。"""response = self.llm.invoke(prompt)summary = response.strip()return {"summary": summary}

1.5 工作流管理部分

class WorkflowManager:"""工作流管理器负责管理执行历史和工作流状态"""def __init__(self):"""初始化工作流管理器"""self.workflow_history = []  # 存储执行历史记录def get_execution_history(self):"""获取执行历史记录Returns:list: 执行历史记录列表"""return self.workflow_history# 创建全局工作流管理器实例
workflow_manager = WorkflowManager()

1.6 示例数据配置

EXAMPLES = {"客户服务": {"message": "你们的产品质量很好，但是配送速度有点慢，希望能改进一下。","use_preprocess": True,      # 启用预处理"use_sentiment": True,       # 启用情感分析"use_keywords": True,        # 启用关键词提取"use_summary": True,         # 启用摘要生成"custom_prompt": "作为客服代表，针对用户的反馈生成专业、友好的回复，既要感谢正面评价，也要回应改进建议。"},"情感分析": {"message": "今天天气真好，阳光明媚，心情特别愉快！","use_preprocess": True,"use_sentiment": True,"use_keywords": False,       # 不启用关键词提取"use_summary": False,        # 不启用摘要生成"custom_prompt": "根据情感分析结果，生成一个积极向上的回应。"},"内容总结": {"message": "人工智能是当今科技发展的重要方向，它正在改变我们的生活方式。机器学习、深度学习等技术在各个领域都有广泛应用，包括医疗、金融、教育等。未来，AI将继续推动社会进步。","use_preprocess": True,"use_sentiment": False,      # 不启用情感分析"use_keywords": True,"use_summary": True,"custom_prompt": "基于摘要和关键词，生成一个关于AI发展的简短评论。"},"产品反馈": {"message": "这个新功能太难用了，界面复杂，操作繁琐，希望能简化一下。","use_preprocess": True,"use_sentiment": True,"use_keywords": True,"use_summary": False,"custom_prompt": "作为产品经理，回应用户的负面反馈，表达改进的决心并邀请进一步交流。"}
}

1.7 可视化组件部分

def generate_workflow_diagram(steps, current_step=None):"""生成工作流执行流程图Args:steps: 步骤列表，表示工作流的执行顺序current_step: 当前正在执行的步骤，用于高亮显示Returns:str: 生成的流程图临时文件路径"""try:# 创建图形和网络图对象plt.figure(figsize=(12, 4))G = nx.DiGraph()# 定义节点位置和样式pos = {}node_colors = []node_labels = {}# 添加节点到图中for i, step in enumerate(steps):G.add_node(step)# 水平排列节点pos[step] = (i * 2, 0)# 简化的节点标签显示if step == "开始":label = "开始"elif step == "完成":label = "完成"else:label = stepnode_labels[step] = label# 当前执行到的节点用红色高亮，其他用青色if step == current_step:node_colors.append('#FF6B6B')  # 红色高亮else:node_colors.append('#4ECDC4')  # 青色# 添加边连接节点for i in range(len(steps) - 1):G.add_edge(steps[i], steps[i + 1])# 绘制图形plt.clf()  # 清除之前的图形plt.figure(figsize=(12, 4))# 绘制节点nx.draw_networkx_nodes(G, pos, node_color=node_colors,node_size=3000,alpha=0.9)# 绘制边nx.draw_networkx_edges(G, pos,edge_color='#666666',arrows=True,arrowsize=30,width=2,alpha=0.7)# 绘制节点标签nx.draw_networkx_labels(G, pos, labels=node_labels,font_size=10,font_weight='bold')# 设置标题和坐标轴plt.title("工作流执行流程图", fontsize=14, fontweight='bold', pad=20)plt.axis('off')  # 隐藏坐标轴# 保存到临时文件with tempfile.NamedTemporaryFile(suffix='.png', delete=False) as tmp_file:plt.savefig(tmp_file.name, format='png', dpi=100, bbox_inches='tight', facecolor='white')plt.close()return tmp_file.nameexcept Exception as e:# 错误处理：生成占位图print(f"生成流程图错误: {e}")with tempfile.NamedTemporaryFile(suffix='.png', delete=False) as tmp_file:plt.figure(figsize=(8, 2))plt.text(0.5, 0.5, "流程图生成中...", ha='center', va='center', fontsize=16)plt.axis('off')plt.savefig(tmp_file.name, bbox_inches='tight', facecolor='white')plt.close()return tmp_file.name

1.8 用户界面部分

def create_custom_workflow_interface():"""创建 Gradio 用户界面构建完整的工作流定制和可视化界面"""def load_example(example_name):"""加载示例数据到界面Args:example_name: 示例名称Returns:list: 示例数据的各个字段值"""if example_name in EXAMPLES:example = EXAMPLES[example_name]return [example["message"],example["use_preprocess"],example["use_sentiment"],example["use_keywords"],example["use_summary"],example["custom_prompt"]]# 如果示例不存在，返回空值return ["", True, True, True, True, ""]def execute_custom_workflow(message, use_preprocess, use_sentiment, use_keywords, use_summary, custom_prompt):"""执行自定义工作流的核心函数Args:message: 用户输入的文本消息use_preprocess: 是否启用预处理use_sentiment: 是否启用情感分析use_keywords: 是否启用关键词提取use_summary: 是否启用摘要生成custom_prompt: 自定义提示词Yields:tuple: (执行结果文本, 流程图文件路径) 的元组"""try:# 输入验证if not message.strip():yield " 请输入消息内容", generate_workflow_diagram(["开始"], "开始")return# 初始化工作流组件nodes = WorkflowNodes()current_state = {"message": message}execution_steps = []      # 记录执行的步骤detailed_results = {}     # 存储每个步骤的详细结果# 构建步骤列表用于流程图显示workflow_steps = ["开始"]current_active_step = "开始"# 生成初始流程图initial_diagram = generate_workflow_diagram(workflow_steps, current_active_step)# ==================== 预处理步骤 ====================if use_preprocess:workflow_steps.append("预处理")current_active_step = "预处理"# 实时更新界面显示yield " 正在执行预处理...", generate_workflow_diagram(workflow_steps, current_active_step)# 执行预处理节点preprocess_result = nodes.preprocess_node(current_state)current_state.update(preprocess_result)  # 更新状态execution_steps.append(" 预处理")detailed_results["预处理结果"] = preprocess_result.get("processed_message", "")# ==================== 情感分析步骤 ====================if use_sentiment:workflow_steps.append("情感分析")current_active_step = "情感分析"yield " 正在执行情感分析...", generate_workflow_diagram(workflow_steps, current_active_step)sentiment_result = nodes.sentiment_node(current_state)current_state.update(sentiment_result)execution_steps.append(" 情感分析")detailed_results["情感分析"] = sentiment_result.get("sentiment", "")# ==================== 关键词提取步骤 ====================if use_keywords:workflow_steps.append("关键词提取")current_active_step = "关键词提取"yield " 正在提取关键词...", generate_workflow_diagram(workflow_steps, current_active_step)keyword_result = nodes.keyword_extraction_node(current_state)current_state.update(keyword_result)execution_steps.append(" 关键词提取")detailed_results["关键词"] = keyword_result.get("keywords", "")# ==================== 摘要生成步骤 ====================if use_summary:workflow_steps.append("摘要生成")current_active_step = "摘要生成"yield " 正在生成摘要...", generate_workflow_diagram(workflow_steps, current_active_step)summary_result = nodes.summary_node(current_state)current_state.update(summary_result)execution_steps.append(" 摘要生成")detailed_results["摘要"] = summary_result.get("summary", "")# ==================== 响应生成步骤 ====================workflow_steps.append("生成回复")current_active_step = "生成回复"yield " 正在生成回复...", generate_workflow_diagram(workflow_steps, current_active_step)def custom_response_node(state):"""自定义响应生成节点根据是否提供自定义提示词来选择生成策略"""if custom_prompt:# 使用用户提供的自定义提示词prompt = custom_promptelse:# 构建默认提示词，包含所有可用信息base_message = state.get("processed_message", state["message"])sentiment = state.get("sentiment", "")keywords = state.get("keywords", "")summary = state.get("summary", "")prompt = f"""基于以下信息生成回复：用户原始消息: {base_message}
"""# 动态添加可用信息if sentiment:prompt += f"情感倾向: {sentiment}\n"if keywords:prompt += f"关键词: {keywords}\n"if summary:prompt += f"内容摘要: {summary}\n"prompt += "\n请生成一个友好、专业的回复。"response = nodes.llm.invoke(prompt)return {"response": response}# 执行响应生成response_result = custom_response_node(current_state)current_state.update(response_result)execution_steps.append(" 生成回复")detailed_results["最终回复"] = response_result.get("response", "")# ==================== 完成阶段 ====================workflow_steps.append("完成")current_active_step = "完成"final_diagram = generate_workflow_diagram(workflow_steps, current_active_step)# 构建执行历史记录execution_record = {"input": message,"output": response_result["response"],"steps": execution_steps,"custom_prompt": custom_prompt,"detailed_results": detailed_results}workflow_manager.workflow_history.append(execution_record)# 格式化最终输出结果result_text = "##  执行完成！\n\n"# 显示每个步骤的详细结果for step_name, step_result in detailed_results.items():result_text += f"**{step_name}:**\n{step_result}\n\n"# 显示完整的执行流程result_text += f"**执行流程:** {' → '.join(execution_steps)}"# 返回最终结果yield result_text, final_diagramexcept Exception as e:# 错误处理error_text = f" 执行错误: {str(e)}"yield error_text, generate_workflow_diagram(["开始"], "开始")def show_execution_history():"""显示执行历史记录Returns:str: 格式化后的历史记录文本"""history = workflow_manager.get_execution_history()if not history:return " 暂无执行历史"# 构建历史记录显示文本history_text = "##  最近执行历史\n\n"# 只显示最近5条记录for i, record in enumerate(history[-5:], 1):history_text += f"###  执行记录 {i}\n"history_text += f"**输入:** {record['input']}\n\n"# 长文本截断处理if len(record['output']) > 200:history_text += f"**输出:** {record['output'][:200]}...\n\n"else:history_text += f"**输出:** {record['output']}\n\n"history_text += f"**步骤:** {' → '.join(record['steps'])}\n\n"if record.get('custom_prompt'):history_text += f"**自定义提示:** {record['custom_prompt']}\n\n"history_text += "---\n\n"return history_textdef show_workflow_visualization():"""显示工作流可视化说明Returns:str: 工作流说明文档"""visualization = """
##  工作流结构###  可用节点说明:- **📝 预处理**: 文本清理和标准化
- **😊 情感分析**: 分析文本情感倾向 (positive/negative/neutral)
- **🔑 关键词提取**: 提取3-5个核心关键词
- **📋 摘要生成**: 生成简洁的内容摘要
- **💬 生成响应**: 基于所有信息生成最终回复###  示例场景:1. **客户服务**: 完整流程处理用户反馈
2. **情感分析**: 专注于情感识别和回应
3. **内容总结**: 提取关键信息和生成摘要
4. **产品反馈**: 处理负面反馈并生成改进回应###  使用流程:1. 选择示例或输入自定义文本
2. 配置需要启用的处理节点
3. 可选: 提供自定义提示词
4. 点击执行，观察实时流程图
5. 查看详细执行结果
"""return visualization

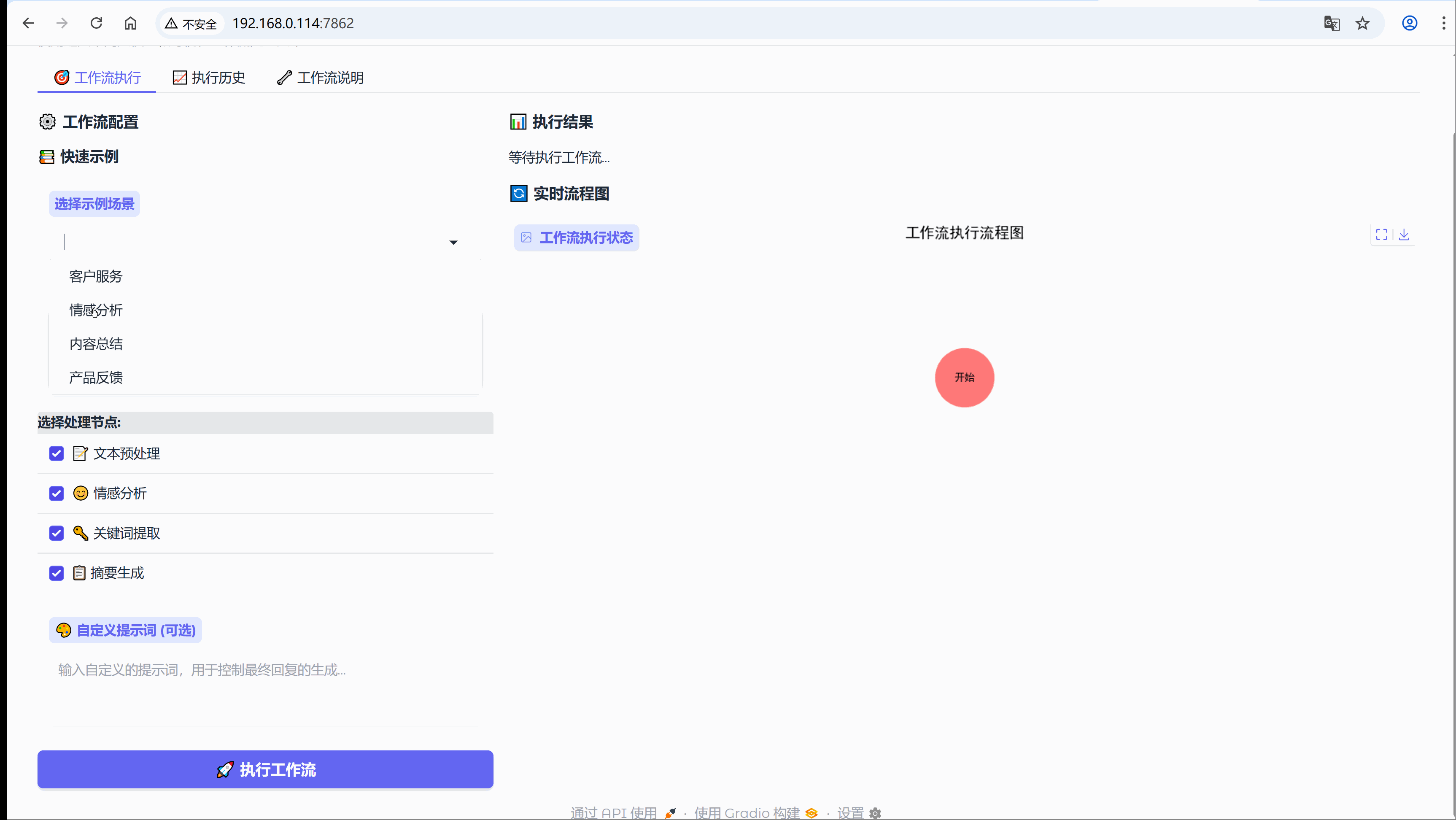

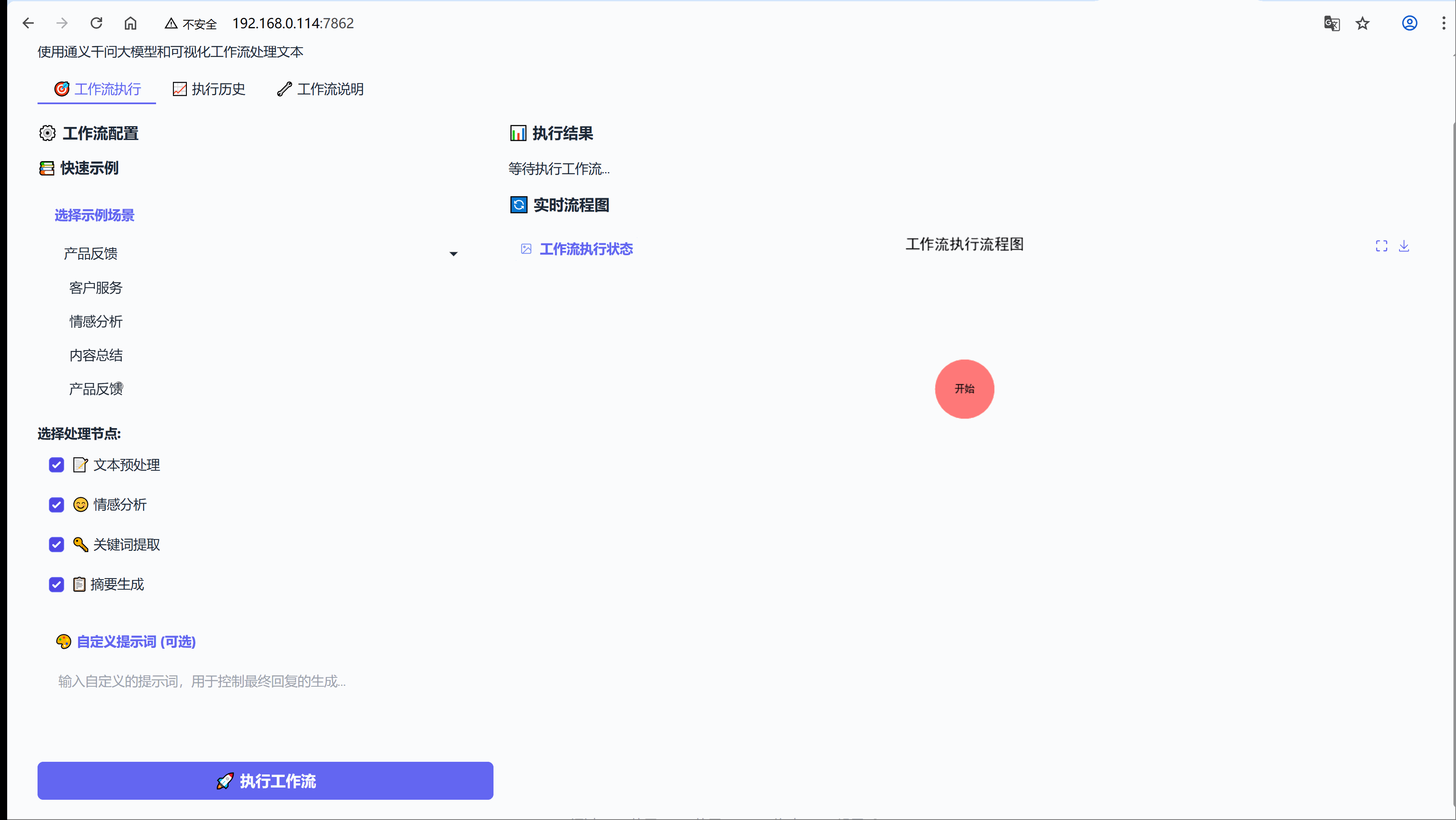

1.9 构建 Gradio 界面

# 创建主界面块with gr.Blocks(title="LangGraph + Qwen 工作流定制", theme=gr.themes.Soft()) as interface:# 界面标题gr.Markdown("#  LangGraph + Qwen 工作流定制系统")gr.Markdown("使用通义千问大模型和可视化工作流处理文本")# ==================== 工作流执行标签页 ====================with gr.Tab(" 工作流执行"):with gr.Row():# 左侧配置面板with gr.Column(scale=1):gr.Markdown("### ⚙️ 工作流配置")# 示例选择区域gr.Markdown("####快速示例")example_selector = gr.Dropdown(choices=list(EXAMPLES.keys()),  # 示例选项label="选择示例场景",value=None,interactive=True)# 消息输入框message_input = gr.Textbox(label="输入消息",placeholder="请输入您想要处理的消息...",lines=3)# 节点配置区域with gr.Group():gr.Markdown("**选择处理节点:**")use_preprocess = gr.Checkbox(label="文本预处理", value=True  # 默认启用)use_sentiment = gr.Checkbox(label="情感分析", value=True)use_keywords = gr.Checkbox(label="关键词提取", value=True)use_summary = gr.Checkbox(label="摘要生成", value=True)# 自定义提示词输入custom_prompt = gr.Textbox(label="自定义提示词 (可选)",placeholder="输入自定义的提示词，用于控制最终回复的生成...",lines=3)# 执行按钮execute_btn = gr.Button(" 执行工作流", variant="primary", size="lg")# 右侧结果显示面板with gr.Column(scale=2):gr.Markdown("###  执行结果")output_result = gr.Markdown(label="执行结果",value="等待执行工作流..."  # 初始提示)# 流程图显示区域gr.Markdown("###  实时流程图")workflow_diagram = gr.Image(label="工作流执行状态",value=generate_workflow_diagram(["开始"], "开始"),  # 初始流程图height=300  # 固定高度)# ==================== 执行历史标签页 ====================with gr.Tab(" 执行历史"):with gr.Row():history_display = gr.Markdown(label="执行历史")with gr.Row():# 历史记录操作按钮refresh_btn = gr.Button(" 刷新历史", variant="secondary")clear_btn = gr.Button(" 清空历史", variant="stop")# ==================== 工作流说明标签页 ====================with gr.Tab(" 工作流说明"):visualization_display = gr.Markdown(label="工作流可视化说明")# ==================== 事件绑定 ====================# 示例选择事件：选择示例后自动填充表单example_selector.change(fn=load_example,inputs=[example_selector],outputs=[message_input, use_preprocess, use_sentiment, use_keywords, use_summary, custom_prompt])# 执行按钮事件：点击后执行工作流execute_btn.click(fn=execute_custom_workflow,inputs=[message_input, use_preprocess, use_sentiment, use_keywords, use_summary, custom_prompt],outputs=[output_result, workflow_diagram])# 刷新历史事件refresh_btn.click(fn=show_execution_history,outputs=history_display)# 清空历史事件clear_btn.click(fn=lambda: "历史记录已清空",outputs=history_display)# ==================== 界面初始化 ====================# 界面加载时自动显示历史记录和工作流说明interface.load(fn=show_execution_history,outputs=history_display).then(fn=show_workflow_visualization,outputs=visualization_display)return interface

1.10 应用启动部分

if __name__ == "__main__":"""应用主入口点启动 Gradio  web 服务器"""# 注意：在生产环境中建议使用环境变量配置API密钥# os.environ["DASHSCOPE_API_KEY"] = "your-api-key-here"# 启动日志print(" 启动 LangGraph + Qwen 工作流定制系统...")print(" 请确保已设置正确的 DASHSCOPE_API_KEY")# 创建并启动界面interface = create_custom_workflow_interface()interface.launch(server_name="0.0.0.0",    # 允许外部访问server_port=7862,         # 服务端口share=True                # 生成公共链接)

2. 代码结构说明

这个代码实现了一个完整的智能工作流系统，主要特点包括：

2.1 架构分层

• 数据层：AgentState 定义数据流
• 服务层：QwenModel 封装大模型调用
• 业务层：WorkflowNodes 实现具体处理逻辑
• 管理层：WorkflowManager 管理执行状态
• 界面层：Gradio 构建用户界面

2.2 工作流特点

• 模块化设计：每个节点独立，易于扩展
• 实时可视化：动态生成执行流程图
• 灵活配置：支持自定义节点组合
• 历史管理：完整的执行记录追踪

2.3 核心价值

• 将复杂的大模型能力封装成易用工具
• 提供直观的可视化反馈
• 支持多种文本处理场景
• 具备良好的错误处理机制

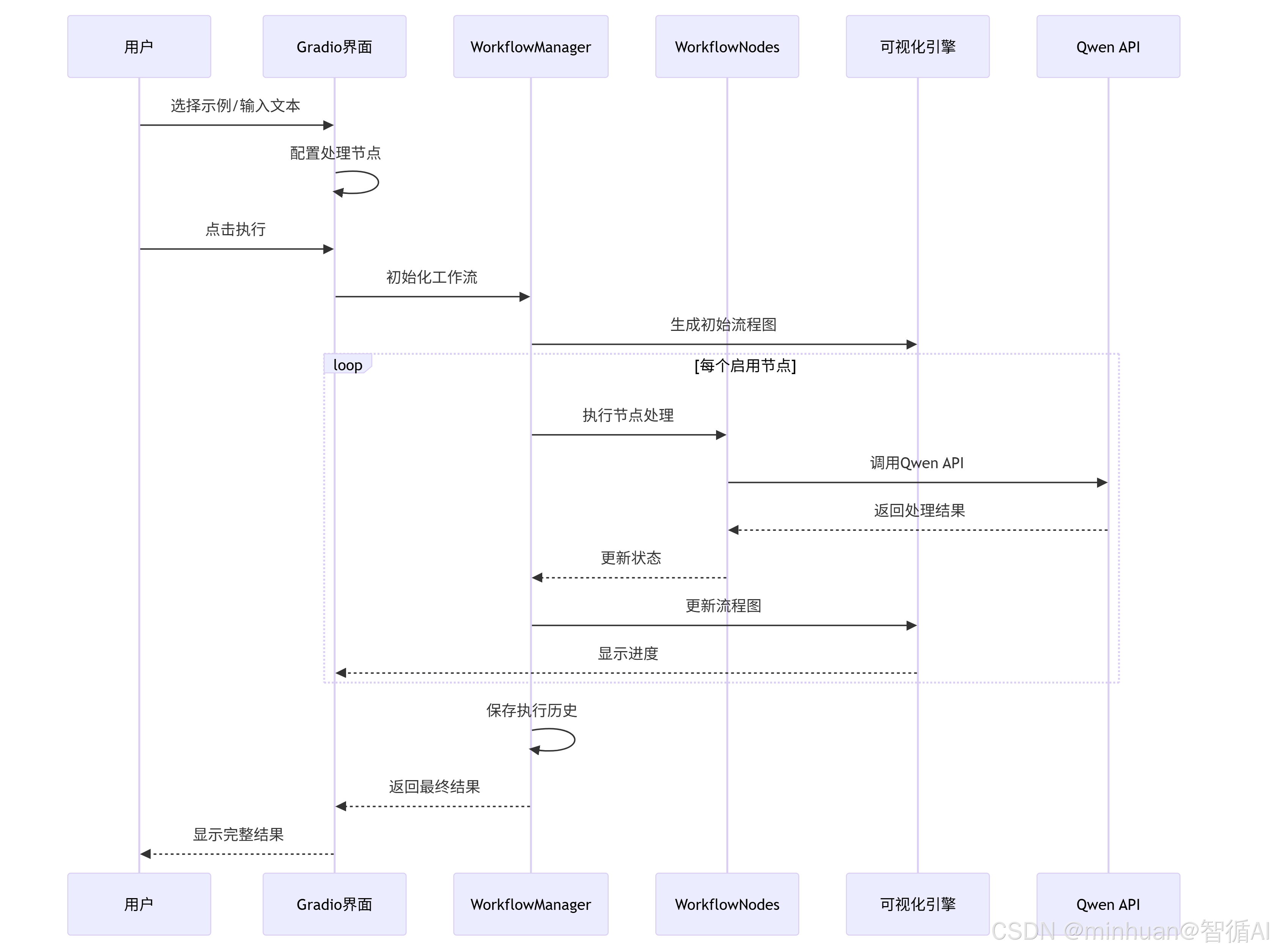

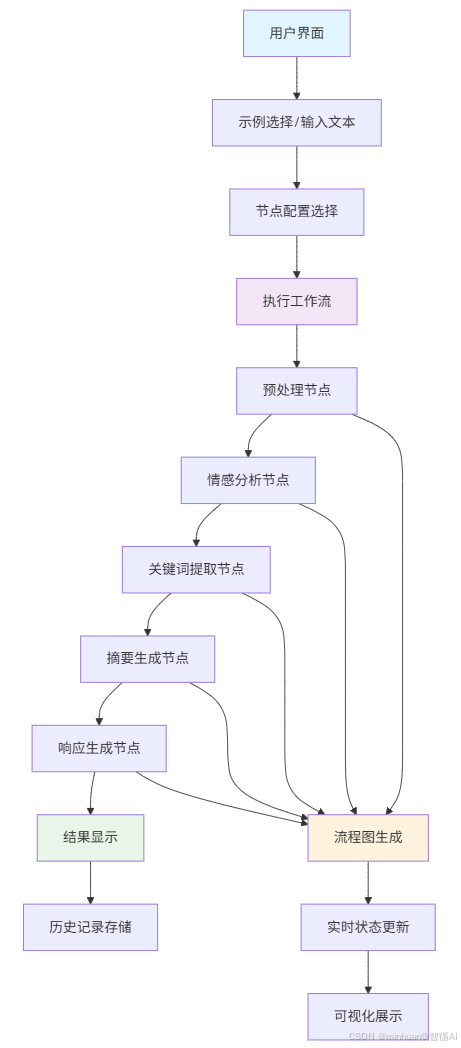

3. 系统执行流程图

4. 工作流程图

5. 核心处理流程

5.1 文本预处理流程

原始文本 → 去除首尾空格 → 转为小写 → 标准化输出

技术要点：简单的文本规范化，为后续NLP处理做准备

5.2 情感分析流程

输入文本 → 构造提示词 → Qwen API调用 → 情感标签提取 → 结果标准化

技术要点：使用提示词工程确保输出格式统一

5.3 关键词提取流程

输入文本 → 关键词提取提示 → API调用 → 逗号分隔格式化 → 返回结果

技术要点：限定输出格式，便于后续处理

5.4 动态可视化流程

节点执行开始 → 更新步骤列表 → 生成网络图 → 高亮当前节点 → 保存图片 → 界面更新

技术要点：使用NetworkX实时生成流程图，提供执行反馈

五、总结

        在传统的用户反馈处理中，大多数用户声音就像投入大海的石子，激不起什么涟漪。但通过智能工作流，我们能够让每个声音都被认真倾听、深度理解、有效回应。

        更重要的是，我们能够将看似普通的用户抱怨，转化为产品进步的催化剂，将成本中心转化为增长引擎。以前我们是在处理用户反馈，现在我们在与用户共同创造更好的产品。这不仅是技术的进步，更是产品理念的革新。不管是作为产品体验者的我们，还是产品开发者的我们，每个声音都值得被认真对待。
