【全志V821_FoxPi】6-1 MIPI协议与MIPI摄像头

一、MIPI协议概述

1-1 MIPI联盟简介

MIPI（Mobile Industry Processor Interface）联盟成立于2003年，是一个由全球领先的移动设备和半导体厂商组成的行业联盟，旨在制定统一的接口标准，促进移动设备内部组件间的高效互联。MIPI标准广泛应用于智能手机、平板电脑、汽车电子、物联网设备等领域。

https://www.mipi.org

1-2 MIPI协议的核心目标

• 高带宽：满足高清多媒体数据传输需求。
• 低功耗：适合移动设备的电源限制。
• 低引脚数：节省PCB空间和成本。
• 高可靠性：保证数据完整性和稳定性。
• 标准化接口：促进生态系统兼容和互操作。

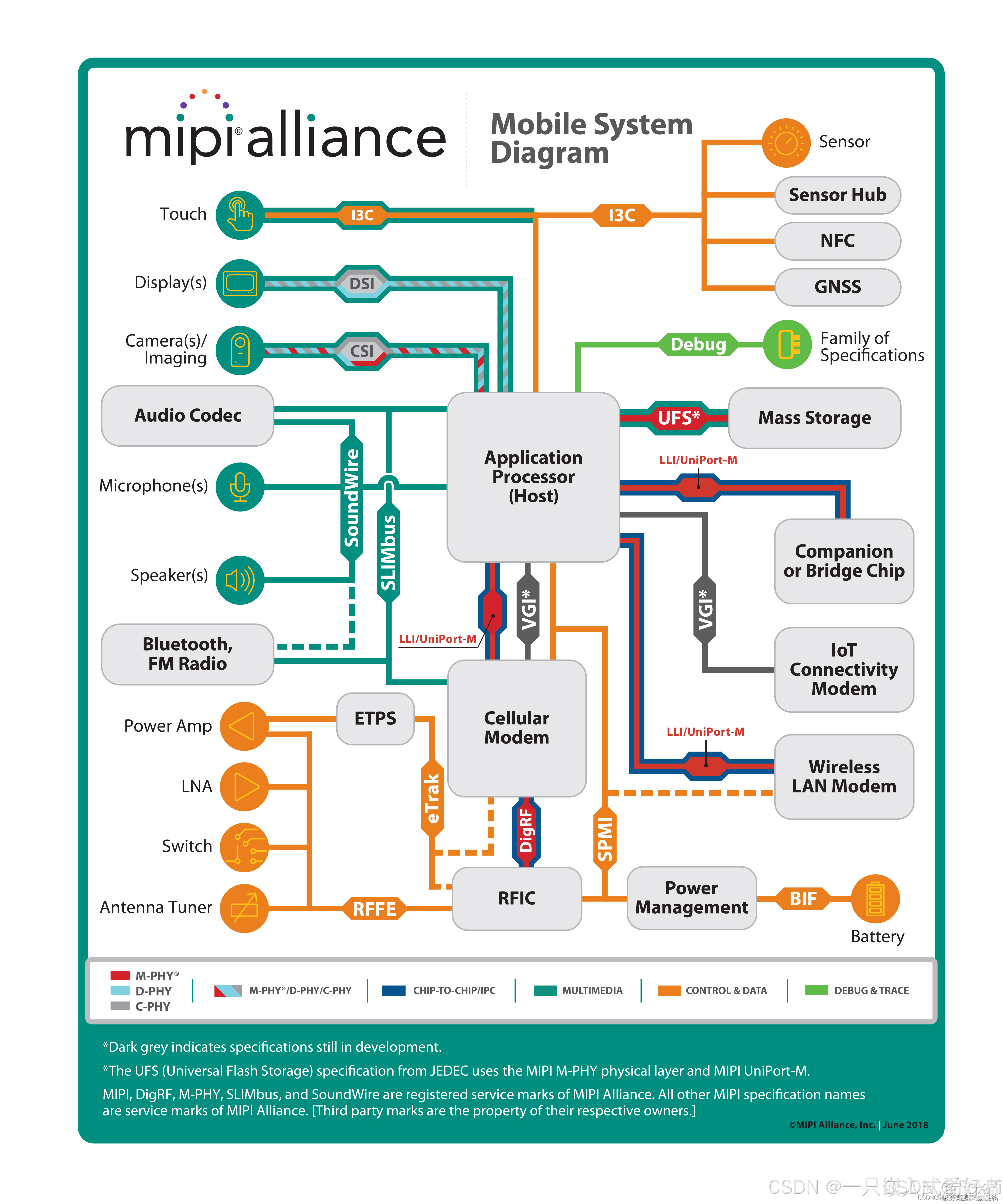

二、MIPI协议体系结构

MIPI协议体系庞大，涵盖多个子协议，主要包括：

协议名称	主要用途
MIPI D-PHY	物理层接口，支持高速串行数据传输
MIPI C-PHY	物理层接口，采用三线编码，提升带宽效率
MIPI CSI-2	摄像头串行接口，图像数据传输协议
MIPI DSI	显示串行接口，显示数据传输协议
MIPI I3C	低速串行控制接口，替代I2C和SPI
MIPI UniPro	通用协议层，支持多种应用
MIPI SoundWire	音频接口

三、MIPI D-PHY与C-PHY简介

3-1 MIPI D-PHY

物理层标准，基于差分信号传输。
支持高速模式（HS）和低功耗模式（LP）。
典型速率范围：80 Mbps至4.5 Gbps每通道。
采用差分信号对，通常一对时钟线（CLK）和多对数据线（DATA）。
传输距离短，适合芯片间高速通信。

3-2 MIPI C-PHY

采用三线编码（3个信号线组成一组）。
每个三线组可传输1.5位数据，带宽效率更高。
速率可达2.5 Gsps（Giga symbols per second）每线。
适合更高带宽需求，且具有更好的电磁兼容性。

四、MIPI CSI-2协议详解

4-1 CSI-2简介

MIPI CSI-2（Camera Serial Interface 2）是MIPI联盟定义的摄像头接口标准，广泛应用于移动设备和嵌入式系统中摄像头模块与应用处理器之间的高速数据传输。

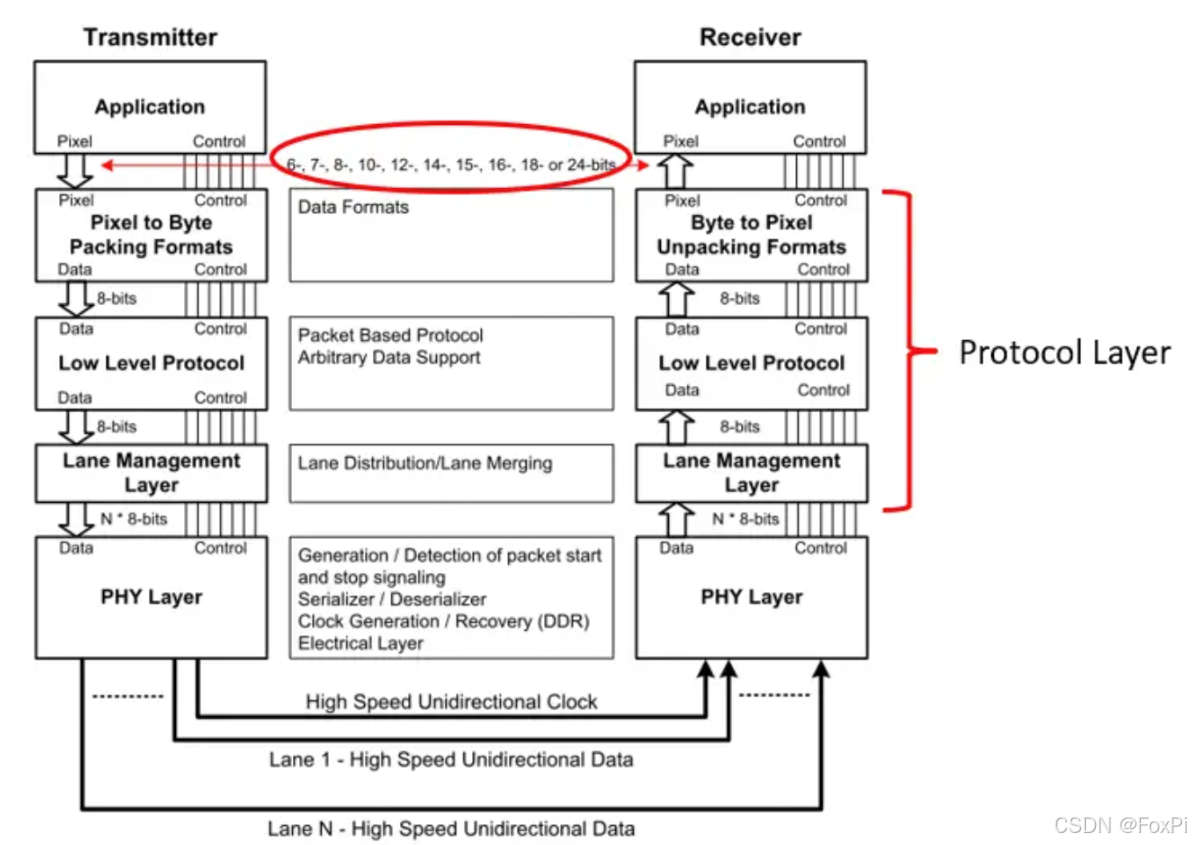

4-2 CSI-2协议结构

物理层：基于D-PHY或C-PHY。
数据链路层：采用8b/10b编码（早期版本）或更高效的编码方式，保证数据完整性。
传输层：数据包化传输，支持多路虚拟通道（Virtual Channel），允许多个摄像头共享同一物理接口。
协议层：定义数据格式、帧结构、同步机制等。

4-3 数据传输机制

数据包结构：
包头（Header）：包含数据类型、虚拟通道号、数据长度等信息。
有效载荷（Payload）：图像数据或控制数据。
包尾（Footer）：用于校验和错误检测。
虚拟通道：支持最多4个虚拟通道，允许多路数据流复用。
数据类型：支持RAW格式（如RAW10、RAW12、RAW14）、YUV格式、JPEG等多种图像格式。
同步机制：通过帧开始（Frame Start）、帧结束（Frame End）、行开始（Line Start）、行结束（Line End）包实现帧和行同步。

4-4 CSI-2版本演进

CSI-2 v1.x：基础版本，支持8b/10b编码，最高速率约1.5 Gbps每通道。
CSI-2 v2.x：引入更高效的编码方式（如16b/18b），支持更高带宽，增强错误检测。
CSI-2 v3.x：支持C-PHY物理层，增强多摄像头支持，改进功耗管理。

五、MIPI DSI（Display Serial Interface）

5-1 概述

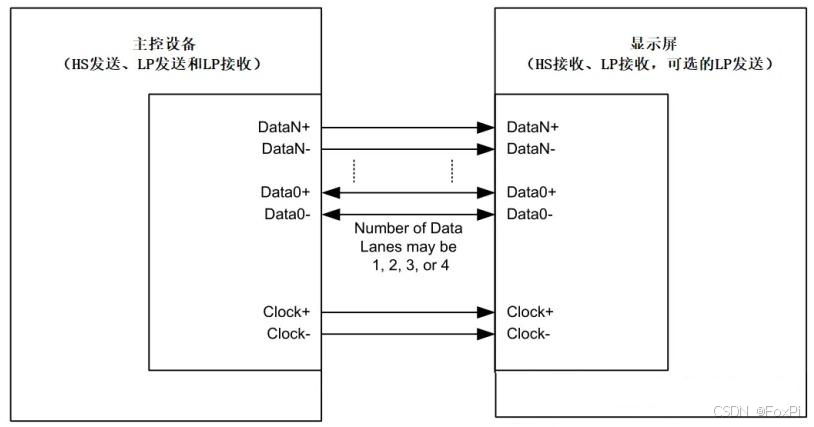

MIPI DSI是MIPI联盟定义的显示串行接口标准，主要用于移动设备中应用处理器与显示屏之间的高速数据传输。它基于MIPI D-PHY物理层，支持高分辨率、高刷新率的显示数据传输。

5-2 技术特点

高速串行传输：采用差分信号，支持多条数据通道（Lane），每条Lane速率可达数Gbps。
低功耗设计：支持低功耗模式，适合移动设备。
数据格式灵活：支持RGB格式、命令模式和视频模式两种传输模式。
命令模式：适合显示控制命令传输，适用于触摸屏和小尺寸显示。
视频模式：适合连续视频数据流，支持同步信号控制。
多通道支持：可配置多条数据Lane，提升带宽。
标准化接口：简化显示模块设计，促进生态兼容。

5-3 应用场景

智能手机、平板电脑显示屏接口。
车载信息娱乐系统显示。
VR/AR头显显示模块。

六、MIPI I3C（Improved Inter Integrated Circuit）

6-1 概述

MIPI I3C是MIPI联盟推出的低速串行控制接口，旨在替代传统的I2C和SPI接口，提供更高效、更智能的设备间通信。

6-2 技术特点

兼容I2C：支持I2C设备的无缝接入，兼容现有生态。
更高带宽：支持高达12.5 Mbps的传输速率，远超传统I2C。
多主机支持：支持多主设备，增强系统灵活性。
动态地址分配：自动分配设备地址，简化系统配置。
低功耗：支持低功耗模式，适合传感器和控制器通信。
多种数据传输模式：支持命令传输、事件通知和数据流传输。
错误检测与恢复：内置CRC校验和错误恢复机制。

6-3 应用场景

传感器网络（温度、加速度计、陀螺仪等）。
电源管理IC（PMIC）控制。
低速外设通信替代I2C/SPI。
智能手机、可穿戴设备、物联网设备。

七、MIPI UniPro（Unified Protocol）

7-1 概述

MIPI UniPro是一个高层协议栈，设计为支持多种应用的通用协议层，主要用于连接复杂的移动设备内部组件，如存储、摄像头、显示和其他外设。

7-2 技术特点

分层架构：包括物理层（PHY）、链路层、网络层和传输层，类似于OSI模型。
多种物理层支持：可运行于MIPI D-PHY、M-PHY等物理层。
高可靠性：支持错误检测、重传和流控机制。
多设备支持：支持点对点和多点拓扑结构。
灵活的路由机制：支持复杂网络中的数据包路由。
高带宽和低延迟：满足高速数据传输需求。
支持多种应用协议：如存储（UFS）、摄像头（CSI）、显示（DSI）等。

7-3 应用场景

高速存储接口（如UFS）。
多摄像头系统数据交换。
复杂移动设备内部通信网络。
车载和工业设备内部高速通信。

八、MIPI SoundWire

8-1 概述

MIPI SoundWire是专为音频设备设计的串行接口标准，旨在替代传统的I2S和AC’97接口，提供更高效、灵活的音频数据传输和控制。

8-2 技术特点

单线数据传输：采用单数据线和时钟线，简化布线。
低功耗：支持动态时钟管理和低功耗模式。
多设备支持：支持主从架构，多个音频设备共享总线。
灵活的时钟管理：支持异步和同步时钟模式。
支持多种音频格式：PCM、DSD等。
集成控制信令：数据和控制信号复用，简化设计。
热插拔支持：方便设备热插拔和即插即用。

8-3 应用场景

智能手机音频子系统。
耳机、扬声器和麦克风模块。
车载音频系统。
可穿戴设备音频接口。

九、MIPI摄像头模块

9-1 MIPI摄像头的组成

图像传感器：负责光电转换，生成原始图像数据。
ISP（图像信号处理器）：部分摄像头模块内集成，负责图像预处理。
MIPI CSI-2接口电路：将图像数据封装成CSI-2协议格式，通过D-PHY或C-PHY发送。
时钟管理单元：提供同步时钟信号。
电源管理：保证模块稳定工作。

9-2 MIPI摄像头工作流程

图像采集：传感器捕获光信号，转换为数字信号。
数据封装：图像数据通过CSI-2协议封装成数据包。
高速传输：通过D-PHY/C-PHY物理层高速传输至应用处理器。
数据-解码：处理器端解码CSI-2数据包，恢复图像数据。
图像处理：ISP或CPU进行后续图像处理，如降噪、白平衡、色彩校正等。

9-3 MIPI摄像头的优势

高带宽支持：支持高分辨率、高帧率图像传输。
低功耗设计：适合移动设备长时间使用。
接口标准化：简化摄像头模块设计和系统集成。
多摄像头支持：通过虚拟通道支持多摄像头并行工作。
灵活性强：支持多种图像格式和分辨率。

十、MIPI协议在摄像头系统中的应用实例

10-1 智能手机摄像头

多摄像头系统（主摄、超广角、长焦、ToF等）通过CSI-2虚拟通道共享物理接口。
高速D-PHY链路支持4K甚至8K视频录制。
低功耗模式延长电池续航。

10-2 自动驾驶与车载摄像头

高可靠性和抗干扰能力满足汽车级要求。
多摄-像头融合实现360度环境感知。
支持高速传输和实时图像处理。

10-3 工业与安防摄像头

高分辨率图像采集，满足机器视觉需求。
标准化接口方便系统集成和升级。
