LabVIEW使用3D场景光照

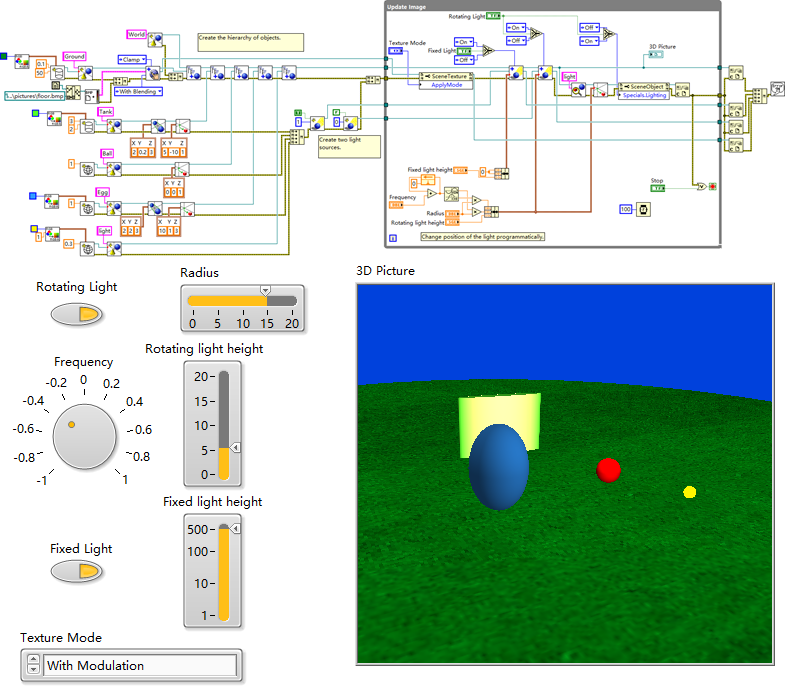

LabVIEW构建包含球体、蛋形、罐体等物体的 3D 场景，实现固定光源与旋转光源的灵活控制，可调节光源高度、频率、半径等参数，还能切换纹理模式，直观展示 3D 场景中光照对物体呈现效果的影响。
概念说明
在 LabVIEW 的 3D 场景开发中，对象层级（hierarchy of objects） 是指将 3D 场景中的各类物体（如本例中的 Ground、Tank、Ball、Egg 等）按逻辑关系组织成的层级结构，便于对物体进行管理与操作，比如统一变换（移动、旋转、缩放）等；光照（light） 则是为 3D 场景添加的光源，包括固定光源（Fixed Light）和旋转光源（Rotating Light）等，通过调整光源的位置、强度、颜色等属性，能改变场景中物体的明暗、阴影等视觉效果，增强 3D 场景的真实感与表现力。
创建对象层级与光源功能：负责构建 3D 场景中 Ground（地面）、Tank（罐体）、Ball（球体）、Egg（蛋形物体）等对象的层级结构，同时创建固定光源和旋转光源，为后续光照交互奠定基础。
使用场合：适用于需要搭建复杂 3D 场景架构，且涉及多光源设置的 LabVIEW 3D 项目开发初期，用于定义场景的基本构成元素。
特点：以图形化编程方式，直观地将各类 3D 对象与光源进行关联与组织，便于工程师理解场景的构成逻辑；可一次性完成多个对象与光源的初始化设置，提高开发效率。
使用注意事项：需确保各 3D 对象的坐标、尺寸等参数设置合理，避免出现对象重叠、位置错乱等问题；创建光源时，要考虑光源类型（固定或旋转）与后续交互逻辑的匹配性。
类似功能对比：传统 3D 建模软件（如 3ds Max）也可构建复杂对象层级与设置光源，但在与 LabVIEW 数据采集、控制逻辑结合的项目中，该 VI 能更便捷地实现 3D 场景与 LabVIEW 其他功能模块的集成，无需额外进行数据格式转换等操作。
实际应用案例：在工业设备虚拟仿真系统中，可利用此 VI 搭建包含生产设备（对应本例中各类 3D 对象）与车间照明（对应光源）的虚拟车间场景，为后续设备运行状态可视化与照明智能控制提供场景基础。
更新图像
功能：根据用户对光源（旋转光源、固定光源的开关，光源高度、频率、半径等参数的调整）、纹理模式的操作，实时更新 3D 图像的显示效果，使交互操作能即时在 3D 场景中得到视觉反馈。
使用场合：在 3D 场景运行过程中，用于响应用户的交互操作，动态更新场景显示，是实现 3D 场景实时交互的核心 VI。
特点：具备实时性，能快速响应用户操作并更新图像；逻辑清晰，将光源控制、纹理模式切换等操作与 3D 图像更新进行精准关联。
使用注意事项：由于涉及实时图像更新，需关注系统资源占用情况，避免因复杂场景或过高的更新频率导致程序运行卡顿；要确保各控制参数（如光源高度范围）的设置在合理区间，防止出现异常显示。
类似功能对比：与游戏引擎（如 Unity）中的场景实时渲染功能相比，该 VI 更侧重于与 LabVIEW 自身的数据处理、控制功能协同工作，在工业监测、科学可视化等 LabVIEW 擅长的领域，集成性与针对性更强。
实际应用案例：在建筑光照模拟系统中，通过调整该 VI 中光源的高度、频率等参数，模拟不同时段（如早晨、中午、傍晚）、不同天气（晴天、阴天）下建筑内部的光照情况，辅助建筑设计人员优化采光设计。
