常规可见光相机在工业视觉检测中的应用

🎯常规可见光相机：机器视觉检测的 “基础万能工具”

在机器视觉检测领域，紫外、红外、偏振相机常被贴上 “专业神器” 的标签，而常规可见光相机（光谱范围 400-700nm，与人眼视觉一致）却容易被忽视 —— 但实际上，它是工业检测中 “出场率最高、适配场景最广” 的基础工具。无论是手机壳的划痕检测，还是螺栓的尺寸测量，抑或是流水线的零件定位，80% 的工业视觉需求都能靠它解决。今天拆解常规可见光相机在机器视觉检测中的 5 大核心应用场景，结合技术方案与落地案例，帮你搞懂 “为什么它是工业检测的‘入门标配’，又能在哪些场景发挥最大价值”。

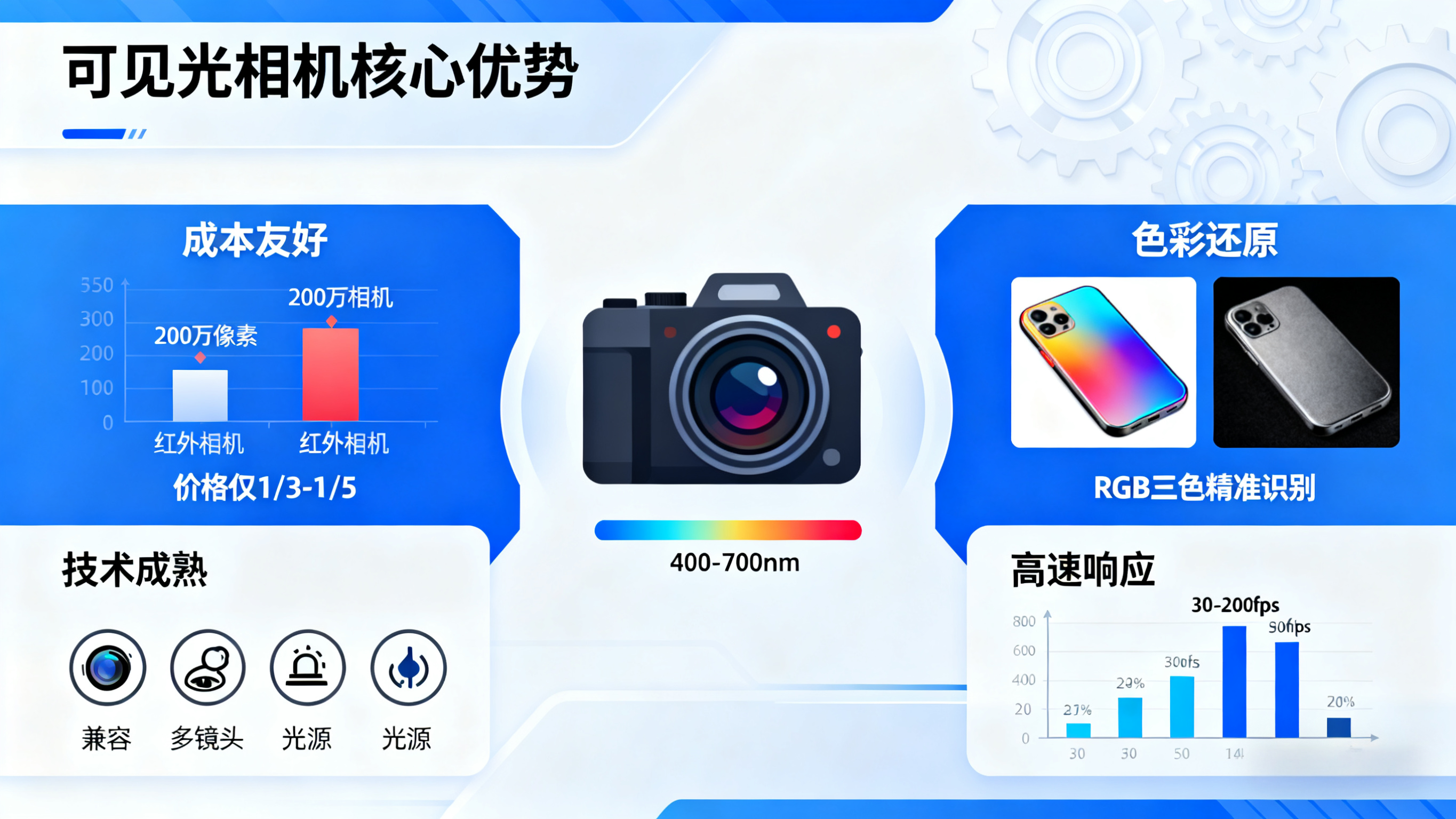

🎯一、先明确：常规可见光相机的 “4 大核心优势”，成为工业检测 “基础标配”

很多人觉得 “可见光相机技术简单、功能普通”，却忽略了它的核心价值正好匹配工业检测的 “基础刚需”—— 这四大优势，让它无法被特殊光谱相机替代：

1. 成本友好，降低入门门槛：同等分辨率下，可见光相机价格仅为紫外 / 红外相机的 1/3-1/5（如 200 万像素可见光相机约 1000 元，同像素红外相机超 5000 元），适合中小企业批量部署，无需高额设备投入；

2. 色彩还原精准，识别外观差异：能真实还原物体的颜色信息（如红色零件的色差、黑色外壳的污渍），而紫外 / 红外相机多为黑白成像，无法区分颜色相关缺陷（如塑料件的色条、标签的印刷色差）；

3. 技术成熟，兼容性强：适配绝大多数工业镜头（如定焦、变焦、微距镜头）和光源（如白色 LED、环形光、条形光），无需专用配件，且与主流机器视觉算法（如边缘检测、模板匹配）无缝兼容，调试简单；

4. 响应速度快，适配高速流水线：可见光相机帧率普遍达 30-200fps（远超部分特殊光谱相机），能满足每秒 10 个零件以上的高速检测需求（如手机屏幕流水线、食品包装线），不会成为生产瓶颈。

   简单说：常规可见光相机解决的是工业检测 “最基础、最普遍” 的需求，是搭建机器视觉系统的 “第一块拼图”。

🎯二、常规可见光相机在机器视觉检测的 5 大核心应用场景

常规可见光相机不是 “万能神器”，但在 “无需特殊光谱、侧重外观与基础测量” 的场景中，性价比和实用性远超特殊相机，具体落地在 5 大工业领域：

💥1. 场景 1：外观缺陷检测 —— 识别 “看得见的表面问题”，覆盖全行业

场景痛点：3C 电子（手机壳、屏幕、键盘）、家电（冰箱外壳、洗衣机面板）、五金（螺丝、刀具）、食品（饼干、水果）等行业，最常见的检测需求是 “表面缺陷”（如划痕、缺角、污渍、变形、印刷瑕疵）。人工检测效率低（1 人 1 天检测 5000 件），且易因疲劳漏判（漏判率 8%-15%）；特殊光谱相机虽能解决隐性缺陷，但对 “看得见的外观问题” 来说，成本过高且无需复杂功能。

常规可见光相机解决方案：

• 技术原理：通过 “高对比度光源 + 精准对焦”，让缺陷与背景形成明显差异（如白色手机壳的黑色划痕、透明屏幕的白色缺角），再用机器视觉算法（如阈值分割、边缘提取）自动识别缺陷，输出 “缺陷位置、类型、大小”；

• 硬件搭配：根据缺陷大小选分辨率（如 0.1mm 划痕选 200 万像素，0.05mm 划痕选 500 万像素），搭配对应光源（表面缺陷用环形光，印刷瑕疵用同轴光），镜头选定焦镜头（成本低、对焦快）。

落地效果：

某手机配件厂检测手机塑料外壳（识别划痕≥0.2mm、缺角≥0.5mm、污渍≥1mm²）——

• 传统方案：10 人人工检测，1 天 10 万件，漏判率 10%，每天因不良品流出损失超 2 万元；

• 可见光相机方案：2 台 200 万像素相机 + 环形光，1 天检测 50 万件，漏判率 0.5%，误判率 0.3%，替代 8 名人工，年节省人工成本 48 万元，减少损失 720 万元。

  适配场景：全行业表面缺陷检测（划痕、缺角、污渍、变形、印刷错误、标签错位）。

💥2. 场景 2：尺寸测量 —— 精准获取 “二维平面数据”，替代人工量具

场景痛点：机械零件（螺栓直径、轴承孔径、齿轮齿距）、电子元件（电阻尺寸、PCB 板焊盘间距）、包装（纸箱长宽高、瓶罐直径）等产品，需检测 “二维尺寸” 是否符合标准。人工用卡尺、千分尺测量，效率低（1 个零件 30 秒），且存在人为误差（如读数偏差、用力不均导致的测量不准）；坐标测量机（CMM）精度高但速度慢（1 小时 10 个零件），无法适配流水线。

常规可见光相机解决方案：

• 技术原理：通过 “背光源 + 高精度镜头”，让零件边缘形成清晰的 “黑白对比”（背光源照射下，零件呈黑色，背景呈白色），再用 “亚像素边缘检测算法” 计算尺寸（精度达 0.001mm-0.01mm，远超人工量具），自动与标准尺寸比对，判断是否合格；

• 硬件搭配：选高分辨率相机（如测量 0.01mm 精度选 500 万像素，0.005mm 选 1200 万像素），搭配背光源（均匀发光，避免边缘模糊）和远心镜头（消除透视畸变，确保不同位置测量精度一致）。

落地效果：

某五金厂检测 M5 螺栓（测量直径 5±0.02mm、长度 20±0.03mm）——

• 传统方案：5 人用卡尺测量，1 天 1 万件，测量误差 ±0.01mm，不良品流出率 5%；

• 可见光相机方案：1 台 500 万像素相机 + 背光源 + 远心镜头，1 天检测 5 万件，测量误差 ±0.005mm，不良品流出率 0.2%，替代 4 名人工，年节省成本 24 万元，减少返工损失 180 万元。

  适配场景：所有二维尺寸测量（长度、直径、间距、角度、面积、齿距、焊盘尺寸）。

💥3. 场景 3：装配定位与引导 —— 帮机器 “找对位置”，实现自动化装配

场景痛点：汽车制造（零件装配、焊接定位）、3C 电子（芯片贴装、螺丝锁付）、机器人抓取（流水线上的零件抓取）等自动化场景，需让机器 “精准找到零件位置”（如芯片贴装需定位 PCB 板上的焊盘，机器人抓取需定位零件的中心坐标）。人工引导效率低且危险，而机器若靠 “固定位置” 定位，易因零件摆放偏差导致装配失败（如芯片贴歪、螺丝锁偏）。

常规可见光相机解决方案：

• 技术原理：通过 “模板匹配算法”，将相机拍摄的零件图像与 “标准模板” 对比，计算出零件的 “偏移量（X/Y 方向）” 和 “旋转角度”，再将数据传给机器人 / 自动化设备，引导设备调整位置，实现精准装配 / 抓取；

• 硬件搭配：选中等分辨率相机（200 万 - 500 万像素，满足定位精度即可），搭配高亮度光源（如环形光、点光源，确保零件在流水线振动中仍能清晰成像），镜头选变焦镜头（适配不同大小的零件）。

落地效果：

某电子厂用机器人锁付手机主板螺丝（需定位 6 个螺丝孔，定位精度 ±0.05mm）——

• 传统方案：人工定位后机器人锁付，1 块主板 30 秒，螺丝偏位率 8%，导致主板报废；

• 可见光相机方案：1 台 200 万像素相机引导机器人，1 块主板 10 秒，定位精度 ±0.02mm，偏位率 0.1%，效率提升 3 倍，年减少主板报废损失 120 万元。

  适配场景：机器人抓取定位、自动化装配引导、焊接定位、芯片贴装定位、螺丝锁付定位。

💥4. 场景 4：产品计数与分拣 —— 自动 “数数量、分好坏”，替代人工分拣

场景痛点：食品（饼干、糖果、水果）、电子元件（电阻、电容、LED 灯珠）、五金（螺丝、螺母）等行业，需对产品 “计数”（如每袋饼干 10 片、每盒电阻 50 个）和 “分拣”（如分选出尺寸不合格的零件、外观不良的水果）。人工计数易出错（如漏数、多数），分拣效率低（1 人 1 天分拣 1 万件），且无法适应高速流水线（如每秒 3 个零件的糖果包装线）。

常规可见光相机解决方案：

• 技术原理：计数时，用 “Blob 分析算法” 识别图像中的产品轮廓，统计轮廓数量（如每帧图像中的饼干数量），并与设定数量比对；分拣时，先通过缺陷检测算法识别不良品，再输出信号控制分拣机构（如吹气阀、机械臂）将不良品剔除；

• 硬件搭配：选帧率 30-100fps 的相机（适配流水线速度），分辨率根据产品大小选（如小电阻选 500 万像素，大饼干选 200 万像素），搭配条形光源（覆盖流水线宽度，确保所有产品都能被照亮）。

落地效果：

某食品厂检测饼干包装（每袋 10 片，分拣缺角、破碎的饼干）——

• 传统方案：8 人人工计数 + 分拣，1 天 8 万袋，计数误差率 3%，不良品分拣率 85%；

• 可见光相机方案：2 台 30fps、200 万像素相机，1 天 30 万袋，计数误差率 0.1%，不良品分拣率 99.5%，替代 7 名人工，年节省成本 42 万元，减少客户投诉损失 60 万元。

  适配场景：产品批量计数（袋装、盒装、瓶装产品）、自动化分拣（分好坏、分规格）。

💥5. 场景 5：印刷质量检测 —— 识别 “文字 / 图案问题”，避免印刷瑕疵

场景痛点：包装（食品袋、药盒、标签）、书刊、电子产品外壳等印刷类产品，需检测 “印刷质量”（如文字模糊、缺笔断划、图案错位、套色不准、漏印）。人工检测靠肉眼比对，易漏过细微瑕疵（如小字体的缺笔），且对套色不准（如红色与蓝色错位 0.1mm）不敏感；高速印刷线（如每分钟 50 米的标签印刷）人工完全跟不上节奏。

常规可见光相机解决方案：

• 技术原理：通过 “图像比对算法”，将印刷品图像与 “标准印刷模板” 逐像素对比，识别颜色差异（套色不准）、轮廓缺失（缺笔断划）、位置偏移（图案错位），并标注瑕疵位置；对彩色印刷，可通过 RGB 颜色分析，检测色差（如标签的红色偏浅）；

• 硬件搭配：选彩色可见光相机（还原印刷颜色），分辨率根据印刷精度选（如精细标签选 500 万像素，大包装选 200 万像素），搭配同轴光源（消除印刷表面反光，确保文字清晰）。

落地效果：

某标签印刷厂检测药品标签（识别文字模糊、图案错位≥0.1mm、漏印）——

• 传统方案：6 人人工检测，1 天 10 万米标签，漏判率 12%，曾因漏检导致药品召回（损失 100 万元）；

• 可见光相机方案：1 台 500 万像素彩色相机 + 同轴光源，1 天 50 万米标签，漏判率 0.5%，误判率 0.2%，替代 5 名人工，年节省成本 30 万元，避免召回风险。

  适配场景：包装印刷、标签印刷、书刊印刷、产品外壳丝印的质量检测（文字、图案、颜色、套准）。

🎯三、常规可见光相机选型避坑：3 个关键注意事项

1. 按 “检测需求选参数”，不盲目追求高配置：

• 外观缺陷 / 计数：分辨率够用即可（如 0.2mm 缺陷选 200 万像素），优先选高帧率（适配流水线）；

• 尺寸测量：优先选高分辨率（如 0.01mm 精度选 500 万像素以上），搭配远心镜头（消除畸变）；

• 色彩相关检测（如印刷色差）：必须选彩色相机，避免黑白相机无法区分颜色；

1. 光源与镜头 “适配相机”，不单独采购：

   光源需根据缺陷类型选（表面缺陷用环形光，尺寸测量用背光源），镜头焦距需匹配检测距离（近距检测选微距镜头，远距选长焦镜头），避免因配件不匹配导致成像模糊，影响检测精度；

2. 预留 “算法兼容性”，避免 “有图像无判断”：

   选择支持主流机器视觉算法（如 Halcon、OpenCV）的相机，或直接采购 “相机 + 算法” 一体化方案，避免仅买相机却无法实现自动判缺，最终仍需人工辅助，失去自动化意义。

🎯总结：常规可见光相机，工业检测的 “基础刚需工具”

虽然紫外、红外等特殊相机能解决 “隐性缺陷”，但在工业检测中，80% 的需求是 “外观缺陷、基础测量、自动化定位” 等基础场景 —— 这些场景下，常规可见光相机凭借 “成本低、色彩准、适配广、速度快” 的优势，是性价比最高的选择。它不是 “落后技术”，而是机器视觉系统的 “入门标配”，也是大多数工业企业实现自动化检测的 “第一步”。

你在工业检测中是否有 “外观缺陷漏判、尺寸测量效率低、自动化定位不准” 的问题？比如 “手机壳划痕检测”“螺栓尺寸测量”“机器人抓取定位”，欢迎留言你的场景和痛点，帮你分析常规可见光相机的适配方案～
