【Camera】MTK平台的一些基础认识（待补充）

一、MTK平台软件框架

MTK hal代码主要在：
vendor/mediatek/proprietary/hardware/mtkcam3/

APP：用户
framework：（Android，谷歌写的框架）很多标准API
hal：平台实现（实现上层，例如：拍照等API）
kernel：mtk / qcom（底层硬件的实现，相关封装）

sensor(hw)，kernel通过I2C操作sensor
真正操作硬件都在kernel层

sensor接收光信号转换为电信号，然后经过数模转换等一系列处理后，输出数字信号给ISP，ISP处理后成为人眼可以感知的有色彩和亮度信息的照片

二、MTK对图像的处理(raw–>jpeg)

MTK ISP对一张sensor输出的raw(图)数据到jpeg的大概流程，mtk有3个P1，1个P2。当多个数据流同时给P2处理时，P2采用time sharing的方式处理。

· P1接收通过sensor传来的raw数据，然后对raw数据进行处理，处理完之后再传给P2，P2会将raw转化为YUV。在YUV的域进行一些降噪、亮度提升方面的处理，处理完之后传给JPEG编码器，JPEG编码压缩…

· P2对不同的数据进行分时处理

(Timing Generate)：从sensor获取数据，并送给ISP处理
· TG相当于一个硬件模块，用于接收sensor的输出数据，sensor通过mipi传给平台端，TG把通过mipi接收到的数据转换成下一层可以处理的data

· P1+P2构成了MTK平台的ISP
P1工作一个还是两个，取决于当前的负载能力

三、MTK ISP

MTK ISP对一张sensor输出的raw数据的完整处理流程，这是MTK平台ISP主要的涉及图像处理的硬件模块

P2在RGB域进行一些色彩处理，在YUV域进行多帧降噪、NR等
P1–>P2，DRAM到一个buffer，P2再从内存中取

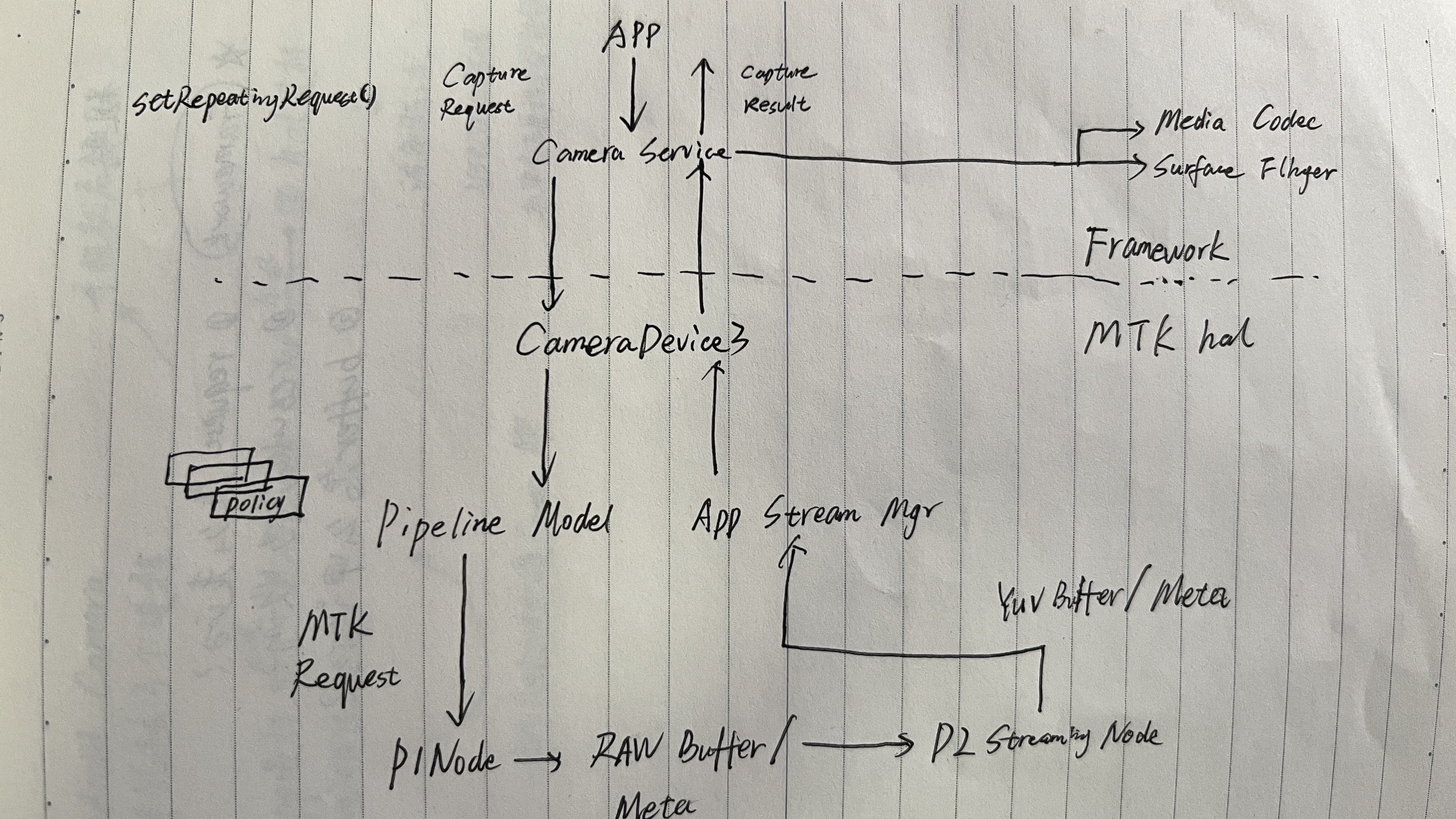

· MTK平台一帧预览的request经过底层处理然后返回给APP的流程。
其ISP主要分成Pass1、Pass2，其中P1Node可以理解为对应Pass1，P2 StreamingNode可以理解为对应Pass2，只是这里用于吹preview数据流

· 每一个result，每一个request下发之后都会带有一个buffer，底层把这个buffer地址，把我们处理好的数据赋值给它，相当于copy过去，拿到数据之后，利用buffer中的数据进行显示

四、deepseek的一些详细补充

Q：MTK camera P1node在图像处理中扮演关键角色，它接收request并利用hal3A进行预设处理。在上一帧3A回调完成后，设置新的3A参数，并通过Camioenque与dequebuffer传递stream。Request在3A中经历preset、3A设置、camio操作，最终将imagebuffer与3A信息送往下一级节点。这一过程帮我详细讲讲

P1 Node： 位于相机Hal3 Pipeline中的第一个主要图像处理节点。它直接与相机传感器（Sensor）和图像信号处理器（ISP）交互，负责将原始的光信号转换为数字图像信号，并进行最基础的图像处理。

Request： 一个拍照请求，包含了输出图像的所有配置信息（如图像尺寸、格式、数量等）。一个Request通常会对应多个Buffer。

Hal3A： 一个统称，代表自动对焦（AF）、自动曝光（AE）和自动白平衡（AWB）算法的框架。它负责分析图像数据，并实时控制Sensor和ISP以优化图像质量。

CamIO： 一个与底层硬件（特别是ISP）进行数据交互（入队/出队Buffer）的通道或接口。

4.1 P1 Node 的完整工作流程分解

整个流程可以看作一个持续运行的、流水线化的循环。我们以“上一帧3A回调完成”作为起点，来追踪一个Request在P1 Node中的完整生命周期。

阶段一：预备与参数设置（上一帧结束后 -> 新Request开始）
1.上一帧3A回调完成：

当P1 Node处理完一帧数据后，该帧的图像数据会被发送给3A算法库进行计算。

3A算法库完成分析（例如：判断当前场景是太亮还是太暗，主体是否失焦）后，会通过一个回调函数（Callback） 将计算结果（例如：建议的曝光时间、传感器增益、对焦马达位置、白平衡增益）通知给P1 Node。

2.设置新的3A参数：

P1 Node接收到来自3A算法的新参数后，并不会立即应用到当前正在处理的帧，而是会将这些参数“预定”给下一个即将到来的Request。

这是为了确保参数与帧的严格对应。每个Request所使用的3A参数，都是基于上一帧或更早帧的图像分析结果得出的，这样就避免了使用正在计算的、不稳定的参数。

阶段二：Request流入与处理启动
3.接收Request：

框架（Framework）向Pipeline发送一个新的Request，这个Request最终到达P1 Node。该Request包含了Hal3A模块预定的新参数。

4.Preset处理：

“Preset”可以理解为P1 Node对一帧图像进行的基础且固定的图像处理流程。这通常在ISP的硬件流水线上完成，包括但不限于：

黑电平校正： 消除Sensor暗电流的影响。

镜头阴影校正： 补偿图像边缘的亮度衰减。

坏点校正： 修复Sensor上的失效像素。

去马赛克： 将Bayer格式的原始RAW数据转换为完整的RGB图像。

色彩校正矩阵： 调整颜色准确性。

Gamma校正： 对图像亮度进行非线性调整。

“Preset”确保了从Sensor出来的原始数据，首先被转换成一个可用的、经过基础优化的图像。

阶段三：硬件交互与数据流转
5.CamIO操作（Enqueue/Dequeue Buffer）：

这是P1 Node与ISP硬件之间数据传递的核心。

Enqueue： P1 Node从框架申请到空的图像Buffer（内存块），然后将这些Buffer放入（Enqueue） 到CamIO的输入队列中。同时，它会将本Request的配置（包括在阶段一设置的新3A参数）传递给ISP。

硬件处理： ISP根据配置，控制Sensor开始曝光，将光信号转换为电信号，然后按照“Preset”流程处理数据，最终将处理完的图像数据填充到之前Enqueue的Buffer中。

Dequeue： 当ISP处理完成一帧后，P1 Node会从CamIO的输出队列中取出（Dequeue） 已经被填满图像数据的Buffer。

阶段四：数据分发与流程闭环
6.送往下一级节点：

此时，P1 Node已经拥有了处理完成的Image Buffer和与本帧对应的3A信息。

Image Buffer： 通常是YUV或RAW格式的数据，会被P1 Node发送给Pipeline中的下一个节点，例如：

P2 Node： 进行更高级的算法处理，如降噪、锐化、HDR融合等。

或者直接送给JPEG编码器生成照片。

3A信息： P1 Node会同时将这帧Image Buffer发送给3A算法库，开启新一轮的3A计算，为下一个Request提供参数依据。

4.2总结与核心要点

承上启下的关键角色： P1 Node是连接物理传感器（Sensor）和上层图像算法（3A）及后续处理节点（P2等）的桥梁。它负责产出所有后续处理所依赖的“原料”。

流水线与并行处理： 整个过程是高度流水线化的。当ISP正在处理第N帧时，3A算法可能在分析第N-1帧，而P1 Node同时在为第N+1帧准备参数和Buffer。这种并行处理是实现高帧率拍摄的关键。

3A的延迟性： 注意，应用到第N帧的3A参数，是基于第N-1帧（或更早） 的图像分析结果。这是一个固有的、单帧的延迟。3A算法的鲁棒性必须能够处理这种延迟。

数据同步： CamIO enqueue/dequeue机制确保了硬件（ISP）和软件（P1 Node）之间高效、低延迟的数据同步，避免了数据竞争和内存拷贝开销。
