系分论文《论边缘计算在工业质检系统中的分析与设计》

news 2025/10/5 5:29:17

软考论文系列

【摘要】

2023年，本人在某精密制造企业担任系统分析师，负责“鹰眼”智能质检系统项目。该项目旨在解决传统人工质检效率低、易疲劳、标准不一的痛点，利用机器视觉和人工智能技术实现自动化、高精度的产品表面缺陷检测。由于生产线速度极快，对缺陷检测的响应时间要求达到毫秒级，传统的云计算方案因网络延迟无法满足需求。本文将详细论述我们如何应用边缘计算架构进行系统分析与设计。系统分析阶段，我们明确了低延迟是系统的核心非功能性需求。系统设计阶段，我们构建了“云-边-端”协同的体系架构：在生产线旁部署搭载GPU的边缘计算节点，实时处理高清工业相机采集的图像数据，并在本地运行AI缺陷检测模型，实现即时判定与报警；云端平台则负责AI模型的训练、更新与统一管理。项目实施后，产品缺陷检出率提升至百分之九十九点九，同时将检测响应时间控制在五十毫秒以内，有效避免了批量性质量问题的发生。
在这里插入图片描述

【正文】

在现代化的高速生产线上，质量控制是保障企业生命线的核心环节。我所在服务的精密制造企业，其产品对表面光洁度有极高的要求，任何微小的划痕或瑕疵都可能导致产品报废。然而，长期以来，我们一直依赖人工通过显微镜进行质检，这种方式不仅效率低下，无法跟上每分钟数百件产品的生产速度，而且检测结果极易受到质检员的经验、情绪和疲劳状态影响，导致质量标准难以统一，漏检和误检时有发生。为了从根本上解决这一问题，公司于2023年立项启动了“鹰眼”智能质检系统项目，目标是实现百分之百的全自动化在线检测。本人在该项目中担任系统分析师，负责将这一业务目标转化为一套高性能、高可靠的技术解决方案。项目的初衷源于一次重大的质量事故，当时由于一批存在微小裂纹的产品未能被及时检出，导致下游客户整批退货，给公司造成了巨大的经济损失和声誉损害。这次事件让我们深刻认识到，传统的、依赖人的主观判断的质检方式已经走到了尽头，引入自动化、智能化的技术手段迫在眉睫。

项目初期的系统分析阶段，我们明确了系统的核心挑战。首先是精度要求，系统需要能够识别微米级别的微小缺陷，这对工业相机和AI模型的识别能力提出了极高的要求。其次，也是最关键的，是实时性要求。生产线传送带的速度意味着，从工业相机拍摄到产品图像，到AI模型分析出结果，再到控制系统（如机械臂）将次品剔除，整个过程必须在几十毫秒内完成。任何超过这个时间窗口的延迟，都将导致次品流入下一工序，造成更大的损失。基于此，我们对几种可能的系统架构进行了深入评估。最初考虑的纯云计算方案，即将生产线上的高清图像实时上传到云端服务器进行AI分析，很快就被否定了。因为海量的高清视频流会占用巨大的网络带宽，更重要的是，数据在公网上传输所带来的网络延迟是不可预测且无法接受的，完全无法满足我们对实时性的苛刻要求。我们进行了模拟测试，发现即使在网络状况良好的情况下，一次图像上传和结果返回的往返时间也普遍在数百毫秒以上，这与我们的业务要求相去甚远。

为了克服延迟瓶颈，我们最终决定采用边缘计算架构。边缘计算的核心思想是将计算能力和数据处理能力从遥远的云中心，下沉到离数据源头更近的网络边缘侧。在我们的项目中，这意味着在生产线旁边直接部署计算设备，就地处理相机采集的图像数据。这种“计算前移”的策略，能够最大限度地减少数据传输的距离，从而将响应延迟降至最低。这一架构选择，是基于对业务场景物理约束的深刻理解后做出的必然决策。它清晰地体现了系统分析师在进行技术选型时，不能仅仅追求技术的先进性，而必须将技术的特性与业务最核心的需求进行精准匹配。对于工业自动化场景而言，确定性和低延迟往往是比计算能力本身更重要的考量因素。边缘计算正是为这类对时间高度敏感的应用而生，它将数据处理的闭环锁定在生产现场，避免了广域网带来的不确定性，为实现工业级的实时控制提供了坚实的基础。

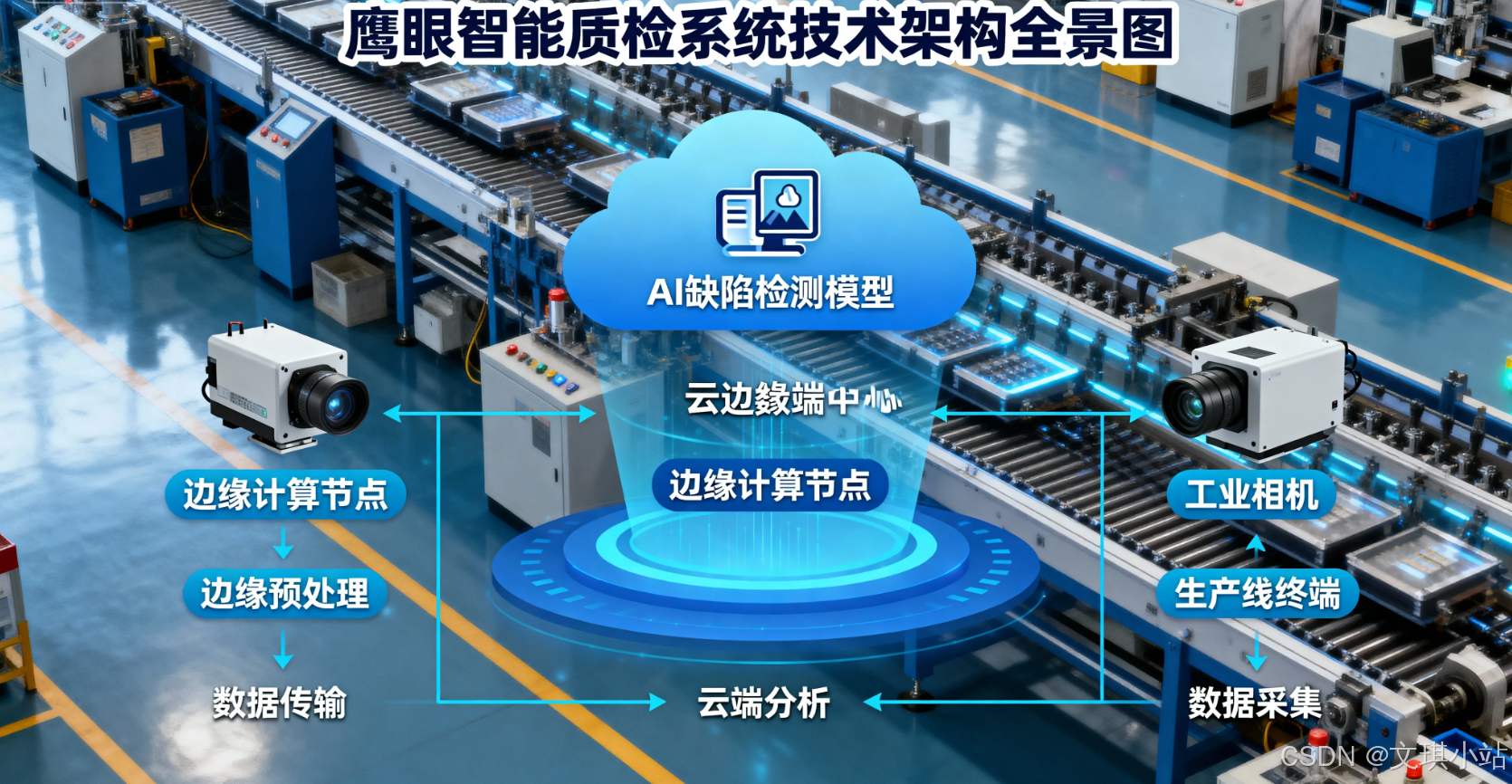

在具体的系统设计阶段，我们构建了一套“云-边-端”协同的立体化架构。首先是“端”，即数据采集层，由部署在生产线上方的高速、高分辨率工业相机组成，它们是系统的“眼睛”，负责以极高的帧率捕捉流经传送带的每一个产品的清晰图像。其次是“边”，即边缘计算层，这是整个系统的核心。我们在每条生产线旁都部署了高性能的边缘计算服务器，这些服务器内嵌了专为AI推理加速的GPU。边缘服务器直接与工业相机连接，实时获取图像流。在软件层面，边缘服务器上运行着我们预先训练好的轻量化缺陷检测AI模型。图像数据无需上传，直接在本地进行推理计算，一旦模型识别出缺陷，边缘服务器会立即通过工业总线向生产线的PLC（可编程逻辑控制器）发送指令，触发报警或驱动剔除装置动作。整个决策闭环完全在本地完成，确保了毫秒级的响应能力。

最后是“云”，即云端管理与训练平台。在我们的架构中，云端不参与实时的生产控制，而是扮演着“大脑”和“教练”的角色。边缘节点在完成实时检测的同时，会将一些有价值的数据，例如检测统计报告、新发现的疑难缺陷样本图像等，异步地、非实时地上传到云端。在云端，我们构建了一个强大的AI模型训练平台。算法工程师可以利用云端海量的计算资源，对从各个边缘节点汇集上来的新样本进行标注和再训练，从而持续优化和迭代AI模型的检测精度。当一个更优的模型被训练出来后，云端平台可以通过统一的设备管理系统，将新模型一键推送到产线上的所有边缘节点进行更新。这种“云端训练、边缘推理”的协同模式，既发挥了边缘计算低延迟的优势，又利用了云计算强大的计算和管理能力，形成了一个持续学习、不断进化的智能系统。项目成功实施后，不仅极大地提升了质检效率和准确性，也为工厂的智能化升级树立了典范。这次经历让我深刻理解到，边缘计算与云计算并非相互替代，而是相辅相成的关系，如何设计好云边协同的架构，是释放边缘计算全部潜力的关键所在。
