利用 ArcMap 的 MXD 布局视图以及ArcPy 脚本实现批量自动生成油井点之记并导出 PDF（实操+亲测）

最近项目中有这样一个需求：某油田有上千口油气井，每口井需要按照一定的模板单独生成pdf格式的点之记文件；井口的数据是shp文件形式；本文利用 ArcMap 的 MXD 布局视图（Layout View） 来生成点之记；直接在 ArcPy 脚本里批量导出 PDF，每个点都生成一份独立的 点之记 PDF 文件。

点之记模板pdf如下：

1、思路（点之记基于 MXD 模板）

• 准备一个 MXD 模板文件

• 打开 ArcMap，切换到 Layout View（布局视图）。

• 在布局中插入 两个 Data Frame（数据框）：

• 大比例尺视图（比如 1:2,000，显示点的细节）MainView。

• 小比例尺视图（比如 1:50,000，显示点的大环境）Overview。

• 在布局上预留文本框（点号、坐标、高程、施工信息等），可以用 动态文本（Dynamic Text） 或者后续用 ArcPy 替换。

• 保存为well.mxd。

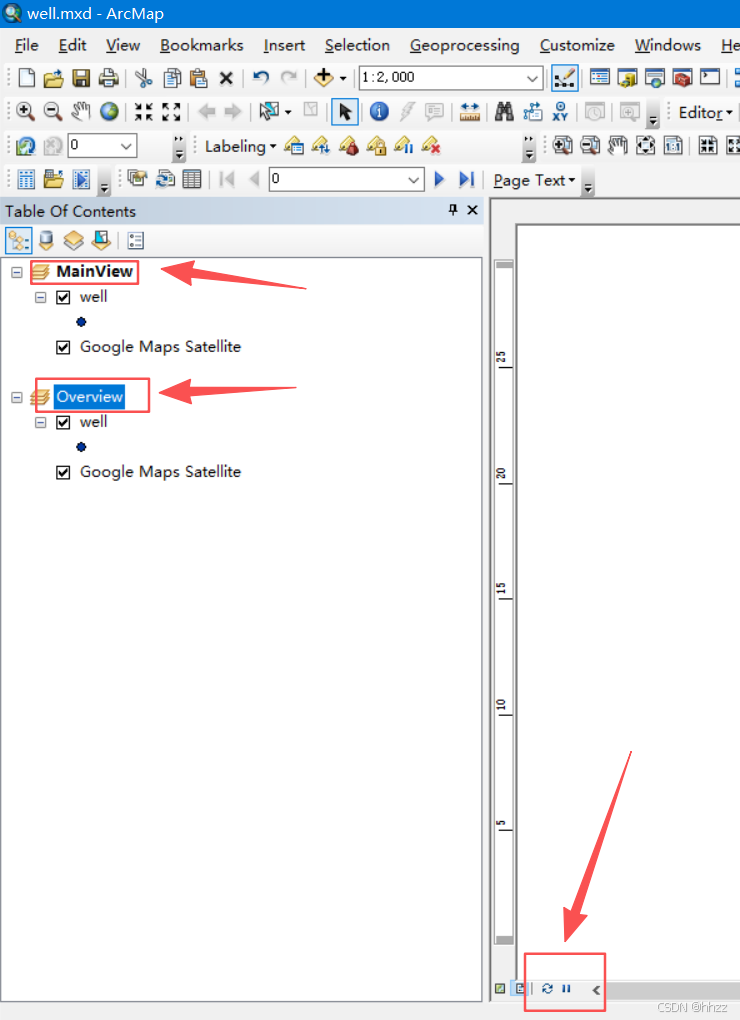

上述为Arcmap创建的well模板。

2、实现步骤

使用ArcGIS安装后自带的Python中的ArcPy 脚本进行编程实现：

2.1、程序具体流程：

• 打开 well.mxd。

• 遍历点要素：

  • 设置主数据框（MainView）的中心到点坐标，并缩放到指定比例尺。

  • 设置副数据框（Overview）的中心到点坐标，并缩放到另一个比例尺。

  • 更新布局中的文本元素（比如点号、高程）。

  • 导出为 PDF 或 PNG（每个点一份）。

2.2、MXD 模板设计要点

• 数据框（Data Frame）：

• 给两个数据框命名，例如 MainView 和 Overview，方便在脚本里定位。

• 布局文本（Text Element）：

• 在布局里插入三个 文本框（Text Element），命名为 PointID、Coords、Height。

• ArcPy 可以用 ListLayoutElements() 按名字更新内容。

• 比例尺：

  • 主视图：1:2000

  • 副视图：1:50000

  • 可根据需求调整。

• 模板中有两个 Data Frame（大比例尺、小比例尺），分别命名为 MainView 和 Overview

• 模板中有三个 文本框（Text Element），名字分别是 PointID、Coords、Height

2.3、代码

# -*- coding: utf-8 -*-
import arcpy
import os# 输入参数
shp_path = r"F:\python_project\web_demo_flask\data\well.shp"
mxd_template = r"F:\ADNOC_3D\Survey2025\Mxdfiles\well.mxd"
output_dir = r"F:\ADNOC_3D\Survey2025\output_pdf"if not os.path.exists(output_dir):os.makedirs(output_dir)# 打开模板 MXD
mxd = arcpy.mapping.MapDocument(mxd_template)# 获取数据框
df_main = None
df_overview = None
for df in arcpy.mapping.ListDataFrames(mxd):if df.name == "MainView":df_main = dfelif df.name == "Overview":df_overview = dfif not df_main or not df_overview:raise Exception("请确认 MXD 模板中包含 MainView 和 Overview 数据框！")# 遍历点数据
with arcpy.da.SearchCursor(shp_path, ["PointName", "X", "Y"]) as cursor:for row in cursor:PointName, X, Y = row# 设置主视图范围（大比例尺）df_main.extent = arcpy.Extent(X - 0.001, Y - 0.001, X + 0.001, Y + 0.001)df_main.scale = 2000  # 可调整比例尺# 设置副视图范围（小比例尺）df_overview.extent = arcpy.Extent(X - 0.01, Y - 0.01, X + 0.01, Y + 0.01)df_overview.scale = 10000# 更新文本框for elm in arcpy.mapping.ListLayoutElements(mxd, "TEXT_ELEMENT"):if elm.name == "PointID":elm.text = "点号：{}".format(PointName)elif elm.name == "Coords":elm.text = "X={:.3f}, Y={:.3f}".format(X, Y)# 导出 PDFout_pdf = os.path.join(output_dir, u"点之记_{}.pdf".format(PointName))arcpy.mapping.ExportToPDF(mxd, out_pdf)print(u"已导出: {}".format(out_pdf))print("所有点之记 PDF 已批量生成！")
del mxd

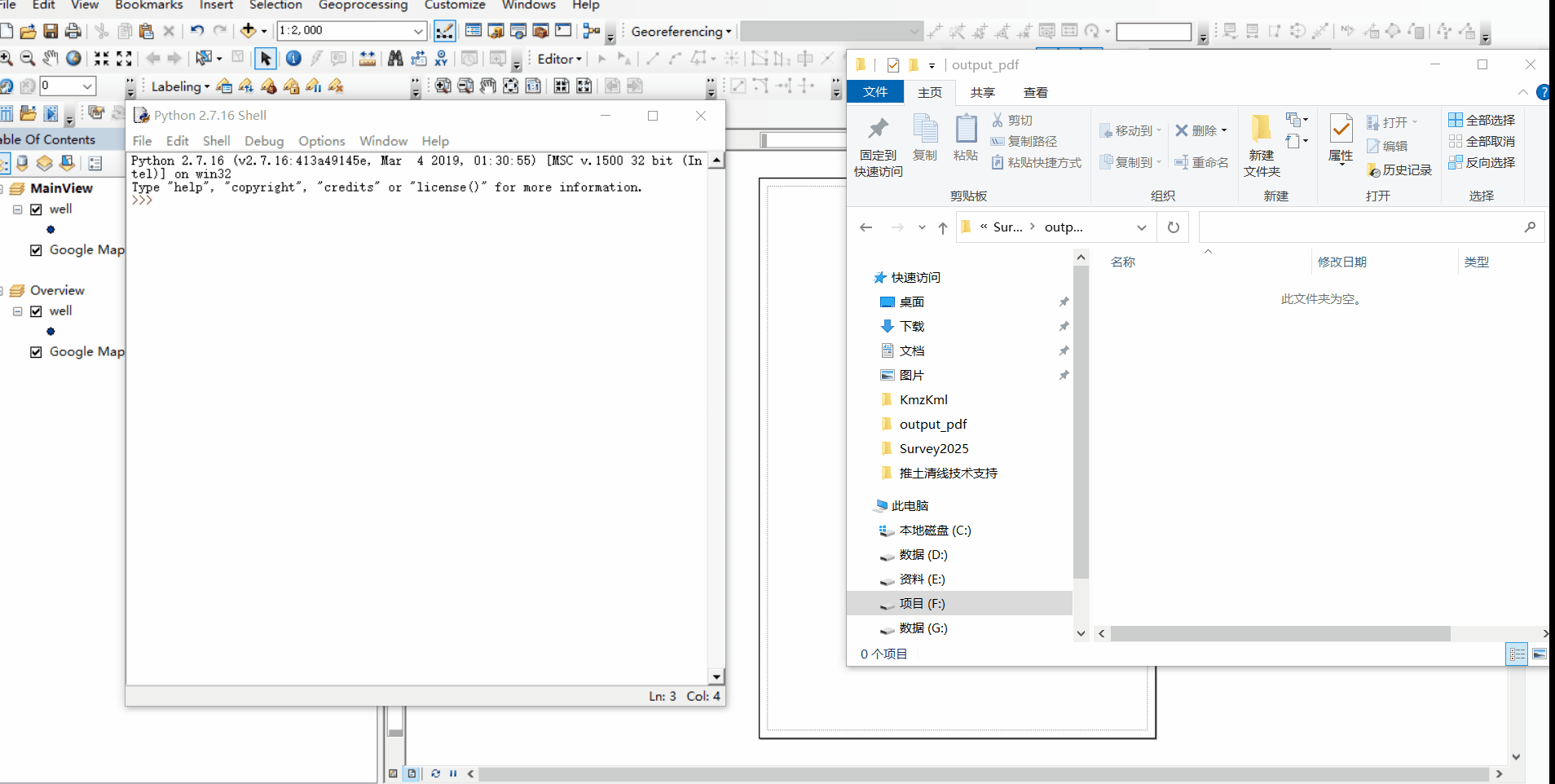

3、运行并输出效果

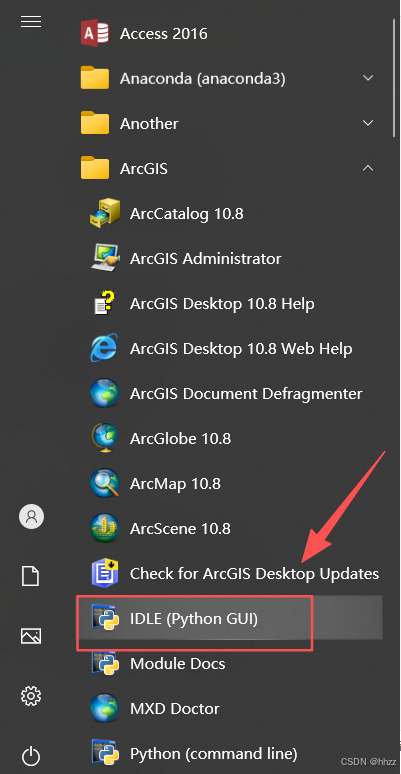

打开ArcGIS—IDLE(Python GUI)

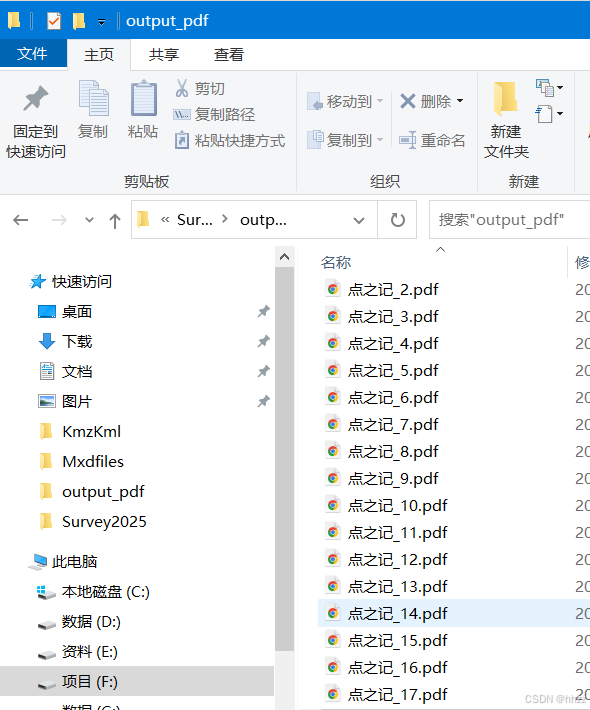

运行后，在 D:\project\output_docs\ 里生成：

点之记_1.pdf
点之记_2.pdf
点之记_3.pdf
...

每份 PDF 都会包含：

一个大比例尺视图（放大到点位附近）

一个小比例尺视图（显示整体位置）

自动填充的点号、坐标、高程信息等信息；

---
