LED点阵屏

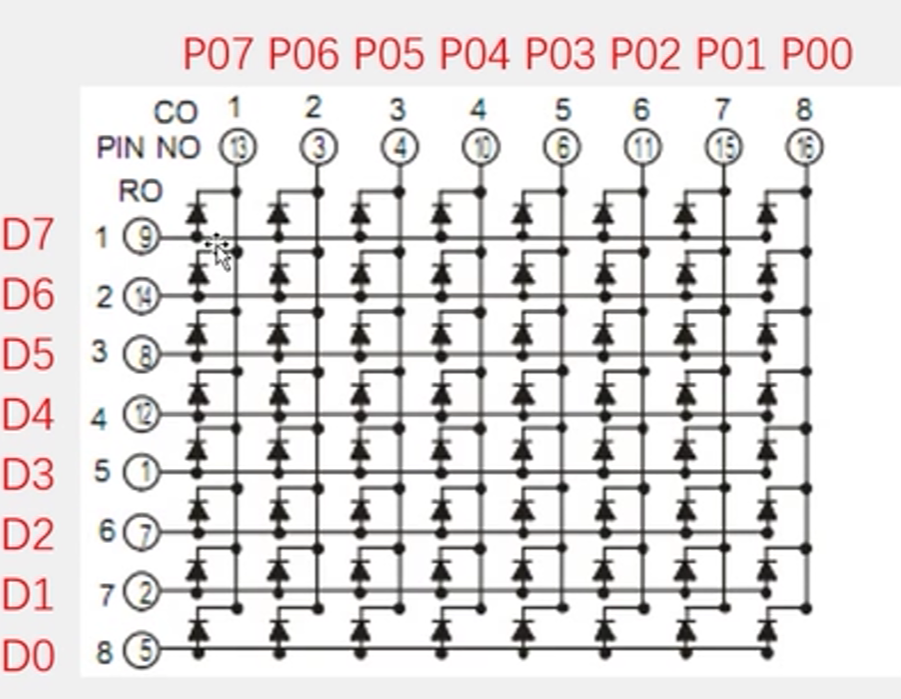

LED点阵就是多个LED灯按照矩阵排列，与数码管的原理一样，可以进行行扫描或者列扫描来进行动态显示。下图为LED点阵的原理图。

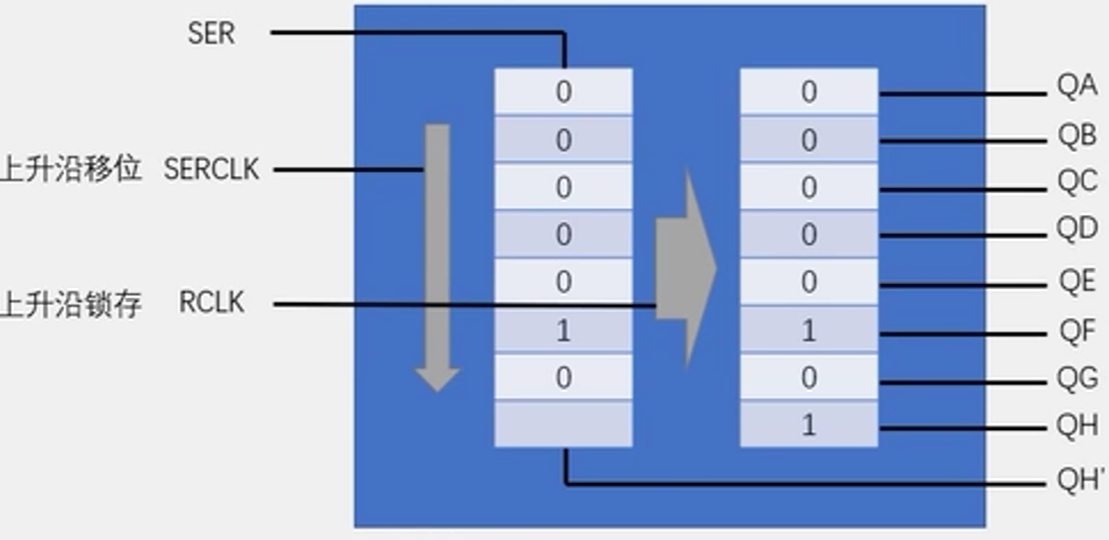

为了节省引脚，AT89C52单片机采用了74HC595这个芯片来进行串行输入数据，下图为74HC595这个芯片的原理图。

OE为使能端，只有其为低电平时芯片才可以工作。

SRCLK接时钟线，当其出现上升沿时，将SER中的数据读入内部的八位寄存器。

RCLK锁存线，当其出现上升沿时，将八位寄存器的数据输出到后面的D0--D7。

下图就是74HC595芯片的功能图。

先通过P0口来选择哪一列数码管，再通过74HC595来使列数码管显示，代码如下：

74HC595显示一个字节

void _74HC595_sendbyte(unsigned char byte)
{unsigned char i;for (i = 0; i<8; i++){SER = byte&(0x80>>i);SRCK = 1;SRCK = 0;}RCK = 1;RCK = 0;
}void LED_matrixShowimage(unsigned char Column,Data)
{/*switch(Column){case 0: P0 = ~0x80;break;case 1: P0 = ~0x40;break;case 2: P0 = ~0x20;break;case 3: P0 = ~0x10;break;case 4: P0 = ~0x08;break;case 5: P0 = ~0x04;break;case 6: P0 = ~0x02;break;case 7: P0 = ~0x01;break;}*/P0 = ~(0x80>>Column);_74HC595_sendbyte(Data);Delay(2);}
