S7-200 SMART PROFINET 通信入门:硬件组态与原理详解
在工业自动化网络中,PROFINET 凭借高速实时性成为主流选择。对于广泛应用的 S7-200 SMART PLC,虽然原生不支持 PROFINET,但通过 CM01 通信模块可轻松接入该网络。本文将从硬件准备、通信原理到基础组态,带你入门 S7-200 SMART 的 PROFINET 通信配置。
一、为什么选择 PROFINET?S7-200 SMART 的 “搭桥” 方案
S7-200 SMART 作为中小型自动化系统的主力,在需要与其他 PLC(如 S7-1200/1500)或工业设备高速通信时,传统 PPI 协议已无法满足需求。PROFINET 基于以太网,支持实时数据交换(周期可低至 1ms),且兼容标准以太网设备,组网灵活。
而 S7-200 SMART 实现 PROFINET 通信的核心是CM01 模块—— 它相当于 “协议翻译官”,一头通过 PROFIBUS 电缆连接 S7-200 SMART CPU,另一头通过以太网接入 PROFINET 网络,让 S7-200 SMART 能以 “IO-Device(智能设备)” 身份与 “IO-Controller(控制器,如 S7-1200)” 通信。
二、硬件与软件清单:搭建通信环境的 “必需品”
1. 硬件准备
- 核心设备:S7-200 SMART CPU(如 SR20/ST40)、S7-1200 CPU(如 1214C,作为控制器)
- 辅助设备:以太网电缆(超五类及以上)、PROFIBUS 电缆(连接 CM01 与 S7-200 SMART)、交换机(多设备组网时用)、编程电脑

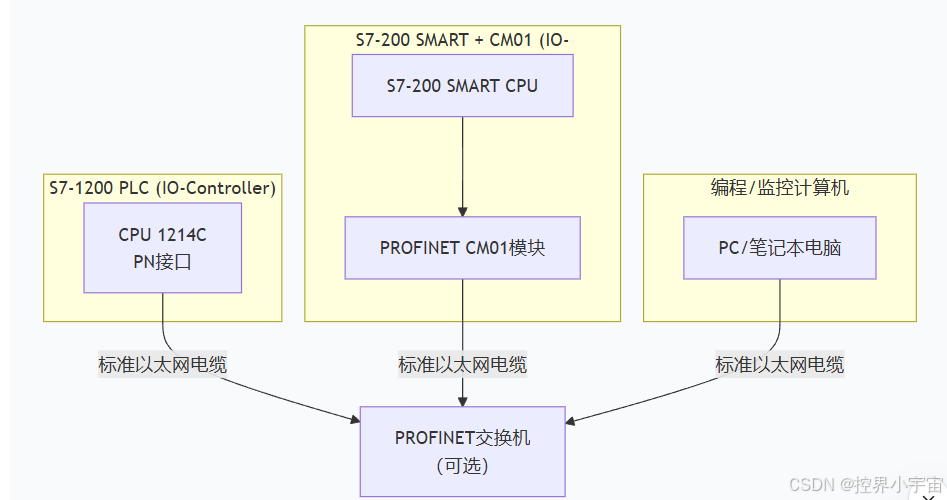

- 如果是SR20或SR系列连接示意图:
根据上图所示的架构,具体接线步骤如下:

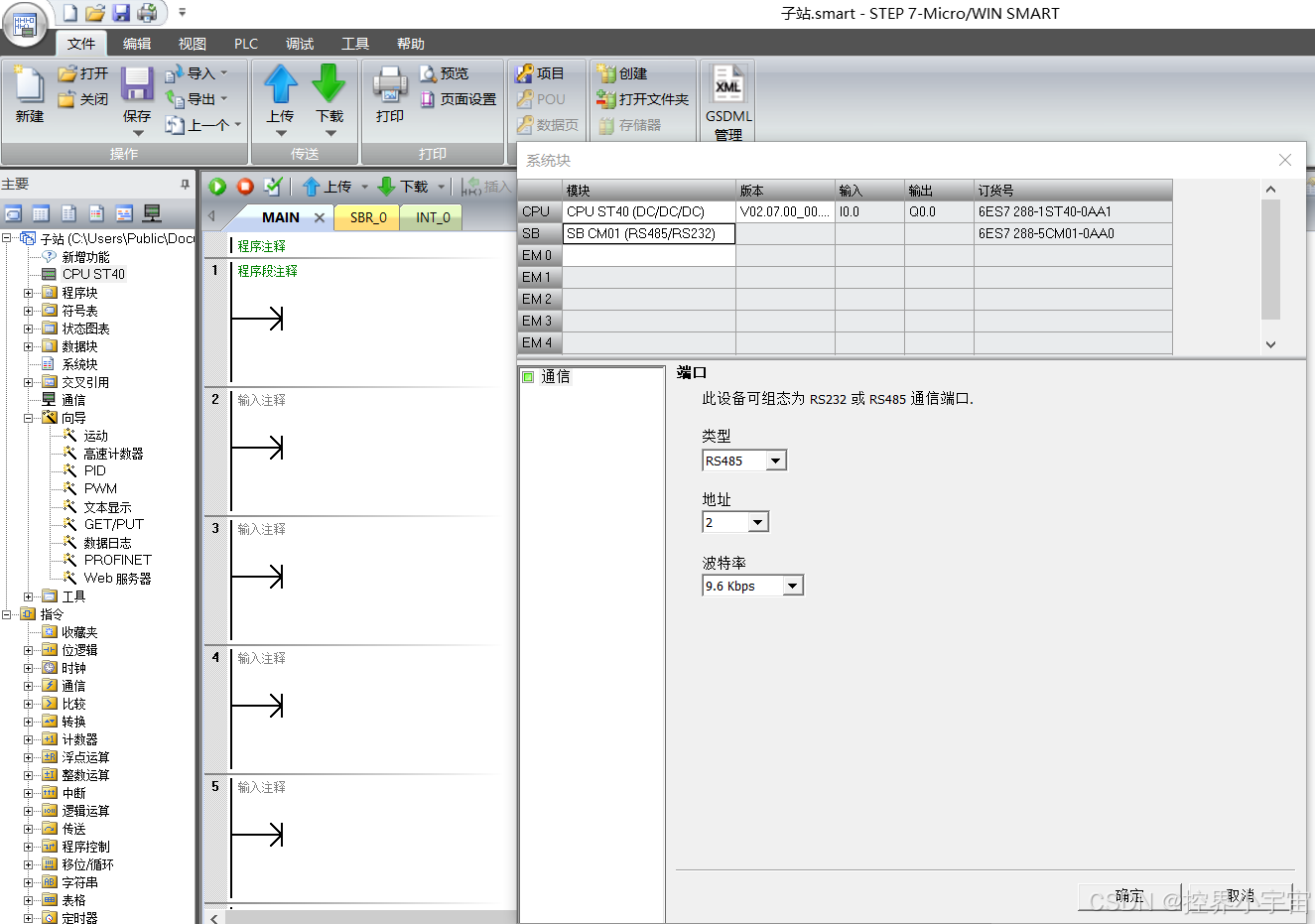

第1步:将CM01模块安装到S7-200 SMART上
关闭所有设备电源。
将CM01模块直接插入S7-200 SMART CPU右侧的扩展端口上。它会通过其背板总线与CPU进行数据交换。
第2步:连接PROFINET网络电缆
需要使用标准的网线(以太网电缆),而不是PROFIBUS电缆或串行电缆。
直接连接(无需交换机):
取一根标准网线,一端插入S7-1200 CPU本体上的PROFINET端口。
另一端插入S7-200 SMART的CM01模块上的PROFINET端口。
这种接法适用于只有两个设备的简单网络。
通过交换机连接(推荐,尤其适用于多设备或需要PC在线监控):
取一根网线,连接S7-1200到交换机的一个端口。
取另一根网线,连接CM01到交换机的另一个端口。
再取一根网线,连接编程电脑到交换机。
这种接法是最稳定和灵活的方式。
第3步:连接编程电缆和电源
将S7-1200的编程电缆(以太网线)连接到交换机或直接连接到S7-1200(如果直接连接方式)。
将S7-200 SMART的编程电缆(以太网线)连接到CM01模块或交换机。
为S7-1200和S7-200 SMART分别接通电源。
2. 软件准备

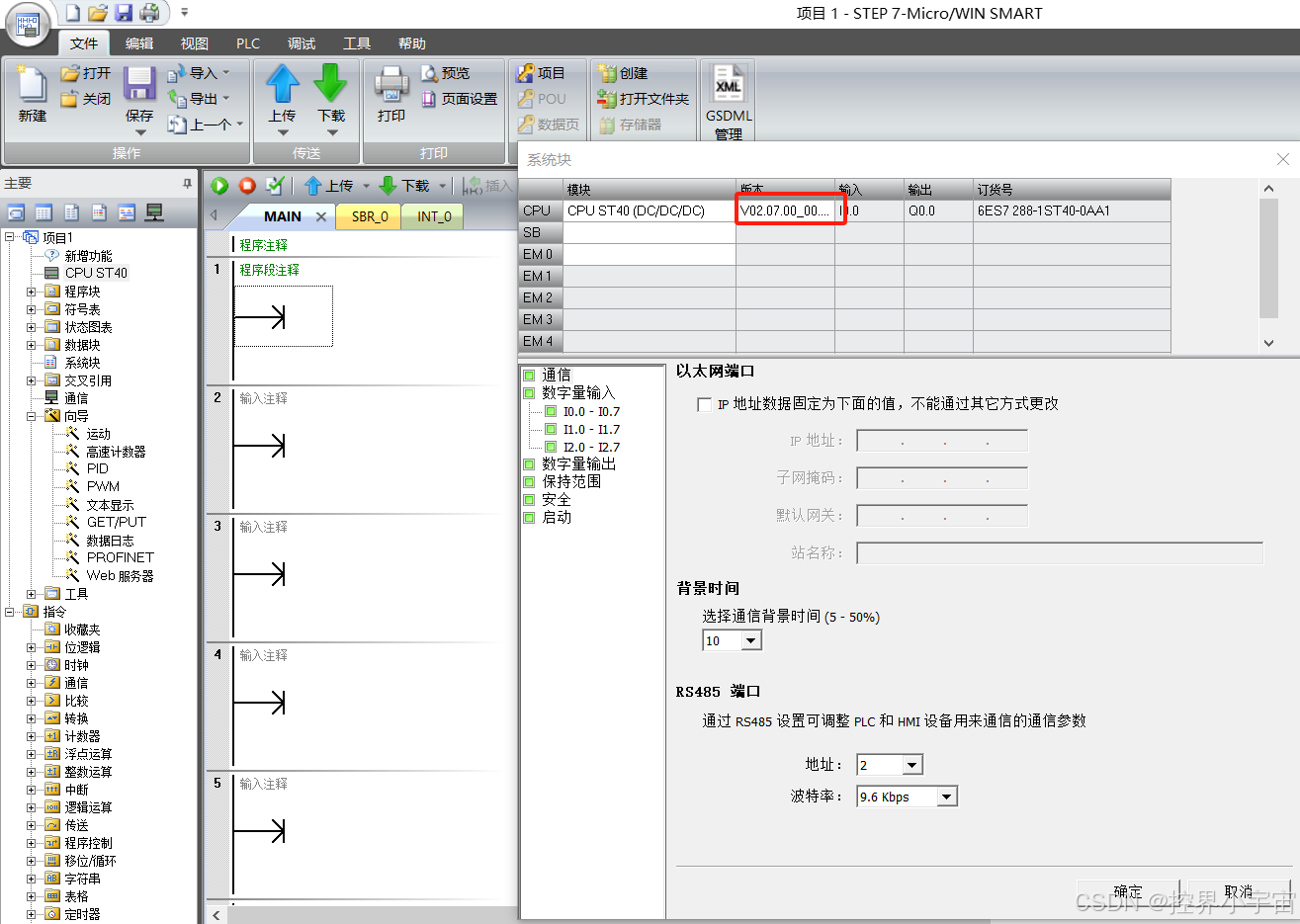

- 编程软件:STEP 7-Micro/WIN SMART(V2.7+,配置 S7-200 SMART)、TIA Portal(V15+,配置 S7-1200 及 PROFINET 网络)
- 驱动文件:S7-200 SMART CM01 的 GSDML 文件(从西门子官网下载,用于 TIA Portal 识别 CM01)
三、通信原理:主从关系与数据交换逻辑
PROFINET 通信中,“主从分工” 是核心:
- IO-Controller(如 S7-1200):主导网络,负责发送控制指令(输出数据)、接收设备状态(输入数据),管理通信周期和设备地址。
- IO-Device(S7-200 SMART+CM01):被动响应,接收控制器的输出数据,将自身状态通过输入数据反馈给控制器。
数据交换通过 “过程数据区” 实现:
- 控制器的 “输出区”(如 Q1152)→ 设备的 “输入区”(S7-200 SMART 的 VB 存储区,如 VB1000)
- 设备的 “输出区”(S7-200 SMART 的 VB 存储区,如 VB1100)→ 控制器的 “输入区”(如 I1152)
四、S7-200 SMART(IO-Device)基础组态步骤
以 “S7-1200 与 S7-200 SMART 通信” 为例,先完成 TIA Portal 中 IO-Device 的组态:
1. 导入 GSDML 文件:让 TIA Portal “认识” CM01
- 打开 TIA Portal,进入 “选项”→“管理通用站描述文件(GSD)”
- 点击 “安装”,选择下载的GSDML-V2.34-#Siemens-PLC200smart_CPU ST40-20251001-215643.xml文件,完成后在 “硬件目录→PROFINET IO→SIEMENS AG” 下可找到 “CM01”。
2. 组态网络:添加设备并建立连接
- 新建项目,添加 S7-1200 站(如 CPU 1214C)
- 进入 “网络视图”,从硬件目录拖拽 “CM01” 到网络中,用鼠标连接 S7-1200 的 PROFINET 接口与 CM01,形成物理链路。
3. 配置设备名称与 IP:通信的 “身份证”
- 选中 CM01,在 “属性→PROFINET 接口→设备名称” 中输入名称(如smart_io_device,后续必须与实际模块名称一致)。
- 配置 IP 地址(如192.168.0.2),建议与 S7-1200(如192.168.0.1)在同一网段。
4. 定义数据区:确定数据交换的 “地址”
- 双击 CM01 进入 “设备视图”,从硬件目录拖拽 CM01 的子模块(如 “1 Word In / 1 Word Out”)到插槽中。
- 此时 TIA Portal 会自动分配地址:
- 输出区(Controller→Device):S7-1200 的 Q116(即 PQW116)→ S7-200 SMART 的 VB1000(16 位)
- 输入区(Device→Controller):S7-200 SMART 的 VB1100(16 位)→ S7-1200 的 I116(即 PIW116)
- 编译并下载配置到 S7-1200。
五、小结:组态是基础,细节是关键
完成以上步骤,S7-200 SMART 作为 IO-Device 的网络组态已就绪。核心注意点:
- GSD 文件版本需与软件兼容(如 TIA V15 对应 GSDML V2.3+)
- 设备名称是 PROFINET 通信的 “唯一标识”,后续所有配置必须与其一致
- 数据区大小需根据实际需求选择(1Word/2Word 等),避免资源浪费
下一篇将聚焦程序编写,详解 S7-200 SMART 与 S7-1200 如何通过指令实现数据交互,以及调试技巧。
