Purple Pi OH产品规格书

1 产品概述

Purple Pi OH 为开源鸿蒙OpenHarmony入门级L2标准系统开发板,主控芯片为国产瑞芯微RK3566四核64位处理器芯片,厂家 触觉智能

1.1 产品简介

  1. 内存默认2GB/4GB LPDDR4,可选8GB
  2. 1T算力NPU,支持INT8/INT16,支持TensorFlow/MXNet/PyTorch/Caffe框架
  3. 1路HDMI2.0 支持4K@60Hz或1080P@120Hz
  4. 1路4-Lane MIPI-DSI,支持到1080P@60Hz
  5. 1路4-Lane MIPI-CSI摄像头
  6. 兼容树莓派双排针
  7. 1路自适应千兆以太网口
  8. WIFI蓝牙无线通信
  9. 板载 1路USB3.0,3路USB2.0
  10. PCBA尺寸,85mm*56mm

1.1产品外观及尺寸

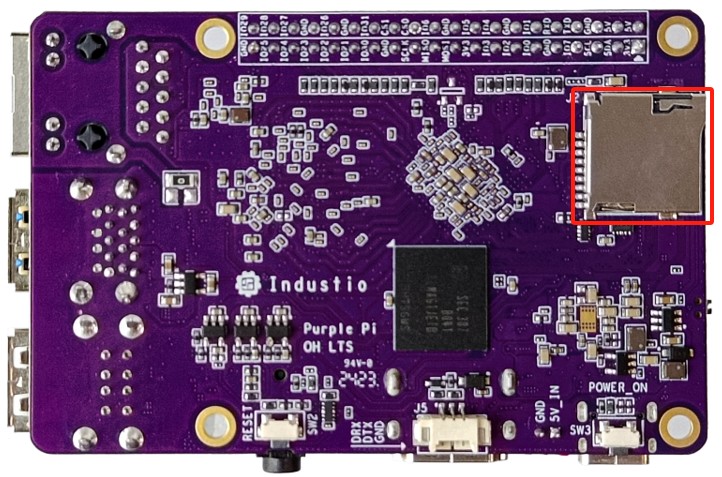

Purple Pi OH正面实物图,如下图所示:

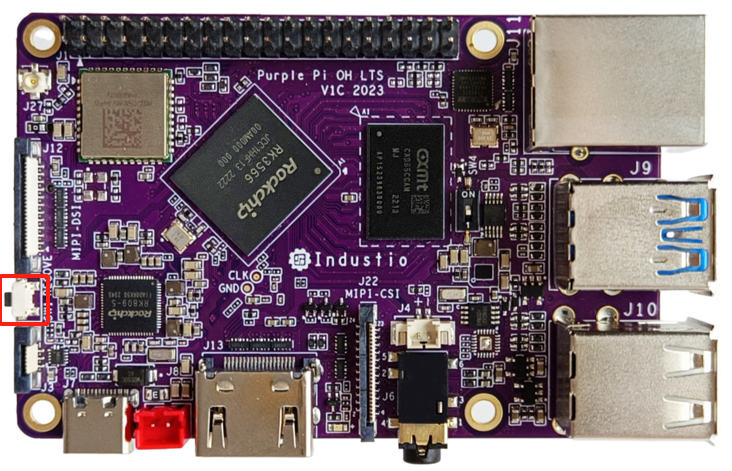

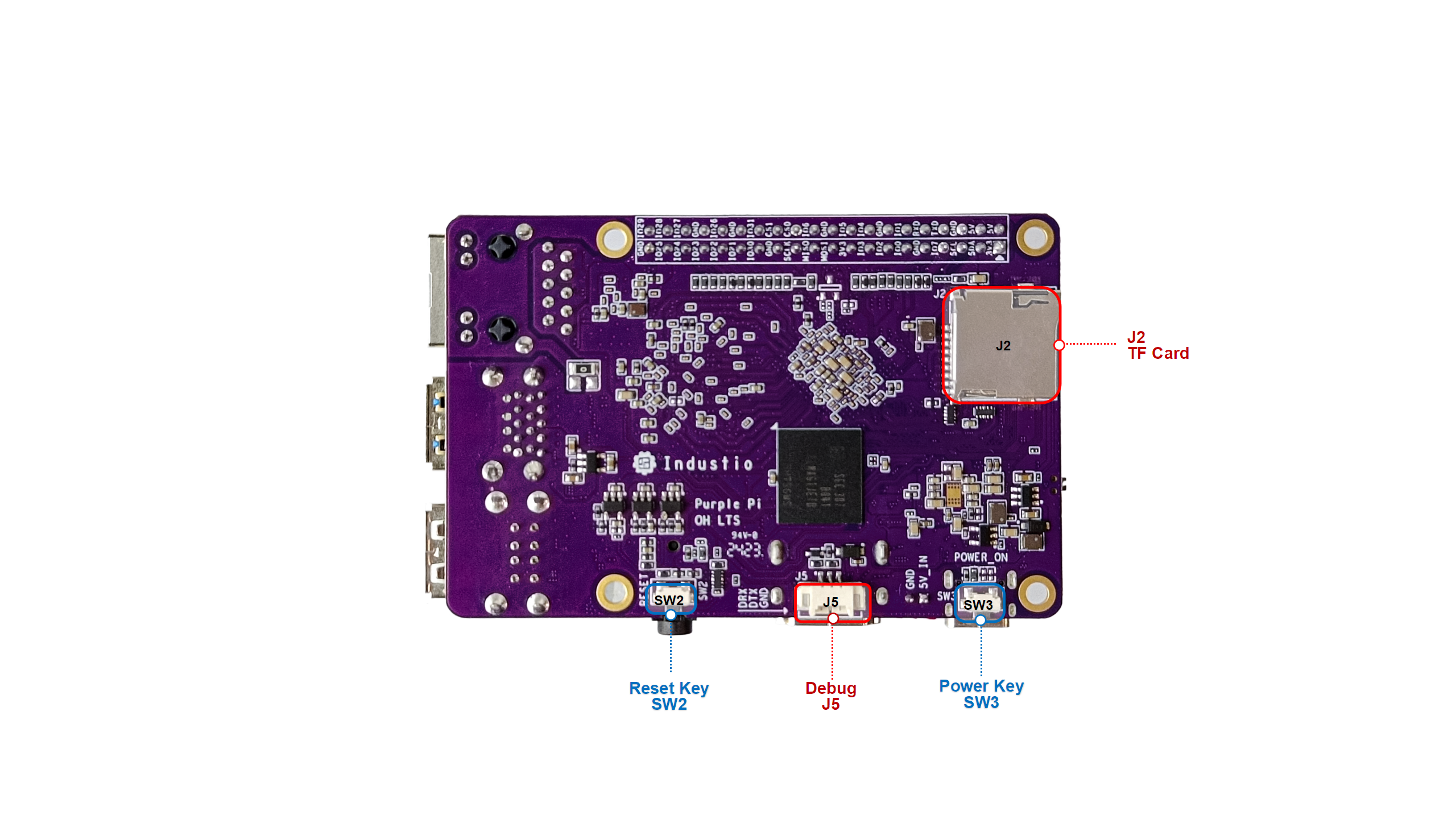

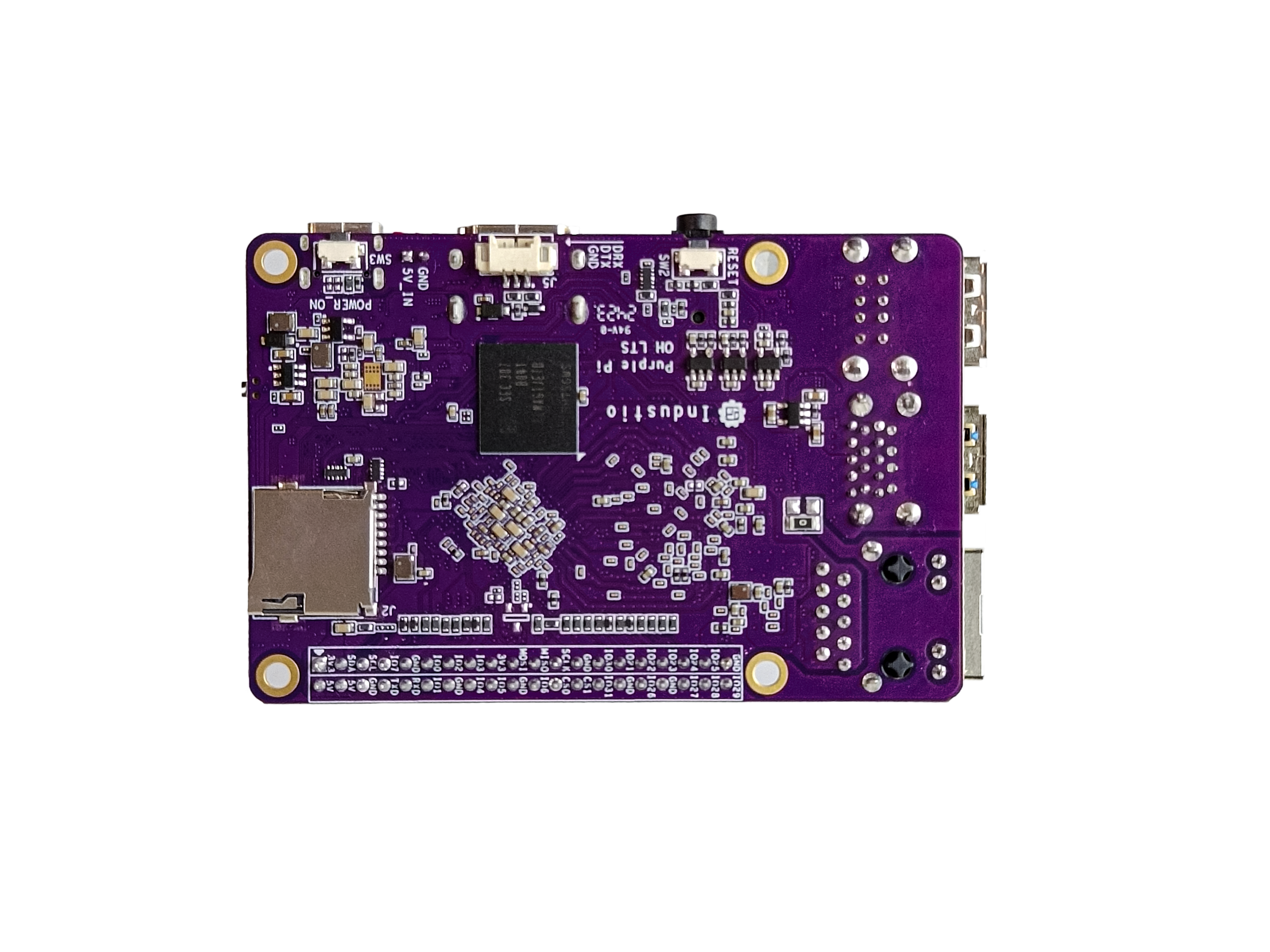

Purple Pi OH背面实物图,如下图所示:

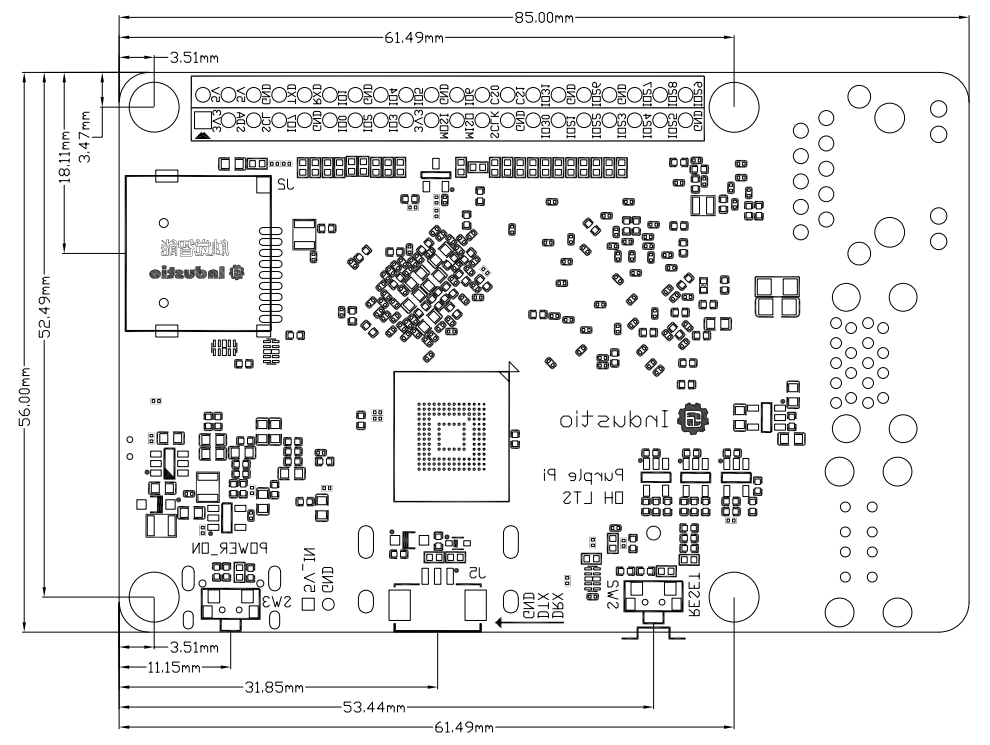

Purple Pi OH正面尺寸图,如下图所示:

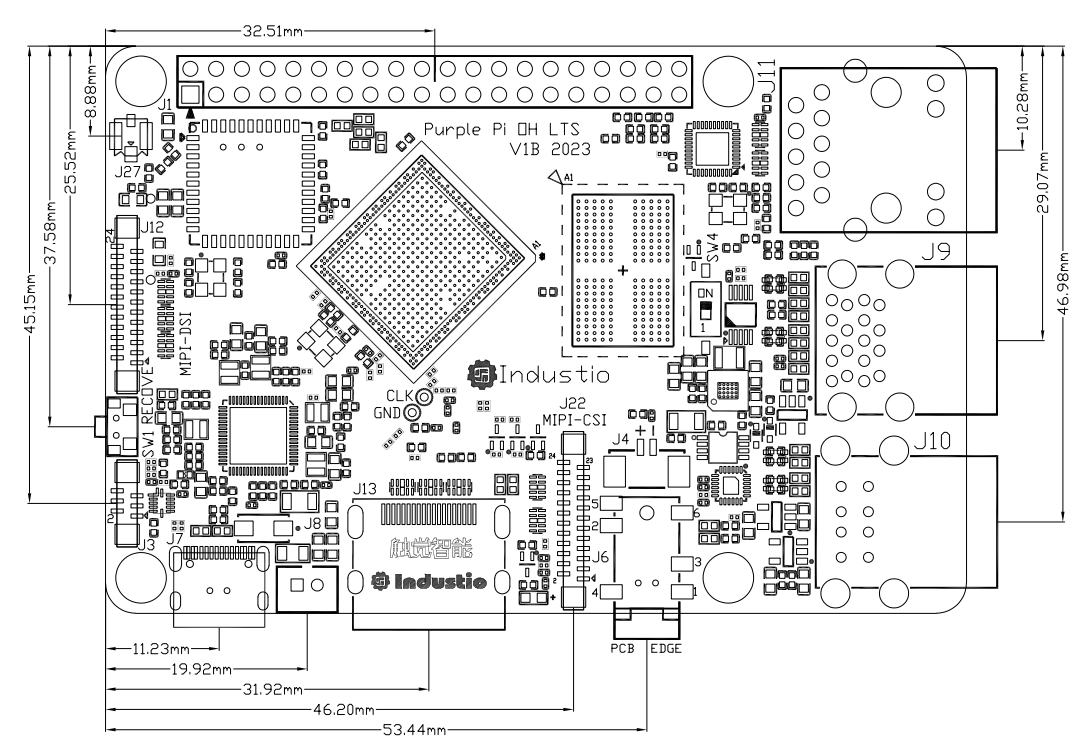

Purple Pi OH背面尺寸图,如下图所示:


2 技术参数

2.1 硬件参数

硬件参数如下表所示:

基本参数

SoC

RockChip RK3566

CPU

四核 64 位Cortex-A55 处理器,主频最高1.8GHz

GPU

Mali-G52 1-Core-2EE

支持 OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1 内嵌2D 加速硬件

NPU

1TOPS算力

VPU

支持4K 60fps H.264/H.265/VP9 视频解码

支持1080P 100fps H.264/H.265视频编码

支持8M ISP

内存

LPDDR4 默认2GB/4GB(最高支持8GB)

存储

eMMC 默认16GB/32GB(可选16GB/32GB/64GB/128GB)

硬件参数

以太网

1 × 千兆以太网(1000 Mbps)

无线网络

Purple Pi OH(支持单频2.4G WiFi)

Purple Pi OH Pro(支持双频2.4G/5.8G WiFi)

支持BT4.2及以上

显示接口

支持双屏同显

1 × HDMI2.0,支持4K@60fps 输出

1 × MIPI_DSI_TX,支持1920*1080@60fps 输出

摄像头

1 × MIPI_CSI 摄像头接口,支持单4-Lane 13M Sensor

音频接口

1 × HDMI 音频输出

1 × 耳机MIC音频输入

1 × 耳机音频输出

扩展接口

1 × USB 3.0 HOST(标准TYPE-A母座)

3 × USB 2.0 HOST(标准TYPE-A母座)

1 × USB 2.0 device(标准TYPE-C母座)

1 × Debug_UART(UART2)

1 × SPI

1 × I2C

3 × UART

1 × TP 座(I2C)

产品尺寸

8.5cm* 5.6cm*2cm

2.2 工作环境

工作环境如下表所示:

工作环境

工作温度

0~+70℃

工作湿度

0~90% RH 非冷凝

存储温度

-40~+85℃

2.3 系统支持

系统支持如下表所示:

序号

操作系统

支持

说明

1

Android

/

2

Debian

/

3

Ubuntu

/

4

OpenHarmony

/


3 接口定义

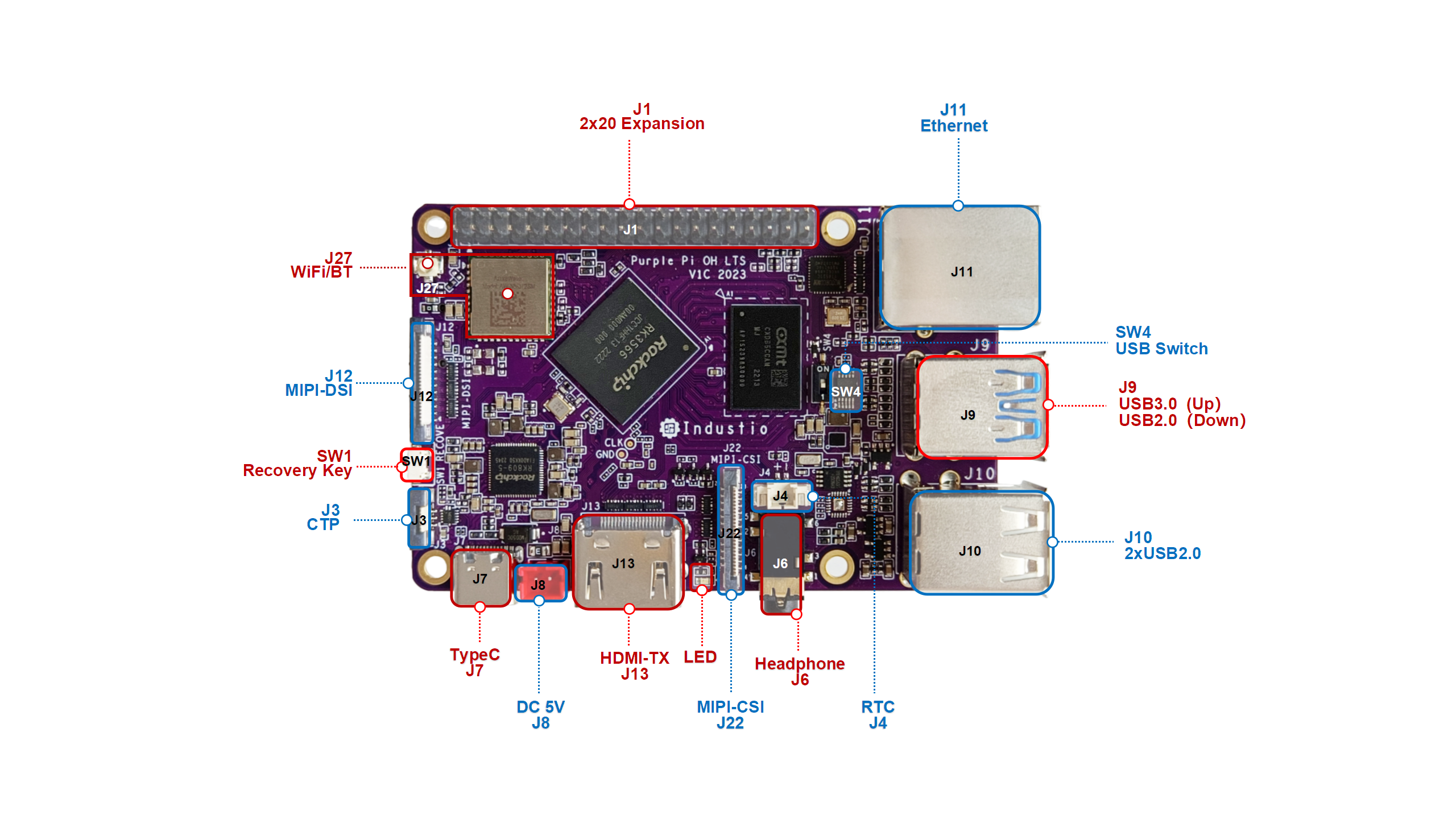

Purple Pi OH正面接口位号图,如下图所示:

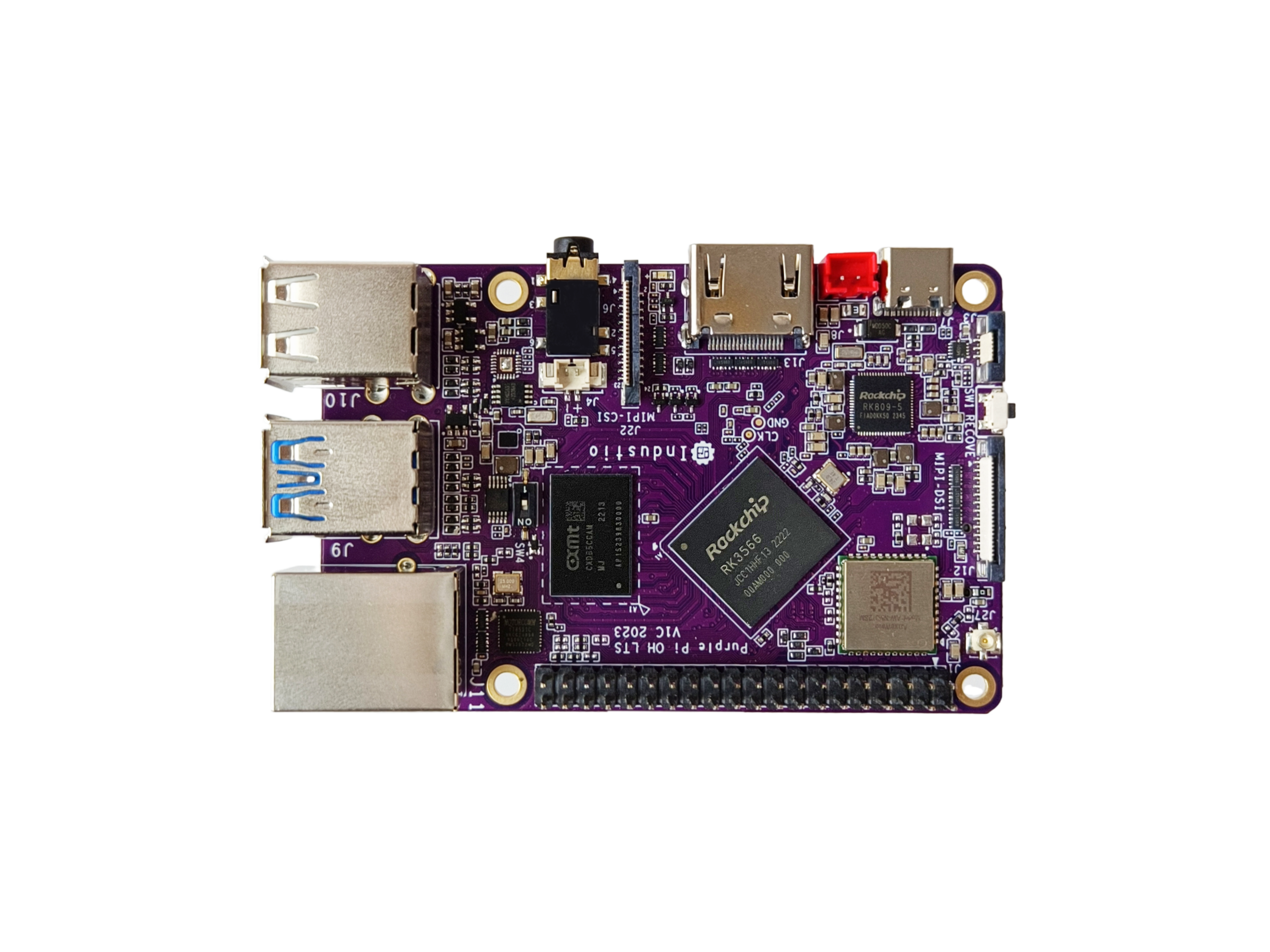

Purple Pi OH背面接口位号图,如下图所示:

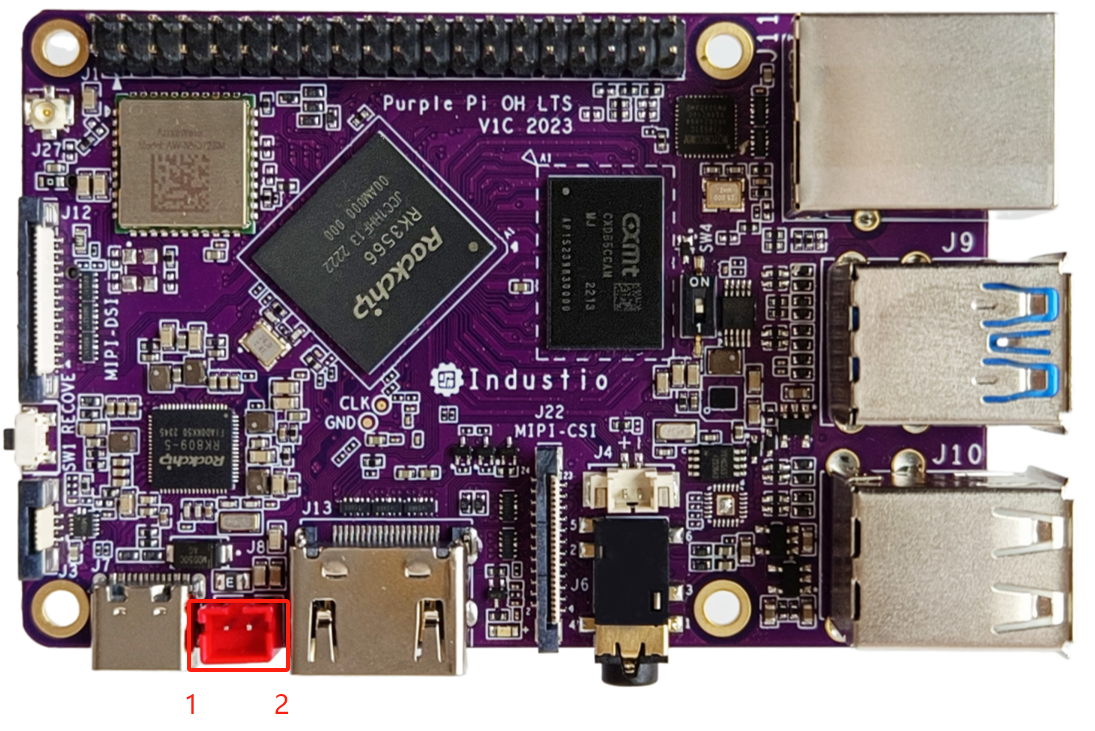

3.1 电源接口

主板额定电压:DC 5V

电流要求:大于或等于2A

注意:主板共有3个供电接口,其一是标准TYPE-C座 (J7),其二是红色的PH2.0-2Pin线对板连接器 (J8),其三是2*20Pin双排针 (J1)。

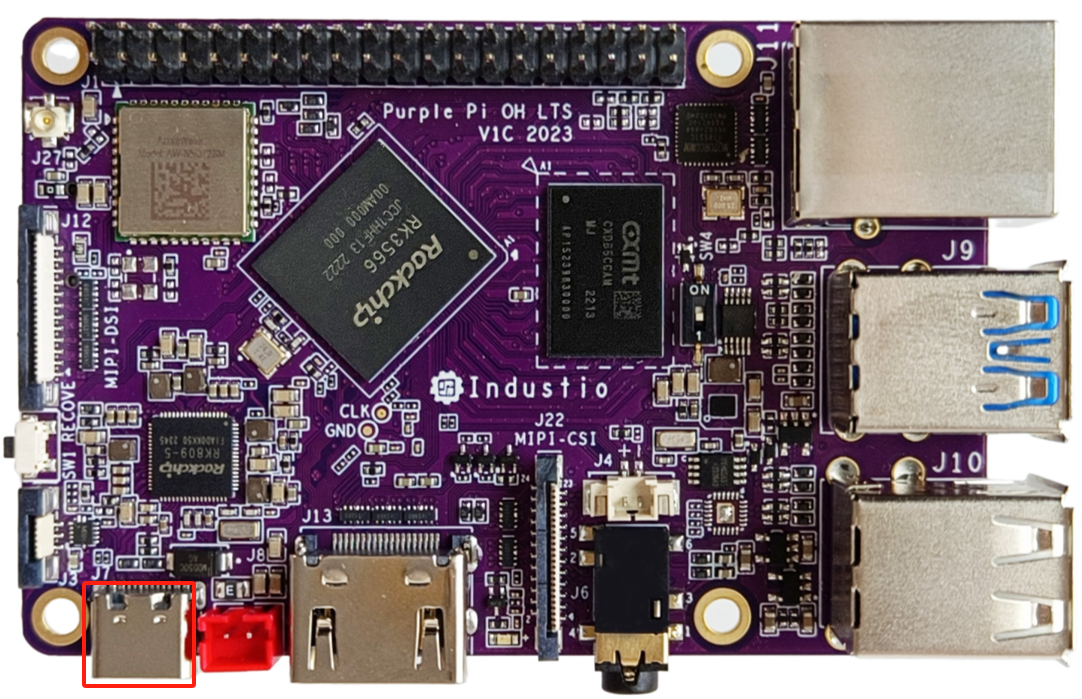

(J7) TYPE-C座如下图所示:

(J8) PH2.0-2P 直插 红色 引脚定义,如下图所示:

序号

定义

电平/V

说明

1

VDD_5V

5V

5V电源输入供电

2

GND

GND

电源地

(J1) 2.54mm双排针2x20Pin 直插 黑色 引脚定义,如下图所示:

序号

定义

电平/V

说明

2

VDD_5V

5V

5V电源输入供电

4

VDD_5V

5V

5V电源输入供电

6

GND

GND

电源地


3.2 以太网接口

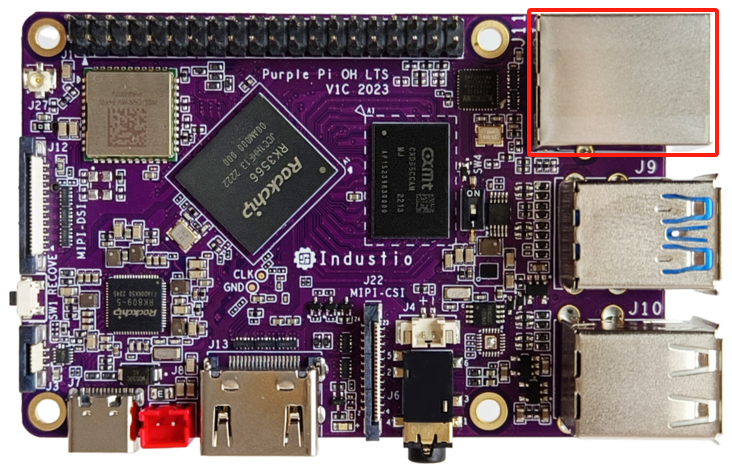

(J11) 自适应千兆以太网接口,如下图所示:

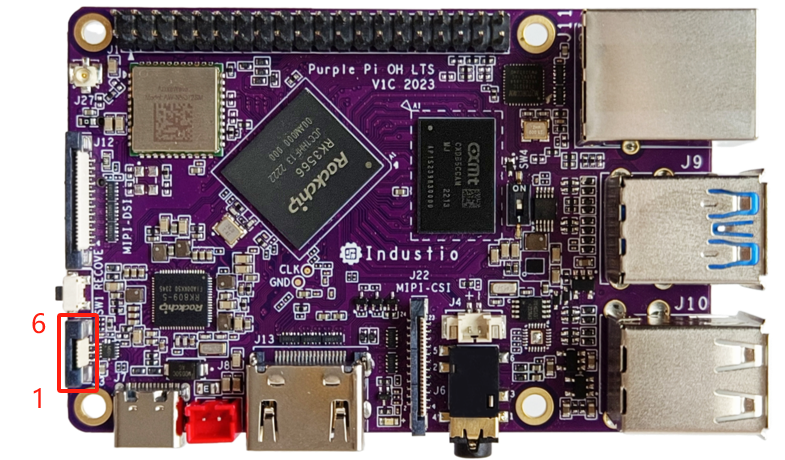

3.3 触摸接口

(J3) 6Pin FPC座 0.5mm 垂直抽拉式 单面触点 引脚定义,如下图所示:

序号

定义

电平/V

说明

1

VDD_3V3

3.3V

TP供电输出3.3V

2

TP_RST#

1.8V/3.3V

TP复位信号,默认1.8V,可改3.3V

3

TP_INT

1.8V/3.3V

TP中断信号,默认1.8V,可改3.3V

4

TP_SCL

1.8V/3.3V

I2C总线时钟信号,默认1.8V,可改3.3V

5

TP_SDA

1.8V/3.3V

I2C总线数据信号,默认1.8V,可改3.3V

6

GND

GND

电源地

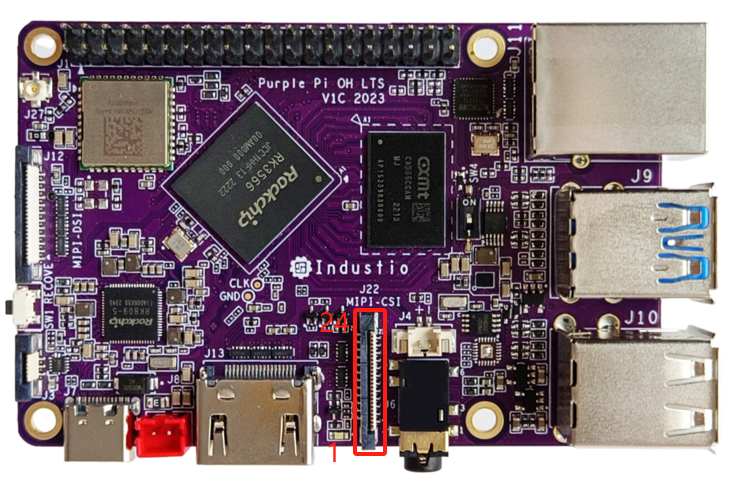

3.4 MIPI-CSI接口

(J22) 24Pin FPC座 0.5mm 垂直抽拉式 单面触点 引脚定义,如下图所示:

序号

定义

电平/V

说明

1

VCC2V8_DVP

2.8V

2.8V供电输出

2

VCC2V8_DVP

2.8V

3

VCC1V5_DVP

1.5V/1.2V

1.5V供电输出(可配置为1.2V)

4

VCC1V8_DVP

1.8V

1.8V供电输出

5

CIF_RST

1.8V

摄像头复位信号

6

CIF_PDN

1.8V

摄像头信号

7

SCL_CAM

1.8V

I2C总线信号

8

SDA_CAM

1.8V

9

CIF_CLK

1.8V

摄像头时钟信号

10

GND

GND

电源地

11

MIPI_CSI_D0N

/

MIPI_CSI_D0信号对

12

MIPI_CSI_D0P

/

13

GND

GND

电源地

14

MIPI_CSI_D1N

/

MIPI_CSI_D1信号对

15

MIPI_CSI_D1P

/

16

GND

GND

电源地

17

MIPI_CSI_CLKN

/

MIPI_CSI_CLK信号对

18

MIPI_CSI_CLKP

/

19

GND

GND

电源地

20

MIPI_CSI_D2N

/

MIPI_CSI_D2信号对

21

MIPI_CSI_D2P

/

22

GND

GND

电源地

23

MIPI_CSI_D3N

/

MIPI_CSI_D3信号对

24

MIPI_CSI_D3P

/

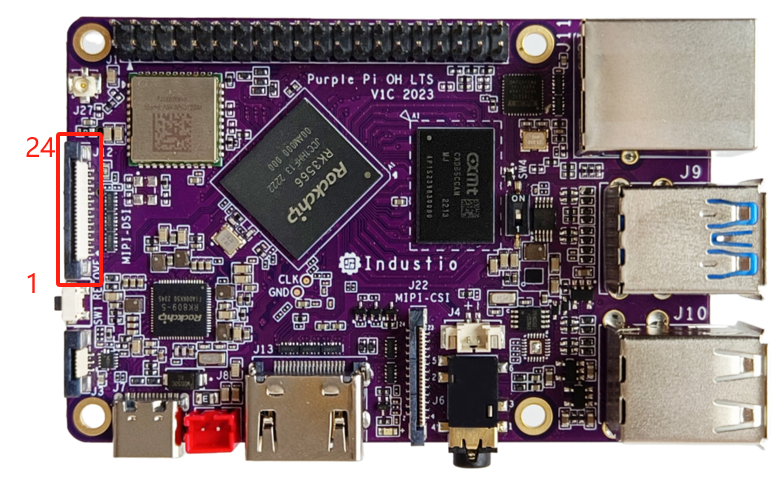

3.5 MIPI_DSI屏幕接口

(J12) 24Pin FPC座 0.5mm 垂直抽拉式 单面触点 引脚定义,如下图所示:

序号

定义

电平/V

说明

1

GND

GND

电源地

2

MIPI_DSI_TX0_D0N

/

MIPI_DSI_TX0_D0信号组

3

MIPI_DSI_TX0_D0P

/

4

GND

GND

电源地

5

MIPI_DSI_TX0_D1N

/

MIPI_DSI_TX0_D1信号组

6

MIPI_DSI_TX0_D1P

/

7

GND

GND

电源地

8

MIPI_DSI_TX0_CLKN

/

MIPI_DSI_TX0_CLK信号组

9

MIPI_DSI_TX0_CLKP

/

10

GND

GND

电源地

11

MIPI_DSI_TX0_D2N

/

MIPI_DSI_TX0_D2信号组

12

MIPI_DSI_TX0_D2P

/

13

GND

GND

电源地

14

MIPI_DSI_TX0_D3N

/

MIPI_DSI_TX0_D3信号组

15

MIPI_DSI_TX0_D3P

/

16

MIPI_DSI_RST

1.8V

屏幕复位信号输出

17

VCC_1V8

1.8V

屏幕1.8V供电输出

18

19

VCC_3V3

3.3V

屏幕3.3V供电输出

20

21

LED-_K

/

背光恒流源阴极输出

22

23

LED+_A

/

背光恒流源阳极输出

24

注意:屏幕背光电流可通过更改物料调节,默认80mA。


3.6 调试串口

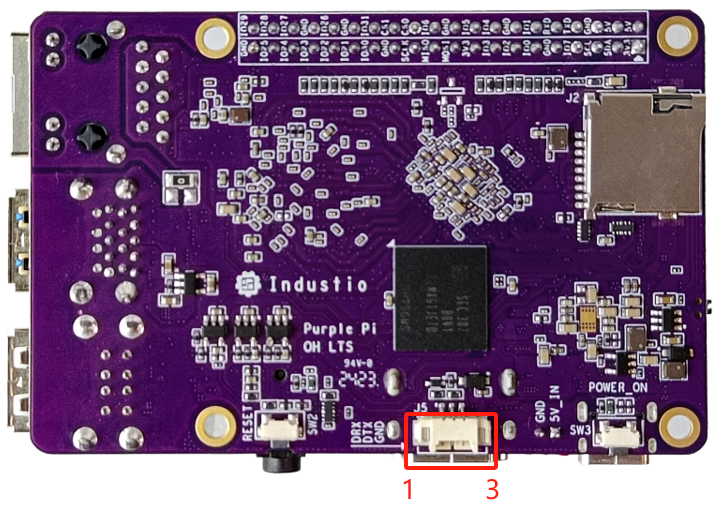

(J5) MX1.25-3P 卧贴 米白色 引脚定义,如下图所示:

序号

定义

电平/V

说明

1

UART2_RX

3.3V

调试串口信号输入

2

UART2_TX

3.3V

调试串口信号输出

3

GND

电源地

电源地


3.7 耳机接口

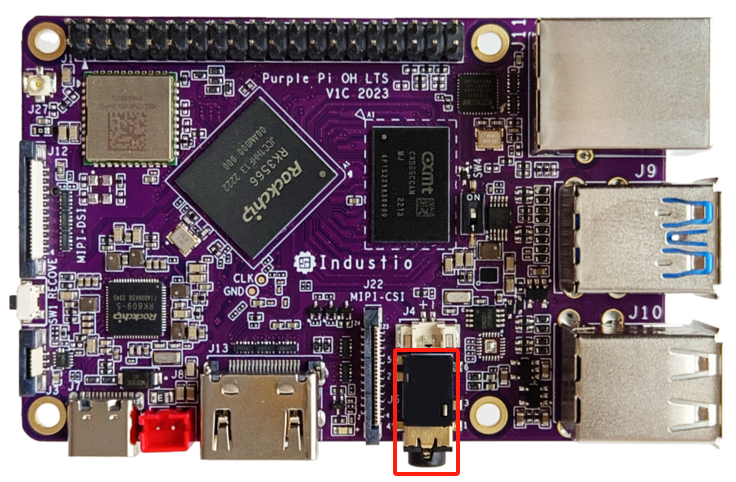

(J6) 支持一路CTIA标准四节耳机座,如下图所示:

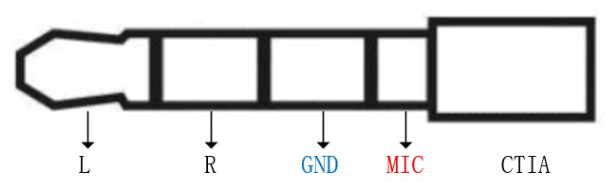

国标(OMTP)和美标(CTIA)的区别在于MIC和GND,两者相反。美标耳机的插头,如下图所示:


3.8 Recovery按键

SW1烧录键,用于通过USB升级烧录系统固件,如下图所示:

注意:TYPE-C和双层USB3.0的下层接口复用了,通过SW4拨码开关进行切换,SW4详细复用操作请看下文3.16 USB切换开关。


3.9 HDMI

  1. HDMI 支持HDMI1.4 和HDMI2.0,支持4K@60HZ。

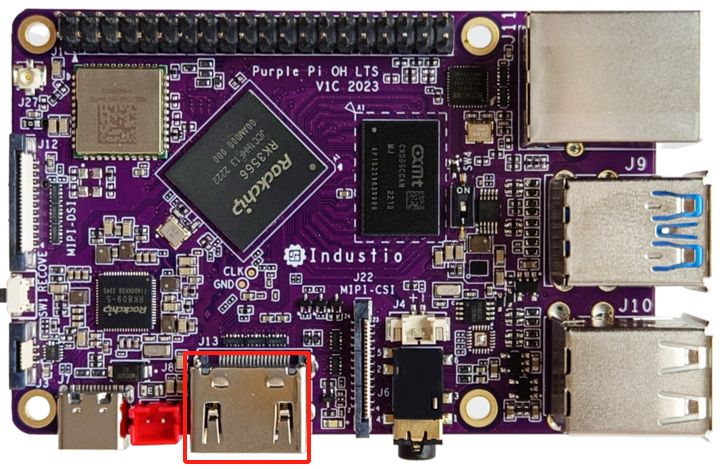

  2. HDMI 连接器为 标准HDMI A型接口 ,宽度为14mm,如下图所示:


3.10 RTC电池座

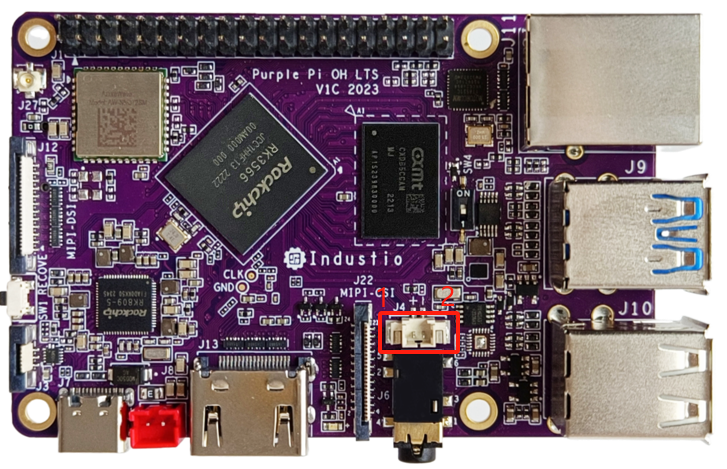

(J4) MX1.25-2P 立式 米白色 引脚定义,如下图所示:

序号

定义

电平/V

说明

1

VBAT

3V

电池正极

2

GND

GND

电池负极

RTC电池参考图片,如下图所示:


3.11 双排针

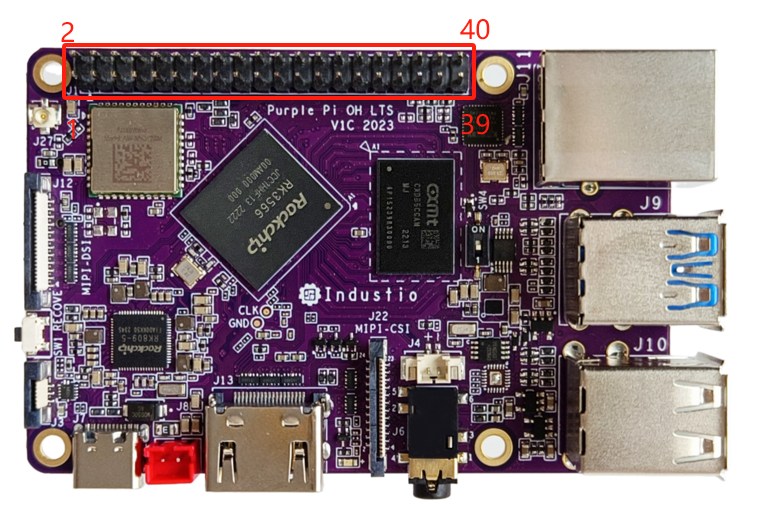

(J1) 双排针如下图所示:

序号

定义

电平/V

说明

1

VDD_3V3

3.3V

供电输出3.3V

2

VDD_5V

5V

可做5V输入供电,也可输出5V

3

I2C2_SDA_M1

3.3V

I2C数据信号

4

VDD_5V

5V

可做5V输入供电,也可输出5V

5

I2C2_SCL_M1

3.3V

I2C时钟信号

6

GND

GND

电源地

7

GPIO_7

3.3V

GPIO0_C7_d

8

UART_TXD

3.3V

主板串口输出

9

GND

GND

电源地

10

UART_RXD

3.3V

主板串口输入

11

GPIO_0

3.3V

GPIO0_B7_d

12

GPIO_1

3.3V

GPIO0_C6_d

13

GPIO_2

3.3V

GPIO0_C4_d

14

GND

GND

电源地

15

GPIO_3

3.3V

GPIO0_C5_d

16

GPIO_4

3.3V

GPIO3_D4_d

17

VDD_3V3

3.3V

供电输出3.3V

18

GPIO_5

3.3V

GPIO3_D5_d

19

SPI_MOSI

3.3V

SPI数据信号

20

GND

GND

电源地

21

SPI_MISO

3.3V

SPI数据信号

22

GPIO_6

3.3V

GPIO4_A2_d/UART7_TX_M2

23

SPI_SCLK

3.3V

SPI时钟信号

24

SPI_CS0

3.3V

SPI片选信号0

25

GND

GND

电源地

26

SPI_CS1

3.3V

SPI片选信号1

27

GPIO_30

3.3V

GPIO4_B2_d/I2C4_SDA_M0

28

GPIO_31

3.3V

GPIO4_B3_d/I2C4_SCL_M0

29

GPIO_21

3.3V

GPIO4_A4_d/UART9_TX_M2

30

GND

GND

电源地

31

GPIO_22

3.3V

GPIO3_D1_d

32

GPIO_26

3.3V

GPIO3_D0_d

33

GPIO_23

3.3V

GPIO3_D2_d

34

GND

GND

电源地

35

GPIO_24

3.3V

GPIO3_D7_d

36

GPIO_27

3.3V

GPIO3_D3_d

37

GPIO_25

3.3V

GPIO4_A5_d/UART9_RX_M2

38

GPIO_28

3.3V

GPIO3_D6_d

39

GND

GND

电源地

40

GPIO_29

3.3V

GPIO4_A3_d/UART7_RX_M2


3.12 LED指示灯

LED指示灯如下图所示:

颜色

定义

电平/V

说明

蓝灯

System_LED

3.3V

上电常亮,系统运行状态指示灯,频率表示当前CPU负荷

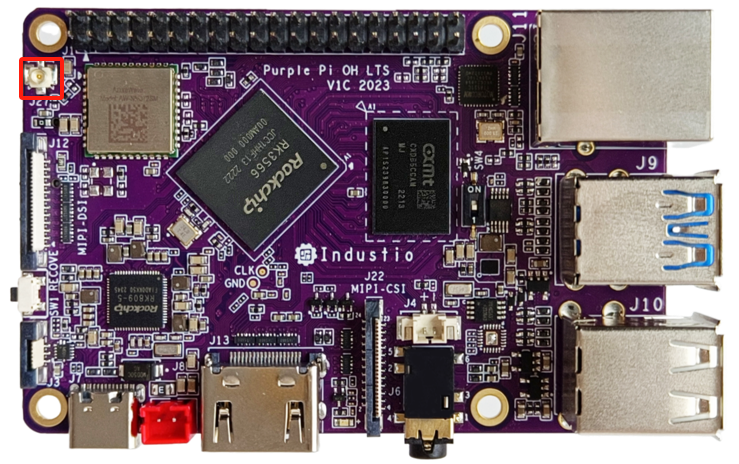

3.13 WiFi/蓝牙

(J27) 板载WiFi/蓝牙模组,WiFi天线采用IPEX 1代座,如下图所示:

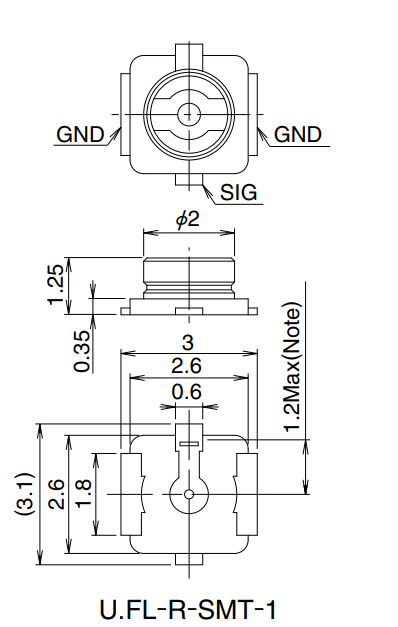

IPEX天线座示意图,如下图所示:


3.14 TF卡座

(J2) TF卡座支持SD3.0, 支持高速SD卡,如下图所示:


3.15 USB接口

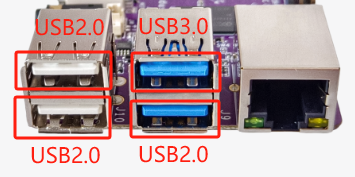

主板引出4路USB,2路用USB3.0 TYPE-A母座引出,2路用USB2.0 TYPE-A母座引出。USB 3.0接口默认提供5V@1A的驱动能力,USB 2.0接口默认提供5V@0.5A的驱动能力,每路供电可单独通过GPIO控制输出,如下图所示:

注意:USB TYPE-C(J7) 作为系统烧录调试口,和双层USB 3.0的下层接口复用了,通过SW4拨码开关进行切换。


3.16 USB切换开关

1.27mm拨码开关:

1、将开关拨到1这一侧,USB将切换到TYPE-C接口作为烧录调试口。

2、将开关拨到ON这一侧,USB将切换到双层USB 3.0的下层作为USB HOST功能口,如下图所示:


4. 型号

默认配置型号如下表所示:

采购型号

LPDDR4

eMMC

WiFi/BT

标称工作温度

Purple Pi OH

2GB

16/32GB

802.11b/g/n + BT5.1

0℃ ~ +70℃

Purple Pi OH Pro

4GB

32GB

802.11ac/a/b/g/n + BT4.2

0℃ ~ +70℃


5 电气性能

5.1 标准电源

标准电源如下表所示:

属性

最小

典型

最大

标准电源输入

电压

4.8V

5V

5.25V

电流

1A

/

/

5.2 功耗说明

功耗说明如下表所示:

属性

功能

典型

最大

标准电源

(5V输入)

工作电流

(HDMI输出1080p)

启动过程

/

650mA

静止桌面

180mA

/

WiFi在线视频

400-600mA

700mA

待机电流

不接外设,关闭WiFi/BT

6mA

/

关机电流

不接外设,关闭WiFi/BT

<1mA

/

5.3 USB供电

USB供电如下表所示:

属性

电压

典型电流

最大电流

标准电源

USB3.0

5V

/

1000mA

USB2.0

5V

/

500mA

注意:USB 外设总电流建议不超过 1500mA ,否则会导致机器无法正常运转。

7 使用注意事项

主板在使用时,请特别注意以下事项:

  1. 从包装盒中取出主板后,请确认没有由于运输过程造成的针脚或其它短路再上电。
  2. 电子产品对静电非常敏感,拿主板前,请戴上静电手环或静电手套以将您身上的静电导走。
  3. 请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态,以避免瞬间的电源冲击造成敏感元件的损坏。
  4. 通过线材连接外设时,请确保各外设针脚定义和主板接口对应,避免因线序错误导致短路烧板。
  5. 螺丝固定主板时,注意避免板卡因变形导致PCB开路或元件脱落。
  6. 连接外设如USB/双排针时,注意电流限制。
  7. 选择电源时注意电压和电流符合主板及外设功率要求。
  8. 设计整机产品时,应考虑主板散热和限高问题。
  9. 平时不使用主板的时候,请将主板放置在静电桌垫或静电袋内密封保存。
