最后一天，迎接放假，南京到杭州，杭州转深圳，连夜去香港，为了减少行李，换成了看电子书。
祝大家假期快乐🎉🎉
知识点
Vivado 有内嵌的逻辑分析仪，叫做 ILA
在 Xilinx 的 Vivado 设计套件中，集成逻辑分析仪（Integrated Logic Analyzer，ILA）是一个强大的调试工具，允许工程师在 FPGA 设计运行时对内部信号进行实时观测和分析。以下从多个方面对 ILA 进行介绍：
- 功能特点
- 信号捕获：能实时采集 FPGA 内部信号的状态变化。工程师可以定义需要观察的信号列表，ILA 会按照设定的触发条件对这些信号进行采样并存储数据。
- 触发机制：支持丰富的触发模式，如简单的边沿触发（上升沿、下降沿）、电平触发，也支持复杂的逻辑触发，即基于多个信号的逻辑组合（与、或、非等逻辑关系）来触发数据采集。这使得工程师能够精准地捕获到感兴趣的特定事件或信号状态。
- 数据存储与查看：采集到的数据会存储在 ILA 核内部的存储器中，工程师可以通过 Vivado 的硬件调试工具界面查看这些数据，以波形图或列表形式直观展示信号的变化情况，方便分析信号的时序关系、数据值变化等。
- 工作原理
- ILA 核插入：在设计开发过程中，工程师通过 Vivado 的 IP Integrator 工具将 ILA 核插入到设计的 HDL 代码（如 Verilog 或 VHDL）中。ILA 核就像一个虚拟的逻辑分析仪，与目标信号相连，实时监测这些信号。
- 采样时钟：ILA 需要一个采样时钟来确定何时对信号进行采样。该时钟可以是设计中的某个时钟信号，采样频率决定了采集数据的时间分辨率。
- 触发与数据采集：当满足预先设定的触发条件时，ILA 开始按照采样时钟采集并存储信号数据。存储深度决定了能够保存的采样数据量，工程师可根据需求进行配置。
- 使用流程
- 添加 ILA 核：在 Vivado 的 IP Catalog 中搜索并添加 ILA 核到设计工程中。
- 连接信号：将需要观测的内部信号与 ILA 核的输入端口相连，同时为 ILA 核提供采样时钟等必要信号。
- 配置 ILA 核：通过图形化界面或 HDL 代码对 ILA 核进行配置，包括设置触发条件、采样深度、采样时钟频率等参数。
- 综合、实现与下载：完成 ILA 核配置后，对整个设计进行综合、实现，生成比特流文件并下载到目标 FPGA 硬件上。
- 调试分析：使用 Vivado 的硬件调试工具打开 ILA 数据观测窗口，查看采集到的信号波形，分析设计运行状态，定位和解决潜在问题。
- 应用场景
- 时序分析：检查不同信号之间的时序关系是否符合设计预期，排查时序违规问题，如建立时间和保持时间不满足等。
- 状态机调试：观察状态机的状态转移是否正确，确定状态机在特定输入条件下是否进入预期状态，快速定位状态机设计中的错误。
- 数据传输验证：在数据总线、通信接口等数据传输模块的调试中，通过 ILA 观察数据的传输过程，验证数据的正确性和完整性。
阅读

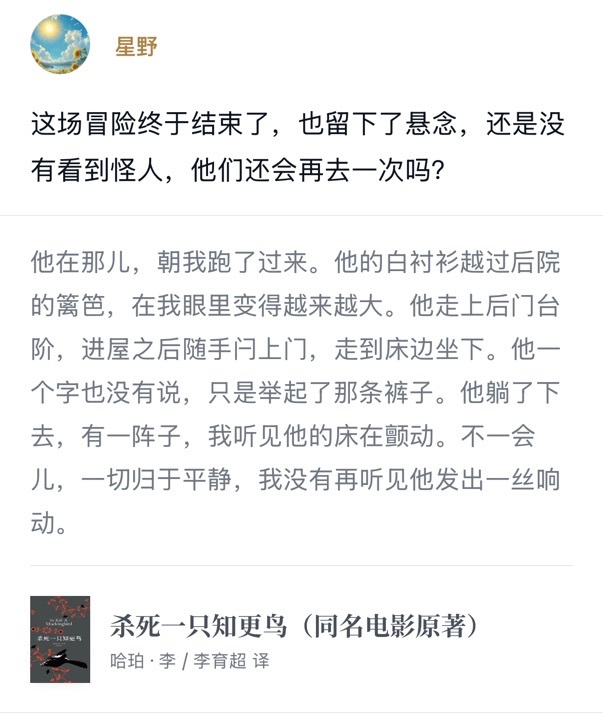

《杀死一只知更鸟》
第六章 结束
