浅谈蓝牙的连接基石

本篇文章我们来聊聊蓝牙是怎么连接的，就拿手机和耳机连接来说，我们知道在手机蓝牙设置列表搜索到耳机后，点击就可以进行连接了，但这在蓝牙芯片是怎么工作的呢，我们将聚焦在最关键的两个底层环节：设备发现（查询/查询扫描）和连接发起（寻呼/寻呼扫描）。这就像是在派对上，你先环顾四周看看有谁（搜索到耳机），然后锁定目标，径直走过去打招呼（连接耳机）。

第一部分：查询与查询扫描 - “有人吗？”

这个过程的目标是：主设备如何在一个完全未知的环境中，找到那些愿意被发现的从设备。

1. 主设备行为 - 发起查询

目标：发送查询请求，并收集响应。
HCI 命令：
嵌入式工程师在主机上会调用一个核心的HCI命令来启动这个过程：
HCI_Inquiry
这个命令通常需要参数：
1. LAP：查询访问码，固定为0x9E8B33，像是一个广播频道的通用ID。
2. Inquiry_Length：一次查询持续的最长时间（如10.24秒）。时间越长，发现设备的概率越高，功耗也越大。
3.Num_Responses：期望收到的最大响应数量，达到后提前结束查询。
控制器行为：
1.切换状态：蓝牙控制器（芯片）收到HCI_Inquiry 命令后，会进入 查询状态。
2.发送ID Packet：在接下来的时间内，控制器按照 查询跳频序列，在32个信道上轮流停留足够长的时间（通常是1.28秒的整数倍）。在每个信道上，它都会重复发送一种非常简单的数据包——ID Packet。这个包只包含两个东西：LAP 和 主设备自身的时钟估计。它就像一个灯塔，在特定频率上闪烁“有人吗？”的信号。
3.监听响应：发送完ID包后，主设备会短暂切换到接收模式，监听来自从设备的响应。
空口包展示：

2. 从设备行为 - 查询扫描

目标：监听查询请求，并做出响应。
HCI 命令：
要让一个从设备能够被发现，开发者需要将其设置为可发现模式。这通常通过以下命令实现：
HCI_Write_Scan_Enable
参数设置为 0x03（ Inquiry Scan enabled, Page Scan enabled）。
控制器行为：
FHS Packet是什么？ 这是从设备的“身份证”，包含了最关键的信息：
BD_ADDR：从设备的48位蓝牙地址。
Class of Device：设备类型（如手机、耳机、电脑）。
本地时钟：从设备自身的时钟信息，这对后续的寻呼过程至关重要！
1.周期性监听：从设备不会一直监听，那样太耗电。它会周期性地（例如，每1.28秒或2.56秒）进入 查询扫描状态，持续一个窗口时间（如11.25毫秒）。
2.监听ID Packet：在查询扫描窗口内，控制器按照 查询响应跳频序列 在32个信道上进行扫描。当它监听到一个与通用查询LAP（0x9E8B33）匹配的ID包时，就知道有主设备在找它。
3.随机延迟与响应：为了避免多个从设备同时响应造成冲突，从设备会等待一个随机长度的时隙（0到639.375毫秒），然后跳频到下一个约定的信道，发送 FHS Packet 作为响应。
4. 查询过程的结束: 主设备在收到足够数量的响应（Num_Responses）或达到超时时间（Inquiry_Length）后，查询过程结束。控制器会向主机发送 HCI_Inquiry_Complete 事件，并附带所有收集到的从设备信息。

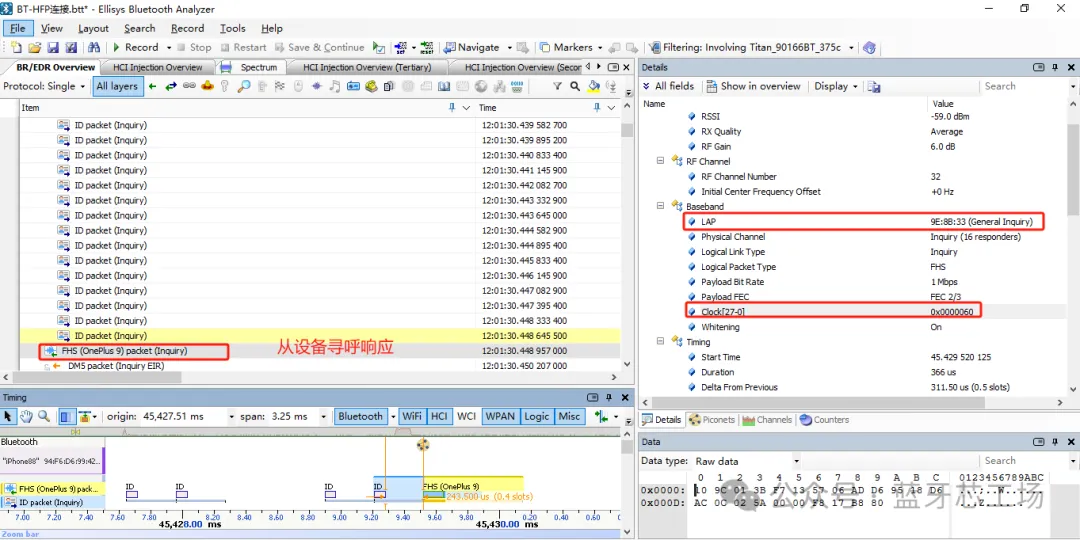

空口包展示：

第二部分：寻呼与寻呼扫描 - “你好，我们聊聊？

在查询阶段，主设备已经拿到了心仪从设备的 BD_ADDR 和 时钟信息。寻呼过程的目标就是：基于这些信息，快速与指定的从设备建立稳定的物理链路（ACL连接）。

1. 物理基础：时钟预测与同步

这是蓝牙最精妙的设计之一。每个蓝牙设备都有一个内部28位的自由运行的时钟。寻呼的核心思想是：主设备利用获取到的从设备时钟信息，预测从设备当前在哪个信道上“监听呼叫”，从而直接去那个频道上“精准敲门”。

同样，也有两套对应的跳频序列：
寻呼跳频序列：主设备使用，由从设备的 BD_ADDR 和 预测的时钟 计算得出。
寻呼扫描跳频序列：从设备使用，由自身的 BD_ADDR 和 本地时钟 计算得出。

2. 主设备行为 - 发起寻呼

目标：与指定BD_ADDR的从设备建立连接。
HCI 命令：
最直接的命令是：
HCI_Create_Connection
参数包括：从设备的 BD_ADDR、包类型、角色切换策略等。
控制器行为：
1.切换状态：控制器进入 寻呼状态。
2.预测与发送：控制器根据从设备的BD_ADDR和之前获取的时钟信息，预测从设备当前正在监听哪个寻呼扫描信道。然后，它就在这个预测的信道上发送 ID Packet。但这次，ID Packet里包含的不再是通用查询LAP，而是从设备BD_ADDR的低24位地址（LAP）！这是一个“点名呼叫”。
3.Trains机制：由于时钟预测可能存在微小偏差，主设备会在一系列（通常为16个）相关的信道上重复发送这个ID包，形成一个“呼叫序列”，确保从设备一定能听到。
4.等待并确认：发送后，主设备监听从设备的响应。一旦收到从设备的回应（一个包含自身BD_ADDR的ID包），主设备会立即发送一个 FHS Packet，告诉从设备：“我是主设备（我的BD_ADDR），这是我的时钟，以后我们用这个新的信道跳频序列通信”。
5.链路建立：从设备确认FHS包后，双方就切换到新的信道跳频序列，进入连接状态。此时，物理链路（ACL链路）已经建立。

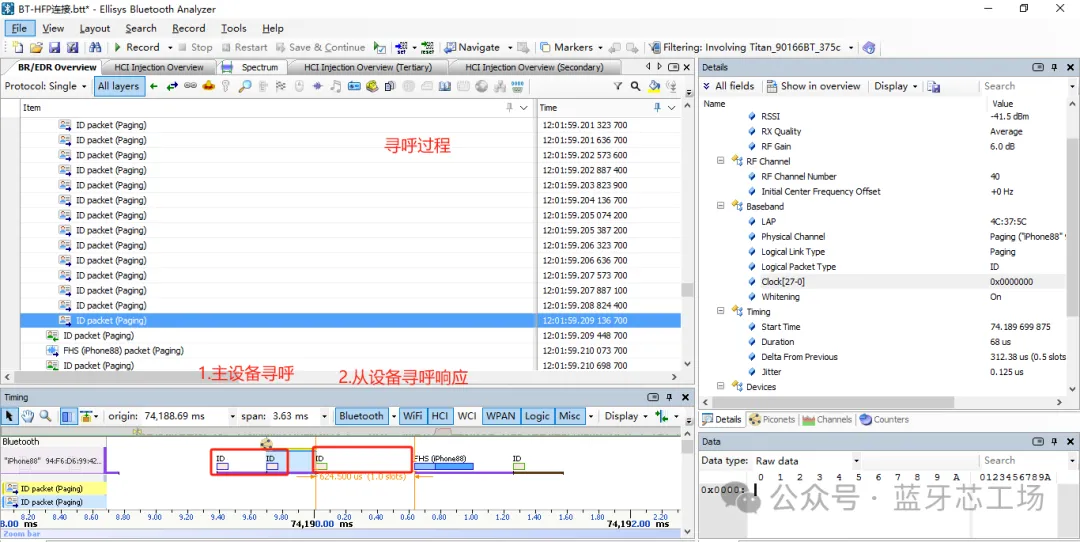

空口包展示：

3. 从设备行为 - 寻呼扫描

目标：监听是否有主设备想与自己建立连接。
HCI 命令：
同样由 HCI_Write_Scan_Enable 命令控制（参数通常为 0x03）。
控制器行为：
1.周期性监听：与查询扫描类似，从设备也周期性地进入 寻呼扫描状态。
2.监听专属ID Packet：在扫描时，它计算自身的寻呼扫描序列，并监听包含 自身LAP 的ID包。
3.响应与同步：一旦听到主设备在“喊自己的名字”，从设备会立即回应一个ID包，并开始与主设备交换时钟信息，最终同步到主设备发来的新跳频序列上，进入连接状态，并默认成为从角色。
4. 寻呼扫描的模式
从设备可以配置不同的寻呼扫描模式，以在响应速度和功耗之间取得平衡：
R0：强制监听较长时间，响应速度慢，但更可靠。
R1：标准模式，在速度和功耗间平衡。
R2：监听窗口很短，响应最快，但功耗最高。

空口包展示：

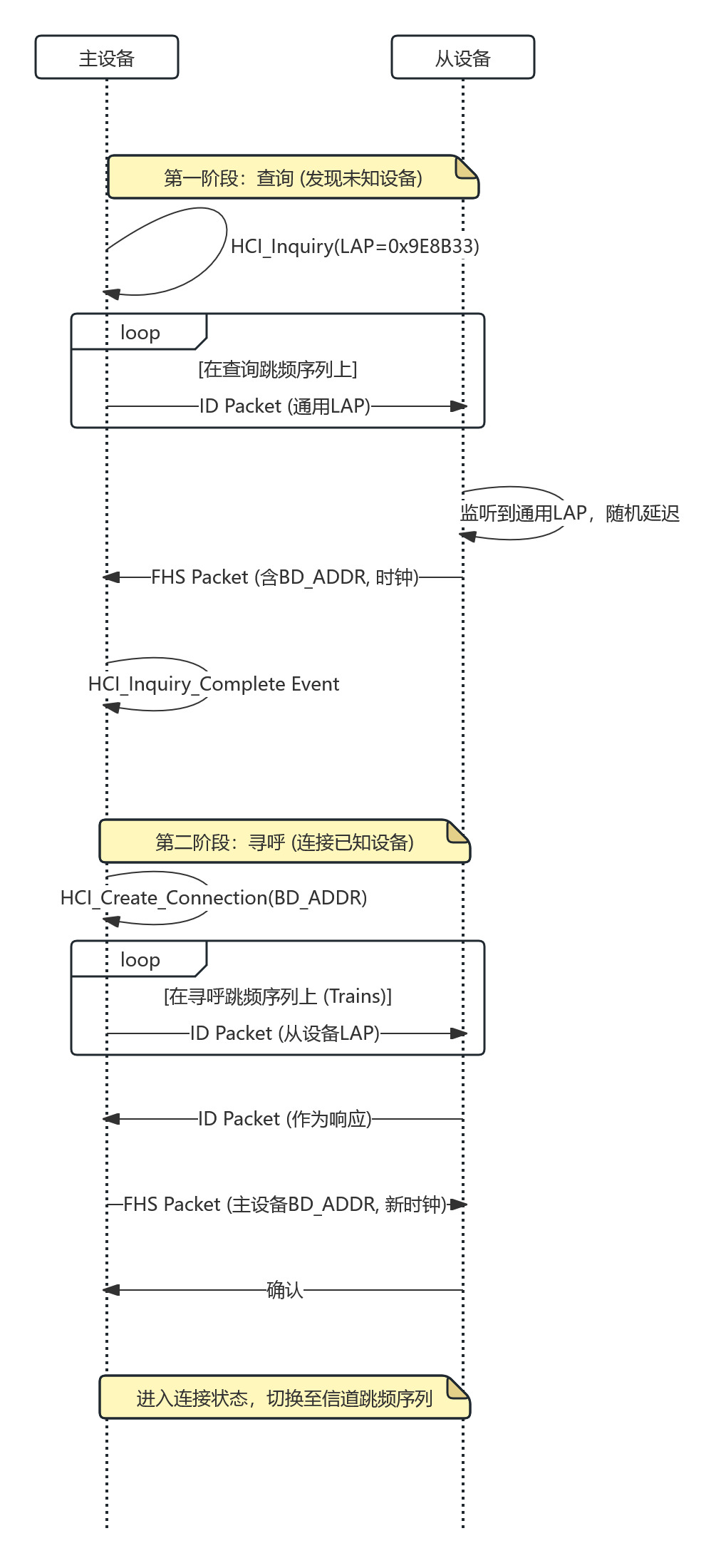

总结与流程图

让我们用一张图来清晰地展示这两个过程的交互：
