如何整合 openSSL custom provider (以 TRNG 舉例)

目標

提供方法將 SE TRNG（安全元件真隨機數生成器） 集成到 OpenSSL 加密框架中，通過 Provider 或 Engine 接口，利用SE的TRNG能力，實現安全、高效能的隨機數生成。

Provider interface for RNG (Random Number Generator)

The concept of providers and everything surrounding them was introduced in OpenSSL 3.0.
Provider 可以提供例如加密與解密、密鑰衍生、MAC 計算、簽署與驗證、隨機數產生器(Random Number Generator, RNG)等的替換，下文僅描述provider 有關RNG的介面。

A provider offers an initialization function, as a set of base functions in the form of an OSSL_DISPATCH array, and by extension, a set of OSSL_ALGORITHMs

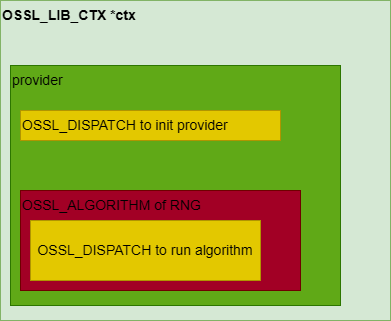

OSSL_LIB_CTX *ctx (libopenssl 上下文)裡面的組成

• OSSL_DISPATCH 是一個用來描述特定功能實作的結構體，提供功能ID與對應的函數指針。
  提供者通過一組 OSSL_DISPATCH 來註冊它所實作的功能，每個功能對應於一個 function_id 和其具體的函數實作。

typedef struct ossl_dispatch_st OSSL_DISPATCH;
struct ossl_dispatch_st {int function_id;void (*function)(void);
};

• OSSL_ALGORITHM 是一個用來描述提供者支持的演算法的結構體，它與 OSSL_DISPATCH 一起使用，將演算法名稱與功能對應。
  provider 宣告其支持的演算法名稱及對應的實作(由OSSL_DISPATCH array組成)。

#include <openssl/core.h>typedef struct ossl_algorithm_st OSSL_ALGORITHM;
struct ossl_algorithm_st {const char *algorithm_names;     /* key */const char *property_definition; /* openssl 定義一套搜尋方法property，當有多種演算法的時候可用於檢索 */const OSSL_DISPATCH *implementation;const char *algorithm_description; /* 簡短描述 */
};

Member	Description	Mandatory/Optional
algorithm_name	The name of the algorithm (e.g., “AES-128-CBC”, “SHA256”, “RAND”).	Mandatory
property_definition	A property string used to describe the algorithm (e.g., “default=yes”, “fips=yes”).	Optional
implementation_function	Pointer to the implementation function for the algorithm (e.g., cipher, digest, RNG interface).	Mandatory
extra_data	Reserved for future use; typically set to NULL.	Optional

OSSL_DISPATCH to init provider

Provider 的初始化需要實現 OSSL_provider_init 函數，這是每個 Provider 的入口點。

// Provider 的上下文結構
typedef struct {const OSSL_CORE_HANDLE *handle;  // 核心句柄
} CUSTOM_PROVIDER_CTX;// 初始化函數
int OSSL_provider_init(const OSSL_CORE_HANDLE *handle,const OSSL_DISPATCH *in,const OSSL_DISPATCH **out,void **provctx) {// 分配上下文CUSTOM_PROVIDER_CTX *ctx = OPENSSL_malloc(sizeof(CUSTOM_PROVIDER_CTX));if (ctx == NULL) {return 0;  // 初始化失敗}ctx->handle = handle;*provctx = ctx;// 將功能表導出給 OpenSSL*out = custom_provider_functions;return 1;  // 初始化成功
}

參數說明：

1. handle (IN)：由 OpenSSL 核心傳遞的句柄，用於與核心功能交互。
2. in (IN)：指向核心功能的 OSSL_DISPATCH 陣列，供 Provider 調用。
3. out (OUT)：指向 Provider 提供的 OSSL_DISPATCH 陣列，OpenSSL 通過它訪問 Provider 的功能。
4. provctx (OUT)：Provider 的上下文，用於維護 Provider 的狀態信息。
   每個 Provider 都需要提供一個 OSSL_DISPATCH 陣列，描述其支持的功能。

static const OSSL_DISPATCH custom_provider_functions[] = {{ OSSL_FUNC_PROVIDER_GETTABLE_PARAMS, (void (*)(void))custom_gettable_params },{ OSSL_FUNC_PROVIDER_GET_PARAMS,      (void (*)(void))custom_get_params },{ OSSL_FUNC_PROVIDER_TEARDOWN,       (void (*)(void))custom_teardown },{ 0, NULL }
};

以下是按照要求生成的表格，包含功能ID、说明、必填/选填状态及对应的libopenssl API：

功能 ID	说明	必填或选填	libopenssl 会使用到的API
OSSL_FUNC_PROVIDER_GETTABLE_PARAMS	返回该 Provider 支持的参数名称列表，通常用于查询 Provider 的静态属性，例如名称或版本信息。	选填（Optional）	OSSL_PROVIDER_gettable_params()
OSSL_FUNC_PROVIDER_GET_PARAMS	提供具体的参数值，例如返回 Provider 的名称或版本信息，与 GETTABLE_PARAMS 配合使用。	选填（Optional）	OSSL_PROVIDER_get_params()
OSSL_FUNC_PROVIDER_QUERY_OPERATION	用于查询 Provider 支持的特定算法实现。这是 OpenSSL 与 Provider 交互的核心功能。	必填（Required）	OSSL_PROVIDER_query_operation()
OSSL_FUNC_PROVIDER_TEARDOWN	用于释放 Provider 的资源，当 Provider 被卸载时调用。	选填（Optional）	OSSL_PROVIDER_unload()
-	-	-	OSSL_PROVIDER_free()

RNG 類型介紹

libssl 提供的RNG 根據使用場景不同，需要分別註冊不同的 OSSL_ALGORITHM。
硬體 TRNG 在實際應用中，主要作為種子源，提供高熵輸入以提升整體隨機數的不可預測性與安全性。

• 完全適合使用硬體 TRNG：CTR-DRBG、HASH-DRBG、HMAC-DRBG、SEED-SRC、通用 RNG。
• 不適合使用硬體 TRNG：TEST-RAND（僅用於測試環境）。

RNG algorithm life cycle

libssl 使用EVP_RAND_來呼叫RNG provider 提供的OSSL_DISPATCH ID 對應的函數指針

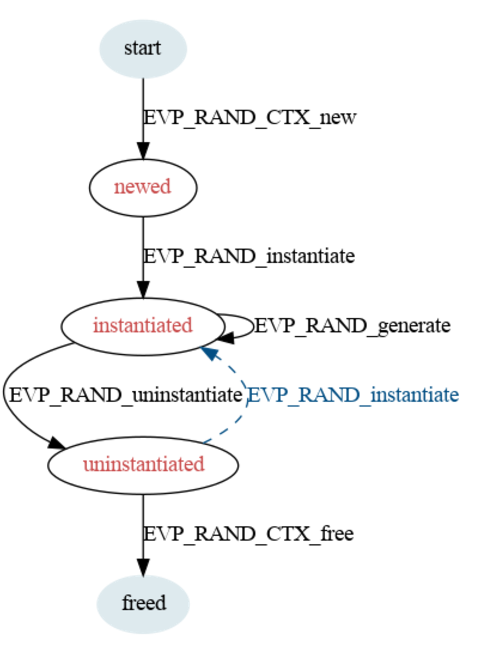

随机数生成器（RNG）生命周期阶段

阶段（Stage）	说明	OSSL_DISPATCH ID	分类
start	表示 RNG 尚未被分配，是任何生命周期过渡的起始状态。	-	-
newed	表示 RNG 已经分配完成，但尚无法生成任何输出。	OSSL_FUNC_RAND_NEWCTX	Context Management Functions
instantiated	表示 RNG 已完成设置，能够生成输出。	OSSL_FUNC_RAND_INSTANTIATE	Random Number Generator Functions: NIST
uninstantiated	表示 RNG 已被关闭，无法再生成输出。	OSSL_FUNC_RAND_UNINSTANTIATE	Random Number Generator Functions: NIST
freed	表示 RNG 已被释放，为所有生命周期过渡的终止状态。	OSSL_FUNC_RAND_FREECTX	Context Management Functions

除了生命週期的函數指針以外，RNG 完成設置以後可呼叫EVP_RAND_，會呼叫到OSSL_DISPATCH OSSL_FUNC_RAND_，
但不同的RNG依照其特性，不一定包含所有ID
(舉例 EVP_RAND_get_params 呼叫到函數指針OSSL_FUNC_RAND_GET_PARAMS)

以下是基于提供内容生成的表格：

ID	說明
OSSL_FUNC_RAND_NONCE	生成指定強度的隨機數字元（nonce），長度介於 min_noncelen 到 max_noncelen 之間。若輸出緩衝區 out 為 NULL，則返回隨機數字元長度。
OSSL_FUNC_RAND_GET_SEED	確定性生成器從父生成器獲取種子材料。生成的種子字節數符合安全熵位數，總字節數介於 min_len 到 max_len 之間。種子材料指針存儲於 *buffer，需後續用 OSSL_FUNC_RAND_CLEAR_SEED 釋放。
OSSL_FUNC_RAND_CLEAR_SEED	釋放由 OSSL_FUNC_RAND_GET_SEED 分配的長度為 b_len 的種子緩衝區。
OSSL_FUNC_RAND_VERIFY_ZEROIZATION	檢查 RNG 內部狀態是否已歸零。此功能為 NIST 自測的一部分，其他情況下用途較少。
OSSL_FUNC_RAND_ENABLE_LOCKING	為 RNG 及其所有父 RNG 啟用鎖定。此後 RNG 可線程安全使用。
OSSL_FUNC_RAND_LOCK	鎖定 RNG，確保獨占訪問。
OSSL_FUNC_RAND_UNLOCK	解鎖 RNG。

Dynamic loadable module and build-in module

Provider 如何使用 build-in module

1. 完成下列實作 OSSL_provider_init , OSSL_DISPATCH 與宣告OSSL_ALGORITHM的.c
2. 修改 crypto/provider 路徑，加入第一步的.c
3. 撰寫build.info

SOURCE[../libcustom.a]=custom.c # It is necessary to have an explicit entry point
SOURCE[../custom]=custom_entry.c

4. openssl (或其他使用此module的application) 使用custom build-in module，需要使用下列API
   以下是整理后的 OpenSSL Provider API 功能表格：

API 名稱	用途	參數說明
OSSL_PROVIDER_add_builtin()	註冊內建或自訂 Provider	ctx: OpenSSL 上下文（NULL 表示全局） name: 模組名稱 init_fn: 初始化函數指標
OSSL_PROVIDER_try_load()	嘗試加載已註冊模組（未加載時才執行）	ctx: OpenSSL 上下文 name: 模組名稱 retain_fallbacks: 是否保留回退選項（1=是）
OSSL_PROVIDER_load()	強制加載指定模組（無論當前狀態）	ctx: OpenSSL 上下文 name: 模組名稱
OSSL_PROVIDER_unload()	卸載模組並釋放資源	prov: 已加載模組的對象指針
OSSL_PROVIDER_available()	檢查模組是否已加載且可用	ctx: OpenSSL 上下文 name: 模組名稱

結合上文Provider 初始化的段落舉例如何指定初始化OSSL_DISPATCH並加入OSSL_ALGORITHM

static const OSSL_DISPATCH custom_rand_functions[] = {{ OSSL_FUNC_RAND_NEWCTX, (void (*)(void))custom_rand_newctx },{ OSSL_FUNC_RAND_FREECTX, (void (*)(void))custom_rand_freectx },{ OSSL_FUNC_RAND_INSTANTIATE, (void (*)(void))custom_rand_instantiate },{ OSSL_FUNC_RAND_UNINSTANTIATE, (void (*)(void))custom_rand_uninstantiate },{ OSSL_FUNC_RAND_GENERATE, (void (*)(void))custom_rand_generate },{ OSSL_FUNC_RAND_ENABLE_LOCKING, (void (*)(void))custom_rand_enable_locking },{ OSSL_FUNC_RAND_GETTABLE_CTX_PARAMS, (void (*)(void))custom_rand_gettable_ctx_params },{ OSSL_FUNC_RAND_GET_CTX_PARAMS, (void (*)(void))custom_rand_get_ctx_params },{ 0, NULL }
};static const OSSL_ALGORITHM custom_rand_algs[] = { { "CUSTOM", "provider=custom", custom_rand_functions },{ NULL, NULL, NULL } };static const OSSL_ALGORITHM *custom_query(void *provctx, int operation_id, int *no_cache)
{*no_cache = 0;switch (operation_id) {case OSSL_OP_RAND:return custom_rand_algs;default:return NULL;}
}
static const OSSL_DISPATCH custom_dispatch[] = { { OSSL_FUNC_PROVIDER_TEARDOWN, (void (*)(void))OSSL_LIB_CTX_free },{ OSSL_FUNC_PROVIDER_QUERY_OPERATION, (void (*)(void))custom_query },{ 0, NULL } };static int custom_provider_init(const OSSL_CORE_HANDLE *handle, const OSSL_DISPATCH *in, const OSSL_DISPATCH **out,void **provctx)
{OSSL_LIB_CTX *libctx = OSSL_LIB_CTX_new();if (libctx == NULL) {return 0;}*provctx = libctx;*out = custom_dispatch;return 1;
}

Provider 如何使用 dynamic loadable module

1. 將帶有 OSSL_provider_init 以及 OSSL_DISPATCH 與宣告OSSL_ALGORITHM的.c 檔案，編譯為.so
2. 配置 OpenSSL 確保可以找到動態模組的位置

export OPENSSL_MODULES=/path/to/modules

Dynamic loadable module 配置文件 openssl.cnf

# 全局 OpenSSL 初始化配置
openssl_conf = openssl_init# 初始化設置
[openssl_init]
providers = provider_section# 提供者加載區域
[provider_section]
custom = custom_provider   # 加載自訂提供者
default = default_provider # 同時保留默認提供者，除非我已經實現了所有必需的加密、密鑰衍生、MAC 計算、簽署與驗證演算法，否則不能刪除# 自訂提供者配置
[custom_provider]
module = $ENV::OPENSSL_MODULES/custom_provider.so
activate = 1  # 1 表示啟用 custom_provider

3. 動態模組的初始化邏輯由 OSSL_provider_init 驅動

Openssl RNG 入口函數

實現provider 並正確加載以後，使用libssl 的application 調用 RAND_bytes 產生RNG，詳細 API 呼叫流程:

1. 應用層調用 RAND_bytes，用於生成隨機數。RAND_bytes 定義在 crypto/rand/rand_lib.c，它是一個封裝函數，用於調用 RAND 方法

int RAND_bytes(unsigned char *buf, int num) {return RAND_bytes_ex(NULL, buf, num, 0);
}

3. RAND_bytes_ex 會從當前的 OpenSSL 全局上下文中獲取活躍的 Provider，並調用相應的 RAND 接口。
   通過 RAND_bytes_ex 調用隨機數生成 RAND_bytes_ex 會檢查 RAND 方法是否正確加載，然後調用 EVP_RAND_generate。

int RAND_bytes_ex(OSSL_LIB_CTX *ctx, unsigned char *buf, size_t num, unsigned int strength) {// 查詢 RAND ProviderEVP_RAND_CTX *rand = EVP_RAND_fetch(ctx, "default", NULL);if (!rand)return 0;// 使用 RAND Provider 的生成方法return EVP_RAND_generate(rand, buf, num, strength, 0, NULL, 0);
}

3. EVP_RAND_generate 會通過 RAND Provider 的 OSSL_DISPATCH 表，調用 OSSL_FUNC_RAND_GENERATE。

int EVP_RAND_generate(EVP_RAND_CTX *ctx, unsigned char *out, size_t outlen,unsigned int strength, int prediction_resistance,const unsigned char *addin, size_t addinlen) {const EVP_RAND *rand = ctx->rand;if (rand->generate)return rand->generate(ctx->provctx, out, outlen, strength,prediction_resistance, addin, addinlen);return 0;
}

FAQ

1. 已經使用openssl.cnf 指定某個custom provider(dynamic loadable module)， application openssl 還需要使用OSSL_PROVIDER_load(顯式調用) 嗎?
   不需要顯式調用的情況:
   默認情況下自動加載所有配置的 Provider，當 OpenSSL 啟動時，會自動解析 openssl.cnf 中定義的所有 Provider，無需手動干預。如果在配置文件中通過 module 和 activate 配置了目標 Provider，OpenSSL 在啟動時會自動加載，應用程序可以直接使用。
2. 需要顯式調用的情況
   1. 需要動態調整 Provider 行為：
      如果應用程序需要在運行期間動態切換或加載新的 Provider，而不是依賴啟動時的自動加載，就需要調用 OSSL_PROVIDER_load()。
   2. 需要在多上下文中使用不同的 Provider：
      如果應用程序使用了多個 OpenSSL 上下文（OSSL_LIB_CTX），且不同上下文需要不同的 Provider 配置，應用程序需要使用 OSSL_PROVIDER_load() 為每個上下文顯式加載 Provider。
   3. 需要加載未在配置文件中定義的 Provider：
      如果某個 Provider 未在 openssl.cnf 中配置，但需要在運行期間使用，應用程序可以通過顯式調用 OSSL_PROVIDER_load() 來加載它。

Reference

https://docs.openssl.org/master/man7/provider-rand/
https://docs.openssl.org/master/man7/life_cycle-rand/
https://docs.openssl.org/master/man3/OSSL_PROVIDER
https://docs.openssl.org/master/man3/EVP_RAND
