EFR32MG21模组（Zigbee）与STM32单片机通信

news 2025/9/24 7:43:48

EFR32MG21模组（Zigbee）与STM32单片机通信

介绍: 通过本次的通信可以实现单片机通过Zigbee控制开关设备，比如zigbee智能开关，智能插座，以及模拟量的数据上传

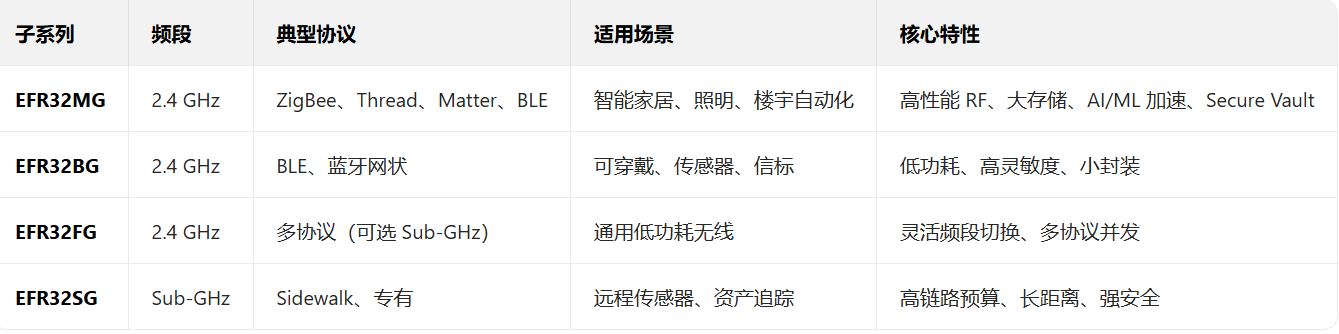

EFR32 是 Silicon Labs 面向物联网的低功耗多协议无线 SoC系列，基于 ARM Cortex‑M3/M33 内核，覆盖 Sub‑GHz 与 2.4 GHz 频段，支持 ZigBee、Thread、BLE、Matter 等协议，广泛应用于智能家居、工业自动化、智能能源等领域。

1、本次主要是单片机与通信文档的一个初步的解析

也就是针对这片文章的开关示例的简单的分析

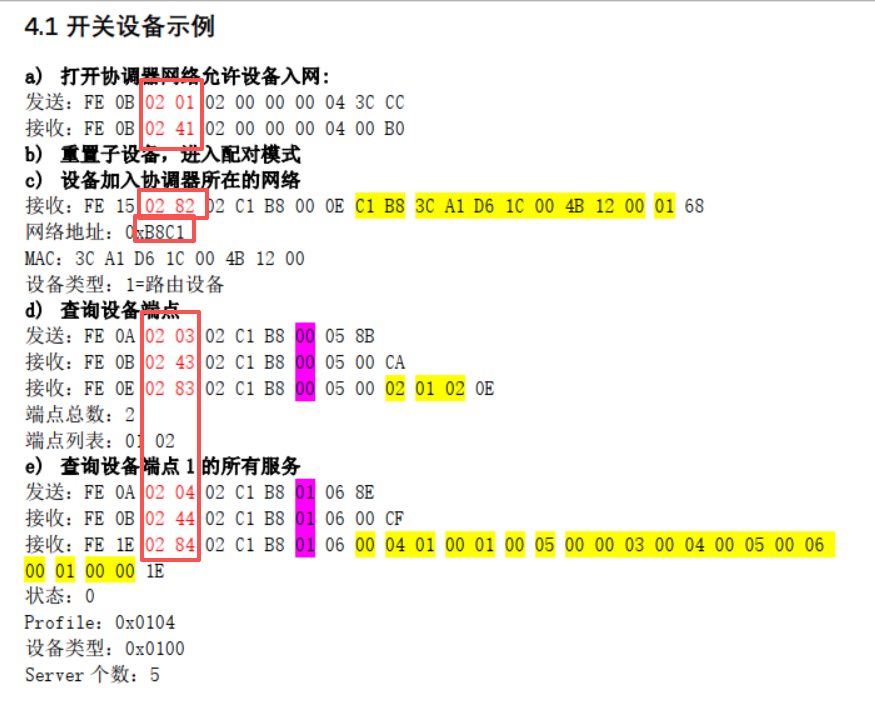

2、主要分协议内容以及协议的分析

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/bf35fc9e909e47a8ac9621e22a6003c8.png
主要

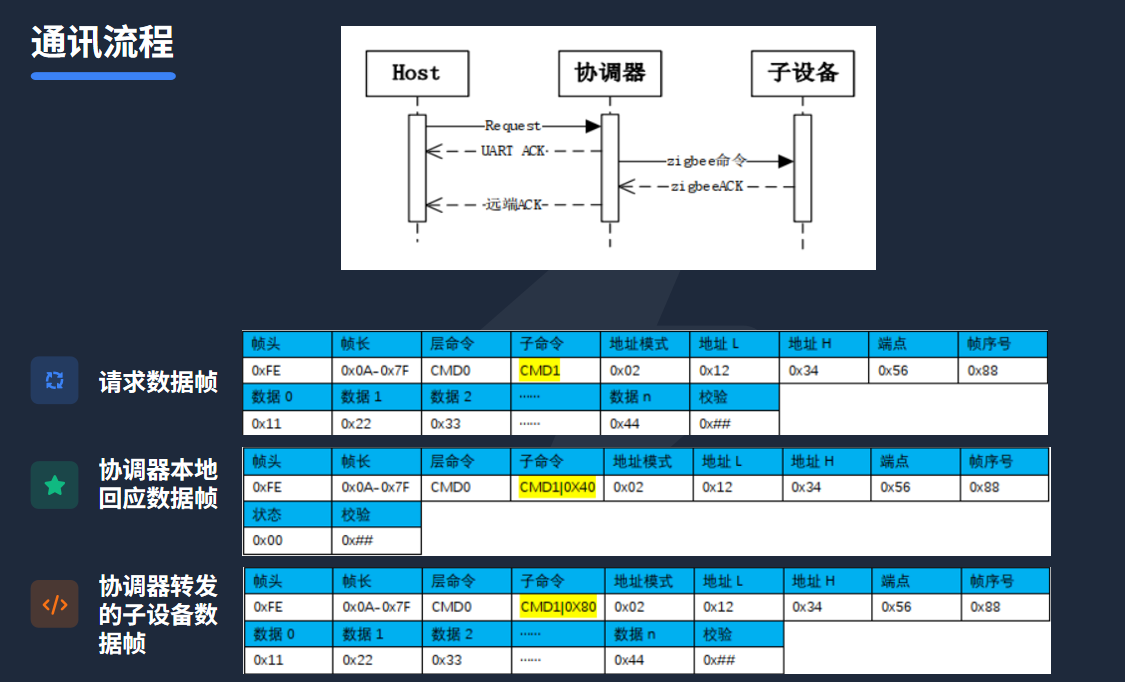

主要是层命令和子命令，需要严格按照协议的规定，有固定的数据帧，对固定的数据帧进行读取判断

// ================== 开关网络时间 ==================
void Zigbee_OpenNetwork(uint8_t seconds)
{uint8_t buf[32];uint8_t len = 0;buf[len++] = 0xFE;buf[len++] = 0x0B;buf[len++] = 0x02;buf[len++] = 0x01;buf[len++] = 0x02;buf[len++] = 0x00;buf[len++] = 0x00;buf[len++] = 0x00;buf[len++] = 0x04;buf[len++] = seconds;buf[len]   = ZigBee_CalcChecksum(buf, len);USART2_SendBuffer(buf, len + 1);Serial_Printf("打开网络允许入网，时长=%d 秒\r\n", seconds);
}

进行开网的数据发送，然后通过中断获取数据帧
在这里插入图片描述

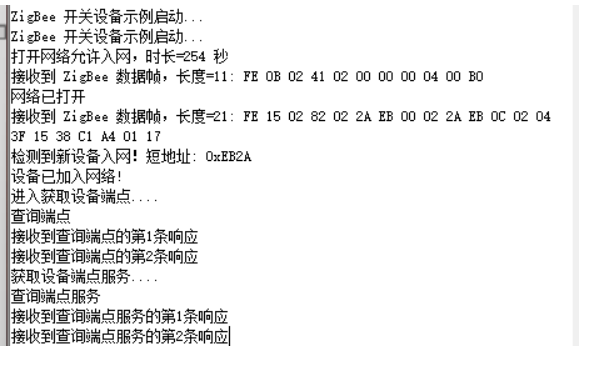

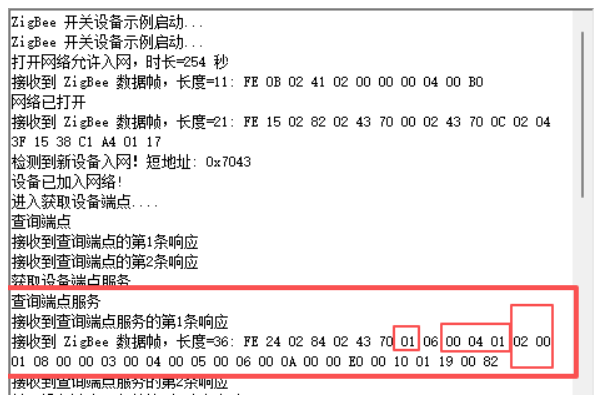

串口调试助手进行实时的打印数据进行监控

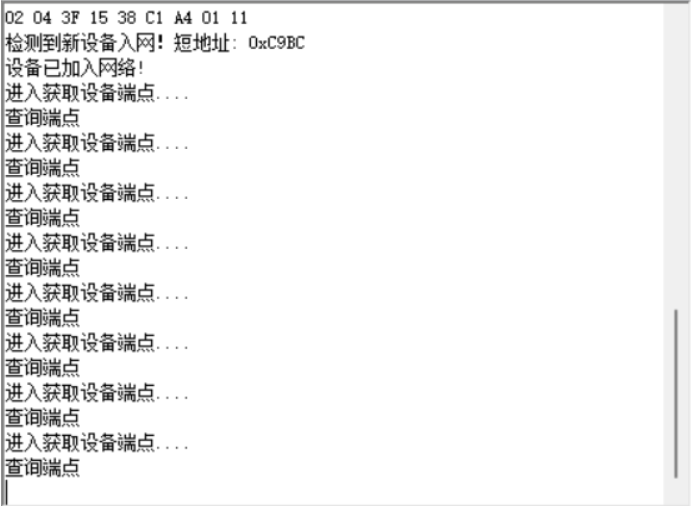

遇到问题
进行获取端点数据的发送


//获取端点数据
void Zigbee_QueryEndpoint(uint16_t shortAddr)
{uint8_t buf[32];uint8_t len = 0;buf[len++] = 0xFE;buf[len++] = 0x0A;buf[len++] = 0x02;buf[len++] = 0x03;buf[len++] = 0x02;buf[len++] = (uint8_t)(shortAddr & 0xFF);buf[len++] = (uint8_t)(shortAddr >> 8);buf[len++] = 0x00;buf[len++] = 0x05;buf[len]   = ZigBee_CalcChecksum(buf, len);USART2_SendBuffer(buf, len + 1);Serial_Printf("查询端点\r\n");
}

在这里插入图片描述

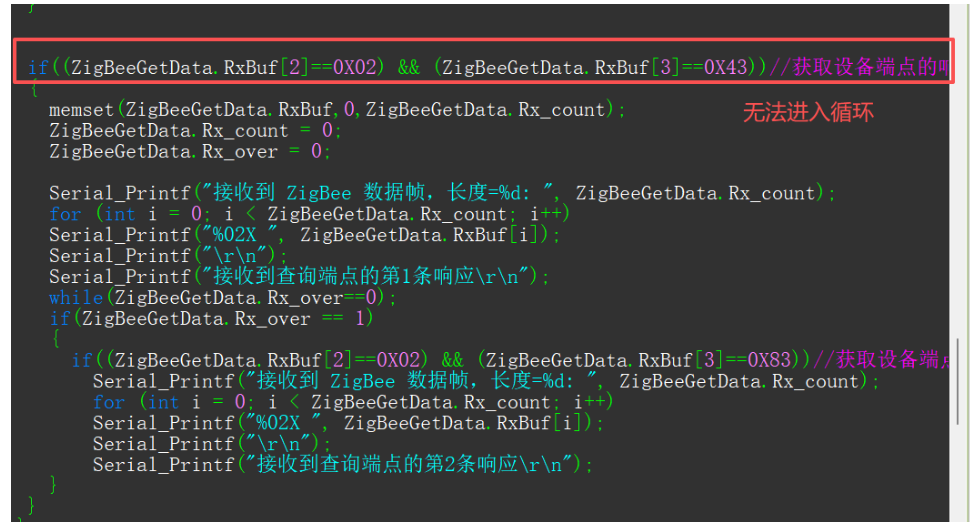

且重复读取中断点

解决办法，清零

在这里插入图片描述

进行修改

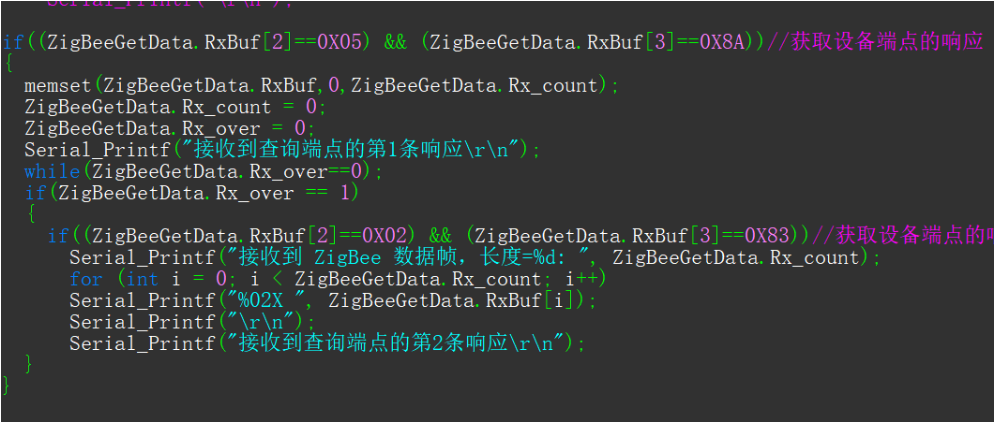

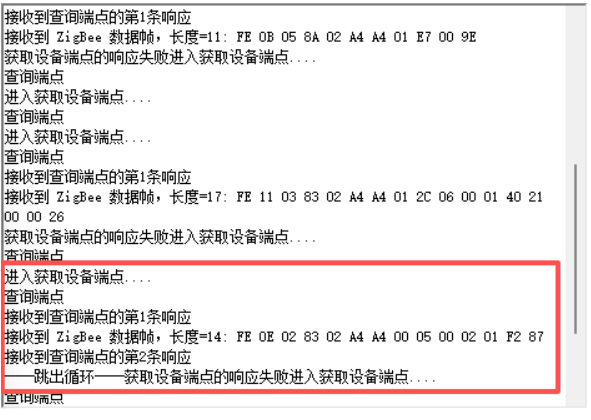

修改之后再次进行调试

打印结果正确

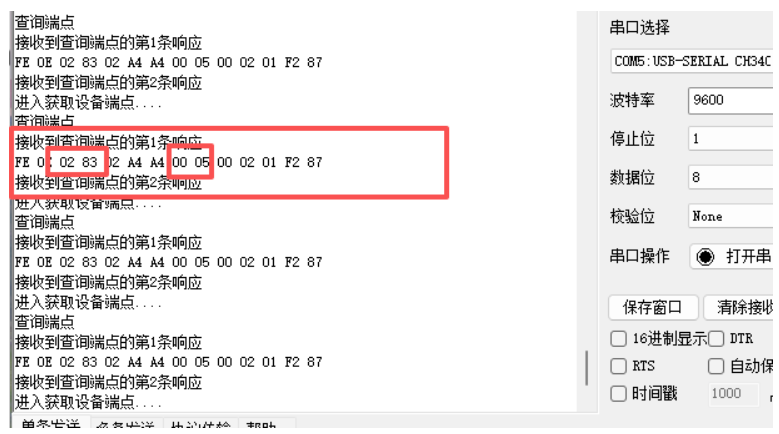

获取到设备第二条响应

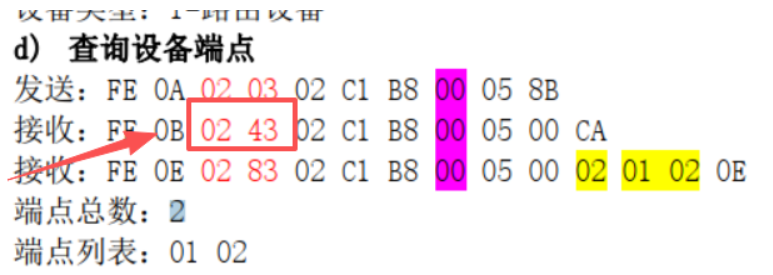

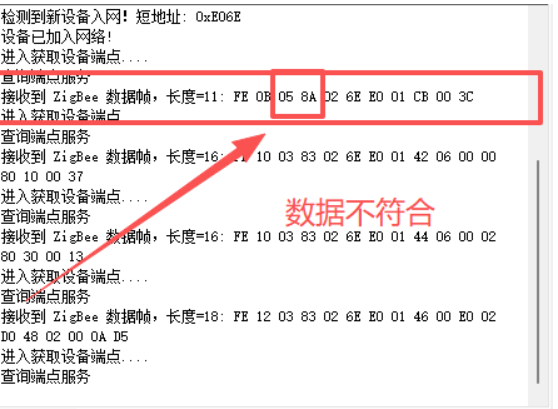

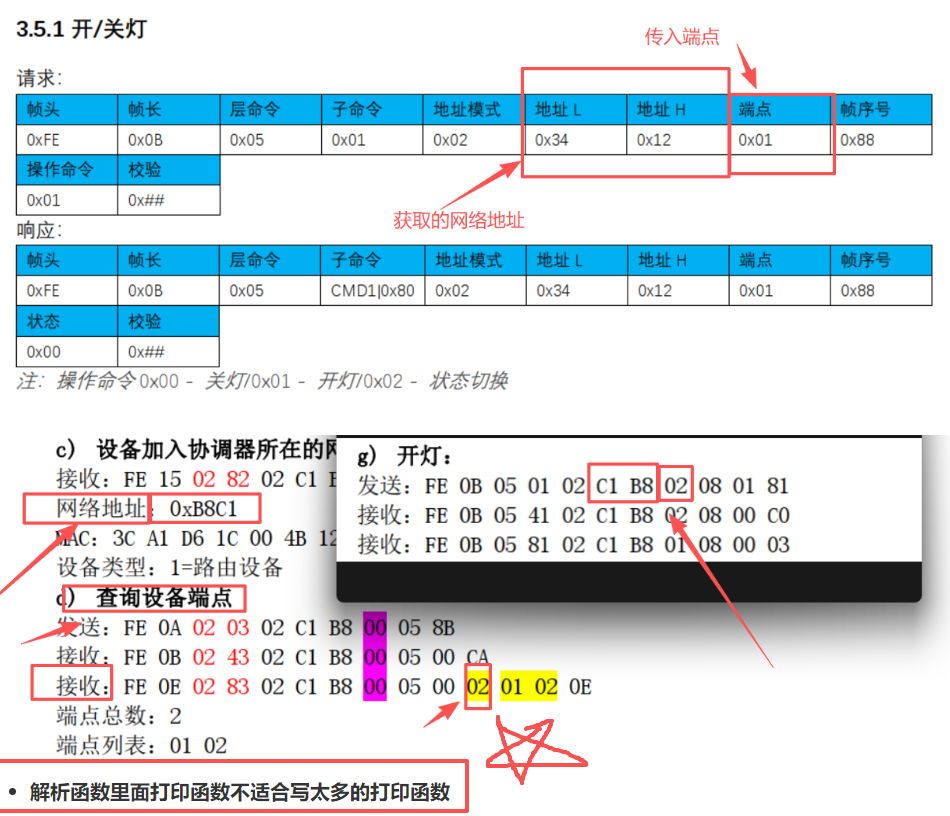

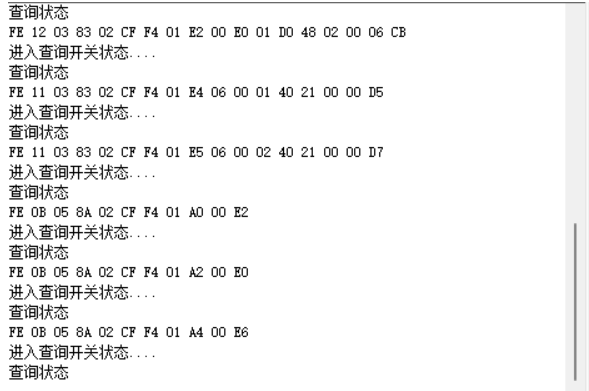

此时会获取到错误帧，注意看手册 02 83 的数据帧为正确，03 83 为错误
在这里插入图片描述
查询设备成功

if((ZigBeeGetData.RxBuf[2]==0X02) && (ZigBeeGetData.RxBuf[3]==0X43))//获取设备端点的响应{Serial_Printf("查询端点的第1条响应\r\n");memset(ZigBeeGetData.RxBuf,0,ZigBeeGetData.Rx_count);ZigBeeGetData.Rx_count = 0;ZigBeeGetData.Rx_over = 0;while(ZigBeeGetData.Rx_over==0);if(ZigBeeGetData.Rx_over == 1){if((ZigBeeGetData.RxBuf[2]==0X02) && (ZigBeeGetData.RxBuf[3]==0X83))//获取设备端点的响应{Serial_Printf("查询端点的第2条响应\r\n");if((Zigbee_AddState ==Z_AddLemp)&&(ZigBeeGetData.RxBuf[2]==0X02)){Z_DeviceLib.Dev[ZigBeeAddNem].Device_Num = ZigBeeGetData.RxBuf[10];for(int i=0;i<ZigBeeGetData.RxBuf[10];i++){Z_DeviceLib.Dev[ZigBeeAddNem].Device_list[i]= ZigBeeGetData.RxBuf[11+i];}flag_zigbee0=1;Zigbee_AddState = GetType;LED1_OFF();
//								Serial_Printf("----跳出循环----");	}}	}}

进行查询端点的所有服务

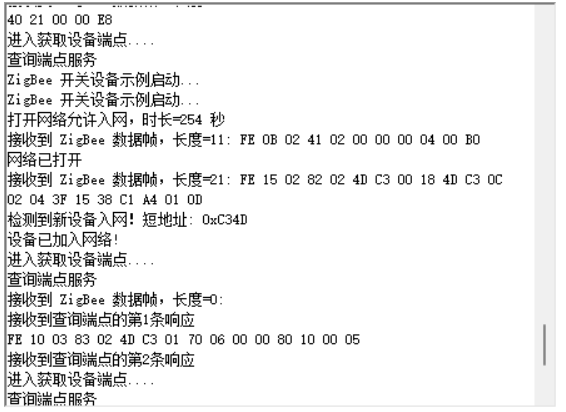

获取端点服务成功
第二条回应的数据帧

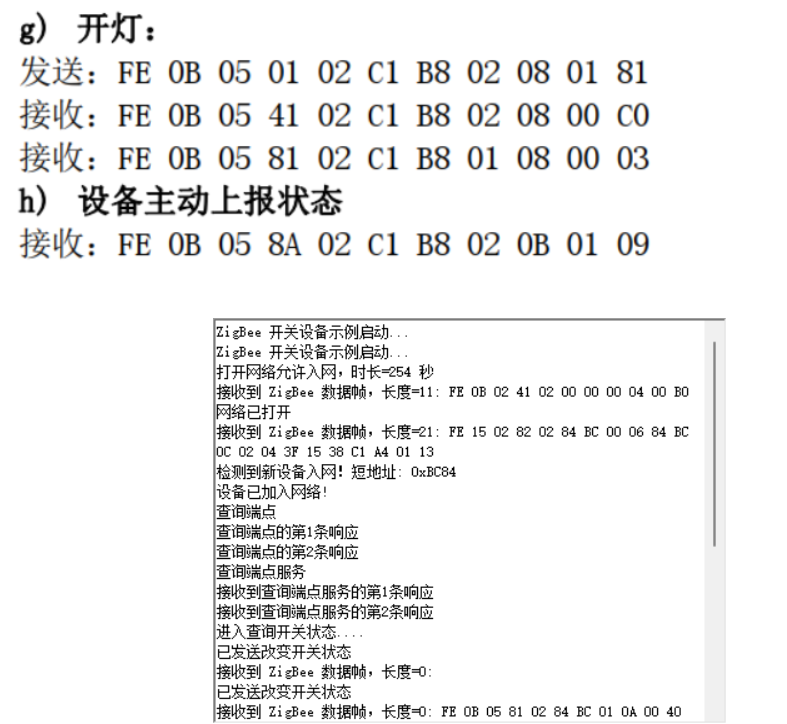

进行开关的控制状态
发送状态转换的0x02
这里需要注意的是传入的参数，是终端设备的短地址，每次连接都不一样，

void Zigbee_Switch(uint16_t shortAddr,uint16_t endpoint,uint16_t status)
