《嵌入式驱动（一）：系统移植》

news 2025/9/23 11:29:57

系统移植

一、Linux系统移植需要的文件

1.uboot
一段逻辑代码，主要完成两个功能：
初始化硬件外设
加载内核
2.zImage
一个软件，主要完成如下5打功能：
内存管理
任务管理
多任务间的通信
网络管理
文件系统管理
3.dtb
与内核搭配使用的一个包含硬件信息的文件，称为设备树文件
4.rootfs
文件系统，与用户实现交互
shell命令
库文件
文件的管理（Linux系统一切皆是文件，可以实现对设备的操作和内核信息的查看）

二、IMX6ull SOC资源

IMX6uLL-Mini平台分为：核心板（系统启动必须具备的资源）和底板（外设资源）

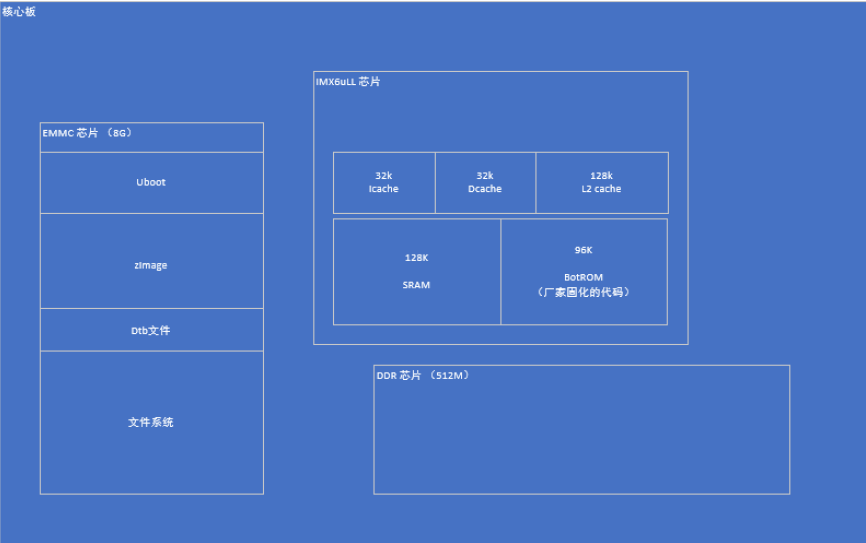

核心板：
IMX6uLL芯片
32K ICache 指令缓存
32K DCache 数据缓存
128K L2Cache 指令和数据缓存
128K SRAM 在初始化DDR之前可以使用的不需要初始化的一段内存空间
96k BotROM 厂家固化的启动代码
DDR 512M
内存，掉电数据丢失，读写速度快
EMMC 8GEMMC分为EMMC0和EMMC1，其中一个为核心板上的8GEMMC芯片、另一个为底板的SD卡
（32G）的EMMC

三、IMX6uLL启动方式

启动方式：
USB启动：驱动后，需要通过PC将系统文件通过USB传输给开发板完成启动在硬件平台没有系统的情况下，第一次启动使用USB启动
SD卡启动：将系统烧录到SD卡上，由SD卡启动平台代码开发调试时，或者检测硬件平台好坏的时候，使用SD卡
EMMC启动：将系统烧录到EMMC上，由EMMC启动平台代码随开发板完成自启动，使用EMMC
NAND（无法实现）：将系统烧录到Nand Flash上，由Nand Flash启动

四、烧录方法

1. Windows烧录到 SD卡上
mfgtool NXP
2. Widows烧录到EMMC上
3. Ubuntu烧录到SD卡上
4. Ubuntu烧录到EMMC上
5. tftp + nfs网络启动

五、IMX6uLL启动流程

1. 上电启动，执行0x0处的代码（中断向量表 -> 复位异常 -> 跳转到对应函数实现启动）
2. 执行IMX6ull内部的96k的BotROM代码
完成对CPU信息校验
查看启动方式
根据启动方式寻找可执行代码（IVT + BOOT DATA[uboot.bin] + DCD [DDR寄存器信息]）
BotROM代码会找到DCD并对DDR实现初始化
将uboot.bin拷贝到DDR中运行
3. uboot
重新设置中断向量表的位置（协处理器 CP15）
初始化硬件外设
串口
网口
EMMC
加载引导内核启动
uboot会实现自搬移，为内核腾出来内存空间
在EMMC上寻找zImage和DTB文件（或者利用tftp从服务器下载），并加载到DDR中
通过bootz命令来启动内核zImage
uboot将文件系统相关的参数 bootargs 写入到设备树的choosen节点中
uboot向内存传参：r0 固定值 r1 CPU ID号 r2 设备树内存地址
内核根据设备树信息重新初始化外设
内核会找到choosen节点查找文件系统所在位置
内核引导启动文件系统中的内核进程进程 fork + exec启动其余所有进程任务
其中有一个进程shell终端
系统启动完成进入人机交互的界面
