华为无线网络技术基础

922无线网络技术第四次授课讲义

温故知新：上节课主要讲了华为的无线设备如何选型，如何进行基础性配置，以及工作原理。
---------------------------------WLAN基础实验------------------------------
网络的构成，基本都是自下而上（从交换机开始【交换网络】）从局域网到广域网。（LAN的边界（路由器向下指内网；路由器到ISP外网）

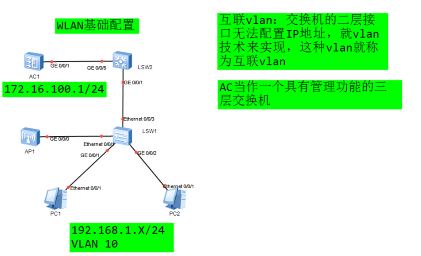

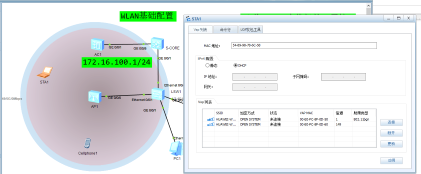

举例完成这个WLAN 基础实验，网络拓扑和配置思路如下：

配置步骤：

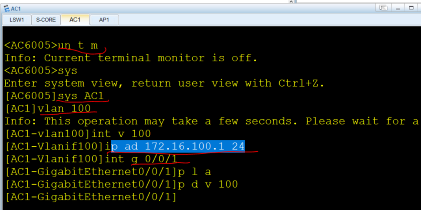

1.把AC当成具有三层管理功能的交换机。（配置互联vlan）

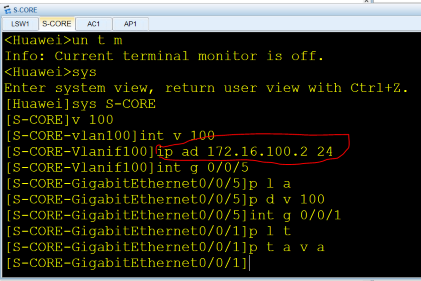

2.配置核心交换机S-CORE

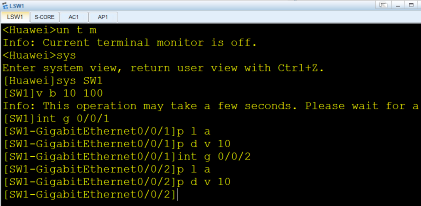

3.配置接入交换机SW1
3.1 划分两个vlan，分别是vlan 10 vlan100 （将两个PC放进vlan 10，将AP放进vlan100【与AC保持同一vlan100，方便建立capwap无线隧道】）

3.2与AP做关联

3.3 与核心交换进行关联

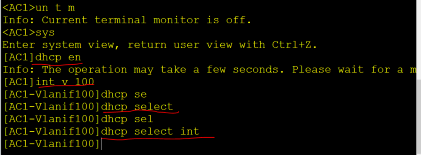

4. 为了让AP获得IP地址，需要在AC上配置DHCP服务

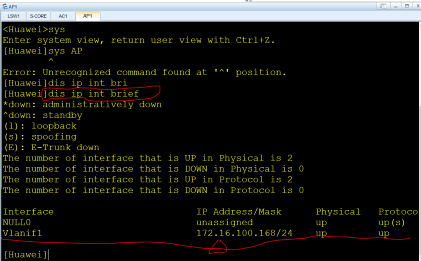

4.1查看AP是否能获得IP地址

4.2测试AP和AC是否可以通信

5.将AP加入到AC中去（纳管【AC纳管AP】）
5.1查看AP的MAC地址

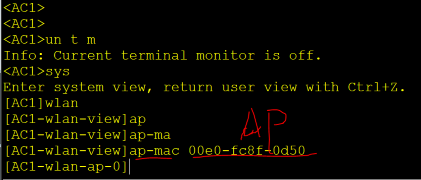

5.2在AC上绑定AP的mac地址

5.3配置AC和AC的capwap隧道

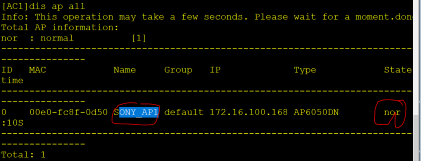

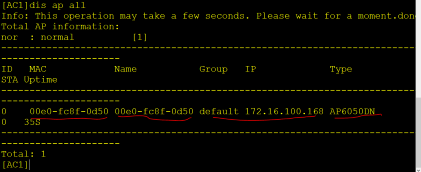

5.4查看AP是否上线（使用命令：dis ap all)

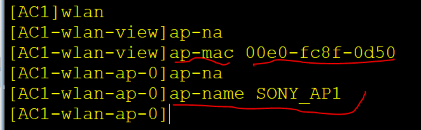

5.5如果用mac地址当作AP的名字不直观（SONY_AP1)

查看修改了名字的AP信息

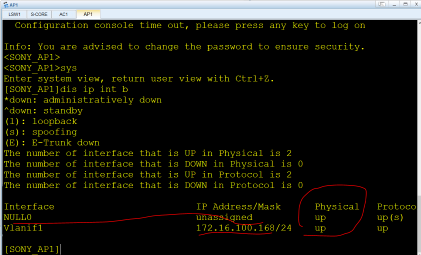

5.6 在AP上查看信息是否有所变化

6.至此，完成了AP上线的任务，接下来配置AC给AP下方WiFi配置（有四步任务）

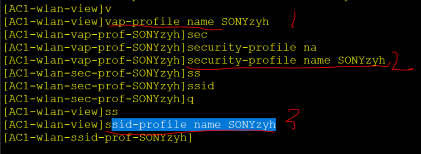

6.1.想让AP放出什么样的WIFI名称，必须要配置SSID模板，密码模板；安全模板。
SSID模板

安全模板

密码模板

6.2（默认vlan1，当下可以略过）
6.3想让AP放出几个信号的波段（频段2.4G，5G）需要配置VAP。

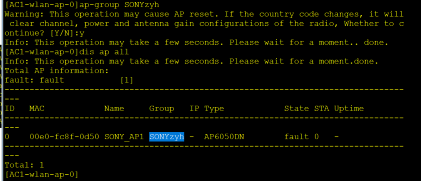

6.4 如何集中下发配置需要配置AP组（方便管理）。（组名：SONYzyh)

6.5查看当下的AP信息

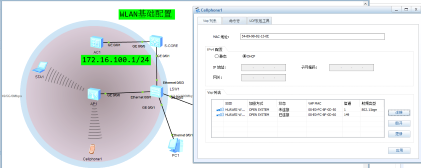

添加两个终端做无线测试，笔记本和手机

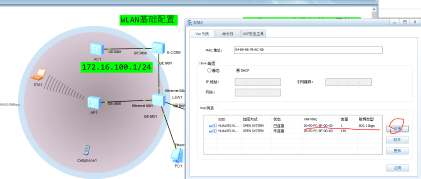

至此两个终端笔记本和手机分别连接不同的频段实现了WLAN无线上网。
