Zynq开发实践（SDK之自定义IP3 - 软件IP联调）

news 2025/9/22 8:17:39

前面我们写了verilog、做了verilog的仿真，以及fpga的验证，其实就是为了今天的这一步，即ip的使用。也就是说，可以通过ps可以访问pl，即用ps来访问和控制fpga，这是效率最高的一个方式。很多的功能芯片都是这么来做的，比如说usb camera，整个芯片里面的cpu是很弱的，有的时候就是51或者arm芯片，这种情况下，cpu做不了什么事情，就只能做控制处理。因此，zynq里面也有这样的类似通信总线形式，axi lite总线。

1、先创建一个IP管理工程

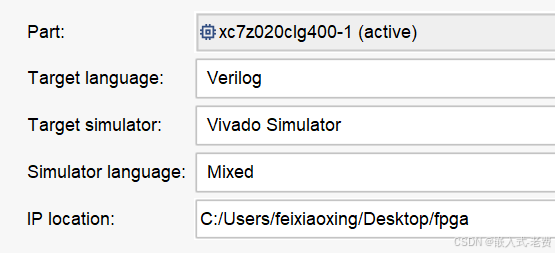

这一点有点像c/c++里面的静态库、动态库。默认情况下库代码是单独放在一个地方的，这样它就可以被多个项目所使用。所以打开vivado，选择“Manage IP”，单击下一步，注意在“Manage IP Settings”的时候，part部分选择当前使用的芯片类型，比如020clg400-1，这样后面省去很多的麻烦。并且一直这样单击下去，就可以创建一个ip管理工程。

2、添加ip工程

在ip管理工程里面，接下来需要的就是添加新的ip。我们选择“Tools”-》“Create and package new IP”，单击下一步，注意在提示“Create AXI4 peripheral”的时候，选择axi总线。最后就是，一路单击下去即可。这里只是生成一个ip，后面其他类似的ip也可以这样生成。

3、修改ip代码

在IP Catalog中找到刚才生成的ip，一般就是“myip_v1.0”，右击选择“Edit in IP Packager”。这里，vivado会单独创建一个verilog工程，我们在这个工程修改verilog代码即可。通常会看到两个文件，一个是myip_v1_0.v，这个是top文件。还有一个是myip_v1_0_S00_AXI.v，在前一个文件被实例化了。因为我们的代码比较简单，所以可以直接修改，其中第一个文件myio_v1_0.v中添加led即可，

		// Users to add ports hereoutput led,// User ports ends// Do not modify the ports beyond this line

同时塞到myip_v1_0_S00_AXI的实例化对象当中，

		.S_AXI_RDATA(s00_axi_rdata),.S_AXI_RRESP(s00_axi_rresp),.S_AXI_RVALID(s00_axi_rvalid),.S_AXI_RREADY(s00_axi_rready),.led(led)

在后一个文件myip_v1_0_S00_AXI.v中，首先把led接过来，

		// Users to add ports hereoutput reg led,// User ports ends// Do not modify the ports beyond this line

接着就把逻辑补上，可以放到文件的最后面，

	// Add user logic herereg[31:0] counter;always@(posedge S_AXI_ACLK or negedge S_AXI_ARESETN)if(!S_AXI_ARESETN)counter <= 32'd0;else if(!slv_reg1[0])counter <= 32'd0;else beginif(counter == 32'd50000000)counter <= 32'd0;elsecounter <= counter +1;endalways@(posedge S_AXI_ACLK or negedge S_AXI_ARESETN)if(!S_AXI_ARESETN)led <= 1'b1;else if(!slv_reg1[0])led <= 1'b1;else if(counter == 32'd50000000)led <= ~led;// User logic ends

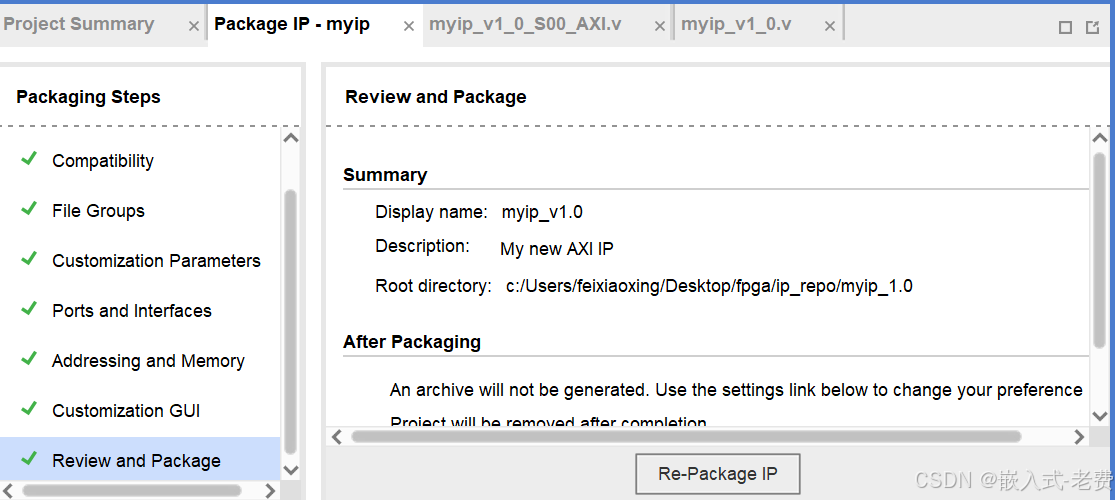

一切都ok之后，需要综合一下，但是不需要布局布线。最后就是设置一下ip的基本信息，找到左侧IP-XACT，选择打开component.xml。依次确定选项，保证每个选项前面都是勾上了，单击一下package ip按钮即可，

4、创建新工程，添加block design

ip准备好了之后，就可以重新创建工程开始验证了。创建工新vivado工程，以及block design的方法和之前是一样的，注意soc也是020clg400-1。注意，因为需要外接自定义的ip，所以不需要删除额外的三条线，即clk、reset和gp0。同时还需要设置下uart和ddr3属性。

5、添加ip源和ip

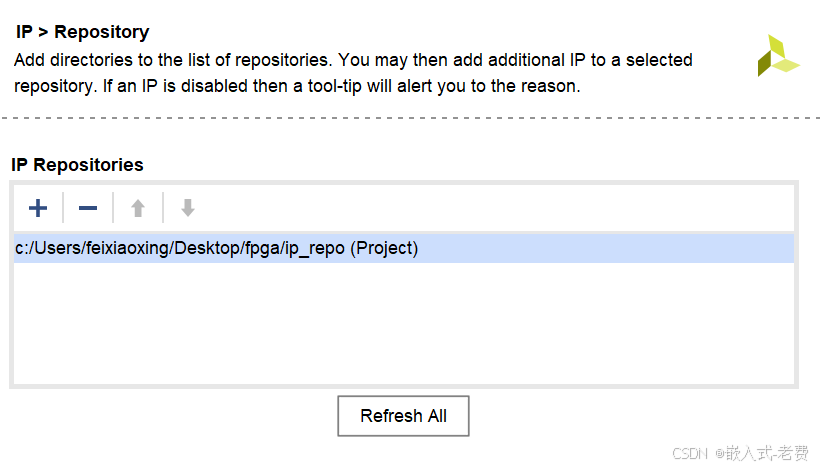

在准备添加之前写好的ip之前，首先需要设置一下ip源。因为默认ip源，都是xilinx官方提供的ip，而准备添加的ip，则是我们自己的ip，所以需要添加一下ip源。选择“Tools”，然后是“Settings”，单击左侧的“IP”，然后是“Repository”，把刚才的ip源地址填上，单击Apply和ok即可。

只有设置好了ip源之后，才可以在搜索的时候看到自己写的ip，

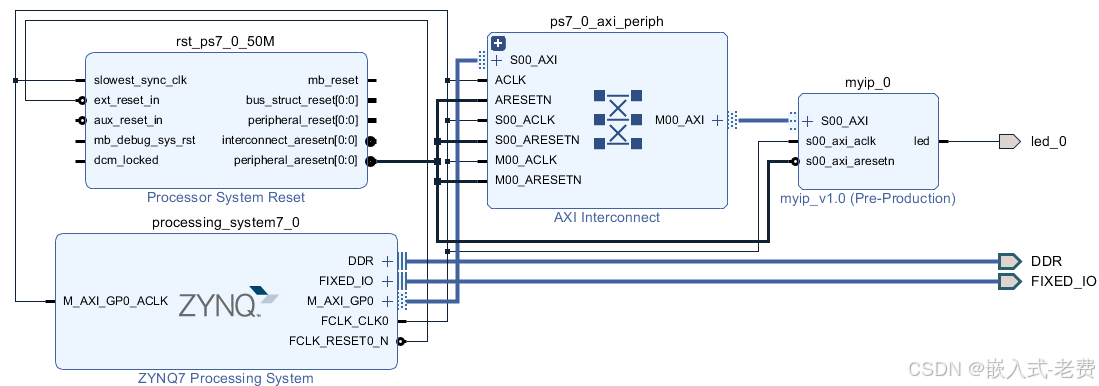

接下来要做的就是把myip添加上去，自动布线即可。当然myip的led信号，要make extern一下，为后续约束做准备，

6、编译、导出到sdk

因为涉及到新的ip，而且涉及到新的external接口，所以这里要添加一下约束文件，

set_property PACKAGE_PIN P15 [get_ports led_0]
set_property IOSTANDARD LVCMOS33 [get_ports led_0]

接下来就是“Create output products”和“Create wrapper”。结束之后，可以直接单击“Gnerate bitstream file”。中间的时间可能有点长。bitfile生成了之后，可以导出硬件，注意include bitfile。然后就是导出sdk，准备sdk开发。

7、添加hello工程，修改hello代码

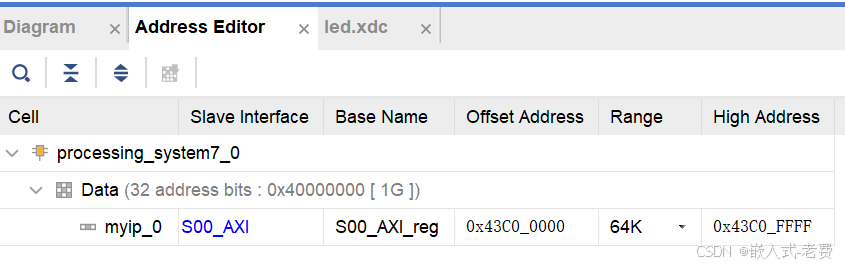

打开sdk功成之后，就可以修改hello代码。这里我们需要知道新ip寄存器地址是多少，这一点可以在vivado工程的Address Editor窗口查到，

查到之后就可以编写代码了，比较简单，就是判断开关打开的时候，灯是不是闪烁的。关闭的时候，是不是就不闪烁了。可以通过不同的编译，下载到板子测试，

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "xil_io.h"
#include "myip.h"#define MY_IP_BASEADDR	0x43c00000
#define MY_IP_REG0		0x0
#define MY_IP_REG1		0x4int main()
{init_platform();//MYIP_mWriteReg(MY_IP_BASEADDR,MY_IP_REG1,0x0); // closeMYIP_mWriteReg(MY_IP_BASEADDR,MY_IP_REG1,0x1); // openwhile(1);print("Hello World\n\r");cleanup_platform();return 0;
}
