OpenHarmony电量与LED灯颜色定制开发

news 2025/9/21 13:47:33

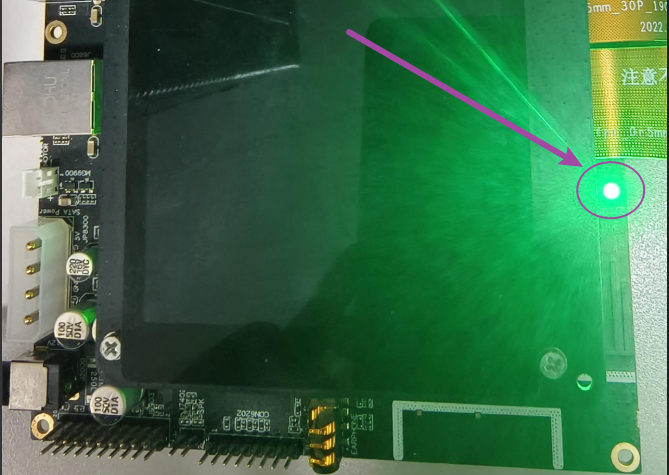

OpenHarmony系统默认提供了电量与LED灯颜色的映射关系，适用于部分产品形态（如Pad）使用LED灯颜色展示设备充电时的电量信息。高电量使用绿色、低电量使用黄色、极低电量使用红色。产品定制开发者可根据产品设计规格自定义此特性，本文档详细介绍了电量与LED灯颜色映射的定制方法。

在这里插入图片描述

约束与限制

产品定制的配置路径需根据具体产品配置策略确定，本文档以/vendor路径为例进行说明，实际开发中请根据产品配置策略调整定制路径。
仅适用于支持LED灯指示功能的产品形态。
设备要求：
标准系统开发板：如DAYU200/Hi3516DV300开源套件

开发步骤

1. 创建配置文件夹

在产品目录（例如：/vendor/hihope/rk3568）下创建battery文件夹，并在其中创建profile文件夹：

/vendor/hihope/rk3568
└── battery└── profile├── BUILD.gn└── battery_config.json

2. 编写battery_config.json

根据产品设计规格，编写定制的battery_config.json文件，配置格式如下：

{"light": {"low": {"soc": [0, 20],"rgb": [255, 192, 203]},"normal": {"soc": [20, 95],"rgb": [255, 0, 255]},"high": {"soc": [95, 100],"rgb": [0, 0, 255]}}
}

3. 电量等级说明

电量等级	描述
low	低电量
normal	正常电量
high	高电量

4. 电量区间与LED灯颜色映射配置说明

配置项	描述
soc	电量区间
rgb	LED灯RGB组合

5. 编写BUILD.gn文件

将battery_config.json打包到//vendor/etc/battery目录下，配置内容如下：

import("//build/ohos.gni")
ohos_prebuilt_etc("battery_config") {source = "battery_config.json"relative_install_dir = "battery"install_images = [ chipset_base_dir ]part_name = "product_rk3568"
}

6. 添加编译目标

将编译目标添加到/vendor/hihope/rk3568目录下ohos.build的"module_list"中：

{"parts": {"product_rk3568": {"module_list": ["//vendor/hihope/rk3568/default_app_config:default_app_config","//vendor/hihope/rk3568/image_conf:custom_image_conf","//vendor/hihope/rk3568/preinstall-config:preinstall-config","//vendor/hihope/rk3568/resourceschedule:resourceschedule","//vendor/hihope/rk3568/etc:product_etc_conf","//vendor/hihope/rk3568/battery/profile:battery_config"]}},"subsystem": "product_hihope"
}

7. 编译与烧录

./build.sh --product-name rk3568 --ccache

将定制版本烧录到DAYU200开发板中。

调测验证

开机后，进入shell命令行：
```
hdc shell
```
进入电池电量节点路径：
```
cd /data/service/el0/battery/battery
```

模拟电池信息上报并观察LED灯变化：

低电量测试：

echo 15 > capacity
hidumper -s 3302 -a -rlow_power_led_alter

正常电量测试：

echo 95 > capacity
hidumper -s 3302 -a -rnormal_power_led_alter

高电量测试：

echo 99 > capacity
hidumper -s 3302 -a -rhigh_power_led_alter

默认配置示例

系统默认电量与LED灯颜色映射配置：

{"light": {"low": {"soc": [0, 10],"rgb": [255, 0, 0]},"normal": {"soc": [10, 90],"rgb": [255, 255, 0]},"high": {"soc": [90, 100],"rgb": [0, 255, 0]}}
}
