【星闪】Hi2821 | KEYSCAN矩阵按键扫描

news 2025/9/21 13:11:56

1. 简介

在键盘相关的应用中，通常需要驱动数十个按键，如果每个按键使用一个管脚来驱动那就太浪费了，而且一般也没有那么多管脚可用，因此使用矩阵按键会是一个不错的选择。

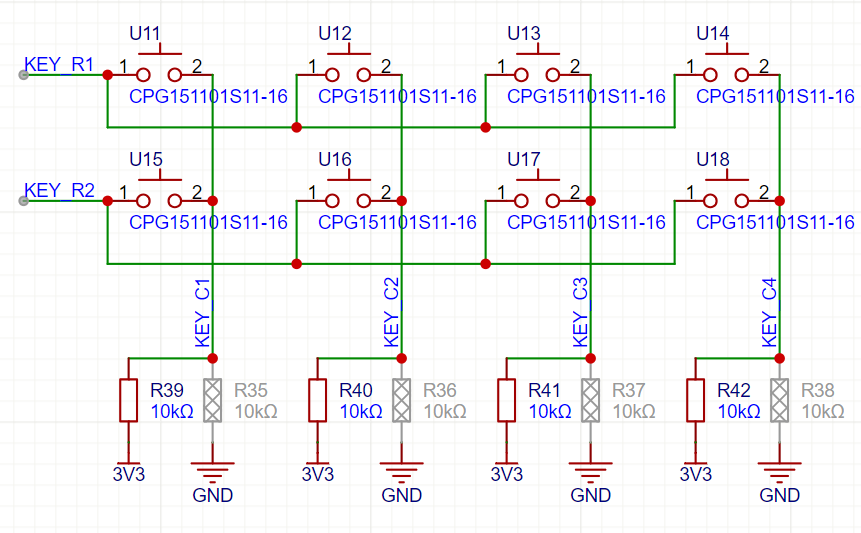

上面是一个 2×4 的键盘矩阵，一共 8 个按键，但仅需 6 根管脚即可驱动。

一般来说，矩阵键盘采用行扫描的方式，即行方向的管脚配置为输出，列方向的管脚配置为输入。空闲时，行输出高电平。扫描时，行依次拉低电平，每次拉低后读取列管脚的值，如果某一列的按键被按下，那么该按键列管脚将会读到低电平；没按下即保持高电平。

根据管脚模式和上下拉电阻的配置，矩阵键盘会有 4 种驱动方式：

	行扫描	列扫描
上拉电阻	行输出，空闲高电平，列输入接上拉，按下时低电平	列输出，空闲高电平，行输入接上拉，按下时低电平
下拉电阻	行输出，空闲低电平，列输入接上拉，按下时高电平	列输出，空闲低电平，行输入接下拉，按下时高电平

2. 硬件特性

Hi2821 在硬件上原生支持矩阵键盘，最大支持 16×8 的矩阵键盘，支持芯片算法防鬼键，支持 IO 端口可旁路的防抖设计。

3. 例程

例程将以上面的 2×4 矩阵键盘为例进行驱动。

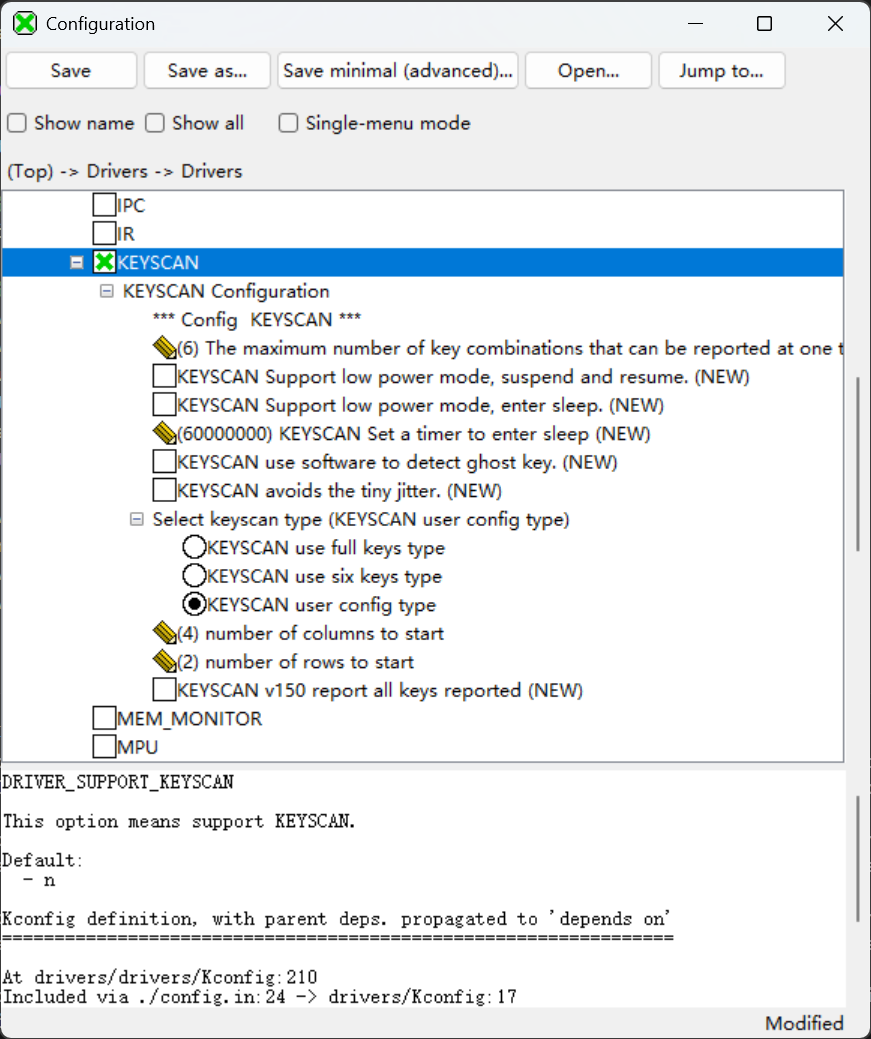

3.1 Kconfig

比较重点的配置，第一行这个用来设置同时能上报多少个按键，默认为 6 个。KEYSCAN use software to detect ghost key：软件防鬼键。KEYSCAN avoids the tiny jitter：软件防抖。Select keyscan type：一般选择最后一个用户自定义。number of columns to start：列数。number of rows to start：行数。

3.2 代码

#include "key_scan.h"#include <stdint.h>
#include <string.h>#include "keyscan.h"
#include "soc_osal.h"/* 键位映射（先行再列） */
static uint8_t g_key_gpio_map[CONFIG_KEYSCAN_ENABLE_ROW + CONFIG_KEYSCAN_ENABLE_COL] = {11, 12, 13, 14
};
static uint8_t g_key_map[CONFIG_KEYSCAN_ENABLE_ROW][CONFIG_KEYSCAN_ENABLE_COL] = {{ 0x01, 0x02 },{ 0x03, 0x04 }
};static int key_scan_report_callback(int key_nums, uint8_t key_values[])
{osal_printk("keys: ");for (int i = 0; i < key_nums; i++) {osal_printk("%02X ", key_values[i]);}osal_printk("\r\n");return 0;
}int key_scan_init(void)
{int ret = ERRCODE_SUCC;ret = keyscan_porting_set_gpio(g_key_gpio_map);if (ret) {osal_printk("set key gpio failed\r\n");return ret;}ret = uapi_set_keyscan_value_map((uint8_t **) g_key_map, CONFIG_KEYSCAN_ENABLE_ROW, CONFIG_KEYSCAN_ENABLE_COL);if (ret != ERRCODE_SUCC) {osal_printk("set key map failed\r\n");return ret;}uapi_keyscan_init(EVERY_ROW_PULSE_40_US, HAL_KEYSCAN_MODE_0, KEYSCAN_INT_VALUE_RDY);ret = uapi_keyscan_register_callback(key_scan_report_callback);if (ret != ERRCODE_SUCC) {osal_printk("set irq callback failed\r\n");return ret;}if (uapi_keyscan_enable() != ERRCODE_KEYSCAN_POWER_ON) {osal_printk("key scan enable start failed\r\n");return -1;}return ret;
}

1. 注册按键管脚

如果使用的是用户自定义按键模式，那么就需要先调用 keyscan_porting_set_gpio 函数去注册管脚，传入一个数组，行管脚在前，列管脚在后。

2. 注册按键映射

调用 uapi_set_keyscan_value_map 函数，传入一个二维数组、行数和列数，按键上报时会根据该数组的键值进行上报。

3. 初始化矩阵键盘

调用 uapi_keyscan_init 函数，参数一为扫描时长，可选值如下：

typedef enum {EVERY_ROW_PULSE_10_US,               /*!< KEYSCAN every row pulse 10 us */EVERY_ROW_PULSE_20_US,               /*!< KEYSCAN every row pulse 20 us */EVERY_ROW_PULSE_30_US,               /*!< KEYSCAN every row pulse 30 us */EVERY_ROW_PULSE_40_US                /*!< KEYSCAN every row pulse 40 us */
} keyscan_pulse_time_t;

参数二为扫描模式，可选值如下：

typedef enum {HAL_KEYSCAN_MODE_0,                 /*!< Input=0 Output=1 Pull down Output while scanning, scan high level */HAL_KEYSCAN_MODE_1,                 /*!< Input=1 Output=0 Pull up Output while scanning, scan low level */HAL_KEYSCAN_MODE_2,                 /*!< Input=0 Output=1 Pull up Input while scanning, scan low level */HAL_KEYSCAN_MODE_3                  /*!< Input=1 Output=0 Pull down Input while scanning, scan high level */
} keyscan_mode_t;

参数三为回调触发事件，可选值如下：

typedef enum {KEYSCAN_INT_FIFO_FULL,             /*!< Fifo full interrupt */KEYSCAN_INT_PRESS,                 /*!< Button press interrupt */KEYSCAN_INT_RELEASE,               /*!< Key release interrupt */KEYSCAN_INT_VALUE_RDY,             /*!< Key value report interrupt */KEYSCAN_INT_STOPPED,               /*!< Stop interrupt interrupt */KEYSCAN_INT_SCAN_ONE,              /*!< Completes a scan interrupt */KEYSCAN_INT_AFIFO_FULL,            /*!< Fifo will be full interrupt */KEYSCAN_INT_PRESS_AON,             /*!< Keyboard matrix key interrupt */KEYSCAN_INT_MAX_NUM,               /*!< KEYSCAN num */
} keyscan_int_t;

4. 注册回调函数

调用 uapi_keyscan_register_callback 函数注册，回调中会返回扫描到的键值。

5. 使能键值按键

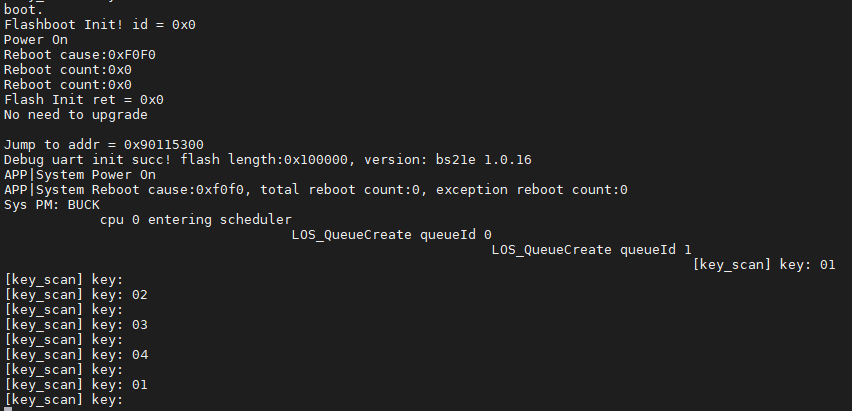

调用 uapi_keyscan_enable 函数使能。
