基于Matlab图像处理的工件表面缺陷检测系统

在现代制造业中，金属零件表面的质量直接影响产品的性能与寿命。传统的人工检测方法存在效率低、主观性强、易漏检等问题。本文针对这一需求，设计并实现了一种基于图像处理的金属零件表面缺陷检测系统。系统采用 MATLAB GUI 搭建，实现了图像的读取、灰度化、梯度提取与 Hessian 特征分析等关键功能，并通过亚像素级过零点定位方法对缺陷区域进行自动识别和标注。实验表明，该系统能够对典型的划痕、凹坑等缺陷进行有效检测，具有较好的鲁棒性和可扩展性。本研究不仅提升了检测效率与准确性，还为制造业质量控制提供了可行的智能检测方案。

作者：张家梁(自研改进)

引言

随着制造业的快速发展，零件表面质量已成为衡量产品可靠性和竞争力的重要指标。尤其在航空航天、汽车和精密机械等行业，金属零件表面的微小缺陷（如划痕、凹坑、裂纹）都可能导致零件性能下降甚至失效。因此，对金属零件表面缺陷进行快速、准确的检测具有重要意义。

目前，工业现场仍普遍采用人工目视检测，这种方式不仅效率低下，而且容易受检验员经验与疲劳程度的影响，导致主观性强和稳定性不足。随着计算机视觉与图像处理技术的发展，基于机器视觉的自动化缺陷检测逐渐成为研究热点。利用图像的灰度特征、纹理特征及边缘信息，可以在不接触工件的情况下实现高效、客观的表面质量评估。

本文提出并实现了一种基于图像梯度与 Hessian 分析的金属零件表面缺陷检测系统。该系统在 MATLAB GUI 平台上开发，能够完成从图像输入、特征提取到缺陷定位与结果可视化的完整流程。通过亚像素级定位方法，系统能够在提高检测灵敏度的同时减少误检率。实验结果表明，该方法在检测多种典型缺陷时均表现出较好的适应性和可靠性，为制造业智能检测与质量控制提供了参考。

系统架构

1.系统概述
本系统旨在实现对金属零件表面缺陷的自动化检测，基于 MATLAB GUI 平台开发，集成了图像读取、预处理、特征提取、缺陷判定与结果可视化等模块。系统采用 Sobel 梯度算子与 Hessian 矩阵特征分析相结合的方法，通过亚像素级过零点定位实现缺陷点的精确检测。用户可通过图形化界面操作，完成图像输入、参数设置与结果展示，操作简便，适合科研验证与工程应用。

系统整体流程分为五个主要步骤：
图像输入：读取待检测的金属零件表面图像；
预处理：灰度化、归一化、去噪；
特征提取：计算一阶梯度、构建 Hessian 矩阵并求特征值与特征向量；
缺陷检测：基于特征值与亚像素过零点定位，判定并标注缺陷点；
结果输出：显示检测结果，并给出“有缺陷/无缺陷”判定。

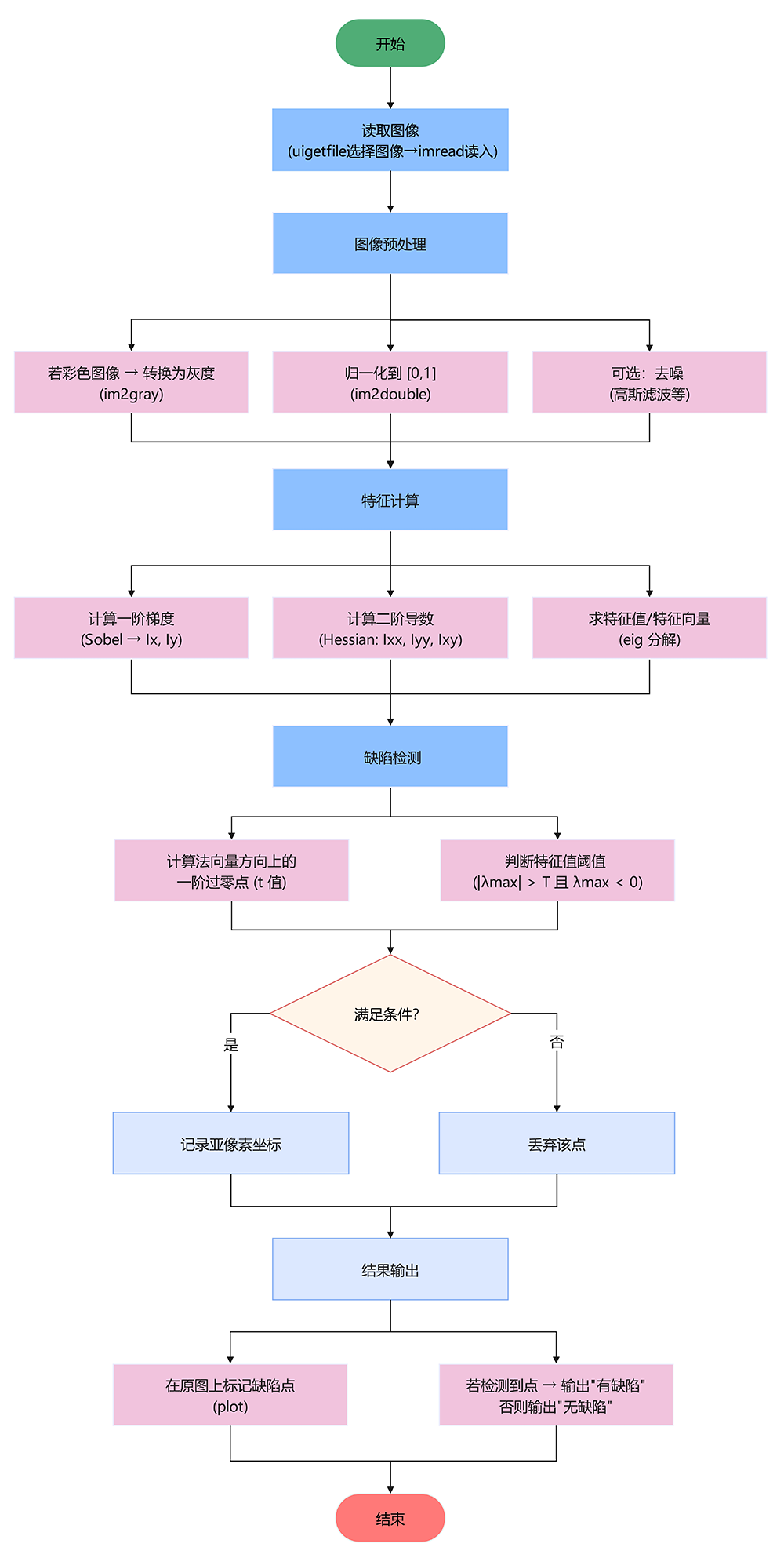

2.系统流程图

研究方法

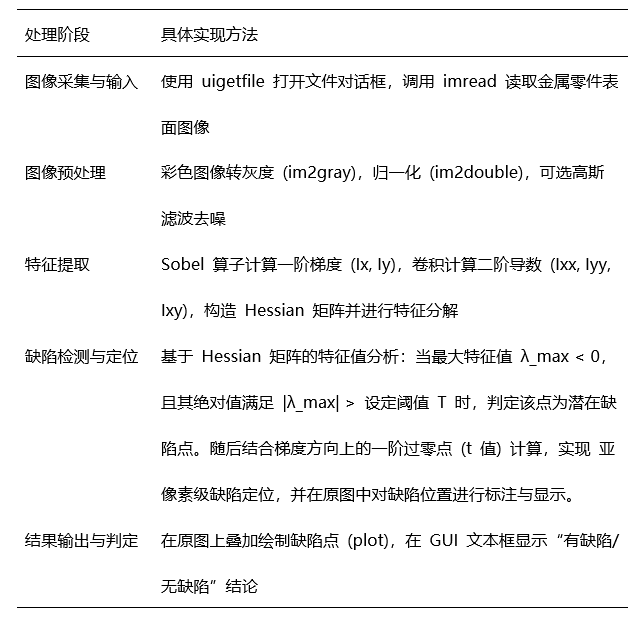

本研究基于图像处理方法，利用 Sobel 算子提取梯度并构造 Hessian 矩阵，通过特征值阈值判定与亚像素过零点定位实现金属零件表面缺陷的自动检测与可视化。

实验结果

实验结果表明：该基于Matlab图像处理的工件表面缺陷检测系统能够准确识别不同类型的表面缺陷，包括孔洞、裂纹、划痕以及微小点状异常，同时能够有效区分无缺陷工件，检测过程快速直观，结果可靠，体现出良好的实用性和应用前景。

运行System.m

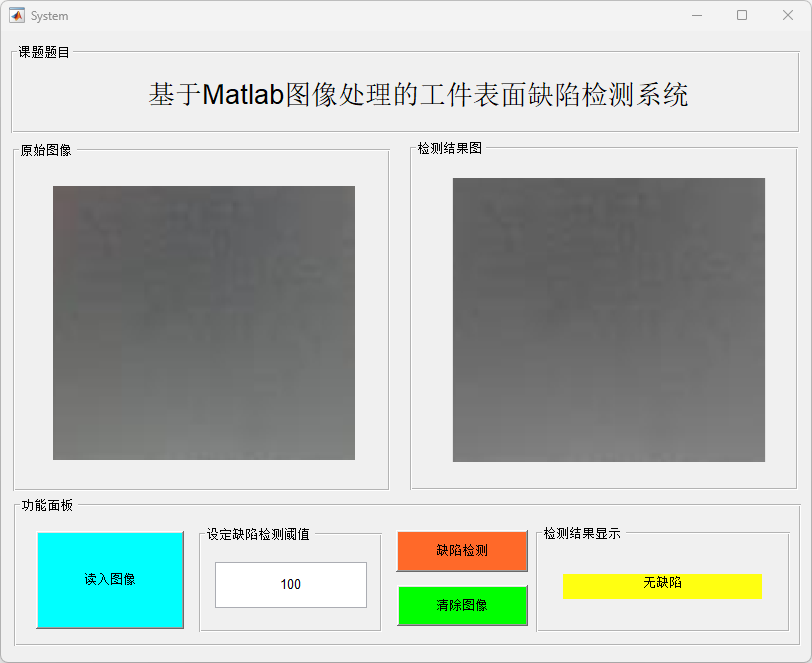

图1：工件表面检测结果-无缺陷

分析：原始图像和检测结果图都为均匀的灰色，没有明显异常点。检测结论为 “无缺陷”，说明系统未检测到裂纹、气孔或划痕等缺陷。

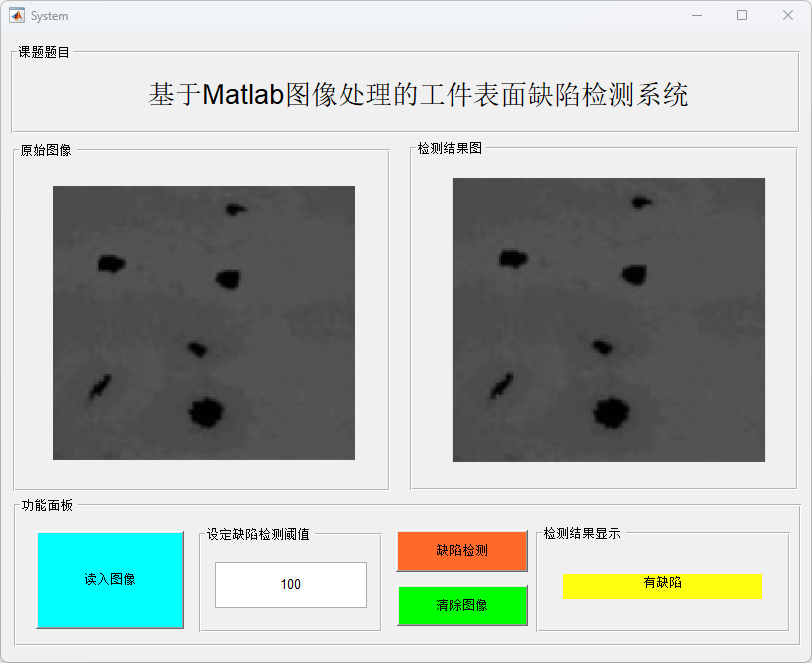

图2：工件表面检测结果-多孔洞缺陷

分析：原始图像中出现多个黑色斑点，检测结果图中相应区域被识别出来。检测结论为 “有缺陷”，这些黑点应为气孔或掉料造成的表面缺陷。

图3：工件表面检测结果-条状缺陷

分析：原始图像中有一条明亮的横向条纹，检测结果同样突出了该区域。检测结论为 “有缺陷”，推测该缺陷可能为划痕或异物压痕。

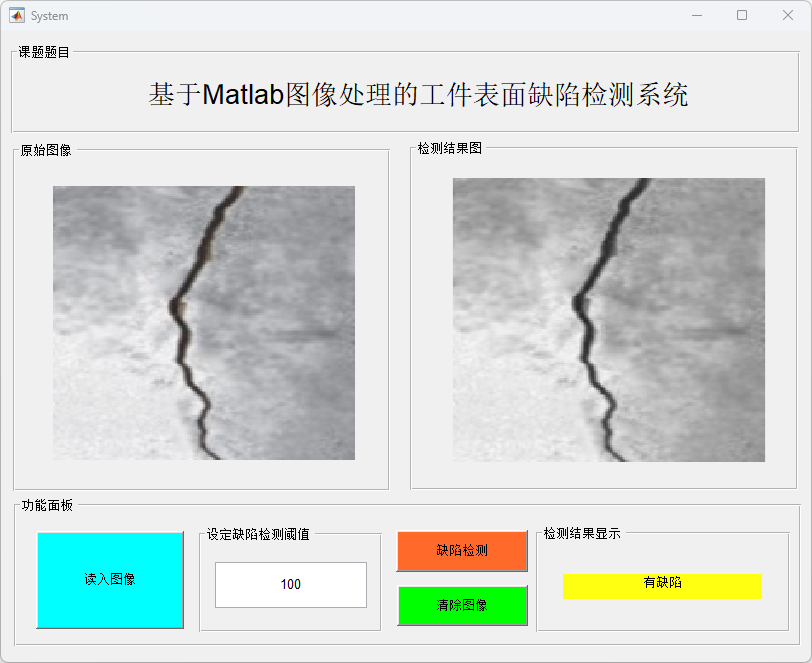

图4：工件表面检测结果-裂纹缺陷

分析：原始图像显示一条明显的深色裂缝状区域，检测结果图也将其识别。检测结论为 “有缺陷”，属于明显的裂纹类缺陷。

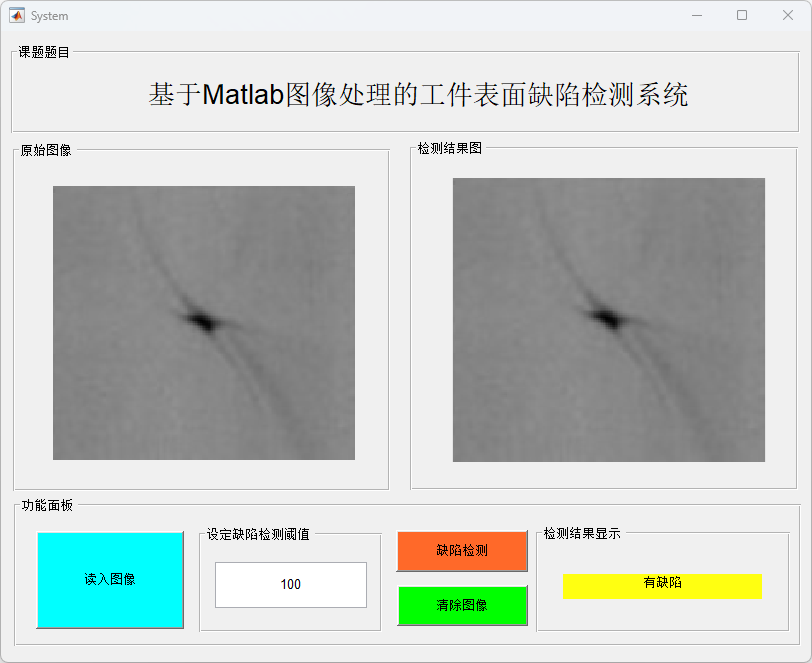

图5：工件表面检测结果-微小点状缺陷

分析：原始图像整体较为均匀，但存在一个小黑点，检测结果中该点被保留。检测结论为 “有缺陷”，说明系统可以识别出细小的点状缺陷。

图6：工件表面检测结果-贯穿裂纹缺陷

系统实现

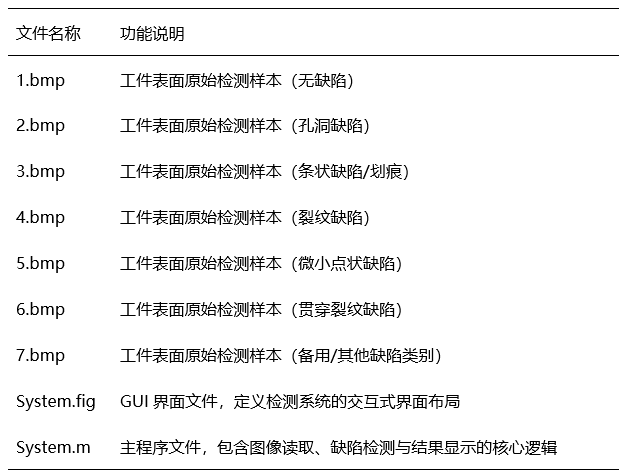

本系统完全基于MATLAB平台开发，主要集成以下脚本与模块：

分析：原始图像中有一条明显的纵向裂纹贯穿，检测结果准确识别了该裂缝。检测结论为 “有缺陷”，说明工件表面存在严重裂纹。

研究结论

本研究基于Matlab图像处理技术，实现了工件表面缺陷的自动检测与判定，实验结果表明该系统能够有效识别多种类型的缺陷，包括孔洞、条纹、裂纹及微小点状缺陷，并能准确区分无缺陷工件，具有较高的检测准确率与鲁棒性，验证了该方法在实际工业表面质量检测中的可行性和应用价值。

实验环境

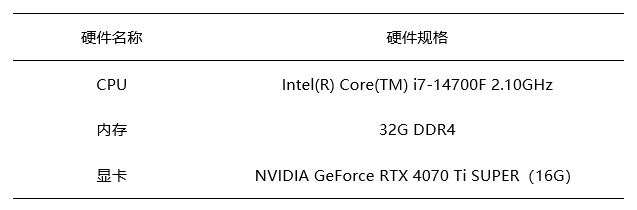

硬件配置如表：实验所用硬件平台为惠普（HP）暗影精灵10台式机整机，运行 Windows 11 64 位操作系统，作为模型训练与测试的主要计算平台，能够良好支持Matlab的开发需求。

官方声明

实验环境真实性与合规性声明：
本研究所使用的硬件与软件环境均为真实可复现的配置，未采用虚构实验平台或虚拟模拟环境。实验平台为作者自主购买的惠普（HP）暗影精灵 10 台式整机，具体硬件参数详见表。软件环境涵盖操作系统、开发工具、深度学习框架、MATLAB工具等，具体配置详见表，所有软件组件均来源于官方渠道或开源社区，并按照其许可协议合法安装与使用。

研究过程中严格遵循学术诚信和实验可复现性要求，确保所有实验数据、训练过程与结果均可在相同环境下被重复验证，符合科研规范与工程实践标准。
