第3章:分支图可视化
在上一章应用状态管理中,我们学习了OpenEvolve可视化工具如何通过共享中央"白板"上的重要数据来保持所有不同部分的同步。
现在,我们将把这些组织好的数据——程序列表(节点)及其父子关系(边)——转化为可视化工具最突出的特性:分支图可视化。
代码的动态族谱
想象我们有一个悠久的家族历史,想要查看每个人、他们之间的关系以及家族不同分支的发展。对于一个小家族,在纸上绘制静态的族谱可能有效,但如果家族每分钟都在指数级增长,新成员不断出现,新联系不断形成呢?很快就会变成一团乱麻!
这正是演化程序面临的挑战。OpenEvolve实验可以创建数千个程序,每个程序都源自一个"父"程序,形成复杂的演化路径。"分支图可视化"通过为代码创建动态族谱来解决这个问题。
它的主要目的是:
- 可视化呈现每个程序作为一个独立实体
- 展示演化链接,清晰显示父子关系
- 组织这个复杂网络,使其易于理解,帮助我们一眼发现成功的谱系、死胡同和有趣的分支
- 允许通过缩放、平移和点击单个程序来交互探索演化历史
我们的核心用例:探索演化路径
假设我们正在运行一个OpenEvolve实验,打开可视化工具后,我们的目标是:
- 查看所有演化程序的完整集合
- 理解哪个程序导致了哪个程序
- 轻松发现"最佳"程序(例如得分最高的程序)并追溯它们的祖先
- 点击任何程序立即查看其具体细节
分支图可视化旨在使这种探索直观而高效。
分支图的关键概念
图可视化依赖几个核心概念来展示演化历史:
1. 节点(圆圈):单个程序
- 它们是什么:图中的每个圆圈代表实验中的一个演化程序
- 它们展示什么:它们的大小、颜色和边框可以表示重要属性,如性能得分、代数或是否当前被选中/高亮
- 类比:我们族谱中的每个人
2. 边(线):父子关系
- 它们是什么:连接圆圈的线显示演化关系。从程序A到程序B的线表示程序B从程序A演化而来(A是父,B是子)
- 它们展示什么:直接的谱系和演化流向
- 类比:连接家庭成员、表明谁是谁的孩子的线
3. 力导向布局:“物理引擎”
- 它是什么:这是一种巧妙算法,使用类似物理的力来排列屏幕上的节点和边
- 工作原理:
- 排斥力:节点(程序)互相"推开",防止它们过度重叠
- 吸引力:边(父子链接)将连接的节点"拉"在一起,试图保持相关程序靠近
- 向心力:一种微妙的力将整个图拉向屏幕中心
- 目的:这种动态排列帮助图自然地形成一种布局,视觉上分组相关程序并显示清晰的分支,无需手动放置。就像轻轻摇晃一袋磁铁和弹簧,直到它们找到稳定的排列
4. 交互性:探索和发现
图不仅是静态图片,我们可以主动与之互动:
- 拖动节点:抓住一个节点并将其移动到更方便的位置。其他节点会动态反应,就像真实的物理对象
- 缩放和平移:使用鼠标滚轮缩放,拖动背景平移,探索大型演化景观
- 点击选择:点击一个节点选择它。这将高亮该节点及其直接连接,并在侧边栏显示其详细信息(如应用状态管理中讨论,将在侧边栏UI管理器中详述)
- 双击打开:
双击一个节点在新浏览器标签中打开其完整代码

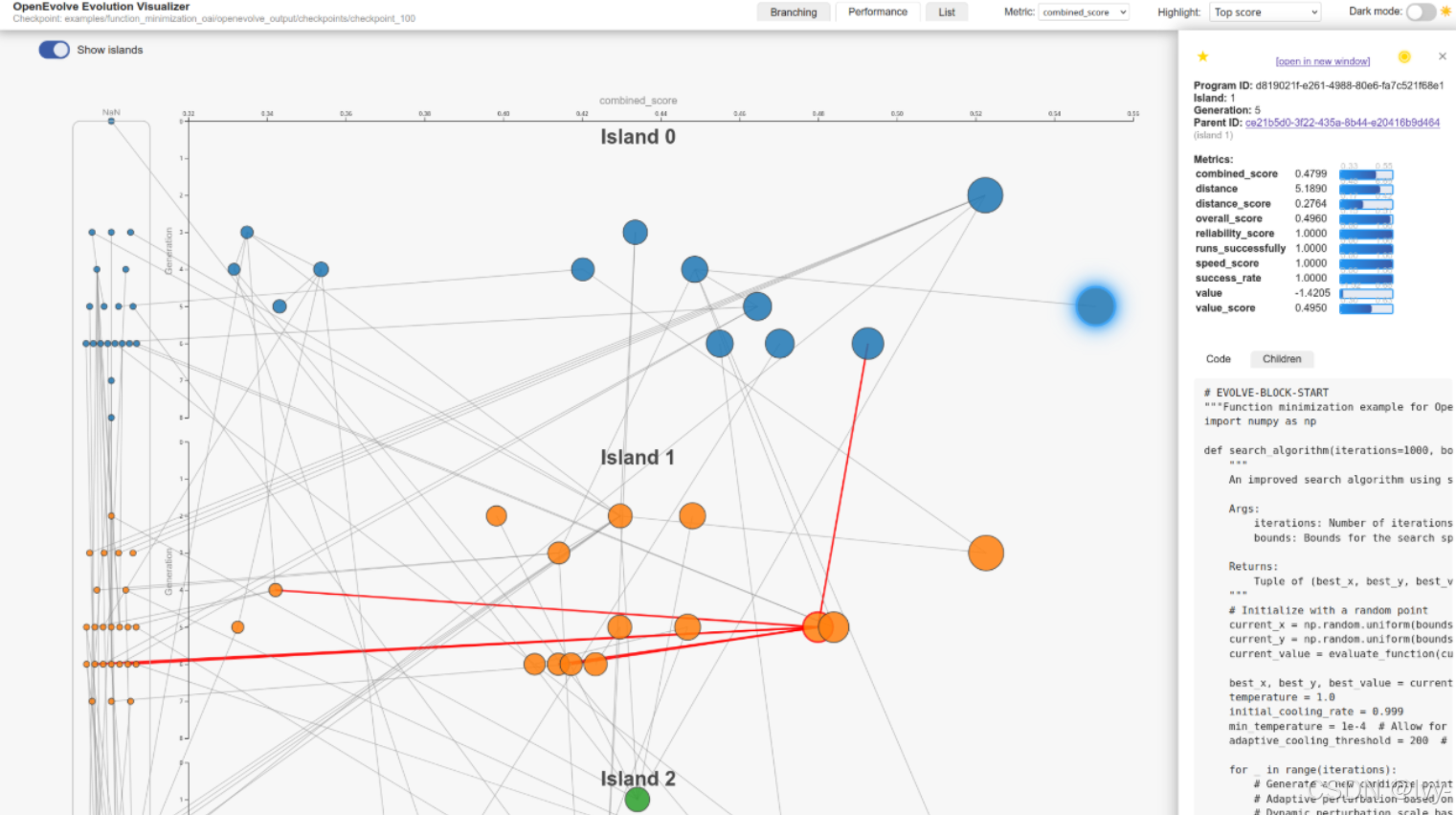

OpenEvolve如何显示图
分支图可视化主要使用**D3.js(数据驱动文档)**构建,这是一个强大的JavaScript库,用于在网页浏览器中创建动态、交互式数据可视化
(之前lvy010/lvy010: md仓库中有借助物理引擎绘制过类似的网页)
负责绘制和更新图的主要函数是scripts/static/js/graph.js
文件中的renderGraph
每当新数据到达或窗口调整大小时,应用状态管理系统就会调用它。
让我们看看renderGraph
如何创建我们的交互式族谱的简化流程:
步骤1:准备——SVG画布
首先,我们需要一个绘图区域。在网页开发中,这通常是一个<svg>
(可缩放矢量图形)元素。
ensureGraphSvg()
函数确保这个元素及其内部的分组元素(g
)存在且大小正确。
// scripts/static/js/graph.js (简化)
import { width, height } from './state.js'; // 获取窗口尺寸let svg = null; // 我们的SVG元素
export let g = null; // SVG内部的绘图组function ensureGraphSvg() {let svgEl = d3.select('#graph').select('svg');if (svgEl.empty()) { // 如果不存在SVG,创建一个svgEl = d3.select('#graph').append('svg').attr('width', width) // 从状态设置宽度.attr('height', height) // 从状态设置高度.attr('id', 'graph-svg');} else { // 否则,只更新其尺寸svgEl.attr('width', width).attr('height', height);}let gEl = svgEl.select('g');if (gEl.empty()) { // 如果不存在分组元素,创建它gEl = svgEl.append('g');}return { svg: svgEl, g: gEl }; // 返回D3选择
}
说明:这段代码确保在id="graph"
的div
(来自index.html
)内有一个名为graph-svg
的SVG元素
所有图元素都将绘制在这个SVG内的<g>
(组)元素中,使得对整个图应用缩放和平移等变换更容易。
步骤2:设置物理引擎
接下来,我们初始化D3力模拟,这是我们的"物理引擎",将排列节点和边。
// scripts/static/js/graph.js (在renderGraph内部,简化)
import { allNodeData } from './main.js'; // 我们的共享程序列表let simulation = null; // 保存我们的物理引擎function renderGraph(data, options = {}) {const { svg: svgEl, g: gEl } = ensureGraphSvg();svg = svgEl; g = gEl; // 更新我们的全局变量if (!simulation) { // 如果不存在模拟,创建它simulation = d3.forceSimulation(data.nodes) // 给它我们的程序(节点).force("link", d3.forceLink(data.edges).id(d => d.id).distance(80)).force("charge", d3.forceManyBody().strength(-200)) // 节点互相排斥.force("center", d3.forceCenter(width / 2, height / 2)); // 拉向中心} else { // 如果存在,更新其数据并重启simulation.nodes(data.nodes);simulation.force("link").links(data.edges);simulation.alpha(0.7).restart(); // 开始加热模拟}// ... renderGraph的其余部分继续 ...
}
说明:这段代码初始化simulation
。它将data.nodes
(我们的程序)交给模拟。然后定义三种力:
forceLink
:将data.edges
(我们的父子关系)拉在一起。id(d => d.id)
告诉它如何匹配边到节点,distance(80)
设置链接的理想长度forceManyBody
:使所有节点互相排斥(强度-200)forceCenter
:轻轻将所有节点拉向svg
区域的中心
步骤3:绘制边(线)
现在我们添加代表父子关系的线。
// scripts/static/js/graph.js (在renderGraph内部,简化)function renderGraph(data, options = {}) {// ... (之前的设置) ...g.selectAll("*").remove(); // 清除之前的图元素const link = g.append("g") // 为链接创建组.attr("stroke", "#999") // 默认颜色.attr("stroke-opacity", 0.6) // 轻微透明.selectAll("line") // 选择所有线(尚不存在).data(data.edges) // 绑定我们的边数据.enter().append("line") // 为每条边追加一条线.attr("stroke-width", 2); // 设置线粗细// ... renderGraph的其余部分继续 ...
}
说明:这段代码使用D3的"数据绑定"模式。它获取data.edges
数组并为每条边创建一个<line>
SVG元素
这些线最初没有x1, y1, x2, y2
坐标,因为模拟将决定这些。
步骤4:绘制节点(圆圈)
接下来,我们为每个程序添加圆圈。这也是我们附加交互事件监听器的地方。
// scripts/static/js/graph.js (在renderGraph内部,简化)
import { getNodeRadius, getNodeColor, selectProgram } from './graph.js';
import { setSelectedProgramId } from './main.js';
import { showSidebarContent, showSidebar, hideSidebar, setSidebarSticky } from './sidebar.js'; // 侧边栏操作function renderGraph(data, options = {}) {// ... (之前的设置包括链接) ...const node = g.append("g") // 为节点创建组.attr("stroke", "#333") // 默认边框颜色.attr("stroke-width", 1.5) // 默认边框宽度.selectAll("circle") // 选择所有圆圈(尚不存在).data(data.nodes) // 绑定我们的节点数据.enter().append("circle") // 为每个节点追加一个圆圈.attr("r", d => getNodeRadius(d)) // 基于程序指标的半径.attr("fill", d => getNodeColor(d)) // 填充颜色(例如基于岛).on("click", function(event, d) { // 当点击节点时setSelectedProgramId(d.id); // 在中央状态更新选中程序setSidebarSticky(true); // 保持侧边栏打开showSidebarContent(d, false); // 显示程序详情showSidebar(); // 确保侧边栏可见selectProgram(d.id); // 更新选择的图视觉效果event.stopPropagation(); // 阻止点击传播到背景}).on("mouseover", function(event, d) { // 当鼠标悬停在节点上// 如果不固定且没有节点被选中,在侧边栏显示详情if (!sidebarSticky && (!selectedProgramId || selectedProgramId !== d.id)) {showSidebarContent(d, true); // 临时显示详情showSidebar();}d3.select(this) // 悬停时视觉高亮.classed('node-hovered', true).attr('stroke', '#FFD600').attr('stroke-width', 4);}).on("mouseout", function(event, d) { // 当鼠标离开节点d3.select(this) // 移除悬停高亮.classed('node-hovered', false).attr('stroke', '#333').attr('stroke-width', 1.5);if (!selectedProgramId) { // 如果没有节点被选中,隐藏侧边栏hideSidebar();}});node.append("title").text(d => d.id); // 悬停时显示ID工具提示// ... renderGraph的其余部分继续 ...
}
说明:与链接类似,这将data.nodes
绑定到<circle>
元素。这里的关键方面是:
getNodeRadius(d)
:基于程序指标(例如更高得分意味着更大圆圈)计算圆圈大小的辅助函数getNodeColor(d)
:确定圆圈颜色(例如基于程序所属的岛)的辅助函数- 事件处理器:使圆圈可交互。点击节点更新全局
selectedProgramId
(来自应用状态管理),在侧边栏显示详情(使用侧边栏UI管理器),并视觉高亮节点。悬停时临时高亮并显示详情
步骤5:动画化图("Tick"事件)
力模拟计算每个节点和链接应该在哪里。"tick"事件在模拟运行时重复触发,允许我们更新圆圈和线的视觉位置。
// scripts/static/js/graph.js (在renderGraph内部,简化)function renderGraph(data, options = {}) {// ... (之前的设置包括节点) ...simulation.on("tick", () => { // 这个函数每秒运行多次link.attr("x1", d => d.source.x) // 更新线起点X.attr("y1", d => d.source.y) // 更新线起点Y.attr("x2", d => d.target.x) // 更新线终点X.attr("y2", d => d.target.y); // 更新线终点Ynode.attr("cx", d => d.x) // 更新圆圈中心X.attr("cy", d => d.y); // 更新圆圈中心Y});// ... renderGraph的其余部分继续 ...
}
说明:这个simulation.on("tick", ...)
函数是力导向布局的核心。每次模拟迈出一步时,它更新每个节点(及其链接的source.x
、source.y
、target.x
、target.y
)的x
和y
属性。然后tick
事件读取这些更新的位置并重绘SVG圆圈和线,使它们看起来移动并稳定到它们的位置。
步骤6:缩放和平移
为了探索大型图,D3提供了一个附加到SVG的zoom
行为。
// scripts/static/js/graph.js (在renderGraph内部,简化)
let zoomBehavior = null; // 缩放的全局变量function renderGraph(data, options = {}) {// ... (之前的设置) ...zoomBehavior = d3.zoom() // 创建缩放行为.scaleExtent([0.2, 10]) // 允许从20%到1000%缩放.on('zoom', function(event) { // 当缩放/平移发生时g.attr('transform', event.transform); // 对我们的组'g'应用变换// ... (如果图超出视图显示'重新居中'按钮的逻辑) ...});svg.call(zoomBehavior); // 对SVG应用缩放行为// ... (如果提供选项,初始拟合/居中的逻辑) ...
}
说明:d3.zoom()
创建一个处理所有缩放和平移手势的对象。
当用户交互(鼠标滚轮缩放,拖动平移)时,调用on('zoom', ...)
函数。这个函数然后更新我们主绘图组g
的transform
属性,有效地移动和缩放其中绘制的所有内容。
步骤7:拖动节点
用户也可以手动调整单个节点的位置。
// scripts/static/js/graph.js (简化)function applyDragHandlersToAllNodes() {if (!g) return;g.selectAll('circle').each(function() { // 应用到所有圆圈d3.select(this).call(d3.drag() // 附加拖动行为.on('start', dragstarted).on('drag', dragged).on('end', dragended));});
}function dragstarted(event, d) {// 如果模拟暂停,短暂重启它if (!event.active && simulation) simulation.alphaTarget(0.3).restart();d.fx = d.x; // 固定节点位置以便拖动d.fy = d.y;
}
function dragged(event, d) {d.fx = event.x; // 拖动时更新固定位置d.fy = event.y;
}
function dragended(event, d) {// 如果模拟暂停,停止目标alphaif (!event.active && simulation) simulation.alphaTarget(0);d.fx = null; // 释放节点位置,让模拟再次接管d.fy = null;
}
说明:d3.drag()
创建一个拖动行为。
当用户开始拖动节点时,dragstarted
"固定"节点的位置。dragged
在用户移动鼠标时更新这个固定位置。dragended
然后释放固定位置,允许力模拟再次接管,但节点通常会保持在用户放置它的位置附近。

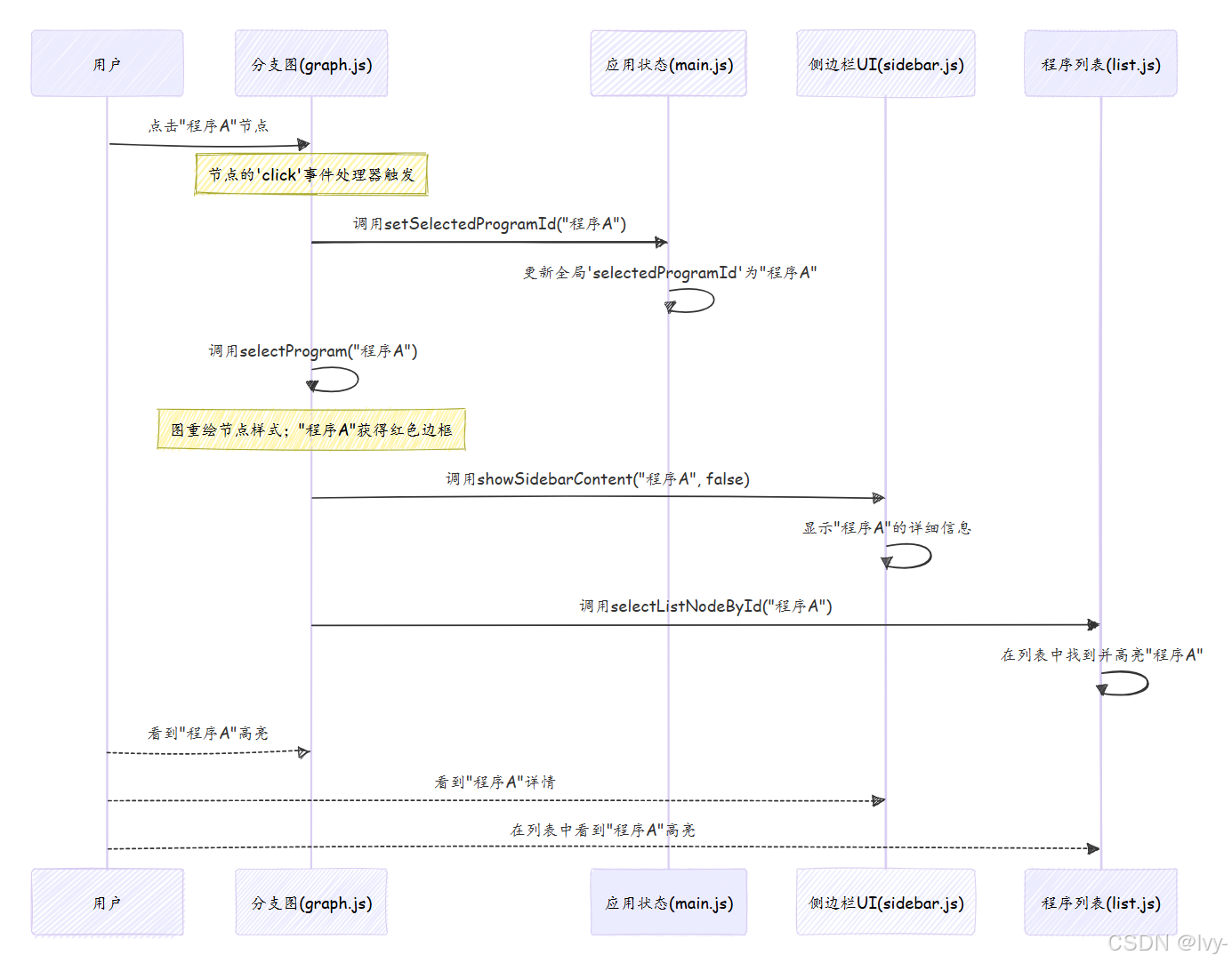

交互式点击的协调过程
让我们回顾应用状态管理中的用例,看看点击图中的节点如何影响整个可视化工具:
说明:当我们点击一个程序节点时,图的click
事件监听器(在步骤4中定义)被触发
然后它与main.js
(更新中央selectedProgramId
)、sidebar.js
(显示详情)和list.js
(更新列表视图)协调。这种UI不同部分之间即时、同步的响应是有效应用状态管理的直接结果。
无需完全重绘更新节点样式
如果我们在工具栏更改"指标"会怎样?
节点应该基于新指标调整大小并可能重新着色,但整个图不一定要重新模拟其布局。
这由animateGraphNodeAttributes()
处理:
// scripts/static/js/graph.js (简化)
import { getSelectedMetric, getHighlightNodes, allNodeData, selectedProgramId } from './main.js';export function animateGraphNodeAttributes()
{if (!g) return; // 如果图未初始化,不做任何事const metric = getSelectedMetric(); // 获取新选中的指标const filter = document.getElementById('highlight-select').value; // 获取高亮过滤器const highlightNodes = getHighlightNodes(allNodeData, filter, metric);const highlightIds = new Set(highlightNodes.map(n => n.id));g.selectAll('circle') // 选择所有圆圈.transition().duration(400) // 开始400ms的平滑过渡.attr('r', d => getNodeRadius(d)) // 基于新指标更新半径.attr('fill', d => getNodeColor(d)) // 更新颜色.attr('stroke', d => selectedProgramId === d.id ? 'red' : (highlightIds.has(d.id) ? '#2196f3' : '#333')) // 更新边框.attr('stroke-width', d => selectedProgramId === d.id ? 3 : 1.5).selection().each(function(d) { // 也为高亮更新类d3.select(this).classed('node-highlighted', highlightIds.has(d.id)).classed('node-selected', selectedProgramId === d.id);});
}
说明:当指标或高亮选择更改时(如应用状态管理中所示),main.js
调用这个函数
它不是重建整个图,而是高效地选择所有circle
元素并对它们的属性(r
、fill
、stroke
)应用平滑过渡,使更改看起来流畅而响应迅速。
总结
在本章中,我们探索了"分支图可视化",这是OpenEvolve中演化实验的核心视觉表示。我们了解到它:
- 使用**节点(圆圈)表示单个程序,使用边(线)**显示它们的父子关系
- 采用力导向布局自然排列这些元素,就像物理模拟
- 提供丰富的交互性,允许拖动节点、缩放/平移图,并点击程序获取详细信息
- 使用D3.js构建,并利用应用状态管理系统管理共享数据,创建我们演化代码的动态响应视图
这个图提供了一种直观的方式来跟踪实验的整个历史,帮助我们识别重要的演化里程碑并探索有前途的谱系。
现在我们可以可视化演化的"族谱"了,让我们把注意力转向如何可视化这些程序随时间的性能趋势。
下一章:性能图表可视化
