FlexE实践笔记

news 2025/9/20 10:40:48

1、FlexE概述

      FlexE（Flexible Ethernet，灵活的以太网）技术基于高速以太网接口，通过以太网MAC速率和PHY速率的解耦，实现灵活控制接口速率，以适应不同的网络传输结构

 技术优点
FlexE技术具有如下优点：

  1. a、让接口速率可变，不再受制于IEEE802.3标准所定义的10-25-40-50-100-200-400GE的阶梯型速率体系。
  2. b、接口的带宽可以按需灵活满足，且不受制于光传输网络能力。

2、FlexE技术实现

2.1 概念介绍

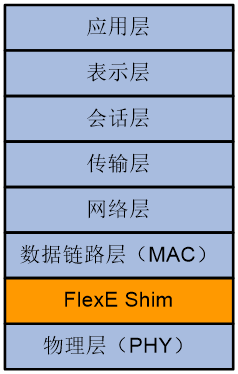

       FlexE是OIF组织基于IEEE802.3/1制定的标准体系架构的扩展研究。如图1所示，它基于OSI七层模型，在PHY层（物理层）和MAC层（数据链路层）中间增加了Shim层，用来实现MAC和PHY的解耦。

图1 FlexE结构示意图

如图2所示，FlexE基于Client/Group架构定义，可以支持任意多个不同子接口（FlexE Client）在任意一组PHY（FlexE Group）上的映射和传输，从而实现上述捆绑、通道化及子速率等功能。其中：
       FlexE Group：每个FlexE Group由1个或多个（最多254个）基于802.3标准的以太网PHY组成，组内所有的PHY使用相同的物理层，每个PHY在FlexE Group都有一个唯一的编号。
       FlexE Shim：处于MAC和PHY层之间，是FlexE的核心处理逻辑层。它将MAC层的FlexE Client数据流映射到FlexE Group的PHY上进行传输；并且也支持将FlexE Group内的PHY传输的数据反映射到MAC层的FlexE Client数据流。FlexE Shim可以基于组对组内PHY的带宽进行捆绑、子速率、通道化处理。
       FlexE Client：对应于以太网络中的传统接口，是基于MAC层速率的以太网数据流，其速率不固定，用于对接不同速率需求的UNI（User Network Interface，网络用户接口）。FlexE Client的数据流按照64B/66B编码形成多个数据块（blocks），这些blocks会插入到FlexE Group的某个位置的Sub-Calendar中。
       FlexE Calendar：是FlexE Shim处理映射和反映射处理的机制。将FlexE Group内100G的PHY拆分成20个Slot，每个PHY的一组Slot称为Sub-Calendar，每个Slot承载5G速率。FlexE Calendar将FlexE Group内每个PHY上的Sub-Calendar上承载的66B数据块分配给指定的FlexE Client。理论上每个FlexE Client可以被设置的带宽为5G的倍数。

图2 FlexE通用架构示意图

2.2  FlexE支持的功能

2.2.1  捆绑

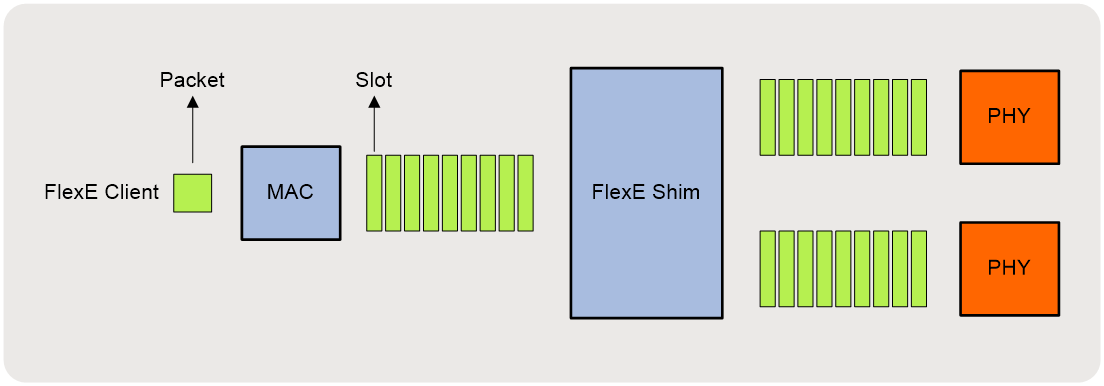

如图3所示，FlexE支持捆绑多个IEEE 802.3标准的物理接口，使多个PHY一起工作，以支持更高速率。例如，将2个100G物理接口捆绑，实现200G的MAC层速率。

图3 捆绑功能示意图

2.2.2  通道化

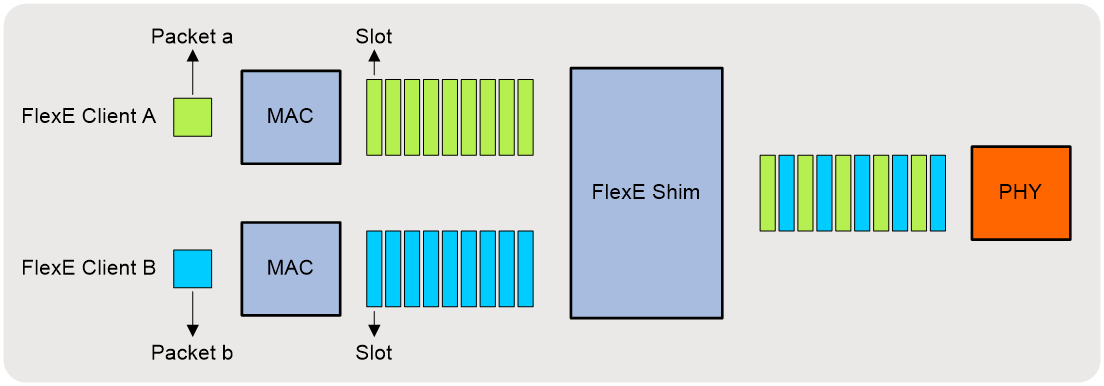

如图4所示，对基于IEEE 802.3标准的物理接口的通道化是指多个低速率数据流共享一个PHY或多个PHY。例如，在1个100G速率的物理接口上承载25G和75G两个MAC层速率的数据流。

图4 通道化功能示意图

2.2.3  子速率

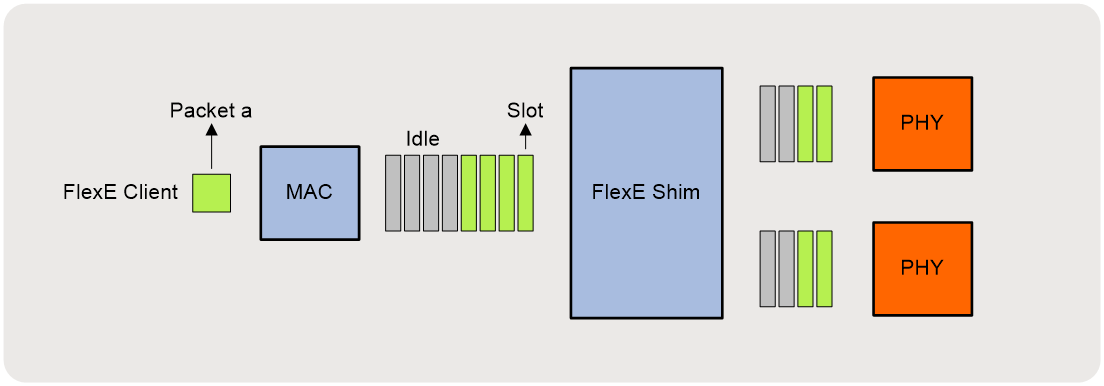

如图5所示，基于IEEE 802.3标准物理接口的子速率是指一个低速率的数据流共享一个PHY或多个PHY。例如，在2个100G速率的物理接口上仅仅承载50G的MAC层速率。

图5 子速率功能示意图

3、FlexE实验

3.1 实验内容和目标

本次实验需求实根据实际操作过的笔记记录，搭建实验拓扑，并完成以下实验任务：

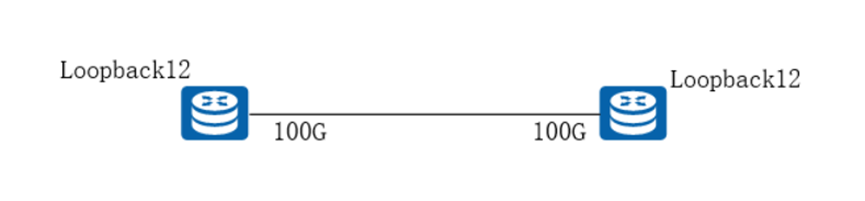

任意2台骨干设备采用100G链路互联，在100G链路上灵活分配带宽，起loopback口模拟业务网段进行测试验证。

左边设备M6000-S1：ZTE  M6000-S ，业务地址为loopback12：12.12.12.1 32

右边设备M6000-S2：ZTE  M6000-S ，业务地址为loopback12：14.14.14.14 32

本次实验为把100G链路划分为2个不同带宽的通道，承载不通业务。

3.2 RouterA配置步骤

3.2.1 配置端口工作模式

开启物理接口的flexe工作模式

M6000-S1(config)#interface cgei-0/2/1/1
M6000-S1($-if-cgei-0/2/1/1)#work-mode flexe
M6000-S1($-if-cgei-0/2/1/1)#show this
!<firload>work-mode flexe
!</firload>
!<if-intf>no shutdown
!</if-intf>

3.2.2 配置FlexE Group

创建FlexE组

进入接口配置模式

配置FlexE_group的编号

配置flexe_group的接收调度模式，并配置claendar模板

配置flexe_group绑定物理接口

M6000-S1(config)#interface flexe flexe_group1
M6000-S1(config)#interface flexe_group1
M6000-S1($-if-flexe_group1)#group-number 1
M6000-S1($-if-flexe_group1)#receive-mode auto
M6000-S1($-if-flexe_group1)#  bind interface cgei-0/2/1/1 phy-number 1 timeslots all
M6000-S1($-if-flexe_group1)#rx-calendar A
M6000-S1($-if-flexe_group1)#tx-calendar A
M6000-S1($-if-flexe_group1)#show this
!<port-physical-config>group-number 1bind interface cgei-0/2/1/1 phy-number 1 timeslots all
!</port-physical-config>

3.2.3 配置Flexe_Client

创建Flexe_client1

进入flexe_client1接口配置模式

配置FlexE_client1的编号 *必须和对端一致

配置flexe_client1的终结模式

配置flexe_client1占用的时隙

使能flexe_client1接口

M6000-S1(config)#interface flexe flexe_client1
M6000-S1(config)#interface flexe_client1
M6000-S1($-if-flexe_client1)#client-number 1
M6000-S1($-if-flexe_client1)#terminal-mode enable
M6000-S1($-if-flexe_client1)#bind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 0-4
M6000-S1($-if-flexe_client1)#no shutdown
M6000-S1($-if-flexe_client1)#sho th
!<port-physical-config>terminal-mode enablebind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 0-4client-number 1
!</port-physical-config>

创建Flexe_client2

进入flexe_client2接口配置模式

配置FlexE_client2的编号 *必须和对端一致

配置flexe_client2的终结模式

配置flexe_client2占用的时隙

使能flexe_client2接口

M6000-S1(config)# interface flexe flexe_client2
M6000-S1(config)#interface flexe_client2
M6000-S1($-if-flexe_client2)#client-number 2
M6000-S1($-if-flexe_client2)#terminal-mode enable
M6000-S1($-if-flexe_client2)#bind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 5-19
M6000-S1($-if-flexe_client2)#no shutdown
M6000-S1($-if-flexe_client2)#sho th
!<port-physical-config>terminal-mode enablebind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 5-19client-number 2
!</port-physical-config>

3.2.4 配置VEI

创建VEI1
进入VEI接口
配置VEI与flexe_client的绑定
配置VEI接口的IP地址
启用VEI接口

M6000-S1(config)#interface vei vei1
M6000-S1(config)#interface vei1
M6000-S1(config-if-vei1)#bind flexe_client flexe_client1
M6000-S1(config-if-vei1)#ip address 11.11.11.1 255.255.255.0
M6000-S1(config-if-vei1)#no shutdown
M6000-S1(config-if-vei1)#sho th
!<if-intf>ip address 11.11.11.1 255.255.255.0
!</if-intf>
!<port-physical-config>bind flexe_client flexe_client1
!</port-physical-config>

创建VEI2
进入VEI接口
配置VEI与flexe_client的绑定
配置VEI接口的IP地址
启用VEI接口

M6000-S1(config)#interface vei vei2
M6000-S1(config)#interface vei2
M6000-S1(config-if-vei2)#bind flexe_client flexe_client2
M6000-S1(config-if-vei2)#ip add 22.22.22.1 255.255.255.0
M6000-S1(config-if-vei2)#no shutdown

3.3 RouterB配置步骤

3.3.1 配置端口工作模式

开启物理接口的flexe工作模式

M6000-S2(config)#interface cgei-0/2/1/1
M6000-S2(config)#no shutdown
M6000-S2($-if-cgei-0/2/1/1)#sho th
!<firload>work-mode flexe
!</firload>
!<if-intf>no shutdown
!</if-intf>

3.3.2 配置FlexE Group

创建FlexE组

进入接口配置模式

配置FlexE_group的编号

配置flexe_group的接收调度模式，并配置claendar模板

配置flexe_group绑定物理接口

M6000-S2(config)#interface flexe flexe_group1
M6000-S2(config)#interface flexe_group1
M6000-S2($-if-flexe_group1)#group-number 1
M6000-S2($-if-flexe_group1)#receive-mode auto
M6000-S2($-if-flexe_group1)#  bind interface cgei-0/2/1/1 phy-number 1 timeslots all
M6000-S2($-if-flexe_group1)#rx-calendar A
M6000-S2($-if-flexe_group1)#tx-calendar A
M6000-S2($-if-flexe_group1)#show this
!<port-physical-config>group-number 1bind interface cgei-0/2/1/1 phy-number 1 timeslots all
!</port-physical-config>

3.3.3 配置Flexe_Client

创建Flexe_client1

进入flexe_client1接口配置模式

配置FlexE_client1的编号 *必须和对端一致

配置flexe_client1的终结模式

配置flexe_client1占用的时隙

使能flexe_client1接口

M6000-S2(config)#interface flexe flexe_client1
M6000-S2(config)#interface flexe_client1
M6000-S2($-if-flexe_client1)#client-number 1
M6000-S2($-if-flexe_client1)#terminal-mode enable
M6000-S2($-if-flexe_client1)#bind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 0-4
M6000-S2($-if-flexe_client1)#no shutdown
M6000-S2($-if-flexe_client1)#sho th
!<port-physical-config>terminal-mode enablebind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 0-4client-number 1
!</port-physical-config>

创建Flexe_client2

进入flexe_client2接口配置模式

配置FlexE_client2的编号 *必须和对端一致

配置flexe_client2的终结模式

配置flexe_client2占用的时隙

使能flexe_client2接口

M6000-S2(config)# interface flexe flexe_client2
M6000-S2(config)#interface flexe_client2
M6000-S2($-if-flexe_client2)#client-number 2
M6000-S2($-if-flexe_client2)#terminal-mode enable
M6000-S2($-if-flexe_client2)#bind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 5-19
M6000-S2($-if-flexe_client2)#no shutdown
M6000-S2($-if-flexe_client2)#sho th
!<port-physical-config>terminal-mode enablebind flexe_group flexe_group1 calendar-template A interface cgei-0/2/1/1 timeslots 5-19client-number 2
!</port-physical-config>

 3.3.4 配置VEI

创建VEI1
进入VEI接口
配置VEI与flexe_client的绑定
配置VEI接口的IP地址
启用VEI接口

M6000-S2(config)#interface vei vei1
M6000-S2(config)#interface vei1
M6000-S2(config-if-vei1)#bind flexe_client flexe_client1
M6000-S2(config-if-vei1)#ip address 11.11.11.2 255.255.255.0
M6000-S2(config-if-vei1)#no shutdown
M6000-S2(config-if-vei1)#sho th
!<if-intf>ip address 11.11.11.2 255.255.255.0
!</if-intf>
!<port-physical-config>bind flexe_client flexe_client1
!</port-physical-config>

创建VEI2
进入VEI接口
配置VEI与flexe_client的绑定
配置VEI接口的IP地址
启用VEI接口

M6000-S2(config)#interface vei vei2
M6000-S2(config)#interface vei2
M6000-S2(config-if-vei2)#bind flexe_client flexe_client2
M6000-S2(config-if-vei2)#ip add 22.22.22.2 255.255.255.0
M6000-S2(config-if-vei2)#no shutdown
M6000-S2(config-if-vei2)#sho th
!<if-intf>ip address 22.22.22.2 255.255.255.0
!</if-intf>
!<port-physical-config>bind flexe_client flexe_client2

3.4 配置业务地址

3.4.1 M6000-S1业务地址

flexe_client1的业务地址loopback11：12.12.12.1/32
flexe_client2的业务地址loopback12：13.13.13.1/32

M6000-S1(config)#interface loopback11
M6000-S1(config-if-loopback11)#ip add 12.12.12.1 255.255.255.255
M6000-S1(config)#interface loopback12
M6000-S1(config-if-loopback12)#ip add 13.13.13.1 255.255.255.255
M6000-S1(config)#ip route 14.14.14.14 255.255.255.255 11.11.11.2
M6000-S1(config)#ip route 15.15.15.15 255.255.255.255 22.22.22.2

 3.4.2 M6000-S2业务地址

flexe_client1的业务地址loopback11：14.14.14.1432
flexe_client2的业务地址loopback12：15.15.15.15/32

M6000-S2(config)#interface loopback11
M6000-S2(config-if-loopback11)#ip add 14.14.14.14 255.255.255.255
M6000-S2(config)#interface loopback12
M6000-S2(config-if-loopback12)#ip add 15.15.15.15 255.255.255.255
M6000-S2(config)#ip route 12.12.12.1 255.255.255.255 11.11.11.1
M6000-S2(config)#ip route 13.13.13.1 255.255.255.255 22.22.22.1

3.5验证

3.5.1 查看flexe_group组带宽

M6000-S1(config)#show interface flexe_group1
flexe_group1 is up, ifindex: 8395Line protocol is up, IPv4 protocol is up, IPv6 protocol is down,detected status is RX-OK/TX-OKLast line protocol up time :  2025-08-14 10:44:04 Hardware is FlexE Group, address is d4c1.c895.f950BW 100 Gbit/sMTU 9622 bytes

M6000-S2(config)#show interface flexe_group1
flexe_group1 is up, ifindex: 8391Line protocol is up, IPv4 protocol is up, IPv6 protocol is down,detected status is RX-OK/TX-OKLast line protocol up time :  2025-08-14 10:52:06 Hardware is FlexE Group, address is d4c1.c895.f7d0BW 100 Gbit/sMTU 9622 bytes

3.5.2 查看接口状态

查看flexe_group、flexe_client和vei接口状态，可以看到接口都UP状态。

注：

中兴设备默认一个时隙5G，flexe_client是0-4共5个时隙，所以25G。

第一台M6000-S1

M6000-S1(config)#show interface brief
Interface               Attribute  Mode         BW    Admin Phy   Prot  Description
cgei-0/0/0/1            optical    Duplex/full  100G  up    up    up
cgei-0/0/0/2            optical    Duplex/full  100G  up    up    up
vei1                    optical    Duplex/full  25G   up    up    up
vei2                    optical    Duplex/full  75G   up    up    up
flexe_client1           N/A        N/A          25G   up    up    up
flexe_client2           N/A        N/A          75G   up    up    up
flexe_group1            N/A        N/A          100G  up    up    up
cgei-0/0/1/1            optical    Duplex/full  100G  up    up    up

M6000-S1(config)#show ip int brief | in vei
vei1                            11.11.11.1      255.255.255.0   up    up   up
vei2                            22.22.22.1      255.255.255.0   up    up   up

第二台M6000-S2

M6000-S2(config)#show interface brief
Interface               Attribute  Mode         BW    Admin Phy   Prot  Description
cgei-0/0/0/1            optical    Duplex/full  100G  up    up    up
cgei-0/0/0/2            optical    Duplex/full  100G  up    up    up
vei1                    optical    Duplex/full  25G   up    up    up
vei2                    optical    Duplex/full  75G   up    up    up
flexe_client1           N/A        N/A          25G   up    up    up
flexe_client2           N/A        N/A          75G   up    up    up
flexe_group1            N/A        N/A          100G  up    up    up
cgei-0/0/1/1            optical    Duplex/full  100G  up    up    up
M6000-S2(config)#show ip interface brief  | in vei
vei1                            11.11.11.2      255.255.255.0   up    up   up
vei2                            22.22.22.2      255.255.255.0   up    up   up

3.5.3 业务地址测试

M6000-S1(config)#ping 14.14.14.14 source 12.12.12.1
sending 5,100-byte ICMP echo(es) to 14.14.14.14,timeout is 2 second(s).
!!!!!
Success rate is 100 percent(5/5),round-trip min/avg/max= 1/1/1 ms.
[finish]M6000-S1#ping 15.15.15.15 source 13.13.13.1
sending 5,100-byte ICMP echo(es) to 15.15.15.15,timeout is 2 second(s).
!!!!!
Success rate is 100 percent(5/5),round-trip min/avg/max= 1/1/1 ms.
[finish]

http://www.dtcms.com/a/391528.html

相关文章：

  • 搭建Redis群集模式
  • 视觉SLAM第13讲：实践，设计SLAM系统
  • 【论文阅读】WebWalker: Benchmarking LLMs in Web Traversal
  • 页面水印记录
  • 快速学习kotlin并上手 Android 开发指南
  • Linux进程控制（下）：进程等待和进程替换
  • 如何检查数据库是否处于恢复模式
  • AI一周资讯 250913-250919
  • Livox-mid-360录制的.lvx2文件转化为.bag文件（TBC）
  • 【 svn】自动重试： cleanup + update
  • 有哪些Java学习书籍推荐？
  • 机动车登记证 OCR 识别：让车辆业务办理驶入 “快车道“
  • 在QT中使用FFmpeg实现录屏功能
  • 使用redisson实现延迟队列
  • 算法面试（1）-----两阶段检测器（如Faster R-CNN）和单阶段检测器（如YOLO、SSD）的区别与优劣？
  • 10cm钢板矫平机：一条“钢铁传送带”上的隐形战场
  • 数据结构与算法3：链式最基本的表示和实现——单链表
  • redisson延迟队列最佳实践
  • Netty ByteToMessageDecoder解码机制全解析
  • scrapy项目-爬取某招聘网站信息
  • 解决ubuntu下搜狗输入法在浏览器不可用的问题
  • 设计模式- 命令模式详解
  • 谈一谈Java成员变量，局部变量和静态变量的创建和回收时机
  • OSCP - Proving Grounds - Leyla
  • 9 月 19 日 IT 界热点大赏：科技浪潮下的创新与变革
  • 自动化脚本的零失误之路
  • Redis（三）Redis集群的三种模式
  • 网络环路：成因、影响与防环机制深度解析
  • 力扣刷题笔记(1)--面试150数组部分
  • 分割模型Maskformer
