【LVS入门宝典】LVS核心原理与实战：Director（负载均衡器）配置指南
目录
引言
1 LVS基础概念解析
1.1 LVS架构概述
1.2 LVS的三种工作模式
1.3 LVS调度算法
2 环境准备与规划
2.1 硬件与网络要求
2.2 软件要求与内核配置
2.3 安装管理工具
3 LVS Director详细配置实战
3.1 NAT模式配置
3.2 DR模式配置
3.3 TUN模式配置
4 高级配置与优化
4.1 持久连接配置
4.2 健康检查配置
4.3 性能调优
5 监控与故障排除
5.1 监控LVS状态
5.2 常见故障排除
6 安全配置
7 总结
引言
LVS系统由三大核心角色组成：Director（负载均衡器）、Real Server（真实服务器）和Shared Storage（共享存储）。其中，Director作为整个系统的流量入口和调度中心，负责接收客户端请求并根据预设的算法将其转发到后端的Real Server上。Director的配置直接影响整个负载均衡系统的性能和稳定性，因此掌握Director的配置技术至关重要。
1 LVS基础概念解析
1.1 LVS架构概述
LVS通过在操作系统内核层面实现负载均衡调度，能够处理极高的并发连接（理论上可达百万级别）。LVS系统采用分层架构：
- 前端负载均衡层：由一台或多台Director服务器组成，负责请求分发
- 中间服务器群层：由多台Real Server组成，实际处理业务请求
- 后端共享存储层：为Real Server提供数据一致性保障

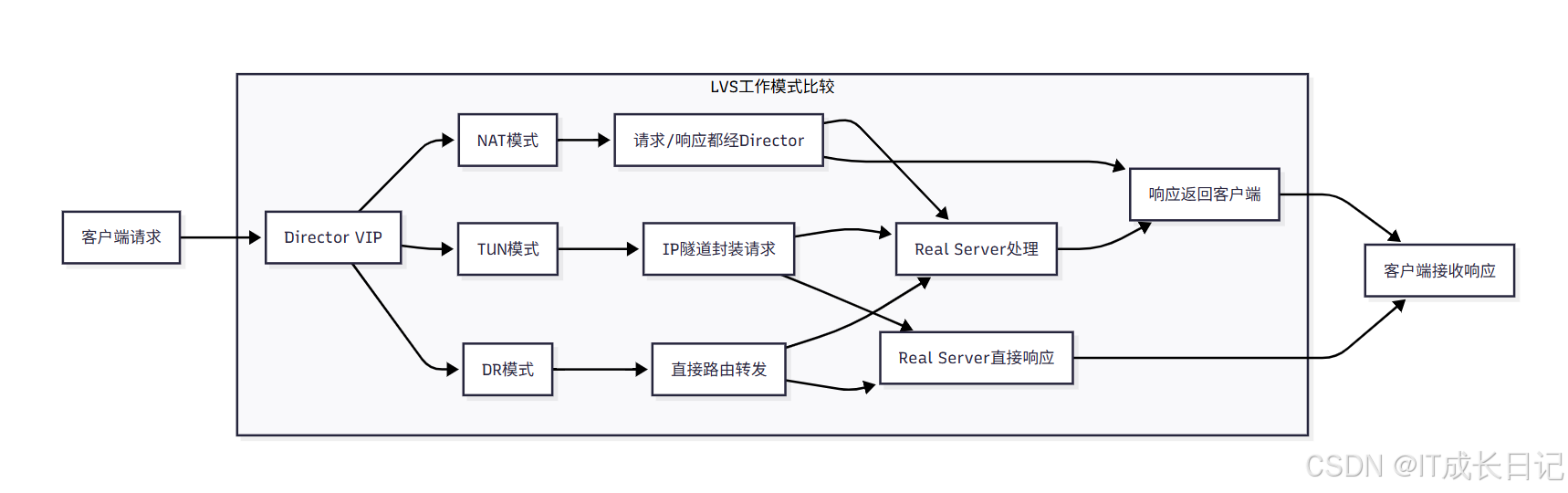

1.2 LVS的三种工作模式
LVS Director支持三种主要的工作模式，每种模式各有其适用场景和特点：
1. NAT（Network Address Translation）模式
- 在NAT模式下，Director同时修改请求和响应数据包的地址信息，客户端请求到达Director时，Director将目标IP地址改为后端Real Server的IP
- Real Server返回响应时，Director再将源IP地址改回VIP（Virtual IP），这种模式需要Director同时处理入站和出站流量，容易成为性能瓶颈
2. TUN（IP Tunneling）模式
- TUN模式通过IP隧道技术将客户端请求封装后转发给Real Server，Real Server直接响应客户端而不经过Director
- 这种方式解耦了请求和响应路径，减轻了Director的压力，但需要Real Server支持隧道协议且具有公网IP
3. DR（Direct Routing）模式
- DR模式下，Director只修改请求数据包的MAC地址，将请求直接转发给Real Server，Real Server处理后直接响应客户端
- 这是性能最高的一种模式，因为Director只处理入站请求，而出站响应由Real Server直接返回，但需要Real Server和Director在同一物理网络段，且Real Server需要配置ARP抑制
1.3 LVS调度算法
LVS提供了多种调度算法，用于决定如何将请求分发到后端Real Server：
- 轮询（Round Robin）：依次将请求分发到每台Real Server
- 加权轮询（Weighted Round Robin）：根据Real Server的权重比例进行分发
- 最少连接（Least Connections）：将请求发送到当前连接数最少的Real Server
- 加权最少连接（Weighted Least Connections）：考虑权重的最少连接算法
- 基于局部性的最少连接（Locality-Based Least Connections）：适用于缓存服务器场景
- 目标地址散列（Destination Hashing）：根据目标地址散列分配请求
- 源地址散列（Source Hashing）：根据源地址散列分配请求，可保持会话持久性
2 环境准备与规划
2.1 硬件与网络要求
在部署LVS Director前，需要合理规划硬件和网络环境：硬件要求：
- Director服务器：建议至少4核CPU、8GB内存、千兆网卡（高性能场景可使用万兆）
- Real Server：根据实际应用需求配置，通常与Director网络互通
- 网络设备：支持高速转发的交换机和路由器
网络规划：
- VIP（Virtual IP）：192.168.10.100（对外提供服务的虚拟IP）
- Director IP：192.168.10.30（Director服务器的真实IP）
- Real Server IP段：192.168.10.31-192.168.10.35（后端服务器IP范围）
- 网络拓扑：所有服务器需在同一局域网段，特别是DR模式
2.2 软件要求与内核配置
- LVS已集成到Linux内核中，但需要确认相关模块可用：
# 检查当前内核是否支持LVS
grep -i "ip_vs" /boot/config-$(uname -r)# 查看已加载的IPVS模块
lsmod | grep ip_vs# 加载IPVS模块（如果未加载）
modprobe ip_vs
modprobe ip_vs_rr
modprobe ip_vs_wrr
modprobe ip_vs_sh
modprobe nf_conntrack_ipv4# 永久加载模块（添加到/etc/modules-load.d/ipvs.conf）
echo "ip_vs" >> /etc/modules-load.d/ipvs.conf
echo "ip_vs_rr" >> /etc/modules-load.d/ipvs.conf
echo "ip_vs_wrr" >> /etc/modules-load.d/ipvs.conf
echo "ip_vs_sh" >> /etc/modules-load.d/ipvs.conf
echo "nf_conntrack_ipv4" >> /etc/modules-load.d/ipvs.conf2.3 安装管理工具
- 安装ipvsadm管理工具，用于配置和管理LVS规则：
# Ubuntu/Debian系统
apt-get update
apt-get install ipvsadm -y# CentOS/RHEL系统
yum install ipvsadm -y# 验证安装
ipvsadm -L -n3 LVS Director详细配置实战
3.1 NAT模式配置
配置步骤：
- 启用IP转发：
# 临时启用
echo 1 > /proc/sys/net/ipv4/ip_forward# 永久启用
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p- 配置VIP：
# 添加VIP到网卡
ip addr add 192.168.10.100/24 dev eth0# 验证配置
ip addr show eth0- 创建虚拟服务器：
# 创建TCP虚拟服务器，使用轮询算法
ipvsadm -A -t 192.168.10.100:80 -s rr# 添加Real Server
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.31:80 -m
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.32:80 -m
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.33:80 -m# 查看配置
ipvsadm -L -n- 保存配置：
# 保存当前规则（CentOS/RHEL）
service ipvsadm save
# 或
ipvsadm --save > /etc/sysconfig/ipvsadm# Ubuntu/Debian
ipvsadm-save > /etc/ipvsadm.rules# 设置开机自动加载规则
echo "ipvsadm-restore < /etc/ipvsadm.rules" >> /etc/rc.local3.2 DR模式配置
Director配置：
- 配置VIP：
# 添加VIP到环回接口（避免响应ARP请求）
ip addr add 192.168.10.100/32 dev lo# 设置ARP抑制
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce- 创建虚拟服务器：
# 创建虚拟服务器，使用加权最小连接算法
ipvsadm -A -t 192.168.10.100:80 -s wlc# 添加Real Server（-g表示DR模式）
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.31:80 -g -w 1
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.32:80 -g -w 2
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.33:80 -g -w 3# 查看配置
ipvsadm -L -n --stats- Real Server配置（每台Real Server上都需要配置）：
# 添加VIP到环回接口
ip addr add 192.168.10.100/32 dev lo# 设置ARP抑制
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce# 添加路由（确保响应包通过lo接口发出）
route add -host 192.168.10.100 dev lo3.3 TUN模式配置
Director配置：
- 加载隧道模块：
modprobe ipip
lsmod | grep ipip- 配置隧道接口：
# 创建隧道接口
ip tunnel add tun0 mode ipip remote 192.168.10.31 local 192.168.10.30
ip link set tun0 up
ip addr add 192.168.10.100/24 dev tun0- 创建虚拟服务器：
# 创建虚拟服务器，使用最少连接算法
ipvsadm -A -t 192.168.10.100:80 -s lc# 添加Real Server（-i表示TUN模式）
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.31:80 -i
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.32:80 -i# 查看配置
ipvsadm -L -n --rate- Real Server配置：
# 加载隧道模块
modprobe ipip# 配置隧道接口
ip tunnel add tun0 mode ipip remote 192.168.10.30 local 192.168.10.31
ip link set tun0 up
ip addr add 192.168.10.100/24 dev tun0# 启用隧道接口
echo 1 > /proc/sys/net/ipv4/conf/tun0/forwarding# 设置ARP抑制
echo 0 > /proc/sys/net/ipv4/conf/tun0/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/tun0/arp_announce4 高级配置与优化
4.1 持久连接配置
- 对于需要保持会话状态的应用，需要配置持久连接：
# 配置持久连接，超时时间3600秒
ipvsadm -A -t 192.168.10.100:80 -s rr -p 3600# 添加Real Server
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.31:80 -m
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.32:80 -m# 查看持久连接配置
ipvsadm -L -n --timeout4.2 健康检查配置
- LVS本身不提供健康检查功能，需要结合keepalived或其他工具实现：
# 安装keepalived
apt-get install keepalived -y # Ubuntu/Debian
yum install keepalived -y # CentOS/RHEL# 配置keepalived（/etc/keepalived/keepalived.conf）
vrrp_instance VI_1 {state MASTERinterface eth0virtual_router_id 51priority 100advert_int 1authentication {auth_type PASSauth_pass 1111}virtual_ipaddress {192.168.10.100}
}virtual_server 192.168.10.100 80 {delay_loop 6lb_algo wlclb_kind DRpersistence_timeout 3600protocol TCPreal_server 192.168.10.31 80 {weight 1TCP_CHECK {connect_timeout 3nb_get_retry 3delay_before_retry 3}}real_server 192.168.10.32 80 {weight 2TCP_CHECK {connect_timeout 3nb_get_retry 3delay_before_retry 3}}
}4.3 性能调优
- 针对高性能场景，需要对LVS和系统内核进行调优：
# 增加系统文件描述符限制
echo "* soft nofile 65535" >> /etc/security/limits.conf
echo "* hard nofile 65535" >> /etc/security/limits.conf# 调整内核网络参数
echo "net.ipv4.tcp_tw_reuse = 1" >> /etc/sysctl.conf
echo "net.ipv4.tcp_tw_recycle = 1" >> /etc/sysctl.conf
echo "net.ipv4.tcp_fin_timeout = 30" >> /etc/sysctl.conf
echo "net.core.somaxconn = 65535" >> /etc/sysctl.conf
echo "net.ipv4.tcp_max_syn_backlog = 65535" >> /etc/sysctl.conf
echo "net.core.netdev_max_backlog = 65535" >> /etc/sysctl.conf# 应用配置
sysctl -p# 调整IPVS连接哈希表大小（对于大量并发连接）
echo "net.ipv4.vs.conn_tab_bits=20" >> /etc/modprobe.d/ipvs.conf5 监控与故障排除
5.1 监控LVS状态
- 定期监控LVS运行状态是确保服务稳定的关键：
# 查看当前连接统计
ipvsadm -L -n --stats# 查看连接速率统计
ipvsadm -L -n --rate# 查看实时连接信息
ipvsadm -L -n --connections# 查看持久连接信息
ipvsadm -L -n --persistent-conn# 结合watch命令实时监控
watch -n 1 'ipvsadm -L -n --stats'5.2 常见故障排除
- 问题1：客户端无法连接到VIP
- 排查步骤：
# 检查VIP是否配置正确
ip addr show# 检查IP转发是否启用
cat /proc/sys/net/ipv4/ip_forward# 检查防火墙规则
iptables -L -n# 检查路由表
route -n- 问题2：Real Server无法接收请求
- 排查步骤：
# 检查Director到Real Server的网络连通性
ping 192.168.10.31# 检查Real Server服务是否正常
curl -I http://192.168.10.31# 检查LVS规则是否正确
ipvsadm -L -n# 检查ARP抑制设置（DR模式）
cat /proc/sys/net/ipv4/conf/all/arp_ignore- 问题3：性能瓶颈
- 排查步骤：
# 查看系统负载
top
htop# 查看网络流量
iftop
nethogs# 查看连接状态统计
netstat -n | awk '/^tcp/ {++S[$NF]} END {for(a in S) print a, S[a]}'# 查看内核日志
dmesg | grep ip_vs6 安全配置
- 合理配置防火墙是保障LVS安全的重要措施：
# 只开放必要端口
iptables -A INPUT -p tcp --dport 80 -j ACCEPT
iptables -A INPUT -p tcp --dport 443 -j ACCEPT
iptables -A INPUT -p tcp --dport 22 -j ACCEPT # SSH管理端口
iptables -A INPUT -j DROP # 默认拒绝所有其他入站连接# 允许VIP相关流量
iptables -A INPUT -d 192.168.10.100 -j ACCEPT# 保存iptables规则
iptables-save > /etc/iptables/rules.v4 # Ubuntu/Debian
service iptables save # CentOS/RHEL7 总结
- LVS Director作为负载均衡系统的核心组件，其正确配置和优化对整个系统的性能和稳定性至关重要
- LVS是一个强大而灵活的负载均衡解决方案，掌握其配置技术对于构建高性能、高可用的网络服务具有重要意义
