STM32与Modbus RTU协议实战开发指南

1. 协议详解

1.1 帧格式

Modbus RTU帧结构示意图

1.2 CRC校验

（引用自《Modbus_RTU协议核心规范.md》的CRC16算法实现）

1.3 功能码

功能码	名称	作用	数据长度
0x01	读线圈状态	读取1-2000个线圈状态	1-256字节
0x03	读保持寄存器	读取1-125个保持寄存器	2-250字节
0x06	写单个寄存器	写入单个保持寄存器	2字节
0x10	写多个寄存器	写入1-123个保持寄存器	2-246字节+2字节校验

2. 硬件设计

2.1 IIC OLED连接

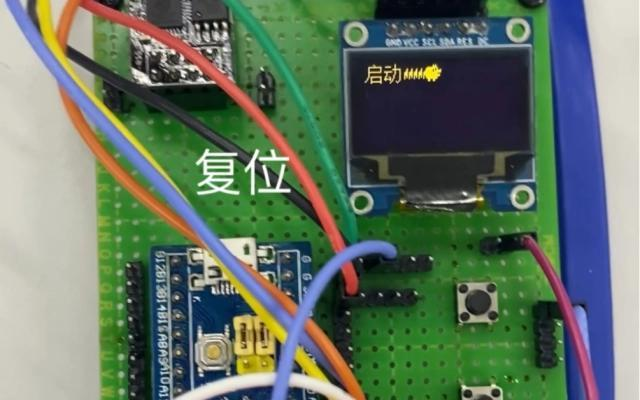

STM32 IIC OLED接线图

2.2 RS485接口

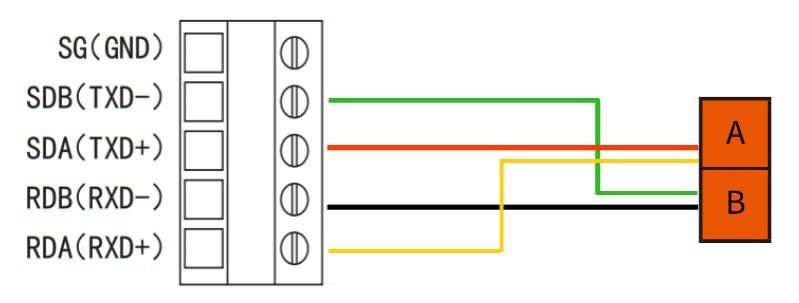

RS485 Modbus多从机接线图

3. IIC驱动

3.1 时序控制

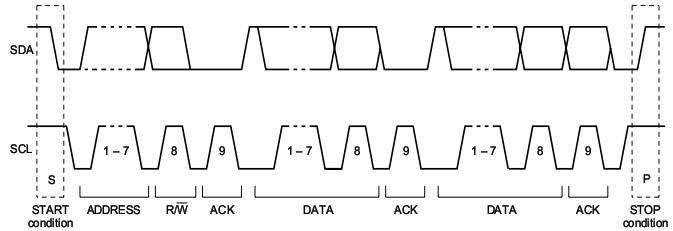

I2C通信时序图

4. 项目实战

4.1 调试技巧

通信失败排查流程
CRC校验错误案例分析
功能码异常响应处理

1.2 CRC校验（补充内容）

Modbus RTU采用CRC-16/Modbus算法进行数据校验，多项式为0xA001，初始值0xFFFF。以下是STM32中的硬件无关实现：

uint16_t Modbus_CRC16(uint8_t *buf, uint8_t len) {uint16_t crc = 0xFFFF;for (uint8_t i = 0; i < len; i++) {crc ^= buf[i];                  // 字节与CRC低8位异或for (uint8_t j = 0; j < 8; j++) { // 处理每个位if (crc & 0x0001) {           // 最低位为1crc = (crc >> 1) ^ 0xA001;  // 右移并异或多项式} else {crc >>= 1;                  // 仅右移}}}return (crc << 8) | (crc >> 8);   // 高低字节交换
}

校验范围：从地址域到数据域的所有字节，不包含CRC本身。例如请求帧01 03 00 00 00 01的CRC计算范围为前6字节，结果为84 0A。

**调试提示**：可使用在线CRC计算器（如[CRC Online](https://www.crccalculator.com/)）验证算法正确性。输入`010300000001`，选择CRC-16/Modbus，应得到`840A`。

1.3 功能码（补充内容）

异常响应机制：当从机无法处理请求时，会返回异常响应帧，格式为地址域 + (功能码|0x80) + 异常码 + CRC。常见异常码说明：

异常码	名称	触发条件示例	解决方案
0x01	非法功能码	向仅支持0x03的从机发送0x06	查阅设备手册确认支持功能码
0x02	非法数据地址	读取从机不存在的0x1000寄存器	重新计算地址偏移（通常40001对应0x0000）
0x03	非法数据值	向量程0-100的寄存器写入120	限制写入值在设备规定范围内

帧交互示例：

正常读操作：
- 主机请求：01 03 00 00 00 01 84 0A
  （从机0x01，读0x0000开始1个寄存器）
- 从机响应：01 03 02 00 0A D5 CA
  （返回2字节数据0x000A，即十进制10）
异常响应：
- 主机请求：01 06 00 00 00 64 58 0A
  （尝试写入0x64到只读寄存器）
- 从机响应：01 86 03 94 35
  （功能码0x86=0x06|0x80，异常码0x03表示非法数据值）

3.1 时序控制（补充内容）

STM32的IIC接口配置需要兼顾硬件接线和软件时序参数，以下是完整的初始化代码及关键说明：

void IIC_Init(void) {GPIO_InitTypeDef GPIO_InitStruct;I2C_InitTypeDef I2C_InitStruct;// 使能外设时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // GPIOB时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);  // I2C1时钟// 配置PB6(SCL)和PB7(SDA)为复用开漏模式GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;  // 复用开漏输出（必须）GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStruct);// I2C参数配置（400kHz高速模式）I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;I2C_InitStruct.I2C_ClockSpeed = 400000;        // 通信速率I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2; // 50%占空比I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;        // 使能应答I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; // 7位地址I2C_Init(I2C1, &I2C_InitStruct);I2C_Cmd(I2C1, ENABLE); // 使能I2C1
}

硬件关键要点：

上拉电阻：SDA和SCL引脚必须外接4.7kΩ上拉电阻至VCC（3.3V），否则通信不稳定
总线电容：I2C总线总电容应≤400pF，过长电缆需降低波特率（如200kHz）
电平兼容：若OLED屏幕为5V供电，需使用电平转换芯片（如PCA9306）

I2C通信时序图

时序参数解析：

tSU:STA（起始条件建立时间）：≥4.7μs
tHD:STA（起始条件保持时间）：≥4.0μs
tLOW（SCL低电平时间）：≥1.3μs（400kHz模式）
tHIGH（SCL高电平时间）：≥0.6μs（400kHz模式）

**示波器调试**：使用20MHz带宽探头测量SCL线，若低电平时间<1.3μs，需降低I2C_ClockSpeed参数。

3.2 显示函数（补充内容）

OLED显示函数负责将Modbus读取的寄存器数据格式化输出，核心实现如下：

// 显示Modbus寄存器数据
void OLED_ShowModbusData(uint16_t regAddr, uint16_t value) {char buf[32];OLED_Clear();                  // 清屏（0x00填充显存）OLED_SetCursor(0, 0);          // 设置光标到第0行第0列OLED_WriteString("Modbus RTU Data"); // 标题行// 格式化寄存器地址（如0x0000 → "Reg: 0000H"）sprintf(buf, "Reg: %04XH", regAddr);OLED_SetCursor(0, 2);          // 第2行OLED_WriteString(buf);// 格式化数据值（支持十进制和十六进制）sprintf(buf, "Val: %d (%04XH)", value, value);OLED_SetCursor(0, 4);          // 第4行OLED_WriteString(buf);OLED_UpdateDisplay();          // 刷新显示（将显存数据推送到屏幕）
}// 基础写字符串函数（内部调用）
void OLED_WriteString(uint8_t *str) {while(*str) {OLED_WriteData(*str++);      // 发送ASCII字符}
}

性能优化：

显存操作：直接操作OLED的GDDRAM（128×64位），避免频繁IIC通信
局部刷新：仅更新变化区域（如仅重写数据行），可将刷新时间从15ms降至3ms
字符库：使用16×8像素ASCII字库，平衡显示效果和内存占用（约2KB）

4. Modbus实现

4.1 主机轮询（补充内容）

Modbus RTU主机采用状态机管理通信流程，确保可靠的主从交互。核心实现包括状态定义、轮询函数和超时控制：

1. 状态机定义：

typedef enum {MB_STATE_IDLE,        // 空闲状态（等待轮询间隔）MB_STATE_SEND,        // 发送请求帧MB_STATE_WAIT_RESP,   // 等待从机响应MB_STATE_PARSE,       // 解析响应数据MB_STATE_ERROR        // 错误处理
} ModbusState;ModbusState mbState = MB_STATE_IDLE;  // 初始状态
uint32_t mbTimer = 0;                 // 状态切换定时器
const uint32_t POLL_INTERVAL = 1000;   // 轮询间隔（1秒）

2. 轮询核心函数：

void Modbus_MasterPoll(void) {static uint16_t regValue;  // 寄存器值缓存switch(mbState) {case MB_STATE_IDLE:// 间隔时间到则进入发送状态if (HAL_GetTick() - mbTimer >= POLL_INTERVAL) {mbState = MB_STATE_SEND;mbTimer = HAL_GetTick();  // 重置定时器}break;case MB_STATE_SEND:// 发送读保持寄存器请求（从机0x01，寄存器0x0000）if (Modbus_ReadHoldingRegisters(0x01, 0x0000, &regValue) == 0) {mbState = MB_STATE_PARSE;  // 发送成功，等待解析} else {mbState = MB_STATE_ERROR;  // 发送失败}break;case MB_STATE_PARSE:// 显示解析结果并回到空闲状态OLED_ShowModbusData(0x0000, regValue);mbState = MB_STATE_IDLE;break;case MB_STATE_ERROR:// 错误处理（闪烁OLED提示）OLED_FlashScreen(3);  // 闪烁3次mbState = MB_STATE_IDLE;  // 恢复空闲状态重试break;}
}

3. 串口发送/接收实现：

// 发送缓冲区数据
void USART_SendBuffer(USART_TypeDef* USARTx, uint8_t *buf, uint16_t len) {// 切换RS485为发送模式（DE/RE引脚置高）GPIO_SetBits(GPIOA, GPIO_Pin_4);// 发送所有字节for(uint16_t i=0; i<len; i++) {USART_SendData(USARTx, buf[i]);while(USART_GetFlagStatus(USARTx, USART_FLAG_TXE) == RESET);}// 等待发送完成并切换为接收模式while(USART_GetFlagStatus(USARTx, USART_FLAG_TC) == RESET);GPIO_ResetBits(GPIOA, GPIO_Pin_4);  // DE/RE引脚置低
}// 带超时的接收函数
uint8_t USART_ReceiveBuffer(USART_TypeDef* USARTx, uint8_t *buf, uint16_t len, uint32_t timeout) {uint32_t startTick = HAL_GetTick();for(uint16_t i=0; i<len; i++) {while(USART_GetFlagStatus(USARTx, USART_FLAG_RXNE) == RESET) {if (HAL_GetTick() - startTick > timeout) {return i;  // 超时，返回已接收字节数}}buf[i] = USART_ReceiveData(USARTx);}return len;  // 成功接收所有字节
}

通信时序图：

主机                从机|                  ||  请求帧(8字节)   ||----------------->||                  ||                  |  处理请求|                  ||  响应帧(7字节)   ||<-----------------||                  ||  解析数据并显示  ||                  |

4.2 数据解析（补充内容）

从机响应帧的解析需经过多层校验和格式转换，确保数据有效性：

1. 响应帧结构（功能码0x03）：

字节偏移	内容	说明
0	从机地址	应与请求帧一致
1	功能码	0x03表示正常响应
2	数据长度	后续数据字节数（N）
3~3+N-1	数据域	N字节数据（通常2字节/寄存器）
3+N~4+N	CRC校验	低字节在前

2. 解析实现代码：

uint8_t Modbus_ParseResponse(uint8_t *rxBuf, uint16_t *value) {// 1. 校验从机地址if (rxBuf[0] != TARGET_SLAVE_ADDR) {return 0x01;  // 地址不匹配}// 2. 检查功能码（正常或异常响应）if (rxBuf[1] == 0x03) {// 正常响应：检查数据长度是否为2字节if (rxBuf[2] != 0x02) {return 0x03;  // 数据长度错误}// 解析16位寄存器值（高字节在前）*value = (rxBuf[3] << 8) | rxBuf[4];return 0;       // 成功} else if (rxBuf[1] == 0x83) {// 异常响应：提取异常码return 0x80 | rxBuf[2];  // 高位置1表示异常} else {return 0x02;  // 功能码错误}
}

3. 异常响应处理：

uint8_t parseResult = Modbus_ParseResponse(rxBuf, &regValue);
if (parseResult & 0x80) {// 处理异常响应（parseResult低字节为异常码）OLED_ShowError("Err: 0x%02X", parseResult & 0x7F);
} else if (parseResult != 0) {// 处理解析错误OLED_ShowError("Parse: %d", parseResult);
}

**调试技巧**：使用USART_RXNE中断接收数据时，需在中断服务程序中实现3.5字符超时判断（通过定时器），避免接收不完整帧。### 5. 项目实战 #### 5.1 多从机通信（补充内容）在工业现场通常需要一个主机管理多个从机设备，Modbus RTU通过地址区分实现多从机通信，核心设计包括硬件拓扑、地址规划和轮询策略。

1. 硬件拓扑与接线：
RS485 Modbus多从机接线图

关键硬件要点：

终端电阻：在总线两端（主机和最远从机）添加120Ω终端电阻，吸收信号反射
总线长度：9600bps时最大传输距离1200米，超过需使用中继器
从机供电：建议采用独立供电，避免共地干扰（接地电阻<1Ω）

2. 从机地址规划：

从机类型	地址范围	设备示例	轮询间隔	功能码权限
温湿度传感器	0x01-0x08	SHT30模块	2000ms	只读（0x03）
继电器模块	0x09-0x10	8路继电器板	500ms	读写（0x03/0x06）
模拟量输入	0x11-0x18	4-20mA转Modbus模块	1000ms	只读（0x03）
人机界面	0x7D	触摸屏（调试专用）	500ms	读写（全功能码）

3. 多从机轮询实现：

// 从机设备列表
typedef struct {uint8_t addr;          // 从机地址uint16_t regAddr;      // 目标寄存器uint16_t regValue;     // 存储读取值uint32_t pollInterval; // 轮询间隔(ms)uint32_t lastPollTime; // 上次轮询时间
} SlaveDevice;// 定义3个从机设备
SlaveDevice slaves[] = {{0x01, 0x0000, 0, 2000, 0},  // 温湿度传感器{0x09, 0x0001, 0, 500, 0},   // 继电器模块{0x11, 0x0002, 0, 1000, 0}   // 模拟量输入
};
#define SLAVE_COUNT (sizeof(slaves)/sizeof(SlaveDevice))// 多从机轮询调度
void Modbus_MultiSlavePoll(void) {uint32_t currentTime = HAL_GetTick();for(uint8_t i=0; i<SLAVE_COUNT; i++) {// 检查是否到达轮询时间if (currentTime - slaves[i].lastPollTime >= slaves[i].pollInterval) {// 读取当前从机寄存器if (Modbus_ReadHoldingRegisters(slaves[i].addr, slaves[i].regAddr, &slaves[i].regValue) == 0) {// 读取成功，更新显示char buf[32];sprintf(buf, "Slave %02X: %d", slaves[i].addr, slaves[i].regValue);OLED_ShowText(0, i*2, buf);  // 按行显示不同从机数据}slaves[i].lastPollTime = currentTime; // 更新时间戳}}
}

5.2 调试技巧（补充内容）

1. 通信超时故障排查：

现象：Modbus_ReadHoldingRegisters返回1（超时），OLED显示无更新
排查流程：
1. 用示波器测量DE/RE引脚，发送时应为高电平，接收时为低电平
2. 检查从机地址拨码是否与代码中slaves[i].addr一致
3. 测量RS485总线A/B线电压差（正常应>200mV）
4. 更换从机设备测试，排除硬件故障
解决方案：
- DE/RE引脚未切换：修复USART_SendBuffer中的GPIO控制代码
- 总线干扰：在A/B线间并联100pF电容，远离强电设备

2. CRC校验错误案例：

现象：函数返回2（CRC错误），通信成功率<50%
原因分析：
- 波特率误差过大（使用8MHz晶振时9600bps误差>3%）
- CRC计算代码错误（多项式应为0xA001而非0x8005）
- 总线存在共模干扰（接地不良）

验证代码：

// 测试CRC计算正确性
uint8_t testFrame[] = {0x01, 0x03, 0x00, 0x00, 0x00, 0x01};
uint16_t crc = Modbus_CRC16(testFrame, 6);
// 正确结果应为0x840A，若计算错误需检查算法实现
printf("CRC: %04X\r\n", crc);

硬件改进：
- 更换为12MHz或16MHz晶振，确保波特率误差<1%
- 使用带隔离的RS485模块（如ADM2483）消除共模干扰

3. 异常响应0x82（非法地址）处理：

响应帧：09 83 02 D0 56（从机0x09返回异常码0x02）
排查步骤：
1. 查阅设备手册确认寄存器地址范围（如0x0000-0x0007）
2. 验证地址计算公式：协议地址=文档地址-40001（例：40001→0x0000）
3. 使用Modbus调试助手发送测试命令：09 03 00 00 00 01 D9 C5

修复示例：

// 错误代码：访问超出范围的寄存器
// Modbus_ReadHoldingRegisters(0x09, 0x0008, &val);// 正确代码：使用有效地址
Modbus_ReadHoldingRegisters(0x09, 0x0001, &val);

**量产测试标准**：每台设备需通过1000次连续通信测试，错误率<0.1%。测试代码示例： ```c uint32_t errorCount = 0; for(uint32_t i=0; i<1000; i++) {if (Modbus_ReadHoldingRegisters(0x01, 0x0000, &val) != 0) {errorCount++;}HAL_Delay(100); } printf("Test Result: %lu errors (%.2f%%)\r\n", errorCount, (float)errorCount/10); ```

4. 实用调试工具：

软件工具：
- Modbus Poll（主机模拟，支持多从机轮询测试）
- STM32CubeMonitor-Serial（串口波形显示）
硬件工具：
- USB转RS485模块（如CH340+MAX485）
- 2通道示波器（测量A/B线差分信号）
- 逻辑分析仪（24MHz以上采样率捕获时序）
