嵌入式音视频开发——FFmpeg入门

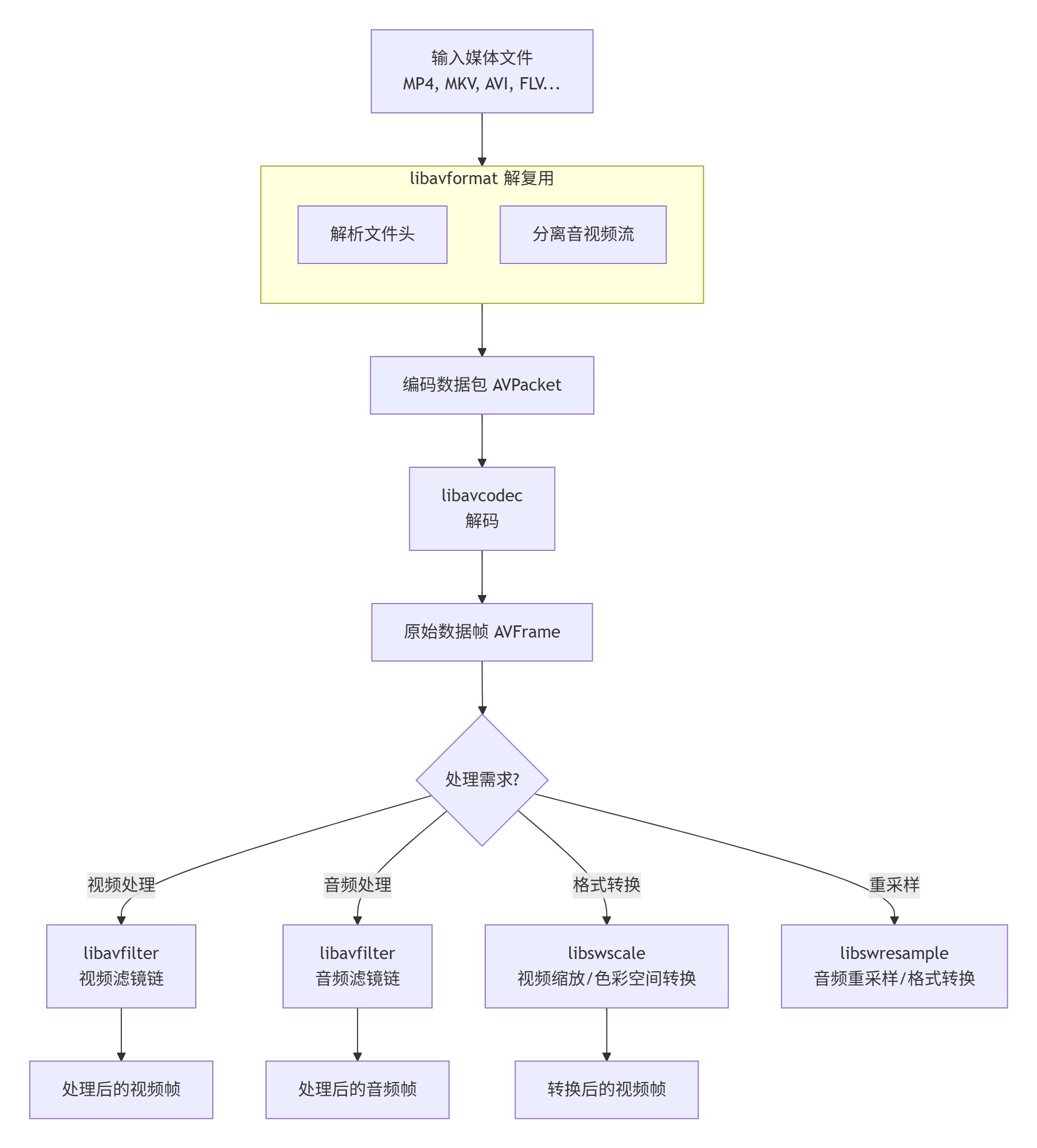

FFmpeg 是一款功能强大且广泛使用的开源多媒体处理框架，主要用于处理音视频数据，包括转码、剪辑、合并、推流等操作。FFmpeg 的功能建立在一系列分工明确的核心库之上。为了更直观地理解它们如何协同工作，我准备了一张流程图，展示了处理媒体文件时这些库的典型协作关系：
上述流程展示了各库如何协作。
📊 核心组件库详解
| 库名称 | 主要功能 | 重要数据结构/API | 常见应用场景 |
|---|---|---|---|
| libavformat | 处理多媒体文件的封装格式（容器，如MP4、MKV、FLV）和流媒体协议（如RTMP、RTSP、HLS）。负责解封装（Demuxing）和封装（Muxing）。 | AVFormatContext, AVInputFormat, AVOutputFormat, avformat_open_input(), av_read_frame(), avformat_write_header() | 读取本地文件或网络流、视频转封装（如MKV转MP4）、流媒体推送/拉流。 |
| libavcodec | 提供丰富的编解码器（Codec），用于对音视频数据进行编码（压缩）和解码（解压缩），支持H.264、H.265、AAC、MP3等众多编解码标准。 | AVCodecContext, AVCodec, AVPacket, AVFrame, avcodec_send_packet(), avcodec_receive_frame() | 视频转码（如H.264转H.265）、提取音频、视频播放器的解码核心。 |
| libavfilter | 支持通过滤镜（Filter）对音视频流进行复杂处理，如缩放、裁剪、叠加水印、降噪、变速等，并可组合成滤镜图（Filtergraph）。 | AVFilterGraph, AVFilterContext, AVFilter, avfilter_graph_create_filter(), av_buffersrc_add_frame(), av_buffersink_get_frame() | 给视频加水印、生成画中画、音频混音或降噪、高级剪辑特效。 |
| libavutil | 一个包含通用工具函数的辅助库，提供哈希、数学运算、日志、时间戳转换、内存管理等常用功能，是其他库的基础。 | AVDictionary, AVRational, av_malloc(), av_log(), av_rescale_q() | 几乎所有FFmpeg操作都会间接使用它，用于基础工具操作和数据结构。 |
| libswscale | 专门用于处理视频图像缩放、色彩空间转换（如YUV与RGB互转）和像素格式转换。 | SwsContext, sws_getContext(), sws_scale() | 调整视频分辨率、在显示前将视频帧转换为目标格式（例如OpenGL需要RGB）。 |
| libswresample | 用于处理音频重采样、格式转换（如采样位数）和声道混合等操作。 | SwrContext, swr_alloc(), swr_convert() | 调整音频采样率（如44.1kHz转48kHz）、立体声转单声道、FLTP转S16。 |
| libavdevice | 和多媒体设备交互的类库，使用这个库可以读取电脑（或其他设备上）的多媒体设备的数据，或输出数据到指定的多媒体设备上。 | AVInputFormat, AVOutputFormat, avdevice_register_all() | 从摄像头或麦克风采集数据、将渲染画面输出到指定窗口或屏幕。 |
| libpostproc | 用于后期效果处理，主要用于提升视频质量，如去块效应（deblocking），修复编解码过程中产生的块效应。 | pp_get_context(), pp_postprocess() | 对低码率或压缩严重的视频进行后期增强，改善主观画质。 |
FFmpeg 的这些核心库就像一支分工明确的专业团队：
- libavformat 是外交官，负责与各种文件格式和网络协议打交道。
- libavcodec 是翻译官，负责编码和解码，即压缩和解压音视频数据。
- libavfilter 是特效师，负责对原始素材进行各种加工和处理。
- libavutil 是工具库，为整个团队提供各种基础支持。
- libswscale 和 libswresample 是格式转换专家，分别负责视频和音频的格式转换。
- libavdevice 是设备接口，负责与硬件设备连接。
- libpostproc 是后期处理，负责一些画质增强工作。

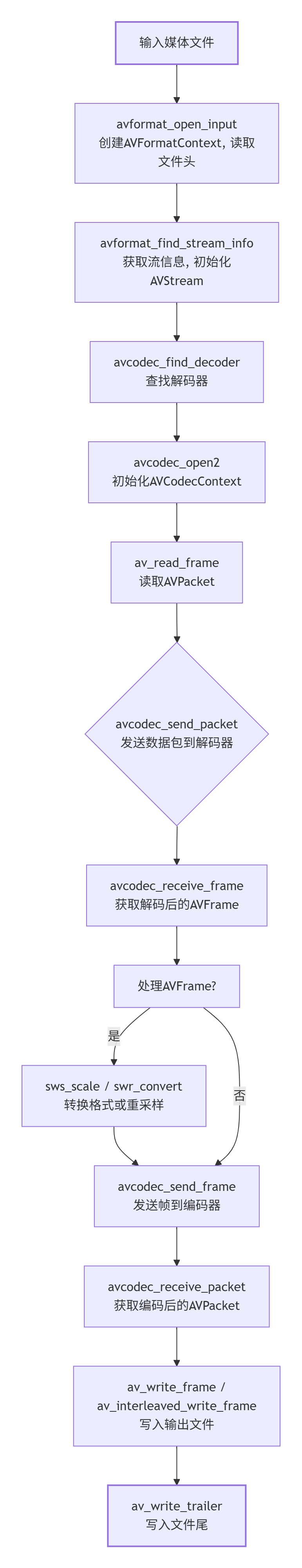

FFmpeg 的工作流程涉及多个核心数据结构和 API 的协同。下图是一个典型的媒体文件转码处理流程，它展示了这些结构体和函数是如何串联起来的：
📁 解复用与容器相关 (libavformat)
| 结构体/上下文 | 主要用途描述 | 关键成员/相关API |
|---|---|---|
AVFormatContext | 媒体格式的上下文信息，是解复用/复用的核心结构，包含文件的全局信息。 | url: 文件路径或URL。 nb_streams: 流的数量。 streams: AVStream 指针数组。 duration: 文件总时长。 bit_rate: 平均比特率。 metadata: 元数据信息（如作者、标题）。 |
AVStream | 代表媒体文件中的一条流（如视频流、音频流、字幕流）。 | index: 流的索引。 codecpar: 指向 AVCodecParameters，存储流的编解码信息（如编码类型、分辨率、采样率）。 time_base: 该流的时间基，用于时间戳转换。 duration: 该流的时长。 |
AVInputFormat (Demuxer) | 描述输入容器格式（如MP4、FLV）。 | name: 格式名称。 long_name: 格式长名称。 read_probe: 探测文件格式的函数指针。 read_header: 读取文件头的函数指针。 read_packet: 读取数据包的函数指针。 read_seek: 跳转的函数指针。 |
AVOutputFormat (Muxer) | 描述输出容器格式。 | name: 格式名称。 long_name: 格式长名称。 audio_codec: 默认的音频编解码器。 video_codec: 默认的视频编解码器。 write_header: 写入文件头的函数指针。 write_packet: 写入数据包的函数指针。 write_trailer: 写入文件尾的函数指针。 |
AVIOContext | 封装了低层I/O操作，支持文件、网络协议（如HTTP、RTMP）的读写。 | 由FFmpeg内部管理，开发者通常通过 AVFormatContext 间接使用。 |
关键API (libavformat):
avformat_open_input(&fmt_ctx, filename, NULL, NULL): 打开输入文件，初始化 AVFormatContext。avformat_find_stream_info(fmt_ctx, NULL): 读取流信息，填充 AVFormatContext中的 streams 信息。av_read_frame(fmt_ctx, &pkt): 读取一个数据包（AVPacket）。av_seek_frame(fmt_ctx, stream_index, timestamp, flags): 跳转到指定时间点。avformat_alloc_output_context2(&fmt_ctx, NULL, NULL, filename): 分配输出上下文，用于复用。avio_open(&fmt_ctx->pb, filename, AVIO_FLAG_WRITE): 打开输出文件。avformat_write_header(fmt_ctx, NULL): 写入文件头。av_interleaved_write_frame(fmt_ctx, &pkt): 写入交错的数据包（保证音视频数据正确交织）。av_write_trailer(fmt_ctx): 写入文件尾。avformat_close_input(&fmt_ctx): 关闭输入文件并释放资源。
🔧 编解码相关 (libavcodec)
| 结构体/上下文 | 主要用途描述 | 关键成员/相关API |
|---|---|---|
AVCodecContext | 编解码器的上下文，包含编解码所需的所有参数和信息。 | codec_type: 媒体类型（视频、音频等）。 codec: 指向 AVCodec。 bit_rate: 目标比特率。 width/height: 视频分辨率。 pix_fmt: 视频像素格式。 sample_rate: 音频采样率。 channel_layout: 音频声道布局。 sample_fmt: 音频采样格式。 time_base: 时间基。 |
AVCodec | 代表一个编解码器（如H.264编码器、AAC解码器）。 | name: 编解码器名称。 long_name: 编解码器描述名称。 type: 媒体类型。 id: 编解码器ID。 capabilities: 编解码器能力标志。 |
AVPacket | 存储压缩编码后的数据（如一个H.264 NAL单元，或一段AAC数据）。 | data: 指向数据缓冲区的指针。 size: 数据大小。 stream_index: 所属流的索引。 pts: 显示时间戳。 dts: 解码时间戳。 duration: 包持续时间。 |
AVFrame | 存储原始（未压缩）数据（如YUV视频帧，PCM音频帧）。 | data: 指向数据平面的指针数组（如Y, U, V分量）。 linesize: 每个数据平面的行大小（步长）。 width/height: 视频帧宽高。 nb_samples: 音频帧采样数。 format: 像素格式或采样格式。 pts: 显示时间戳。 sample_rate: 音频采样率。 |
关键API (libavcodec):
avcodec_find_decoder(codec_id)/avcodec_find_encoder(codec_id): 根据ID查找编解码器。avcodec_alloc_context3(codec): 分配编解码器上下文。avcodec_parameters_to_context(dec_ctx, stream->codecpar): 从流中拷贝参数到编解码器上下文。avcodec_open2(codec_ctx, codec, NULL): 使用给定的编解码器初始化编解码器上下文。avcodec_send_packet(codec_ctx, pkt): 发送一个压缩数据包 (AVPacket) 给解码器。avcodec_receive_frame(codec_ctx, frame): 从解码器接收一个解码后的帧 (AVFrame)。avcodec_send_frame(codec_ctx, frame): 发送一个原始帧 (AVFrame) 给编码器。avcodec_receive_packet(codec_ctx, pkt): 从编码器接收一个编码后的数据包 (AVPacket)。av_packet_alloc(),av_packet_unref(),av_packet_free(): 分配、释放和取消引用 AVPacket。av_frame_alloc(),av_frame_unref(),av_frame_free(): 分配、释放和取消引用 AVFrame。
🎨 处理与转换相关 (libswscale, libswresample, libavfilter)
| 结构体/上下文 | 主要用途描述 | 关键成员/相关API |
|---|---|---|
SwsContext | 视频缩放和像素格式转换的上下文（来自libswscale）。 | 通过 sws_getContext() 创建，由 sws_scale() 内部使用。 |
SwrContext | 音频重采样和格式转换的上下文（来自libswresample）。 | 通过 swr_alloc() 或 swr_alloc_set_opts() 创建，由 swr_convert() 内部使用。 |
AVFilterGraph, AVFilterContext | 滤镜图和滤镜上下文（来自libavfilter），用于构建复杂的滤镜流程。 | 用于管理滤镜链和单个滤镜实例。 |
关键API:
sws_getContext(srcW, srcH, srcFormat, dstW, dstH, dstFormat, flags, ...): 获取缩放/转换上下文。sws_scale(sws_ctx, srcSlice, srcStride, srcSliceY, srcSliceH, dst, dstStride): 执行视频缩放或像素格式转换。swr_alloc_set_opts(...): 分配并设置重采样上下文。swr_init(swr_ctx): 初始化重采样上下文。swr_convert(swr_ctx, &out_buf, out_samples, in_buf, in_samples): 执行音频重采样或格式转换。avfilter_graph_alloc(),avfilter_graph_create_filter(),avfilter_graph_parse_ptr(),avfilter_graph_config(): 用于构建和配置滤镜图。
⚙️ 工具函数 (libavutil)
libavutil 提供了许多通用工具函数和宏，例如：
av_malloc(),av_free(): 内存分配与释放。av_log(): 日志输出。av_rescale_q(): 时间戳在不同时间基之间转换。av_gettime(): 获取当前时间。
FFmpeg 也为用户提供了直接使用的命令行工具（Tools）：
- ffmpeg：这是最核心的命令行工具，用于转换音视频文件格式（转码）、进行剪辑、合并、提取、添加滤镜等各种操作。
- ffplay：一个非常简单的媒体播放器，常用于快速预览媒体文件或测试。
- ffprobe：用于分析媒体文件，显示其详细的流信息（如编解码器、分辨率、码率、时长等元数据）。
