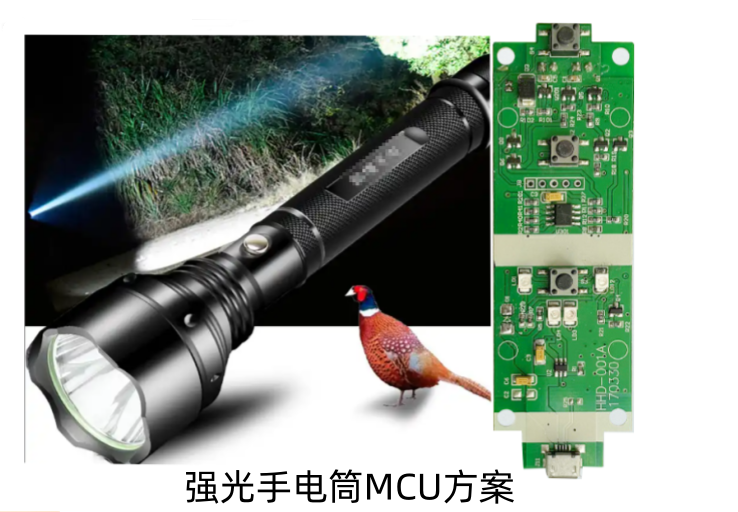

LED强光手电筒MCU控制方案开发分析

强光手电筒的核心需求分析：

1.多档调光：最基本的功能。如低亮（节能)、中亮(常用)、高亮(搜索)、爆闪(SOS求救、战术警示)、信标(慢闪)。
2.模式记忆：关机后记住上次使用的档位，下次开机直接进入该档位。
3.无级调光：通过长按按键实现亮度从低到高或从高到低的平滑变化。
4.智能温控：MCU通过温度传感器监测LED基板温度，在温度过高时自动降低输出电流（降档），保护LED和驱动电路不被烧毁。这是高端手电的必备功能。
5. 电池管理：
电量检测与显示：通过检测电池电压，用LED指示灯（如三色灯）或屏幕显示剩余电量（如25%，50%，75%，100%)。
低压保护：当电池电压过低时，自动关闭输出或强制进入低亮度模式，防止锂电池过放损坏。
6.电子开关/锁定：取代机械开关，实现软开机/关机。长按开/关，单击换挡。具备防误触功能（电子锁定模式）。
7.自定义功能：通过APP或特定操作序列（如连续快速点击多次）进入设置模式，允许用户自定义档位顺序、亮度值等。

MCU方案的核心组成部分
一个完整的MCU驱动方案包含三大硬件部分：
1. 微控制器 (MCU):
·类型：通常选择8位或32位的低功耗、小封装的MCU。8位MCU性价比高；32位如ARMCortex-M0内的芯片（辉芒微32位MCU）性能更强，便于实现更复杂的逻辑和功能。
关键参数：需要足够的GPIO(通用输入输出引|脚）、ADC（模数转换器，用于电池电压和温度采样）、PWM(脉)冲宽度调制，用制亮度）模块和定时器。

MCU选型推荐：

经济型手电筒方案(8位MCU)：8位OTP（一次编程）型MCU，集成RC振荡器、PWM、ADC，价格极具竞争力，非常适合量产的固定功能强光手电筒。

性能/智能型手电筒方案（32位ARM MCU)：基于ARM Cortex-MO内核，性能强大，有Flash存储，可反复编程，便于开发调试和实现复杂功能（如无级调光、APP连接等）

2. MOSFET驱动电路：
·作用：MCU的IO口驱动能力很弱，无法直接驱动大电流的LED。需要通过MOSFET(场效应管）作为电子开关。
·电路：MCU的PWM引I脚通过一个三极管或MOS驱动IC（如TC4427）来快速、高效地驱动MOSFET的栅极（Gate），通过PWM信号
占空比来控制输出到LED的平均电流，从而实现调光。
·拓扑结构：通常采用BUCK(降压)电路，因为锂电池电压（3.7V-4.2V)通常高于LED的VF值(3.0V-3.6V)。BUCK电路效率高。
3.传感器与反馈：
·温度传感器(NTC)：一个负温度系数的热敏电阻，贴在LED基板上。MCU通过ADC读取其电阻值变化，换算成温度。
·电压检测电路：一个简单的电阻分压网络，将电池电压降低到丫的ADC可安全读取的范围（如0-3.3V.

开发注意事项
1.低功耗设计：关机状态下，MCU应进入休眠模式，仅保留按键中断唤醒功能，此时整机待机电流应极低（<10μA），否则会慢慢耗光电
池。
2.PWM频率：频率必须足够高（>100Hz，建议>1kHz），否则人眼会感到频闪，容易疲劳。通常选择15-20kHz以上。
3.ESD防护：手电筒使用环境复杂，MCU的IO口（尤其是按键）需要增加ESD保护元件或电路，提高抗静电能力。
4.软件去抖：按键检测必须使用软件去抖算法，防止误触发。
5.热设计：MCU程序中的温控算法是关键，降档和回温的阀值要有hysteresis(迟滞），防止在阀值点频繁跳变。
