TVS管频繁损坏：参数错选还是布局埋雷？——电子工程师必读的故障排查指南

一、真实案例揭示的致命陷阱

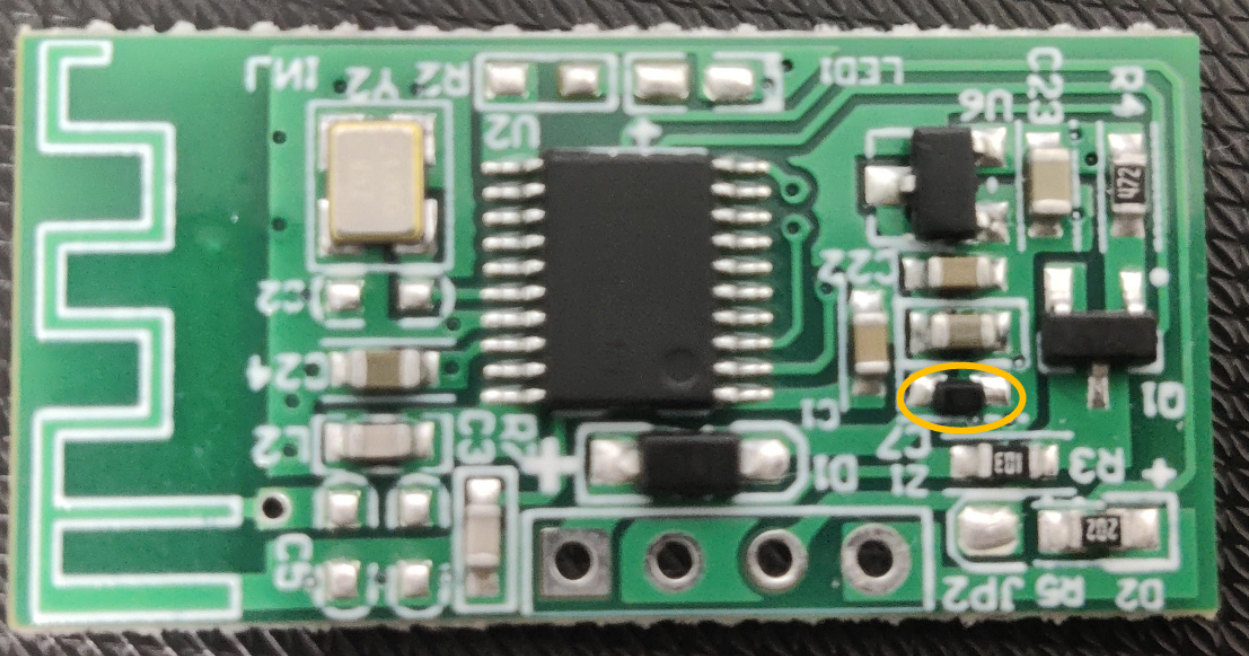

1. 4G WiFi模块浪涌测试故障



   • 现象：原装TVS在+40V浪涌下钳位电压高达38V，后级IC烧毁
   • 真相：TVS钳位电压（Vc）超过后级电路耐受极限（典型值需低于芯片耐压的80%）
   • 解决方案：更换 ASIM ESD5B350TA（Vc=9.2V@8A，结电容匹配信号频率）

2. 行车记录仪充电冒烟事件



   • 现象：12V车充接入瞬间TVS击穿短路
   • 真相：TVS启动电压（VBR=7.6V）＜系统工作电压（12V），常态误触发
   • 解决方案：改用 ASIM SODA12F501TR（VBR=14.5V，抗浪涌±500V）

二、参数错选：三大杀手级错误

1. 电压参数误配

   • 致命点：VRWM（反向截止电压）≤电路工作电压 → 漏电流剧增发热
   • 黄金公式：VRWM ≥ 1.2×Vcc_max（如5V系统需选VRWM≥6V）
   • 数据支撑：ASIM ESD5A系列实测漏电流＜100nA@VRWM（《ASIM ESD5A005TA规格书》）

2. 钳位能力不足

   • 核心指标：Vc（钳位电压）必须满足：

     Vc < 0.8 × 后级芯片击穿电压


   • 案例佐证：某MCU耐压25V，TVS Vc=28V→浪涌时MCU损坏

3. 通流能力低估

   • 行业教训：TVS的IPP（峰值脉冲电流）需＞电路可能浪涌值的2倍
   • 计算模型：汽车电子抛负载测试（ISO 7637-2 Pulse 5a）要求IPP＞50A

三、布局设计：90%工程师忽略的隐形杀手

1. 死亡距离效应（《ASIM ESD0524PA REV1.1》）

   • 规则：TVS距接口＞3cm时，导线电感引发电压尖峰倍增
   • 实测数据：

     布线长度	10cm导线电感	8/20μs浪涌电压尖峰
     1cm	1nH	+12%
     5cm	5nH	+60%

2. 地回路设计灾难

   • 错误案例：TVS接地线绕远路→寄生电感导致钳位失效
   • 军工级方案：
     • 使用独立接地岛
     • 接地路径长度≤15mm（IEC 61000-4-5强制要求）

3. 热设计缺失

   • 热力学公式：TVS温升ΔT = I² × Rth × t
     • Rth（热阻）决定散热效率（如SMA封装Rth=35℃/W）
   • 解决方案：
     • 功率型TVS（如ASIM SM8S系列）必须铺铜散热（≥10mm²铜箔）

四、终极解决方案：参数与布局的协同设计

五、行业最佳实践

1. 汽车CAN总线防护

   • 方案：SMBJ24CA TVS + 120Ω@100MHz共模电感
   • 布局：TVS与CAN接口间距1.5mm，接地直连金属外壳

2. 5G基站电源防护

   • 选型：SM8S36UC（6000W功率，Vc=58V@100A）
   • 散热：背面敷铜+导热硅胶，温升控制在ΔT<15℃

警示：TVS不是“万能保险丝”，精准参数+毫米级布局才是电子系统的隐形铠甲。
