计算机网络实验03：交换机VLAN配置

news 2025/9/19 8:11:56

兰生幽谷，不为莫服而不芳；

君子行义，不为莫知而止休。

一、实验目的

1.理解VLAN的基本概念和运作模式；

2.掌握配置交换机VLAN的基本方法和步骤；

3.掌握配置交换机TRUNK链路的基本方法和步骤。

二、实验内容

1.交换机VLAN的规划和配置；

2.交换机TRUNK链路的配置。

三、实验原理/流程

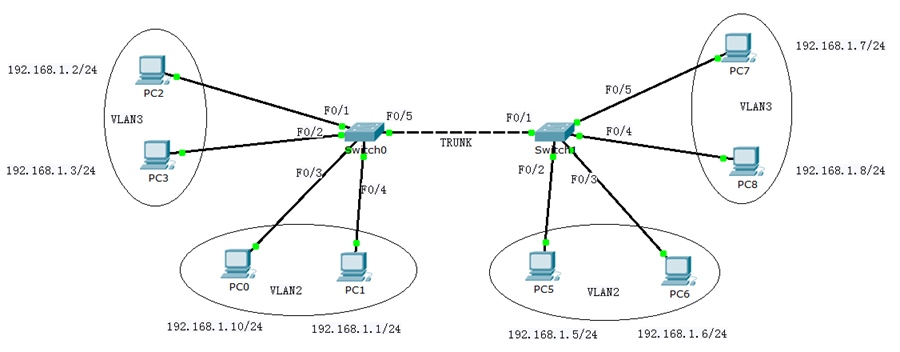

（一）网络拓扑及参数规划（必须在拓扑图上备注配置信息）

图3- 1

VLAN参数规划说明如下：

1、IP参数规划（X为学号后两位）

将网内所有主机的IP参数均规划在“192.168.X.0”网段，以便在配置完VLAN之后，测试VLAN对网络的逻辑隔离性和对广播域的分割性。

特别提醒，在具体实验过程中，各人可自行规划网内主机的IP地址，只需要保证所有主机IP位于同一网段即可。

2、VLAN的划分

特别提醒，在具体实验过程中，可依据各人在连接PC机与交换机时所使用的实际端口及其编号，进行必要的配置调整，下同。

（1）交换机0

●VLAN2：PC0和PC1，分别对应交换机0的F0/3和F0/4接口；

●VLAN3：PC2和PC3，分别对应交换机0的F0/1和F0/2接口。

（2）交换机1

●VLAN2：PC5和PC6，分别对应交换机1的F0/2和F0/3接口；

●VLAN3：PC7和PC8，分别对应交换机1的F0/5和F0/4接口。

3.TRUNK链路（使不同交换机的相同VLAN可以通信）

交换机0的F0/5与交换机1的F0/1之间创建TRUNK链路。

本例中采用“端到端VLAN”的规划方式。因此，需要考虑如何实现位于不同交换机上的相同VLAN之间的通信。所以，需要将交换机之间的互联链路设置为TRUNK链路，以便该链路上允许通过所有的VLAN流量，从而实现“端到端VLAN”的通信需求。

（二）配置IP参数

在HCL/PNET环境下，按照上述网络拓扑中规划的IP参数，配置各台主机的IP地址及其子网掩码，并测试全网的连通性。详细方法，请参考“实验2组建对等网”，这里就不再赘述。

配置完全网IP地址后，做以下网络连通性测试：

1、测试同一交换机上各主机之间的连通性；

2、测试跨交换机各主机之间的连通性。

特别提醒，上述测试的主要目的是为了比较配置VLAN前和配置VLAN后，位于不同VLAN内个主机之间的连通性。

（三）配置VLAN（配置命令都在英文模式下输，不要在中文模式下）

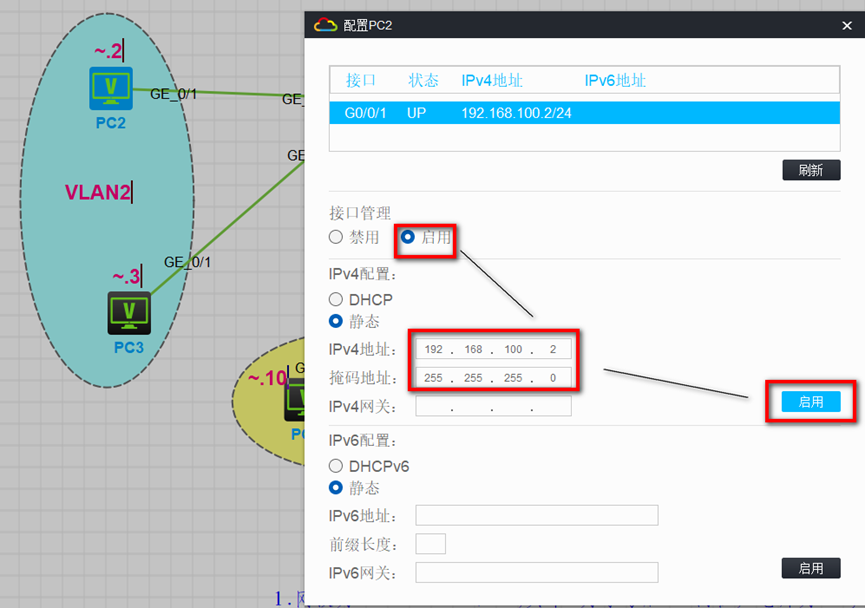

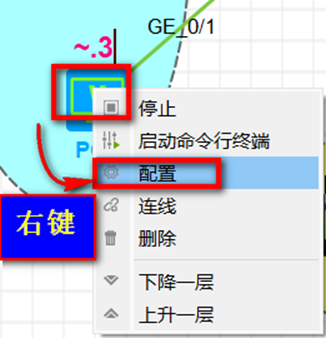

图3- 2

图3- 3

1.基础命令

【视图】命令	说明
<H3C>	用户视图
<H3C>system-view System View: return to User View with Ctrl+Z.	进入系统视图
[H3C]	系统视图
[H3C]sysname sw0 [sw0]	改名改名生效
[sw0]exit	退出系统视图
< sw0>save	保存配置

2.配置交换机sw0的VLAN

【视图】命令	说明
[H3C]vlan 2 [H3C-vlan2]vlan 3 [H3C-vlan3]	创建vlan 2（下同）
[H3C-vlan3]exit [H3C]	退出vlan3 返回用户视图




[sw0]disp int brief Brief information on interfaces in route mode: Link: ADM - administratively down; Stby - standby Protocol: (s) - spoofing Interface Link Protocol Primary IP Description InLoop0 UP UP(s) -- MGE0/0/0 DOWN DOWN -- NULL0 UP UP(s) -- REG0 UP -- -- Brief information on interfaces in bridge mode: Link: ADM - administratively down; Stby - standby Speed: (a) - auto Duplex: (a)/A - auto; H - half; F - full Type: A - access; T - trunk; H - hybrid Interface Link Speed Duplex Type PVID Description FGE1/0/53 DOWN 40G A A 1 FGE1/0/54 DOWN 40G A A 1 GE1/0/1 UP 1G(a) F(a) A 1 GE1/0/2 UP 1G(a) F(a) A 1 GE1/0/3 UP 1G(a) F(a) A 1 GE1/0/4 UP 1G(a) F(a) A 1 GE1/0/5 UP 1G(a) F(a) A 1 GE1/0/6 DOWN auto A A 1	查看接口概况 GE1/0/1-5千兆以太网全双工开启 GE1/0/6关闭
[sw0]vlan 2 [sw0-vlan2]port g1/0/1 [sw0-vlan2]port g1/0/2 [sw0-vlan2]exit	指派接入vlan2的接口退出（下同）
interface GigabitEthernet 1/0/1
[sw0]disp vlan brief Brief information about all VLANs: Supported Minimum VLAN ID: 1 Supported Maximum VLAN ID: 4094 Default VLAN ID: 1 VLAN ID Name Port 1 VLAN 0001 FGE1/0/53 FGE1/0/54 GE1/0/5 GE1/0/6 GE1/0/7 GE1/0/8 GE1/0/9 GE1/0/10 GE1/0/11 GE1/0/12 GE1/0/13 GE1/0/14 GE1/0/15 GE1/0/16 GE1/0/17 GE1/0/18 GE1/0/19 GE1/0/20 GE1/0/21 GE1/0/22 GE1/0/23 GE1/0/24 GE1/0/25 GE1/0/26 GE1/0/27 GE1/0/28 GE1/0/29 GE1/0/30 GE1/0/31 GE1/0/32 GE1/0/33 GE1/0/34 GE1/0/35 GE1/0/36 GE1/0/37 GE1/0/38 GE1/0/39 GE1/0/40 GE1/0/41 GE1/0/42 GE1/0/43 GE1/0/44 GE1/0/45 GE1/0/46 GE1/0/47 GE1/0/48 XGE1/0/49 XGE1/0/50 XGE1/0/51 XGE1/0/52 2 VLAN 0002 GE1/0/1 GE1/0/2 GE1/0/5 3 VLAN 0003 GE1/0/3 GE1/0/4 GE1/0/5	查看vlan 未配置的都处于vlan1之下配置GE1/0/1-2在vlan2

3.配置交换机sw1的VLAN

采用与交换机0相同的方法，配置交换机1上的VLAN2和VLAN3。

需要注意的是，交换机1上分配给VLAN2的端口是F0/2与F0/3，分配给VLAN3的端口是F0/4和F0/5。

（四）配置TRUNK链路 不同交换机下相同vlan段才可以Ping通

【视图】命令

说明

[sw1]int g1/0/1

[sw1-GigabitEthernet1/0/1]port link-type trunk

[sw1-GigabitEthernet1/0/1]port trunk permit vlan all

指定接口类型

指定哪些vlan可以通过

sw1的配置完整代码：

#用户视图

<H3C>

#进入系统视图

<H3C>sys

[H3C]

#改名

[H3C]sysn sw1

[sw1]

#进入g1/0/5接口

[sw1]int g1/0/5

#配置trunk

[sw1-GigabitEthernet1/0/5]port link-type trunk

[sw1-GigabitEthernet1/0/5]p t permit vlan all

#创建vlan2和vlan3

[sw1-GigabitEthernet1/0/5]exit

[sw1]vlan 2

[sw1-vlan2]vlan 3

#查看端口

[sw1]disp int brief

#g1/0/5端口trunk设置错了，将其删除

[sw1] interface GigabitEthernet 1/0/5

[sw1-GigabitEthernet1/0/5] undo port trunk permit vlan all

#指定g1/0/5为access

[sw1-GigabitEthernet1/0/5] port link-type access

[sw1GigabitEthernet1/0/5] quit

#为vlan3指派access接口

[sw1]vlan 3

[sw1-vlan3]port g1/0/4

[sw1-vlan3]port g1/0/5

#为vlan2指派access接口（略）

#指定g1/0/1为trunk

[sw1]int g1/0/1

[sw1-GigabitEthernet1/0/1]p l trunk

[sw1-GigabitEthernet1/0/1]p t permit vlan all

#查看vlan

[sw1]disp vlan brief

#保存

[sw1]save

（五）测试网络的连通性

1、测试同一交换机上各VLAN内部及VLAN之间的连通性；

#vlan2：

<H3C>ping 192.168.100.3

Ping 192.168.100.3 (192.168.100.3): 56 data bytes, press CTRL_C to break

56 bytes from 192.168.100.3: icmp_seq=0 ttl=255 time=1.000 ms

……

2、测试跨交换机相同VLAN之间的连通性；

#vlan2:

ping 192.168.100.7

Ping 192.168.100.7 (192.168.100.7): 56 data bytes, press CTRL_C to break

56 bytes from 192.168.100.7: icmp_seq=0 ttl=255 time=4.000 ms

……

3、测试跨交换机不同VLAN之间的连通性。

ping 192.168.100.1

Ping 192.168.100.1 (192.168.100.1): 56 data bytes, press CTRL_C to break

Request time out

……

ping 192.168.100.6

Ping 192.168.100.6 (192.168.100.6): 56 data bytes, press CTRL_C to break

Request time out

……

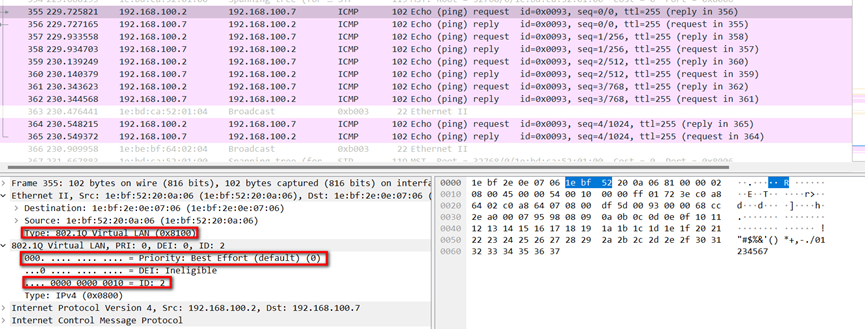

（六）*抓包分析

图3- 4

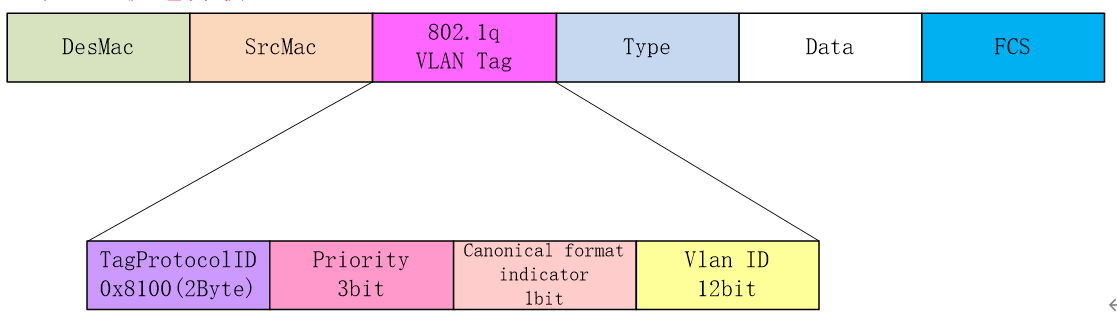

带有VLAN的帧结构是在以太网报文中，位于帧的源MAC地址与类别之间，增加了4个字节的VLAN头部。VLAN头部包含2字节的TPID和2字节的TCI。由于以太网帧结构数据变化，以太网帧的CRC校验字节内容有相应的变化。

TPID：（Tag Protocol Identifier）是IEEE定义的新的类型，表明这是一个加了802.1Q标签的帧。TPID包含了一个固定的值0x8100。

Priority：这3 位指明帧的优先级。一共有8种优先级，0－7。IEEE 802.1Q标准使用这三位信息。最高优先级为7，应用于关键性网络流量，如路由选择信息协议（RIP）和开放最短路径优先（OSPF）协议的路由表更新。优先级6和5主要用于延迟敏感（delay-sensitive）应用程序，如交互式视频和语音。优先级4到1主要用于受控负载（controlled-load）应用程序，如流式多媒体（streaming multimedia）和关键性业务流量（business-critical traffic）例如，SAP 数据以及“loss eligible”流量。优先级0是缺省值，并在没有设置其它优先级值的情况下自动启用。
