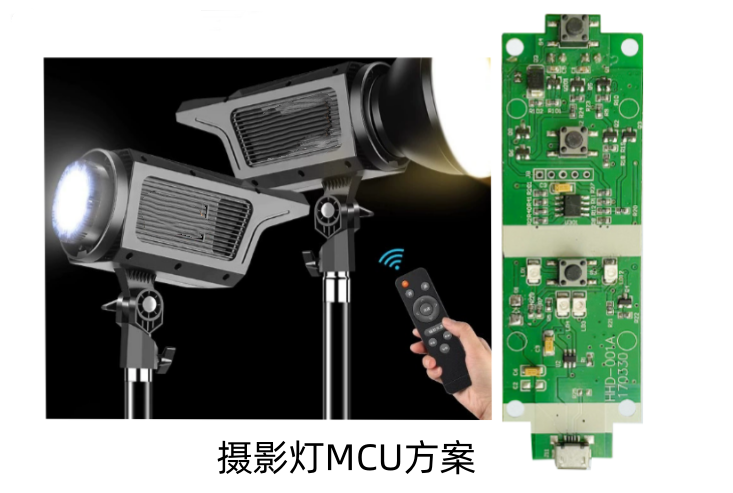

摄影灯MCU方案开发，摄影灯单片机分析

摄影灯 MCU 方案是实现灯光精准控制、功能扩展与智能化的核心，其设计需围绕光源精度、人机交互、电源管理、场景适配四大核心需求展开。结合专业摄影场景的技术标准（如无频闪、高显色性、宽动态调节）与国产化 MCU 的技术优势。

摄影灯的性能直接决定拍摄画面质量，MCU 方案需优先满足以下硬性指标与功能需求：

光源控制核心指标
亮度调节：支持 0.1%~100% 无级调光，调光深度≥16 位（65536 级），避免肉眼可见的亮度跳变，拍摄画面无条纹干扰。
色温调节：双色温机型需覆盖 2700K（暖光）~6500K（冷光），通过冷暖光比例混合实现任意色温输出，混光线性度＞95%。
无频闪：PWM 调光频率≥16kHz，配合 “PWM 转模拟” 硬件电路，实现万分之一调光深度下的无频闪输出。
稳定性：亮度 / 色温波动≤±2%，通过闭环反馈抵消电源波动与 LED 老化影响。

核心功能需求
基础控制：常亮、呼吸（0.5Hz 正弦曲线调光）、爆闪（1~20Hz 可调）、SOS 等模式切换。
智能适配：环境光 / 色温传感器联动（如 LTR-507），实时追光补光；ToF 距离传感器实现 “靠近即亮” 手势唤醒。
人机交互：触摸 / 机械按键、旋转编码器调节参数；OLED/LCD 屏显示亮度、色温、电量等状态。
电源管理：兼容 DC 适配器（12~24V）与锂电池组（7.4V/14.8V），支持充电同步工作与欠压保护。

MCU选型方案：

入门款：单色温、3 档亮度调节、LED 指示  （国产8位MCU单片机）
专业款：双色温、无级调光、OLED 屏显  （国产32位MCU单片机 M0 内核）
智能款：APP 控制、环境追光、OTA 升级  （国产32 位增强型MCU单片机）

选型关键：

调光精度：优先选择硬件 16 位 PWM，避免软件模拟 PWM 的抖动问题；
扩展需求：智能款需预留 UART/SPI 接口，用于连接蓝牙 BLE 模块；
可靠性：户外摄影灯建议选车规级型号，耐受 - 20℃~60℃环境

成本优化策略
芯片选型：优先选用国产 MCU（如辉芒微），较国际品牌成本降低 20%~30%；
硬件集成：用 MCU 内置触摸引擎替代外置 TTP223，节省 成本；
生产工艺：采用 SMT 贴片集成无线模块，减少焊接工序。

硬件电路核心设计：

MCU 方案的硬件实现需围绕 “电源 - 驱动 - 传感 - 交互” 四大模块，重点解决调光稳定性与系统兼容性：
1. 电源与充电模块
供电架构：采用 “DC-DC 双路输出” 设计 ——12V 给 LED 灯板供电，3.3V 给 MCU 及外设（传感器、屏显）供电；
充电管理：搭配锂电池充电 IC，MCU 通过 ADC 检测电池电压（精度≤±0.02V），实现电量百分比显示与欠压保护（≤6.5V 报警，≤6.0V 关机）；
切换逻辑：电源转换电路自动识别 DC 输入与电池供电，插入适配器时优先外部供电并同步充电。
2. LED 驱动与调光电路
采用 “MCU + 专用驱动芯片” 架构，兼顾精度与效率：
双色温驱动：选用双路独立恒流芯片 （6.5V~80V 输入，0.1% 调光深度），MCU 输出两路 PWM 信号分别控制冷 / 暖光电流，通过预设比例表实现色温混合（如 4500K 对应冷暖光各 50% 占空比）；
大功率场景：高端机型采用升压恒流芯片，支持 10A 大电流输出（600W 功率），MCU 通过 I2C 读取芯片状态，实现过流保护；
无频闪优化：驱动芯片内置 “PWM 转模拟” 滤波器，MCU 配置 PWM 频率≥20kHz，避免拍摄画面条纹。
3. 传感与交互模块
状态监测：
NTC 热敏电阻（接 MCU 12bit ADC）检测灯板温度，≥60℃线性降功率至 70%，≥90℃强制关机；
环境光传感器 （I2C 接口）实时采集照度，MCU 通过 PID 算法动态调节亮度，实现 “环境追光”；
人机交互：
触摸按键：采用 MCU 内置触摸引擎（如辉芒微 FT62 系列的 14 通道触摸），省掉外置触摸 IC，支持滑条调光；
屏显驱动：OLED 屏通过 I2C 接口与 MCU 通信，刷新频率≥5Hz，显示亮度（%）、色温（K）、电量等参数。
