FPGA学习篇——Verilog学习译码器的实现

news 2025/9/18 13:14:02

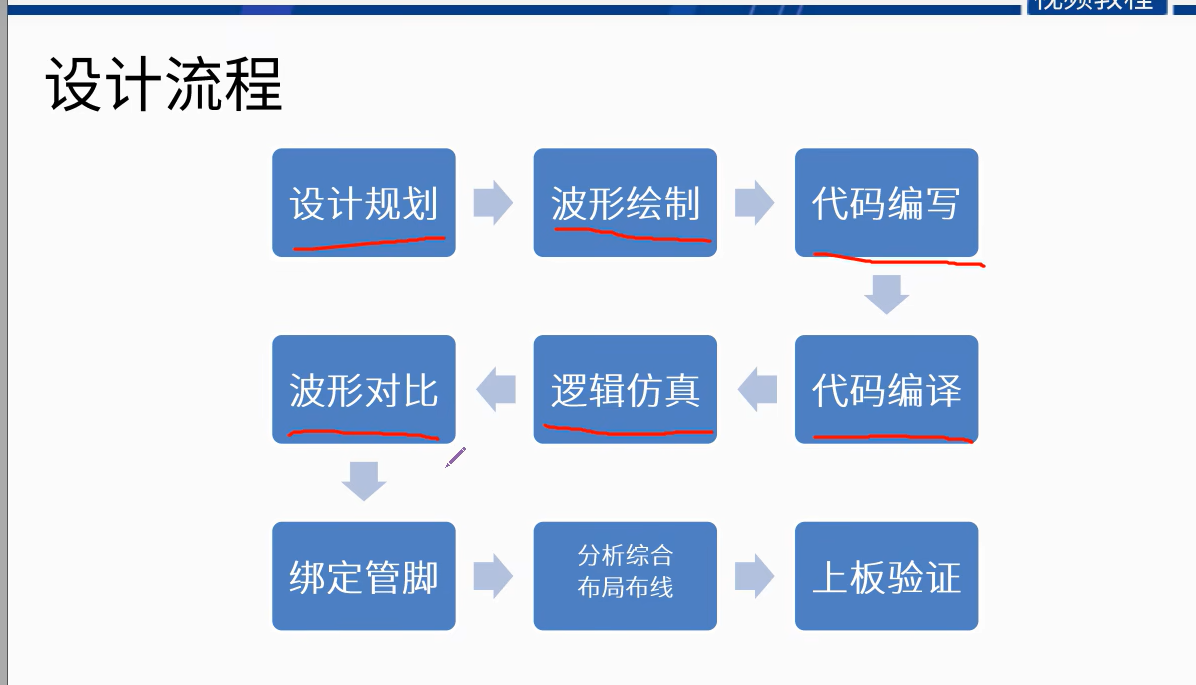

PS：目前手上仍然没有板子，按照野火视频的讲解，目前我们只能做到前面六步（其实第一步设计规划也是需要看板子的硬件的，但是现在没有板子就完全与野火传授的板子一致来看）

1 设计规划及真值表（波形绘制）

译码器的原理：译码器可理解把编码（或者理解为代号）译出对应的输出结果。（可以理解为每一件事都有一个编号，而译码器的作用就是通过编号来找出对应哪件事）

根据原理，两个输入可以有00，01，10，11四种编码就可以对应四种输出情况，三个输入可以有000，001......八种编码，就可以对应8种输出情况。因此，n个输入对应于 $2^n$ 种输出情况。

除此以外，按照译码器的原理来看，输出的结果应该是可以任意定义的。但未作任何说明的话，则二进制的译码器输出默认使用独热码形式（即只有一位为1其他为0）。

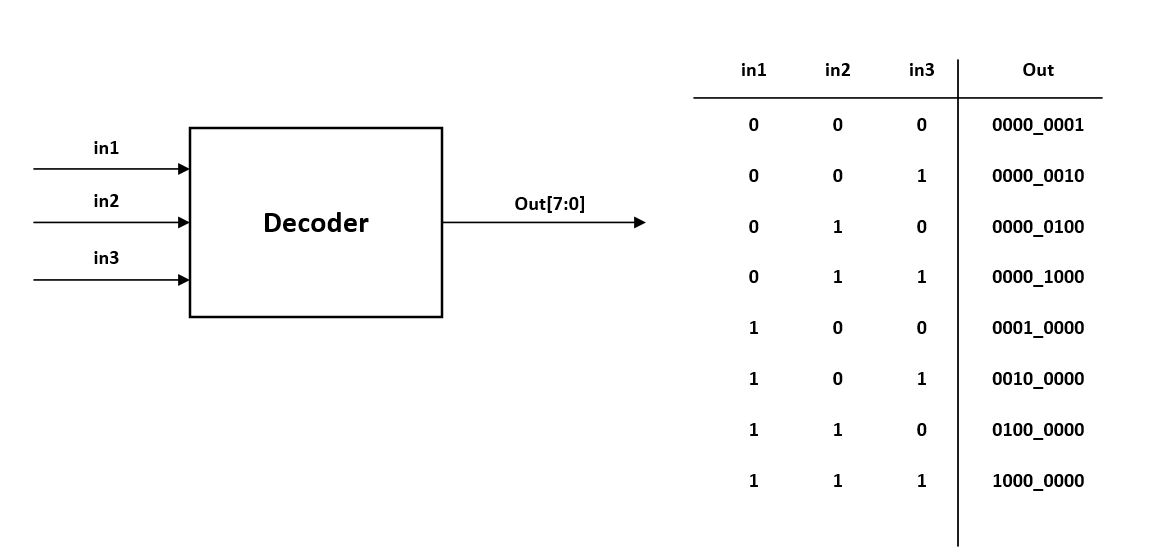

比如三八译码器（在这里我们直接使用真值表，不绘制波形图了，真值表更加直观）：三位输入，输出用8位独热码表示。（实际上，如果有实际需要，三八译码器的输出可以是你定义的任何八种输出。）

2 代码编写

module Decoder3_8
(input               in1,input               in2,input               in3,output reg [7:0]    out
);always@(*)begincase({in1,in2,in3})3'b000: out = 8'b0000_0001;3'b001: out = 8'b0000_0010;3'b010: out = 8'b0000_0100;3'b011: out = 8'b0000_1000;3'b100: out = 8'b0001_0000;3'b101: out = 8'b0010_0000;3'b110: out = 8'b0100_0000;3'b111: out = 8'b1000_0000;
//        default: out = 8'bxxxx_xxxx;endcase
endendmodule

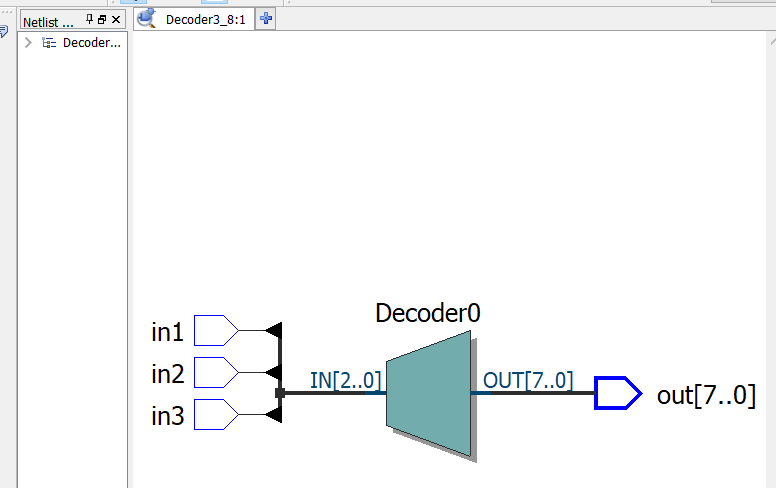

注意，以上代码是使用case语句的方法来实现译码器的功能，是没有优先级的写法，Quartus编译出来的RTL就是一个译码器（如下图1）。

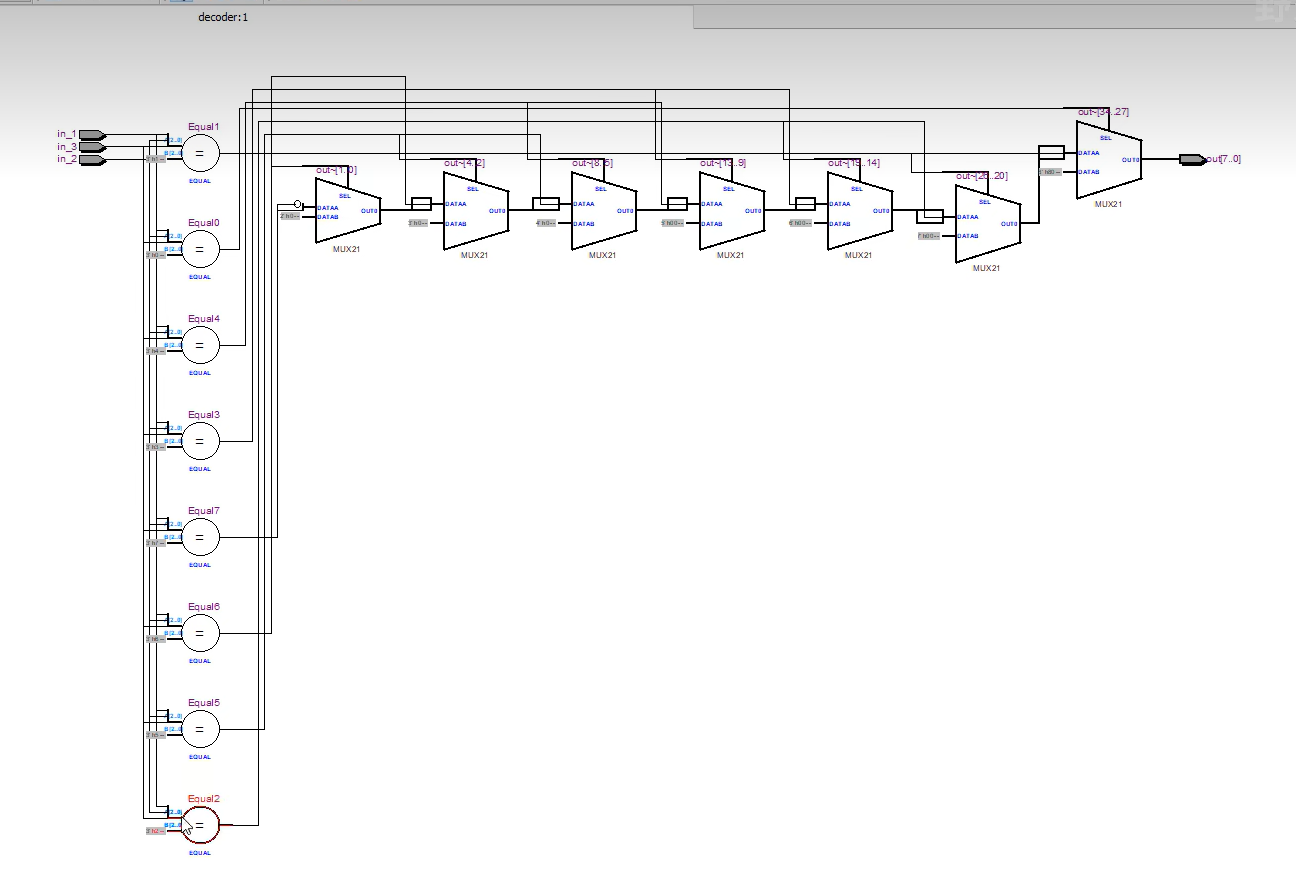

但如果使用if else语句来实现功能，由于if.......else语句具备优先级，Quartus编译出来的RTL就是许多门电路的组合（如下图2）。

图1

图2

3 逻辑仿真及波形验证

编写仿真文件：

`timescale 1ns/1nsmodule tb_Decoder3_8();reg     tb_in1, tb_in2, tb_in3;
wire    [7:0] tb_out;initial begintb_in1 = 1'b0;tb_in2 = 1'b0;tb_in3 = 1'b0;
endalways #10 tb_in1 <= {$random} % 2;
always #10 tb_in2 <= {$random} % 2;
always #10 tb_in3 <= {$random} % 2;Decoder3_8 Decoder3_8_inst
(.in1(tb_in1),.in2(tb_in2),.in3(tb_in3),.out(tb_out)
);endmodule

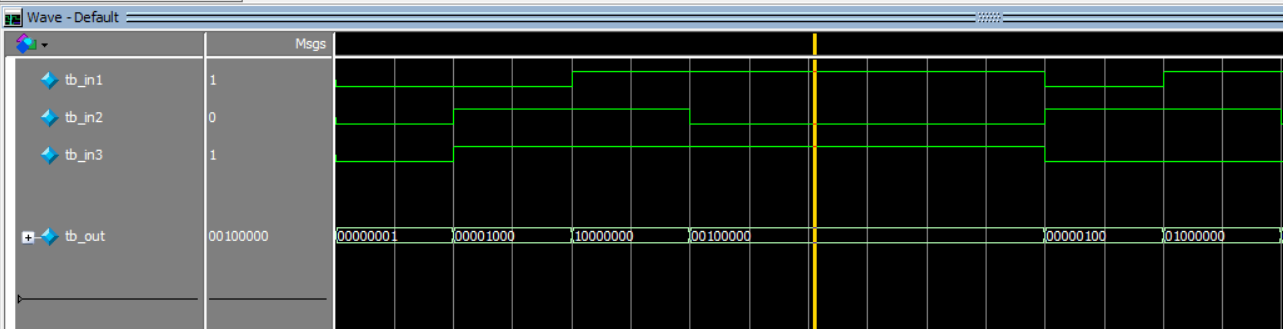

波形图种可以看到，能够对应真值表的内容，仿真验证通过。
