新国标电动自行车实施，BMS 静电浪涌风险与对策
2025 年 9 月 1 日，新国标电动自行车标准正式实施，对电动自行车的安全性、性能等方面提出了更高要求。在电动自行车的设计中，电池管理系统（BMS）至关重要，而静电浪涌问题对 BMS 的可靠性和稳定性构成严重威胁。作为上海雷卯电子的 FAE 工程师，在此为设计电动自行车 BMS 的工程师们分享关于静电浪涌的风险及应对策略。
静电浪涌对电动自行车 BMS 的风险
1. 损坏电子元件：电动自行车在骑行、充电过程中，容易受到外界静电干扰，如人体触摸、衣物摩擦产生的静电。BMS 中的集成电路、微控制器等精密电子元件，对静电极为敏感。静电放电瞬间产生的高电压、大电流，可能直接击穿元件的绝缘层，导致元件永久性损坏，使 BMS 部分或全部功能失效。
2. 通信故障：BMS 需要与电机控制器、充电器等设备进行通信，以实现对电池的精确管理。常见的通信接口如 CAN、RS - 485 等，在受到静电浪涌冲击时，通信线路上会产生瞬态过电压和过电流，干扰正常的通信信号，导致数据传输错误、丢包甚至通信中断。这将影响 BMS 对电池状态的准确判断和控制，进而影响电动自行车的性能和安全性。
3. 引发火灾隐患：当 BMS 中的电池保护电路因静电浪涌而失效时，可能无法及时检测和控制电池的过充、过放、过流等异常情况。电池在异常工作状态下，容易发热、膨胀，甚至起火爆炸，严重威胁骑行者的生命财产安全。新国标强化了防火阻燃等安全要求，静电浪涌引发的火灾隐患更不容忽视。
应对静电浪涌的策略
1. 接地设计：良好的接地是静电浪涌防护的基础。在 BMS 设计中，应确保 PCB 板上的接地平面完整且面积足够大，为静电提供低阻抗的泄放路径。将 BMS 的金属外壳与车辆的车架可靠连接，车架作为整车的接地参考点，能有效将静电导入大地。例如，使用金属螺丝和导电垫片连接 BMS 外壳与车架，保证接地连接的可靠性。
2. 屏蔽措施：对 BMS 中的敏感电路和通信线路进行屏蔽，可减少外界静电场和电磁场的干扰。对于通信线缆，可采用带屏蔽层的双绞线，屏蔽层一端接地，能有效抑制共模干扰。在 PCB 设计中，将敏感电路区域用接地铜箔包围，形成局部屏蔽，防止静电耦合到电路中。
3. 电路保护器件选型
◦ TVS 二极管：TVS（瞬态电压抑制二极管）是常用的浪涌保护器件。在 BMS 的电源输入端、通信接口等易受浪涌冲击的位置，并联 TVS 二极管。当浪涌电压到来时，TVS 二极管迅速导通，将浪涌电流引入地，从而保护后端电路。例如，在 48V 的电源输入端口，可选用Leiditech SMDJ58CA 等型号的 TVS 二极管，其反向工作电压大于电源正常工作电压，能承受较高的浪涌能量。
◦ ESD 保护二极管：ESD（静电放电）保护二极管专门用于应对静电干扰。在 BMS 的 I/O 接口、按键输入等位置，串联或并联 ESD 保护二极管。如Leiditech SD05C SD0581D3W 等型号，具有低电容、快速响应的特点，能在不影响信号正常传输的前提下，有效抑制静电放电。
◦ 压敏电阻：压敏电阻可用于吸收较高能量的浪涌。在 BMS 的电源入口处，与 TVS 二极管配合使用压敏电阻，如 MOV（金属氧化物压敏电阻）。当浪涌电压超过压敏电阻的阈值时，其电阻值迅速降低，将浪涌电流泄放掉。但压敏电阻存在一定的老化问题，选型时需考虑其寿命和可靠性。
4. PCB 布局与布线优化
◦ 缩短线路长度：尽量缩短敏感信号线路的长度，减少线路上感应的静电电荷。例如，将 BMS 中的微控制器与周边电路的连接线路设计得简洁紧凑，避免过长的走线。
◦ 分离强弱电线路：将强电线路（如电源线路）与弱电线路（如信号线路）分开布局，避免强电线路上的浪涌通过电磁感应耦合到弱电线路中。在 PCB 布线时，保持强弱电线路之间有足够的距离，并通过接地平面进行隔离。
◦ 增加去耦电容：在芯片的电源引脚附近，合理放置去耦电容，如 0.1μF 和 10μF 的电容组合。去耦电容能有效滤除电源线上的高频噪声和瞬态干扰，降低静电浪涌对芯片的影响。
BMS 电路板 485 通信浪涌损坏维修案例
某品牌电动自行车在市场反馈中，出现多起 BMS 电路板故障问题。经检测，故障集中在 BMS 与电机控制器通信的 485 接口处。在实际使用场景中，尤其是在潮湿天气或充电插拔过程中，频繁出现通信中断，进一步检查发现 485 通信芯片及周边部分电路元件被烧毁。
初步分析，这是由于 485 通信线路在复杂的使用环境下，遭受了静电浪涌冲击。该 BMS 原设计中，485 接口仅简单配置了两颗普通电阻用于限流，缺乏有效的浪涌防护器件，面对瞬间高电压、大电流的静电浪涌，无法提供足够的保护。

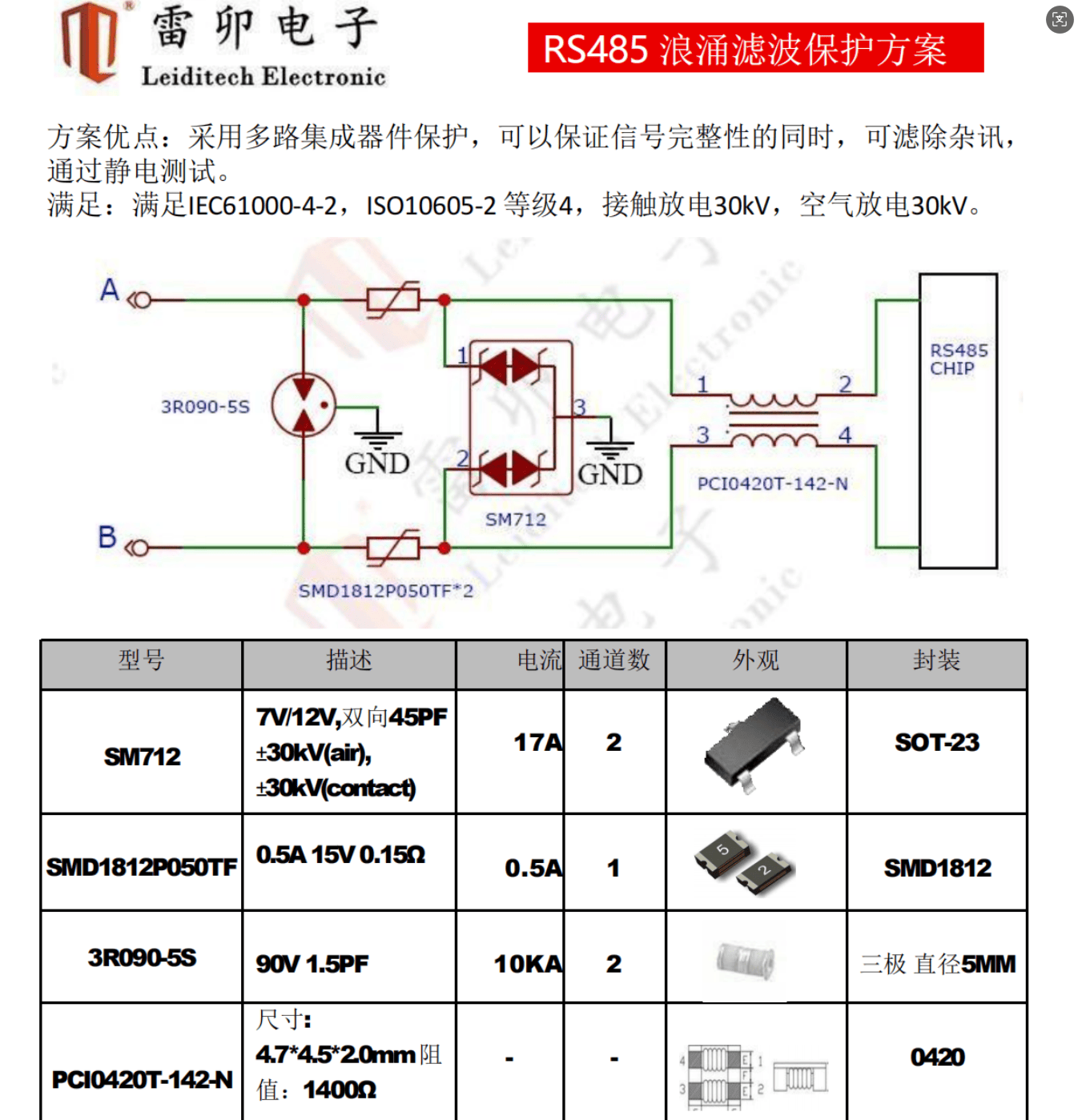

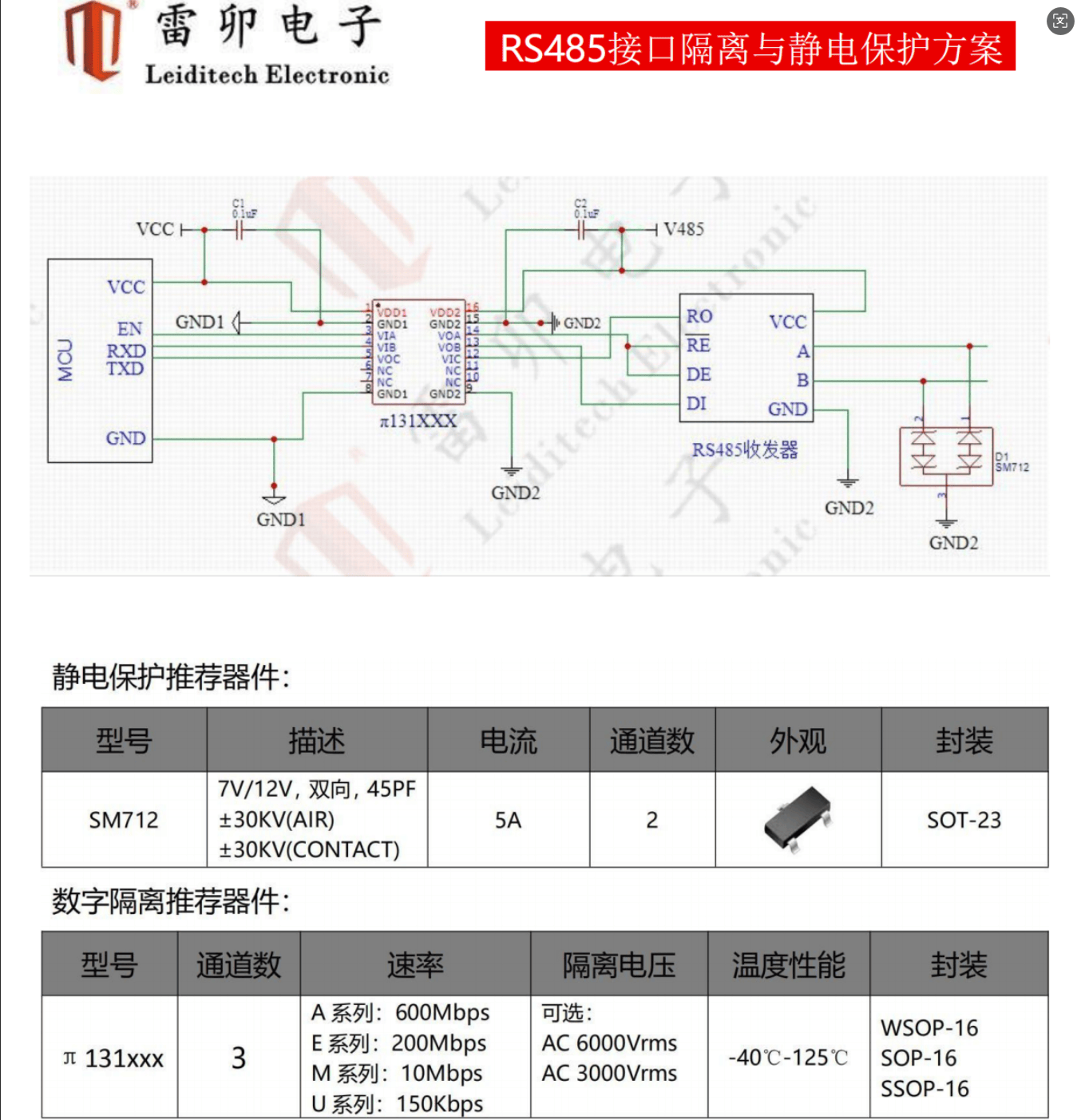

上海雷卯电子针对这一问题，提出了全面的改进设计方案。在 485 接口处，增加了雷卯自主研发的多路集成 TVS 保护器件，如适用于 RS485 通信接口的 SM712。它专为保护具有非对称工作电压（-7V 至 12V）的 RS - 485 应用而设计，能吸收高于 IEC61000 - 4 - 2 国际标准规定之最高级别的反复性 ESD 放电 30KV，可在极低的箝位电压下安全地耗散 19A 的 8/20μs 波形浪涌电流（IEC61000 - 4 - 5）。同时，在通信线路入口处串联了自恢复保险丝 PPTC，当线路中出现异常大电流时，PPTC 的电阻值会迅速增大，限制电流，起到过流保护作用，且在故障排除后能自动恢复正常工作状态。
在 PCB 布局上，对 485 通信线路进行了优化。将 485 通信线路单独规划区域，远离其他强电线路和干扰源，并增加了接地铜箔屏蔽层，减少外界电磁干扰对通信线路的影响。通信线路的走线也尽可能缩短且保持简洁，降低线路阻抗和感应电荷的积累。
改进后的 BMS 电路板经过严格的实验室测试，模拟各种恶劣环境下的静电浪涌冲击，包括接触放电 ±15kV、空气放电 ±25kV 等极端测试条件，均能稳定工作，485 通信正常，未再出现芯片烧毁或通信故障问题。在实际道路测试中，选取了不同气候条件和复杂路况的区域，投放安装改进后 BMS 的电动自行车进行长期骑行测试，经过大量样本的长时间验证，BMS 的可靠性得到了显著提升，有效解决了因 485 通信浪涌导致的故障问题，达到了 100% 安全运行的设计目标。
新国标电动自行车的实施对 BMS 的安全性和可靠性提出了更高要求，静电浪涌防护是其中关键的一环。通过合理的接地设计、屏蔽措施、电路保护器件选型以及 PCB 布局与布线优化，能够有效降低静电浪涌对 BMS 的风险，提升电动自行车的整体性能和安全性。希望以上建议能对各位工程师在设计电动自行车 BMS 时有所帮助，共同推动电动自行车行业的安全发展。
