​​[硬件电路-239]：从电阻器的高频等效模型，看高频信号的敏感性，电路的性能受到频率的影响较大

电阻器的高频等效模型是考虑寄生参数（寄生电感和寄生电容）后的等效电路，用于描述电阻在高频信号下的非理想特性。以下是对电阻器高频等效模型的详细归纳：

一、电阻器高频等效模型的基本构成

电阻器的高频等效模型通常包括理想电阻R、寄生电感L和寄生电容C。这些寄生参数源于电阻器的物理结构、制作工艺和材料特性。

• 理想电阻R：代表电阻器的直流电阻值。
• 寄生电感L：主要由电阻器的引线产生，模拟电阻器在高频下的感性特性。
• 寄生电容C：由电阻器两端的电荷分离效应产生，模拟电阻器在高频下的容性特性。

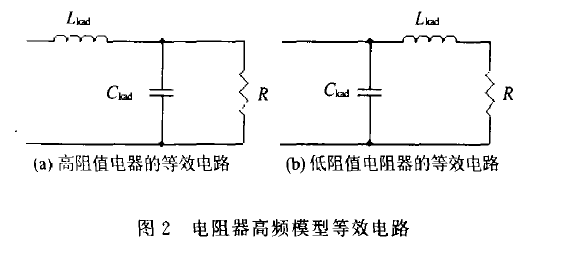

二、电阻器高频等效模型的类型

根据电阻值的不同，电阻器的高频等效模型可分为两种类型：

• 高阻值电阻器：采用并联寄生电容主导的等效电路。对于高阻值电阻器，串联寄生电感的影响较小，而并联寄生电容的影响较大。
• 低阻值电阻器：采用串联寄生电感主导的等效电路。对于低阻值电阻器，情况正好相反，串联寄生电感的影响较大，而并联寄生电容的影响较小。

三、电阻器高频等效模型的特性

• 阻抗与频率的关系：

  • 在低频时，电阻器的阻抗主要由理想电阻R决定。
  • 随着频率的升高，寄生电容的影响逐渐增强，导致电阻器的阻抗下降。
  • 当频率继续升高时，寄生电感的影响开始显现，导致电阻器的阻抗上升。在极高的频率下，引线电感甚至可能代表一个开路线或无限大阻抗。

• 自谐振频率：电阻器也存在自谐振频率，即阻抗达到最小值的频率点。在这个频率点上，容性电抗和感性电抗相互抵消，电阻器的阻抗再次变为纯电阻（但此时的阻值要小得多）。自谐振频率的计算公式为：f0​=1/2πLC​，其中L为寄生电感，C为寄生电容。

四、不同类型电阻器的高频特性差异

• 绕线电阻器：由于是用电阻丝绕成的线圈，因此具有较大的分布参数（寄生电感和寄生电容），高频特性较差。在高频电路中应避免使用绕线电阻器。
• 碳质电阻器和金属膜电阻器：分布参数较小，高频特性较好。其中，金属膜电阻器的电感较低，在2kΩ以下的阻值通常适应高频应用。在高频电路中应尽可能使用金属膜电阻器或金属氧化膜电阻器。

五、高频电路设计中的电阻器选择与应用

• 选择高频电阻器：在工作频率较高的电路中，应使用高频电阻器（如薄膜或箔式电阻器），它们的分布电感和分布电容比普通电阻器的更小。
• 考虑寄生参数的影响：在设计高频电路时，必须考虑电阻器的寄生参数对电路性能的影响。例如，在匹配网络或滤波器设计中，需要精确计算电阻器的阻抗随频率的变化。
• 优化布局和布线：为了减少寄生参数的影响，应优化电阻器的布局和布线。例如，尽量缩短电阻器的引线长度、减少引线间的耦合等。
