嵌入式硬件笔记：三种滤波电路的对比
一、三种滤波电路分别为：RC滤波电路；LC滤波电路；RL滤波电路；综合评判：LC滤波电路更胜一筹。以下解读都是以低通滤波电路为例

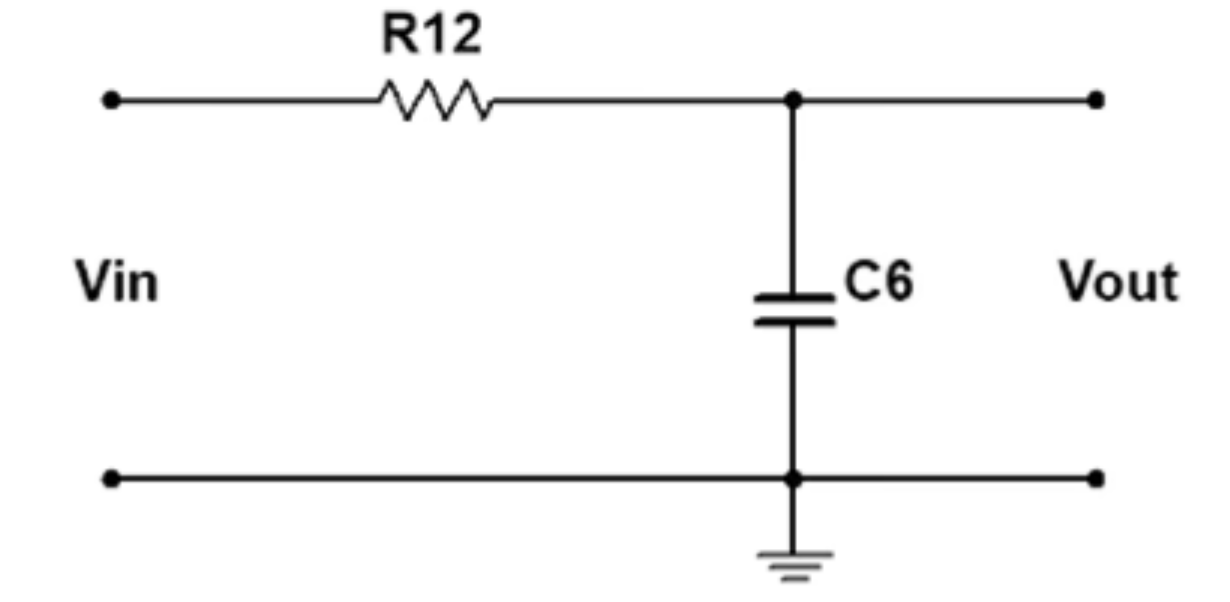

二、RC滤波电路原理图+原理

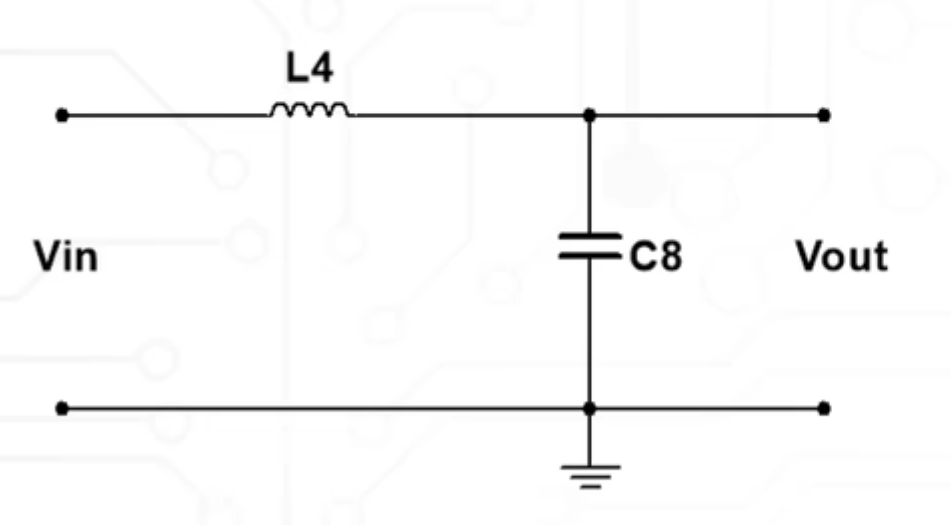

三、LC滤波电路原理图+原理

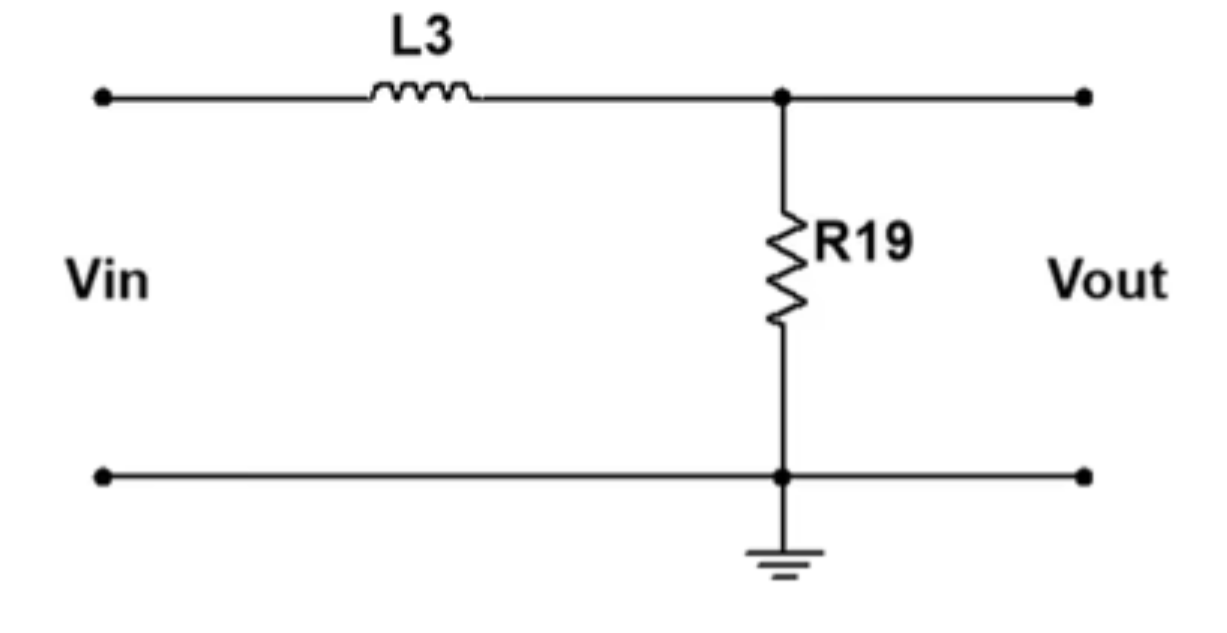

四、RL滤波电路原理图+原理
五、三种滤波电路的原理解读
| 电路类型 | 核心思路 | 相当于生活场景 | 效果特点 |
|---|---|---|---|
| RC 滤波 | 给波纹开 “下水道”（电容并联） | 家里装了个 “垃圾处理器”，直接把脏水倒掉 | 结构简单（只用两个元件），但滤波效果一般，适合对波纹要求不高的场景（比如小功率玩具） |
| RL 滤波 | 给波纹设 “守门人”（电感串联） | 小区门口保安只放住户进，拦住陌生人 | 电感体积大、成本高，滤波效果比 RC 稍好，但不如 LC，适合大电流场景（比如工业设备） |
| LC 滤波 | “守门人 + 下水道” 双重配合 | 小区保安拦陌生人，家里再装垃圾处理器 | 双重过滤，波纹几乎被完全清除，滤波效果最好，适合对电源纯度要求高的场景（比如手机、电脑、精密仪器） |
六、总结：三种滤波电路的效果对比
特性维度 | RC 滤波电路（电阻 + 电容） | LC 滤波电路（电感 + 电容） | RL 滤波电路（电阻 + 电感） |
核心元件 | 电阻（R）、电容（C） | 电感（L）、电容（C） | 电阻（R）、电感（L） |
滤波原理 | 电容通交流、隔直流；电阻耗能，削弱交流纹波 | 电感阻交流、通直流；电容通交流、隔直流，形成 “阻 - 通” 互补，将交流纹波旁路到地 | 电感阻交流、通直流；电阻耗能，削弱未被电感阻碍的交流纹波 |
能量损耗 | 大（电阻持续消耗有功功率） | 小（理想电感 / 电容不消耗有功功率，仅储能） | 大（电阻持续消耗有功功率） |
带外衰减速度 | 慢（-20dB / 十倍频，一阶滤波） | 快（-40dB / 十倍频，二阶滤波） | 慢（-20dB / 十倍频，一阶滤波） |
负载适应性 | 差（负载电流变化时，电阻压降导致输出电压波动大） | 好（电感抑制电流突变，负载电流变化时输出电压更稳定） | 差（电阻压降受负载电流影响大） |
适用场景 | 小电流、低纹波要求（如信号预处理、低压小功率电源） | 大电流、高纹波抑制要求（如开关电源、功率放大器电源） | 高频小电流场景（极少用于主流电源滤波） |
