防水淹厂房监测报警系统的设计原则及主要构成

一、防水淹厂房监测报警系统概述

成都国科自动化GKFC3100系列防水淹厂房监测报警系统，采用三种不同原理的液位信号器，每种液位信号器根据实际要求配置多个信号，反馈不同液位的信号，性能可靠，可有效防止报警信号误动作或不动作的情况发生。本系统在监测位置出现积水情况时可及时报警，并配合水泵自动控制系统，可实现自动排水功能，避免造成严重的经济损失。

二、防水淹厂房监测报警系统的设计原则

防水淹厂房监测报警系统的选型应遵循以下原则：

1、先进性：系统的设计应该达到国内先进水平且容易实现，遵循国际标准和国内外有关的规范要求，符合电子技术、计算机、网络通讯技术的最新发展潮流，并且是应用成熟的系统；

2、实用性：系统应充分考虑实际应用场所的多样性，符合工程的实际需要，保证系统的实用性和先进性。

3、集成性：系统应具有单片机、微处理器、大规模集成电路设计高度集成，功耗低等优势， 在高度集成化前提下，实现灵活性及互动性。

4、可扩展性：系统设计要考虑今后的发展，留有充分的扩充余地；

5、灵活性：系统应能够适应多功能、外向型的要求，讲究便利性和舒适性，达到提高工作效率、节省人力物力和能源的目的；

6、可靠性：系统应具备在规定条件和时间内完成用户所要求的功能的能力，能长期稳定的工作。

7、经济性：系统应综合考虑系统的性能和价格，性能价格比在同类系统和条件下达到最优；

三、防水淹厂房监测报警系统的主要构成

防水淹厂房监测报警系统主要由以下三部分组成：

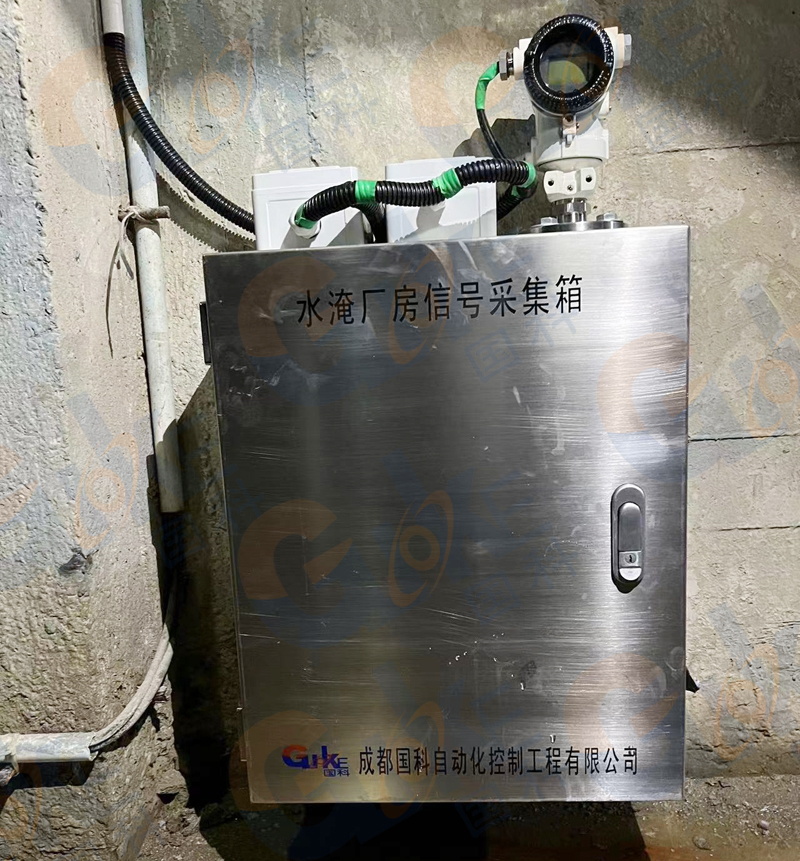

（一）水位采集柜

1、蝶阀层水位采集：采用磁感应液位计、磁性浮球开关、压阻式液位计组成，每个传感器输出两路开关信号和一路模拟量信号；

2、顶盖水位采集：采用磁感应液位计、磁性浮球开关、压阻式液位计组成，每个传感器输出两路开关信号和一路模拟量信号；

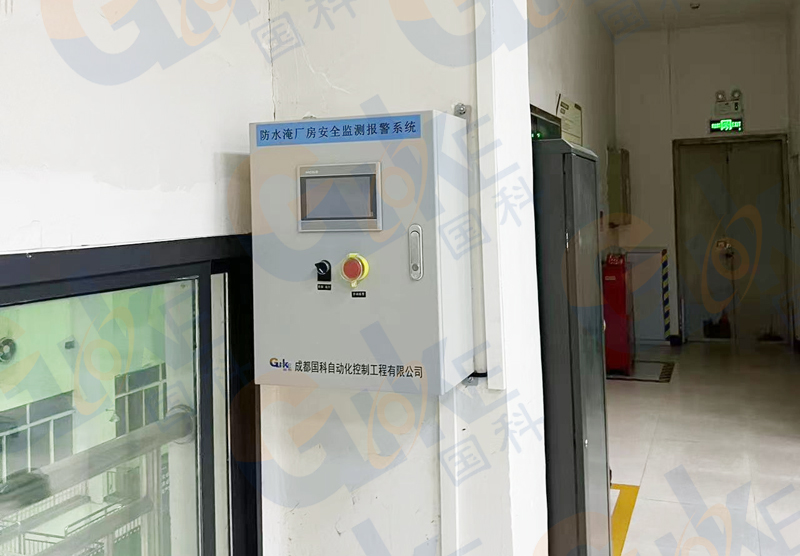

（二）防水淹厂房系统控制柜

1、中央处理器：PLC控制器、8路模拟量采集模块、24路开关量输入模块；16路开关量输出模块；

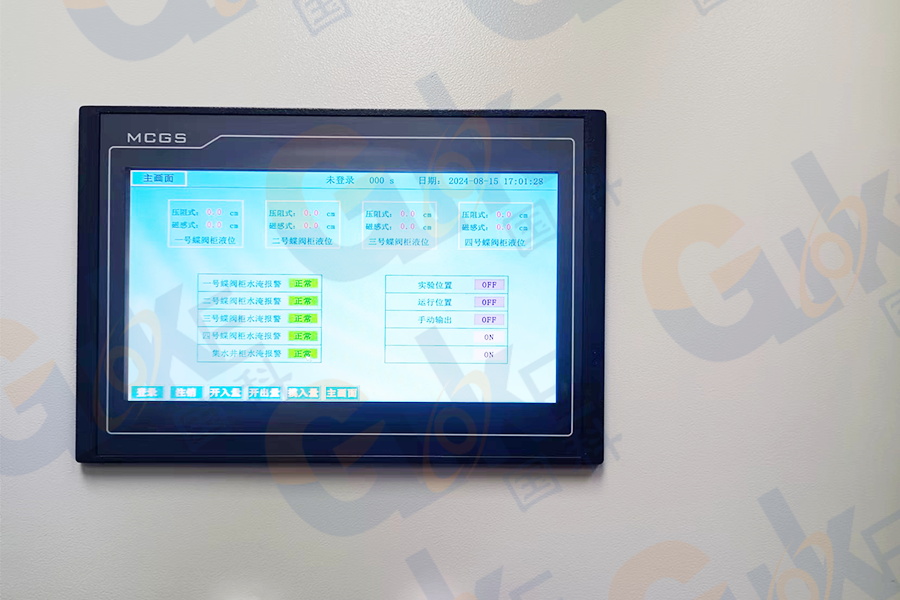

2、显示单元：液晶显示器能够方便的进行各种控制、报警参数的设置，状态及故障查询等功能。液晶显示器采用TFT真彩，其尺寸不小于10.4英寸，具有汉化人机操作视窗界面及编程软件，具备防电磁干扰及防水、防油能力。

3、远程实时监控：由4G互联模块组成，采用4G或有线网络实现实时互联，可通过手机APP监测厂房各水位传感器的数据及报警状态。

4、中央广播系统：由预警主机、大功率广播、智能IP网络语音话筒组成，可通过IP话筒或内置应急预案循环播放应急处理措施等内容，与中央处理器联动，当发生事故时，自动启动语音广播。

（三）报警输出单元

1、声光报警器：安装在中控室、厂房、水机层等地方，不低于3个声光报警器。

2、联动控制输出：可开出开关量信号至需要控制的设备。

3、通讯输出：可输出RS485信号给计算机监控系统。

4、视频联动：智能识别水淹点，进行视频自动跟踪。
