用住宿楼模型彻底理解Kubernetes架构（运行原理视角）
导读：从楼宇建设到租客入住的全流程
想象我们正在建设一栋巨型智能住宿楼，从基础设施搭建到租客入住管理，每个环节都对应Kubernetes的组件和概念。本文将按运行原理的先后顺序，系统解析Kubernetes的23个核心组件与基本概念。
把 Kubernetes 想象成一栋现代化的住宿楼：楼层是节点（Node），房间是 Pod，住户是容器（Container），前台是 API Server，档案室是 etcd，分配员是 Scheduler，楼管中心是 Controller Manager，楼层管理员是 kubelet，楼层交换机是 kube-proxy。Kubernetes 的核心目标，是让系统的实际状态不断收敛到我们声明的期望状态。
一、基础架构：楼宇的物理与网络底座
1.Cluster（集群） - 整栋大楼
- 定义：由多个Node（宿主机）组成的统一管理单元。
- 类比：整栋住宿楼，包含所有楼层、房间和公共设施。
- 核心能力：
- 统一门禁系统（RBAC权限控制）
- 跨楼层自动灾备（节点冗余）
- 智能电梯调度（负载均衡）
2.Node（宿主机） - 楼层单元
- 定义：承载Pod运行的物理或虚拟机器。
- 类比：每层楼配备独立水电系统（计算、存储、网络资源）。
- 核心组件：
- kubelet：楼层配电箱，接收中央指令管理本层房间。
- kube-proxy：楼层网络交换机，处理租客与房间的网络通信。
- 容器运行时：房间的应急通道（如Docker、containerd）。
二、控制平面：楼宇的管理中枢
3.API Server（前台接待）
3.API Server（前台接待）
- 定义：集群的唯一控制入口，接收所有管理请求。
- 类比：所有管理操作（入住、退房、维修）的统一前台。
- 运作机制：
- 验证访客身份（Authentication）
- 登记簿实时更新（与etcd交互）
- 接收并分发指令（如创建房间、调整服务）
4.etcd（入住登记簿）
- 定义：分布式键值存储系统，保存集群所有关键数据。
- 类比：记录每间房的租客信息、房间状态、水电用量的电子登记簿。
- 技术特征：
- 分布式账本（Raft协议）
- 实时更新（Watch机制）
- 历史记录可追溯（版本化存储）
5.Scheduler（房间分配管家）
- 定义：负责将Pod分配到合适的Node上运行。
- 类比：根据租客需求（资源、亲和性）智能选择楼层。
- 调度策略：
- 资源最优匹配（Bin packing）
- 特殊需求识别（节点亲和性、污点）
- 动态调整（资源不足时重新分配）
6.Controller Manager（运维巡检组）
- 定义：协调各Controller实现集群状态与期望状态一致。
- 类比：24小时巡检团队，确保楼宇正常运行。
- 核心Controller：
- Node Controller：监控楼层状态（节点健康检查）
- ReplicaSet Controller：确保房间数量达标（Pod副本数）
- DaemonSet Controller：每层楼标配服务（如消防设备）
- Deployment Controller：管理房间升级（滚动更新）
三、工作负载：租客与房间的映射
7.Pod（标准客房）
- 定义：最小部署单元，包含一个或多个容器。
- 类比：每间房可容纳多个租客（容器），共享卫浴（网络、IPC）。
- 关键特性：
- 共享存储（Volume挂载）
- 共享网络（同一IP）
- 生命周期绑定（容器同生共死）
8.Deployment（客房升级服务）
- 定义：管理Pod副本和滚动更新。
- 类比：升级房间时，逐步替换旧房（滚动更新）。
- 运作流程：
1.创建新的Pod副本（新房）
2.逐步替换旧Pod（旧房）
3.支持版本回溯（Rollback）
9.ReplicaSet（房间维护计划）
- 定义：确保Pod副本数达标。
- 类比：维护团队确保每层楼的房间数量符合需求。
- 与Deployment关系：Deployment通过ReplicaSet实现副本管理。
四、服务发现与网络：楼宇的通信系统
10.Service（总机转接台）
- 定义：稳定访问Pod的入口，抽象网络定义。
- 类比：总机提供统一电话（ClusterIP），转接租客到具体房间。
- 类型：
- ClusterIP：内部总机号（仅楼内访问）
- NodePort：楼层外部专号（跨楼访问）
- LoadBalancer：公网总机（云服务商提供）
11.Ingress（智能门禁系统）
- 定义：管理外部HTTP/HTTPS访问的路由规则。
- 类比：门禁系统根据访客目的（URL路径）分配到不同楼层或房间。
- 核心功能：
- 路由规则（Host-based或Path-based）
- TLS加密（访客身份验证）
- 限流与熔断（防止楼宇过载）
12.kube-proxy（楼层交换机）
- 定义：节点上的网络代理组件。
- 类比：每层楼的网络交换机，负责房间间的通信。
- 实现方式：
- iptables（传统方式）
- IPVS（高性能方式）
- 确保租客访问到正确的房间（Pod）
五、存储与配置：楼宇的资源管理
13.Volume（智能储物柜）
- 定义：Pod的持久化存储抽象。
- 类比：房间配套的储物柜，支持租客存取物品。
- 类型：
- emptyDir：临时储物格（Pod运行时有效）
- PersistentVolume：公共储物区（跨Pod共享）
- 云存储：保险箱（如AWS EBS、GCP PD）
14.ConfigMap（客房指南手册）
- 定义：存储非敏感配置信息。
- 类比：提供房间使用指南（如Wi-Fi密码、服务时间）。
- 使用方式：
- 环境变量注入（手册内容直接告知）
- 配置文件挂载（手册实体放置在房间）
15.Secret（加密保险箱）
- 定义：存储敏感信息（如密码、证书）。
- 类比：楼层加密保险箱，需权限访问。
- 安全措施：
- Base64编码（基础加密）
- 与ConfigMap类似但专用于敏感数据
六、命名空间与安全：楼宇的分区与权限
16.Namespace（楼层分区）
- 定义：逻辑隔离的集群子单元。
- 类比：整栋楼按楼层划分（如A楼、B楼），租客仅在本楼层活动。
- 用途：
- 多团队隔离（开发、测试、生产）
- 资源配额管理（楼层水电限额）
17.RBAC（权限门禁卡）
- 定义：基于角色的访问控制。
- 类比：不同权限的门禁卡（前台、巡检员、租客）。
- 核心概念：
- ClusterRole：整栋楼的管理权限（如全局管理员）
- Role：特定楼层的权限（如楼层维护员）
- RoleBinding：分配门禁卡给租客（权限绑定）
七、高级调度与扩展：楼宇的动态管理
18.Horizontal Pod Autoscaler (HPA)（自动扩容管家）
- 定义：根据负载自动调整Pod副本数。
- 类比：根据入住人数自动增减房间（如节假日扩容）。
- 触发条件：
- CPU/Memory利用率（房间拥挤度）
- 自定义指标（如服务延迟）
19.Node Affinity & Taint（楼层选择策略）
- 定义：Pod与Node的亲和性及反亲和性规则。
- 类比：
- Node Affinity：租客偏好某楼层（如带阳台）
- Taint：楼层限制（如禁烟楼层拒绝吸烟租客）

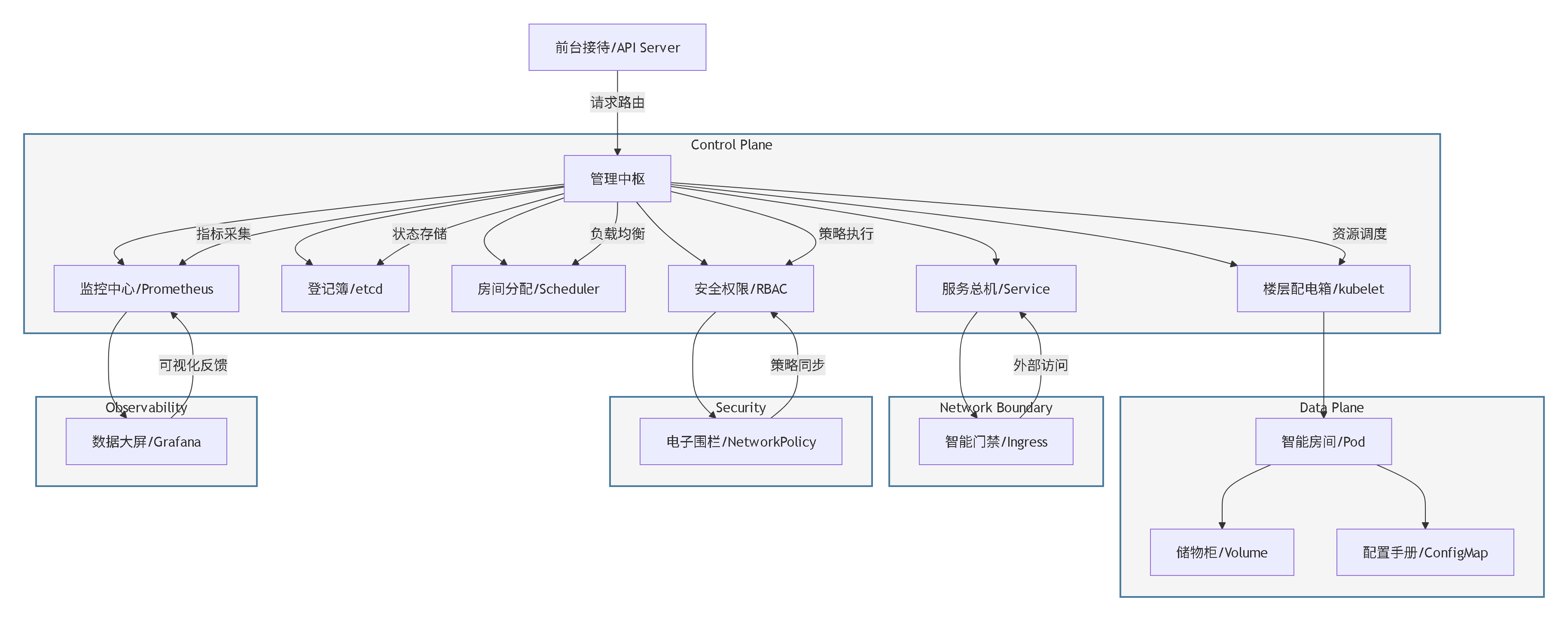

八、典型架构图解
九、总结：楼宇建设到云原生的映射
通过住宿楼模型，我们按运行原理的先后顺序梳理了Kubernetes的：
- 基础架构：Cluster、Node
- 控制平面：API Server、etcd、Scheduler、Controller Manager
- 工作负载：Pod、Deployment、ReplicaSet
- 服务发现：Service、Ingress、kube-proxy
- 存储与配置：Volume、ConfigMap、Secret
- 安全与隔离：Namespace、RBAC、NetworkPolicy
- 动态扩展：HPA、Node Affinity
这种类比学习法帮助开发者从楼宇建设到运维管理，完整理解Kubernetes的协同机制。建议在实际使用中持续完善这个心智模型。欢迎在评论区分享你的云原生"建筑"心得！
补充说明
- Namespaces：相当于楼层分区，确保不同团队或项目在同一大楼中互不干扰。
- HPA：当某楼层入住率高时，自动增加房间（Pod副本）。
- NetworkPolicy：设置楼层或房间的网络访问规则（如禁止跨楼层通信）。
- DaemonSet：确保每层楼都有一个特定服务（如监控探头）。
- StatefulSet：管理有状态的房间（如数据库房间，需固定IP和存储）。
- Job：临时任务（如打扫卫生），完成后关闭房间。
通过这种逻辑顺序的梳理，可以清晰看到Kubernetes从基础设施到应用管理的全链路设计。
