深度学习基本模块：LSTM 长短期记忆网络

news 2025/9/17 11:10:04

长短期记忆网络（LSTM）是一种特殊的循环神经网络（RNN），专门设计用于解决标准RNN在处理长序列数据时遇到的梯度消失和长期依赖问题：深度学习基本模块：RNN 循环神经网络

LSTM通过引入门控机制和细胞状态，使网络能够选择性地记住或忘记信息，从而更有效地处理长序列数据。

一、LSTM介绍

1.1 结构

输入层：序列数据，形状为(batch_size, seq_len, input_size)的张量（与RNN相同）
LSTM层：
- 核心组件：
  - 细胞状态： $C_t$ ，形状：(batch_size, hidden_size)，贯穿整个时间步的"记忆通道"，负责长期信息的传递。
  - 隐藏状态： $h_t$ ，形状：(batch_size, hidden_size)，作为当前时间步的输出，并传递到下一个时间步。
  - 门控机制：控制信息的流动，包括：
    - 遗忘门：决定从细胞状态中丢弃哪些信息
    - 输入门：决定哪些新信息存入细胞状态
    - 输出门：决定输出哪些信息
- 可学习参数：
  - 权重矩阵： $W_f$ , $W_i$ , $W_c$ , $W_o$ （每个门和候选细胞状态各有一个权重矩阵），形状均为(hidden_size, input_size + hidden_size)
  - 偏置项： $b_f$ , $b_i$ , $b_c$ , $b_o$ ，形状均为(hidden_size,)
- 可学习参数（PyTorch实现）：在PyTorch中，为了计算效率，这些参数被组合成更大的矩阵，但数学计算是等价的。
  - 输入到隐藏的权重： $weight_ih_l0$ ，形状为(4 * hidden_size, input_size)
  - 隐藏到隐藏的权重： $weight_hh_l0$ ，形状为(4 * hidden_size, hidden_size)
  - 输入到隐藏的偏置： $bias_ih_l0$ ，形状为(4 * hidden_size)
  - 隐藏到隐藏的偏置： $bias_hh_l0$ ，形状为(4 * hidden_size)
激活函数：
- 门控单元（遗忘门、输入门、输出门）：使用Sigmoid激活函数 $σ\sigma$ ；输出范围：[0, 1]；模拟"开关"机制，控制信息流通的比例（0表示完全关闭，1表示完全打开）
- 候选细胞状态：使用Tanh激活函数；输出范围：[-1, 1]；生成新的候选值，添加到细胞状态中
- 输出隐藏状态：使用Tanh激活函数；输出范围：[-1, 1]；作用：将细胞状态的值压缩到合理范围，然后通过输出门控制输出比例
门控机制的意义
- 遗忘门：像是一个"过滤器"，决定保留多少旧信息
  - 值接近1：保留大部分信息
  - 值接近0：丢弃大部分信息
- 输入门：像是一个"写入开关"，决定添加多少新信息
  - 值接近1：添加大量新信息
  - 值接近0：添加少量新信息
- 输出门：像是一个"读取开关"，决定输出多少信息
  - 值接近1：输出大量信息
  - 值接近0：输出少量信息

这种设计使LSTM能够有效解决长期依赖问题，在长序列任务中表现出色。细胞状态 $C_t$ 作为"记忆通道"，可以在多个时间步中保持信息不变，而隐藏状态 $h_t$ 则作为每个时间步的"输出表达"。

1.2 参数

input_size：每个时间步输入的特征数量。对于音频频谱，通常是频率维度（如梅尔频带数）；对于文本处理，通常是词向量的维度。这个参数决定了输入层的大小。
hidden_size：隐藏状态 $h_t$ 和细胞状态 $C_t$ 的维度，决定了LSTM的记忆容量和表征能力。较大的hidden_size可以存储更多信息但会增加计算量和过拟合风险，需要根据任务复杂度平衡选择。
num_layers：堆叠的LSTM层数。增加层数可以提高模型的抽象能力和复杂度（深层网络可以提取更高级的特征），但也会增加计算时间和过拟合风险。通常1-3层即可满足大多数序列建模任务。
bias：是否使用偏置项，默认为True
batch_first：输入输出维度顺序，默认为False。True: (batch, seq, feature)，False: (seq, batch, feature)。
dropout：在多层LSTM中（num_layers > 1）应用dropout防止过拟合的概率。默认值：0（表示不使用 dropout）。
bidirectional：是否使用双向LSTM。当设置为True时，网络会同时处理前向和后向序列信息，捕获更丰富的上下文特征，但计算量会翻倍且需要更多内存。输出特征维度变为hidden_size * 2。

1.3 输入输出维度

输入数据维度：(batch_size, seq_len, input_size)（当batch_first=True时）
输出序列维度：(batch_size, seq_len, hidden_size * num_directions)
最终隐藏状态：(num_layers * num_directions, batch_size, hidden_size)
最终细胞状态：(num_layers * num_directions, batch_size, hidden_size)

以下是 LSTM 计算过程的详细说明，包括每个步骤的公式和符号的注解，以帮助理解 LSTM 的工作原理。

以下是 LSTM 计算过程的详细说明，使用 Markdown 格式，并按照您的要求将公式和符号进行格式化。

1.4 计算过程

计算遗忘门：
$ft=σ(Wf⋅[ht−1,xt]+bf)f_t = \sigma(W_f \cdot [h_{t-1}, x_t] + b_f)$
- $f_t$ ：遗忘门的输出，决定从细胞状态中丢弃哪些信息，范围在 $(0, 1)$ 之间。
- $σ\sigma$ ：Sigmoid 激活函数，输出值在 0 到 1 之间，控制信息的通过比例。
- $W_f$ ：遗忘门的权重矩阵，形状为 $hidden\_size, hidden\_size + input\_size)$ 。
- $h_{t-1}, x_t]$ ：上一时间步的隐藏状态与当前输入的拼接，形成一个新的输入向量。
- $b_f$ ：遗忘门的偏置项，形状为 $hidden\_size,)$ 。
计算输入门：
$it=σ(Wi⋅[ht−1,xt]+bi)i_t = \sigma(W_i \cdot [h_{t-1}, x_t] + b_i)$
- $i_t$ ：输入门的输出，决定哪些新信息将被存入细胞状态。
- $W_i$ ：输入门的权重矩阵，形状为 $hidden\_size, hidden\_size + input\_size)$ 。
- $b_i$ ：输入门的偏置项，形状为 $hidden\_size,)$ 。
计算候选细胞状态：
$C~t=tanh⁡(Wc⋅[ht−1,xt]+bc)\tilde{C}_t = \tanh(W_c \cdot [h_{t-1}, x_t] + b_c)$
- $C~t\tilde{C}_t$ ：候选细胞状态，生成可能添加到细胞状态的新信息。
- $tanh⁡\tanh$ ：双曲正切激活函数，输出范围在 $(- 1, 1)$ 之间。
- $W_c$ ：候选细胞状态的权重矩阵，形状为 $hidden\_size, hidden\_size + input\_size)$ 。
- $b_c$ ：候选细胞状态的偏置项，形状为 $hidden\_size,)$ 。
更新细胞状态：
$Ct=ft⊙Ct−1+it⊙C~tC_t = f_t \odot C_{t-1} + i_t \odot \tilde{C}_t$
- $C_t$ ：当前时间步的细胞状态，结合遗忘门和输入门的信息。
- $C_{t-1}$ ：上一时间步的细胞状态。
- $⊙\odot$ ：逐元素乘法，表示两个向量的逐元素相乘。
计算输出门：
$ot=σ(Wo⋅[ht−1,xt]+bo)o_t = \sigma(W_o \cdot [h_{t-1}, x_t] + b_o)$
- $o_t$ ：输出门的输出，决定当前隐藏状态的输出。
- $W_o$ ：输出门的权重矩阵，形状为 $hidden\_size, hidden\_size + input\_size)$ 。
- $b_o$ ：输出门的偏置项，形状为 $hidden\_size,)$ 。
更新隐藏状态：
$ht=ot⊙tanh⁡(Ct)h_t = o_t \odot \tanh(C_t)$
- $h_t$ ：当前时间步的隐藏状态，作为输出传递到下一个时间步。
- $tanh(C_t)$ ：对当前细胞状态进行双曲正切变换，以确保输出在 $(- 1, 1)$ 范围内。

LSTM计算过程详解与数值示例：
假设参数：
• input_size = 2（每个时间步输入2个特征）
• hidden_size = 3（隐藏状态和细胞状态有3个维度）初始状态：
h_prev = [0, 0, 0]    # 上一时间步的隐藏状态
C_prev = [0, 0, 0]    # 上一时间步的细胞状态
x_t = [0.5, -0.3]     # 当前时间步的输入权重矩阵和偏置项：
# 遗忘门参数
W_f = [[0.1, 0.2, 0.3, 0.4, 0.5],[0.6, 0.7, 0.8, 0.9, 1.0],[1.1, 1.2, 1.3, 1.4, 1.5]]
b_f = [0.1, 0.2, 0.3]# 输入门参数
W_i = [[-0.1, -0.2, -0.3, -0.4, -0.5],[-0.6, -0.7, -0.8, -0.9, -1.0],[-1.1, -1.2, -1.3, -1.4, -1.5]]
b_i = [0.1, 0.2, 0.3]# 候选细胞状态参数
W_c = [[0.2, 0.3, 0.4, 0.5, 0.6],[0.7, 0.8, 0.9, 1.0, 1.1],[1.2, 1.3, 1.4, 1.5, 1.6]]
b_c = [0.1, 0.2, 0.3]# 输出门参数
W_o = [[-0.2, -0.3, -0.4, -0.5, -0.6],[-0.7, -0.8, -0.9, -1.0, -1.1],[-1.2, -1.3, -1.4, -1.5, -1.6]]
b_o = [0.1, 0.2, 0.3]1. 计算遗忘门 (Forget Gate)
目的：决定从细胞状态中丢弃哪些信息
# 拼接输入 [h_prev, x_t] = [0, 0, 0, 0.5, -0.3]
concat = [0, 0, 0, 0.5, -0.3]
# 计算遗忘门：f_t = σ(W_f · [h_prev, x_t] + b_f)
f_t = [σ(0.1*0 + 0.2*0 + 0.3*0 + 0.4*0.5 + 0.5*(-0.3) + 0.1) = σ(0.0 + 0.0 + 0.0 + 0.2 - 0.15 + 0.1) = σ(0.15) ≈ 0.537,σ(0.6*0 + 0.7*0 + 0.8*0 + 0.9*0.5 + 1.0*(-0.3) + 0.2) = σ(0.0 + 0.0 + 0.0 + 0.45 - 0.3 + 0.2) = σ(0.35) ≈ 0.586,σ(1.1*0 + 1.2*0 + 1.3*0 + 1.4*0.5 + 1.5*(-0.3) + 0.3) = σ(0.0 + 0.0 + 0.0 + 0.7 - 0.45 + 0.3) = σ(0.55) ≈ 0.634
]
# 结果：f_t ≈ [0.537, 0.586, 0.634]2. 计算输入门 (Input Gate)
目的：决定哪些新信息存入细胞状态
# 计算输入门：i_t = σ(W_i · [h_prev, x_t] + b_i)
i_t = [σ(-0.1*0 -0.2*0 -0.3*0 -0.4*0.5 -0.5*(-0.3) + 0.1) = σ(0.0 + 0.0 + 0.0 -0.2 + 0.15 + 0.1) = σ(0.05) ≈ 0.512,σ(-0.6*0 -0.7*0 -0.8*0 -0.9*0.5 -1.0*(-0.3) + 0.2) = σ(0.0 + 0.0 + 0.0 -0.45 + 0.3 + 0.2) = σ(0.05) ≈ 0.512,σ(-1.1*0 -1.2*0 -1.3*0 -1.4*0.5 -1.5*(-0.3) + 0.3) = σ(0.极 + 0.0 + 0.0 -0.7 + 0.45 + 0.3) = σ(0.05) ≈ 0.512
]
# 结果：i_t ≈ [0.512, 0.512, 0.512]3. 计算候选细胞状态 (Candidate Cell State)
目的：生成可能添加到细胞状态的新信息
# 计算候选细胞状态：C̃_t = tanh(W_c · [h_prev, x_t] + b_c)
C̃_t = [tanh(0.2*0 + 0.3*0 + 0.4*0 + 极.5*0.5 + 0.6*(-0.3) + 0.1) = tanh(0.0 + 0.0 + 0.0 + 0.25 - 0.18 + 0.1) = tanh(0.17) ≈ 0.168,tanh(0.7*0 + 0.8*0 + 0.9*0 + 1.0*0.5 + 1.1*(-0.3) + 0.2) = tanh(0.0 + 0.0 + 0.0 + 0.5 - 0.33 + 0.2) = tanh(0.37) ≈ 0.354,tanh(1.2*0 + 1.3*0 + 1.4*0 + 1.5*0.5 + 1.6*(-0.3) + 0.3) = tanh(0.0 + 0.0 + 0.0 + 0.75 - 0.48 + 0.3) = tanh(0.57) ≈ 0.515
]
# 结果：C̃_t ≈ [0.168, 0.354, 0.515]4. 更新细胞状态 (Update Cell State)目的：结合遗忘门和输入门的信息更新细胞状态
# 更新细胞状态：C_t = f_t ⊙ C_prev + i_t ⊙ C̃_t
C_t = [0.537*0 + 0.512*0.168 ≈ 0.086,0.586*0 + 0.512*0.354 ≈ 0.181,0.634*0 + 0.512*0.515 ≈ 0.264
]
# 结果：C_t ≈ [0.086, 0.181, 0.264]5. 计算输出门 (Output Gate)
目的：决定输出哪些信息
# 计算输出门：o_t = σ(W_o · [h_prev, x_t] + b_o)
o_t = [σ(-0.2*0 -0.3*0 -0.4*0 -0.5*0.5 -0.6*(-0.3) + 0.1) = σ(0.0 + 0.0 + 0.0 -0.25 + 0.18 + 0.1) = σ(0.03) ≈ 0.508,σ(-0.7*0 -0.8*0 -0.9*0 -1.0*0.5 -1.1*(-0.3) + 0.2) = σ(0.0 + 0.0 + 0.0 -0.5 + 0.33 + 0.2) = σ(0.03) ≈ 0.508,σ(-1.2*0 -1.3*0 -1.4*0 -1.5*0.5 -1.6*(-0.3) + 0.3) = σ(0.0 + 0.0 + 0.0 -0.75 + 0.48 + 0.3) = σ(0.03) ≈ 0.508
]
# 结果：o_t ≈ [0.508, 0.508, 0.508]6. 更新隐藏状态 (Update Hidden State)
目的：生成当前时间步的输出
# 更新隐藏状态：h_t = o_t ⊙ tanh(C_t)
tanh_C_t = [tanh(0.086)≈0.086, tanh(0.181)≈0.179, tanh(0.264)≈0.258]
h_t = [0.508 * 0.086 ≈ 0.044,0.508 * 0.179 ≈ 0.091,0.508 * 0.258 ≈ 0.131
]
# 结果：h_t ≈ [0.044, 0.091, 0.131]最终结果
经过一个时间步的计算，我们得到：
• 新的细胞状态：C_t ≈ [0.086, 0.181, 0.264]
• 新的隐藏状态：h_t ≈ [0.044, 0.091, 0.131]
这些状态将传递到下一个时间步，继续处理序列中的下一个输入。

1.5 计算过程可视化

import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from matplotlib.patches import Rectangle, Circle, Arrow, FancyArrowPatch
import matplotlib as mpl# 设置全局样式
mpl.rcParams['font.size'] = 12
mpl.rcParams['font.family'] = 'DejaVu Sans'# 创建画布
fig, ax = plt.subplots(figsize=(14, 8))
ax.set_xlim(0, 14)
ax.set_ylim(0, 8)
ax.axis('off')
plt.title('LSTM Computation Process - Time Step 0', fontsize=16, pad=20)# 颜色定义
input_color = '#FFD700'  # 金色 - 输入
hidden_color = '#1E90FF'  # 道奇蓝 - 隐藏状态
cell_color = '#32CD32'  # 酸橙绿 - 细胞状态
gate_color = '#FF4500'  # 橙红色 - 门控
active_color = '#FF1493'  # 深粉色 - 激活状态
arrow_color = '#8B0000'  # 深红色 - 连接线# 位置定义
x_pos = 5
y_positions = {'input': 6,'gates': 5,'hidden': 4,'cell': 3,'output_gate': 2
}# 初始状态
h_init = Circle((1, 4), 0.3, facecolor='lightgray', edgecolor='black')
c_init = Circle((1, 3), 0.3, facecolor='lightgray', edgecolor='black')
ax.add_patch(h_init)
ax.add_patch(c_init)
ax.text(1, 4, 'h_{-1}', ha='center', va='center', fontsize=10)
ax.text(1, 3, 'C_{-1}', ha='center', va='center', fontsize=10)# 创建节点 - 时间步0
# 输入节点
input_node = Circle((x_pos, y_positions['input']), 0.3, facecolor=input_color, edgecolor='black', alpha=0.7)
ax.add_patch(input_node)
ax.text(x_pos, y_positions['input'], 'x_0', ha='center', va='center', fontsize=10)# 隐藏状态节点
hidden_node = Circle((x_pos, y_positions['hidden']), 0.3, facecolor=hidden_color, edgecolor='black', alpha=0.7)
ax.add_patch(hidden_node)
ax.text(x_pos, y_positions['hidden'], 'h_0', ha='center', va='center', fontsize=10)# 细胞状态节点
cell_node = Circle((x_pos, y_positions['cell']), 0.3, facecolor=cell_color, edgecolor='black', alpha=0.7)
ax.add_patch(cell_node)
ax.text(x_pos, y_positions['cell'], 'C_0', ha='center', va='center', fontsize=10)# 门控节点
forget_gate = Circle((x_pos - 0.8, y_positions['gates']), 0.2, facecolor=gate_color, edgecolor='black', alpha=0.7)
input_gate = Circle((x_pos, y_positions['gates']), 0.2, facecolor=gate_color, edgecolor='black', alpha=0.7)
candidate_cell = Circle((x_pos + 0.8, y_positions['gates']), 0.2, facecolor=gate_color, edgecolor='black', alpha=0.7)
output_gate = Circle((x_pos, y_positions['output_gate']), 0.2, facecolor=gate_color, edgecolor='black', alpha=0.7)ax.add_patch(forget_gate)
ax.add_patch(input_gate)
ax.add_patch(candidate_cell)
ax.add_patch(output_gate)ax.text(x_pos - 0.8, y_positions['gates'], 'f_0', ha='center', va='center', fontsize=8)
ax.text(x_pos, y_positions['gates'], 'i_0', ha='center', va='center', fontsize=8)
ax.text(x_pos + 0.8, y_positions['gates'], 'C̃_0', ha='center', va='center', fontsize=8)
ax.text(x_pos, y_positions['output_gate'], 'o_0', ha='center', va='center', fontsize=8)# 创建时间步1和2的节点（不展示计算过程）
for t in range(1, 3):x_pos_t = 8 + (t - 1) * 3# 输入节点input_node_t = Circle((x_pos_t, y_positions['input']), 0.3, facecolor=input_color, edgecolor='black', alpha=0.3)ax.add_patch(input_node_t)ax.text(x_pos_t, y_positions['input'], f'x_{t}', ha='center', va='center', fontsize=10, alpha=0.3)# 隐藏状态节点hidden_node_t = Circle((x_pos_t, y_positions['hidden']), 0.3, facecolor=hidden_color, edgecolor='black', alpha=0.3)ax.add_patch(hidden_node_t)ax.text(x_pos_t, y_positions['hidden'], f'h_{t}', ha='center', va='center', fontsize=10, alpha=0.3)# 细胞状态节点cell_node_t = Circle((x_pos_t, y_positions['cell']), 0.3, facecolor=cell_color, edgecolor='black', alpha=0.3)ax.add_patch(cell_node_t)ax.text(x_pos_t, y_positions['cell'], f'C_{t}', ha='center', va='center', fontsize=10, alpha=0.3)# 时间步标签ax.text(x_pos_t, y_positions['input'] + 0.8, f'Time Step {t}', ha='center', fontsize=10, alpha=0.3)# 绘制连接线
arrows = []
arrow_labels = []# 初始到当前时间步的连接
arrow = FancyArrowPatch((1.3, 4), (x_pos - 0.3, 4), arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)
arrow = FancyArrowPatch((1.3, 3), (x_pos - 0.3, 3), arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)# 输入到门控的连接
for gate_y in [y_positions['gates']]:arrow = FancyArrowPatch((x_pos, y_positions['input'] - 0.3), (x_pos, gate_y + 0.2),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)ax.add_patch(arrow)arrows.append(arrow)# 隐藏状态到门控的连接
for gate_x in [x_pos - 0.8, x_pos, x_pos + 0.8]:arrow = FancyArrowPatch((gate_x, y_positions['hidden'] + 0.3), (gate_x, y_positions['gates'] - 0.2),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)ax.add_patch(arrow)arrows.append(arrow)# 门控到细胞状态的连接
arrow = FancyArrowPatch((x_pos - 0.8, y_positions['gates'] - 0.2), (x_pos - 0.3, y_positions['cell'] + 0.3),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)arrow = FancyArrowPatch((x_pos, y_positions['gates'] - 0.2), (x_pos, y_positions['cell'] + 0.3),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)arrow = FancyArrowPatch((x_pos + 0.8, y_positions['gates'] - 0.2), (x_pos + 0.3, y_positions['cell'] + 0.3),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)# 细胞状态到输出门的连接
arrow = FancyArrowPatch((x_pos, y_positions['cell'] - 0.3), (x_pos, y_positions['output_gate'] + 0.2),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)# 输出门到隐藏状态的连接
arrow = FancyArrowPatch((x_pos, y_positions['output_gate'] - 0.2), (x_pos, y_positions['hidden'] + 0.3),arrowstyle='->', color='gray', alpha=0.3, mutation_scale=15)
ax.add_patch(arrow)
arrows.append(arrow)# 添加公式
formula_text = ax.text(7, 1, '', fontsize=14, ha='center', bbox=dict(facecolor='white', alpha=0.8))# 添加图例
legend_elements = [Circle((0, 0), radius=0.3, facecolor=input_color, edgecolor='black', label='Input (x_t)'),Circle((0, 0), radius=0.3, facecolor=hidden_color, edgecolor='black', label='Hidden State (h_t)'),Circle((0, 0), radius=0.3, facecolor=cell_color, edgecolor='black', label='Cell State (C_t)'),Circle((0, 0), radius=0.2, facecolor=gate_color, edgecolor='black', label='Gates'),FancyArrowPatch((0, 0), (0, 0), arrowstyle='->', color=arrow_color, label='Active Connection')
]
ax.legend(handles=legend_elements, loc='upper center', bbox_to_anchor=(0.5, -0.05), ncol=3)# 节点列表
nodes = {'input': input_node,'hidden': hidden_node,'cell': cell_node,'forget_gate': forget_gate,'input_gate': input_gate,'candidate_cell': candidate_cell,'output_gate': output_gate,'h_init': h_init,'c_init': c_init
}# 动画更新函数
def update(frame):# 重置所有节点颜色for node in nodes.values():if node == h_init or node == c_init:node.set_facecolor('lightgray')elif node in [input_node, hidden_node, cell_node]:if node == input_node:node.set_facecolor(input_color)elif node == hidden_node:node.set_facecolor(hidden_color)elif node == cell_node:node.set_facecolor(cell_color)else:node.set_facecolor(gate_color)node.set_alpha(0.7)# 重置所有连接线for arrow in arrows:arrow.set_alpha(0.3)arrow.set_color('gray')# 根据帧数更新if frame == 0:# 初始状态formula_text.set_text('Initialization: $h_{-1} = 0, C_{-1} = 0$')nodes['h_init'].set_facecolor(active_color)nodes['c_init'].set_facecolor(active_color)nodes['h_init'].set_alpha(1.0)nodes['c_init'].set_alpha(1.0)elif frame == 1:# 遗忘门计算formula_text.set_text('1. Forget Gate: $f_0 = \\sigma(W_f \\cdot [h_{-1}, x_0] + b_f)$')nodes['input'].set_facecolor(active_color)nodes['h_init'].set_facecolor(active_color)nodes['forget_gate'].set_facecolor(active_color)nodes['input'].set_alpha(1.0)nodes['h_init'].set_alpha(1.0)nodes['forget_gate'].set_alpha(1.0)# 激活相关连接arrows[0].set_alpha(1.0)  # h_{-1} -> h_0arrows[0].set_color(arrow_color)arrows[2].set_alpha(1.0)  # x_0 -> gatesarrows[2].set_color(arrow_color)arrows[3].set_alpha(1.0)  # h_{-1} -> f_0arrows[3].set_color(arrow_color)elif frame == 2:# 输入门计算formula_text.set_text('2. Input Gate: $i_0 = \\sigma(W_i \\cdot [h_{-1}, x_0] + b_i)$')nodes['input'].set_facecolor(active_color)nodes['h_init'].set_facecolor(active_color)nodes['input_gate'].set_facecolor(active_color)nodes['input'].set_alpha(1.0)nodes['h_init'].set_alpha(1.0)nodes['input_gate'].set_alpha(1.0)# 激活相关连接arrows[0].set_alpha(1.0)  # h_{-1} -> h_0arrows[0].set_color(arrow_color)arrows[2].set_alpha(1.0)  # x_0 -> gatesarrows[2].set_color(arrow_color)arrows[4].set_alpha(1.0)  # h_{-1} -> i_0arrows[4].set_color(arrow_color)elif frame == 3:# 候选细胞状态计算formula_text.set_text('3. Candidate Cell State: $\\tilde{C}_0 = \\tanh(W_c \\cdot [h_{-1}, x_0] + b_c)$')nodes['input'].set_facecolor(active_color)nodes['h_init'].set_facecolor(active_color)nodes['candidate_cell'].set_facecolor(active_color)nodes['input'].set_alpha(1.0)nodes['h_init'].set_alpha(1.0)nodes['candidate_cell'].set_alpha(1.0)# 激活相关连接arrows[0].set_alpha(1.0)  # h_{-1} -> h_0arrows[0].set_color(arrow_color)arrows[2].set_alpha(1.0)  # x_0 -> gatesarrows[2].set_color(arrow_color)arrows[5].set_alpha(1.0)  # h_{-1} -> C̃_0arrows[5].set_color(arrow_color)elif frame == 4:# 更新细胞状态formula_text.set_text('4. Update Cell State: $C_0 = f_0 \\odot C_{-1} + i_0 \\odot \\tilde{C}_0$')nodes['forget_gate'].set_facecolor(active_color)nodes['input_gate'].set_facecolor(active_color)nodes['candidate_cell'].set_facecolor(active_color)nodes['c_init'].set_facecolor(active_color)nodes['cell'].set_facecolor(active_color)nodes['forget_gate'].set_alpha(1.0)nodes['input_gate'].set_alpha(1.0)nodes['candidate_cell'].set_alpha(1.0)nodes['c_init'].set_alpha(1.0)nodes['cell'].set_alpha(1.0)# 激活相关连接arrows[1].set_alpha(1.0)  # C_{-1} -> C_0arrows[1].set_color(arrow_color)arrows[6].set_alpha(1.0)  # f_0 -> C_0arrows[6].set_color(arrow_color)arrows[7].set_alpha(1.0)  # i_0 -> C_0arrows[7].set_color(arrow_color)arrows[8].set_alpha(1.0)  # C̃_0 -> C_0arrows[8].set_color(arrow_color)elif frame == 5:# 输出门计算formula_text.set_text('5. Output Gate: $o_0 = \\sigma(W_o \\cdot [h_{-1}, x_0] + b_o)$')nodes['input'].set_facecolor(active_color)nodes['h_init'].set_facecolor(active_color)nodes['output_gate'].set_facecolor(active_color)nodes['input'].set_alpha(1.0)nodes['h_init'].set_alpha(1.0)nodes['output_gate'].set_alpha(1.0)# 激活相关连接arrows[0].set_alpha(1.0)  # h_{-1} -> h_0arrows[0].set_color(arrow_color)arrows[2].set_alpha(1.0)  # x_0 -> gatesarrows[2].set_color(arrow_color)elif frame == 6:# 更新隐藏状态formula_text.set_text('6. Update Hidden State: $h_0 = o_0 \\odot \\tanh(C_0)$')nodes['output_gate'].set_facecolor(active_color)nodes['cell'].set_facecolor(active_color)nodes['hidden'].set_facecolor(active_color)nodes['output_gate'].set_alpha(1.0)nodes['cell'].set_alpha(1.0)nodes['hidden'].set_alpha(1.0)# 激活相关连接arrows[9].set_alpha(1.0)  # C_0 -> o_0arrows[9].set_color(arrow_color)arrows[10].set_alpha(1.0)  # o_0 -> h_0arrows[10].set_color(arrow_color)return list(nodes.values()) + arrows + [formula_text]# 创建动画
animation = FuncAnimation(fig, update, frames=range(7),interval=1500, blit=True)plt.tight_layout()
animation.save('lstm_time_step_0.gif', writer='pillow', fps=1, dpi=100)
plt.show()

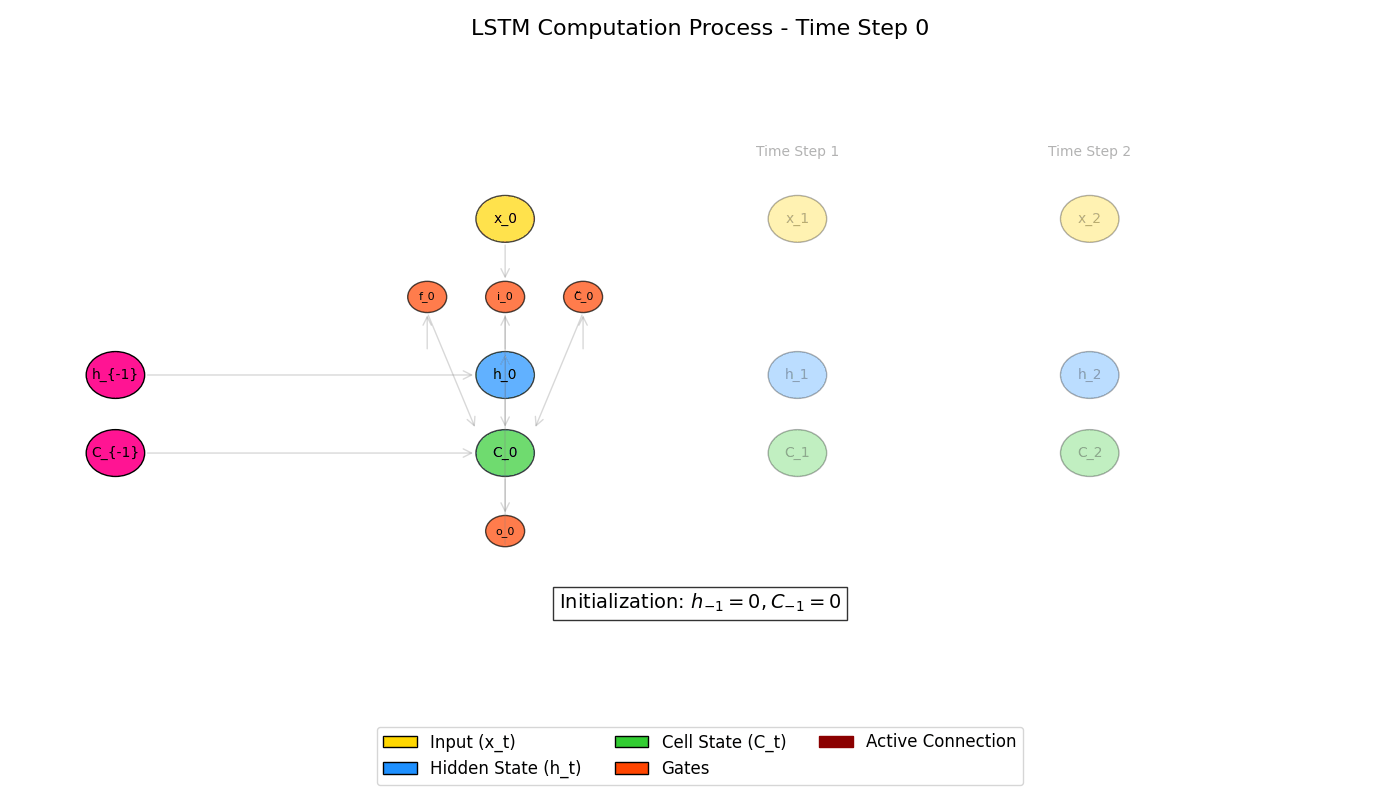

在这里插入图片描述

二、代码示例

通过两层LSTM处理一段音频频谱，打印每层的输出形状、参数形状，并可视化特征图。

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import librosa
import numpy as np# 定义 LSTM 模型
class LSTMModel(nn.Module):def __init__(self, input_size):super(LSTMModel, self).__init__()self.lstm1 = nn.LSTM(input_size, 100, batch_first=True)self.lstm2 = nn.LSTM(100, 64, batch_first=True)def forward(self, x):h_out1, _ = self.lstm1(x)h_out2, _ = self.lstm2(h_out1)return h_out1, h_out2  # 返回两层的输出# 读取音频文件并处理
file_path = 'test.wav'
waveform, sample_rate = librosa.load(file_path, sr=16000, mono=True)# 选取 3 秒的数据
start_sample = int(1.5 * sample_rate)
end_sample = int(4.5 * sample_rate)
audio_segment = waveform[start_sample:end_sample]# 转换为频谱
n_fft = 512
hop_length = 256
spectrogram = librosa.stft(audio_segment, n_fft=n_fft, hop_length=hop_length)
spectrogram_db = librosa.amplitude_to_db(np.abs(spectrogram))
spectrogram_tensor = torch.tensor(spectrogram_db, dtype=torch.float32).unsqueeze(0)
spectrogram_tensor = spectrogram_tensor.permute(0, 2, 1)
print(f"Spectrogram tensor shape: {spectrogram_tensor.shape}")# 创建 LSTM 模型实例
input_size = spectrogram_tensor.shape[2]
model = LSTMModel(input_size)# 前向传播
lstm_output1, lstm_output2 = model(spectrogram_tensor)# 打印输出形状
print(f"LSTM Layer 1 output shape: {lstm_output1.shape}")
print(f"LSTM Layer 2 output shape: {lstm_output2.shape}")# 打印每层的参数形状
print(f"LSTM Layer 1 weights shape: {model.lstm1.weight_ih_l0.shape}")
print(f"LSTM Layer 1 hidden weights shape: {model.lstm1.weight_hh_l0.shape}")
print(f"LSTM Layer 1 bias shape: {model.lstm1.bias_ih_l0.shape}")print(f"LSTM Layer 2 weights shape: {model.lstm2.weight_ih_l0.shape}")
print(f"LSTM Layer 2 hidden weights shape: {model.lstm2.weight_hh_l0.shape}")
print(f"LSTM Layer 2 bias shape: {model.lstm2.bias_ih_l0.shape}")# 可视化原始频谱

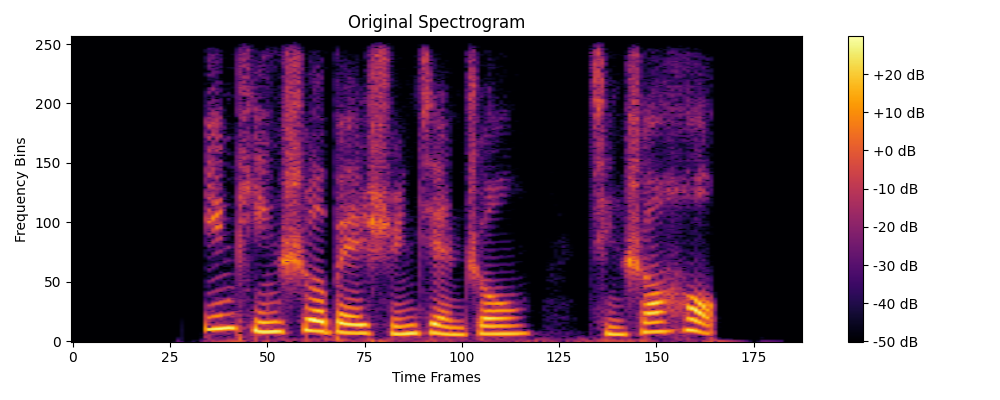

plt.figure(figsize=(10, 4))
plt.imshow(spectrogram_db, aspect='auto', origin='lower', cmap='inferno')
plt.title("Original Spectrogram")
plt.xlabel("Time Frames")
plt.ylabel("Frequency Bins")
plt.colorbar(format='%+2.0f dB')

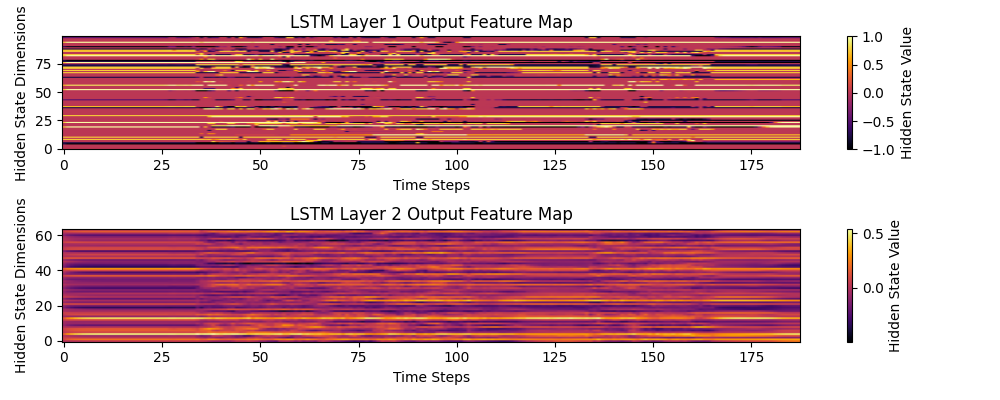

plt.tight_layout()# 可视化 LSTM 输出的特征图
plt.figure(figsize=(10, 4))# 绘制第一层 LSTM 输出的特征图
plt.subplot(2, 1, 1)
plt.imshow(lstm_output1[0].detach().numpy().T, aspect='auto', origin='lower', cmap='inferno')  # 转置
plt.title("LSTM Layer 1 Output Feature Map")
plt.xlabel("Time Steps")
plt.ylabel("Hidden State Dimensions")
plt.colorbar(label='Hidden State Value')# 绘制第二层 LSTM 输出的特征图
plt.subplot(2, 1, 2)
plt.imshow(lstm_output2[0].detach().numpy().T, aspect='auto', origin='lower', cmap='inferno')  # 转置
plt.title("LSTM Layer 2 Output Feature Map")
plt.xlabel("Time Steps")
plt.ylabel("Hidden State Dimensions")
plt.colorbar(label='Hidden State Value')plt.tight_layout()
plt.show()

在这里插入图片描述

Spectrogram tensor shape: torch.Size([1, 188, 257])
LSTM Layer 1 output shape: torch.Size([1, 188, 100])
LSTM Layer 2 output shape: torch.Size([1, 188, 64])
LSTM Layer 1 weights shape: torch.Size([400, 257])
LSTM Layer 1 hidden weights shape: torch.Size([400, 100])
LSTM Layer 1 bias shape: torch.Size([400])
LSTM Layer 2 weights shape: torch.Size([256, 100])
LSTM Layer 2 hidden weights shape: torch.Size([256, 64])
LSTM Layer 2 bias shape: torch.Size([256])

PyTorch LSTM 参数详解

在 LSTM 的数学表示中：

$W_f, W_i, W_c, W_o$ 表示完整的权重矩阵（形状：(hidden_size, input_size + hidden_size)

在 PyTorch 实现中,这些权重被拆分为两部分：

输入部分：存储在 $weight\_ih\_l0$ 中
隐藏部分：存储在 $weight\_hh\_l0$ 中

1. weight_ih_l0

含义：输入到隐藏的权重（Input to Hidden weights）
形状： $(4×hidden_size,input_size)(4 \times hidden\_size, input\_size)$
内容：
- 包含所有四个门（输入门、遗忘门、细胞状态、输出门）的输入部分权重，按顺序堆叠：
- 第0部分：输入门的输入权重（ $W_i^{(x)}$ ）
- 第1部分：遗忘门的输入权重（ $W_f^{(x)}$ ）
- 第2部分：细胞状态的输入权重（ $W_c^{(x)}$ ）
- 第3部分：输出门的输入权重（ $W_o^{(x)}$ ）
数学关系：
$W_i = [U_i, W_i^{(x)}]$
其中 $W_i$ 是数学表示中的完整权重矩阵。

2. weight_hh_l0

含义：隐藏到隐藏的权重（Hidden to Hidden weights）
形状： $(4×hidden_size,hidden_size)(4 \times hidden\_size, hidden\_size)$
内容：包含所有四个门的隐藏状态部分权重，按顺序堆叠：
- 第0部分：输入门的隐藏权重（ $U_i$ ）
- 第1部分：遗忘门的隐藏权重（ $U_f$ ）
- 第2部分：细胞状态的隐藏权重（ $U_c$ ）
- 第3部分：输出门的隐藏权重（ $U_o$ ）
数学关系：
$W_i = [U_i, W_i^{(x)}]$
其中 $W_i$ 是数学表示中的完整权重矩阵。

3. bias_ih_l0

含义：输入到隐藏的偏置（Input to Hidden bias）
形状： $(4×hidden_size)(4 \times hidden\_size)$
内容：包含所有四个门的偏置项，按顺序堆叠：
- 第0部分：输入门偏置（ $b_i$ ）
- 第1部分：遗忘门偏置（ $b_f$ ）
- 第2部分：细胞状态偏置（ $b_c$ ）
- 第3部分：输出门偏置（ $b_o$ ）

4. bias_hh_l0

含义：隐藏到隐藏的偏置（Hidden to Hidden bias）
形状： $(4×hidden_size)(4 \times hidden\_size)$
内容：包含所有四个门的隐藏状态偏置，按顺序堆叠：
- 第0部分：输入门隐藏偏置（ $b_i^{(h)}$ ）
- 第1部分：遗忘门隐藏偏置（ $b_f^{(h)}$ ）
- 第2部分：细胞状态隐藏偏置（ $b_c^{(h)}$ ）
- 第3部分：输出门隐藏偏置（ $b_o^{(h)}$ ）
实际使用：
- 在计算中，总偏置为 $b = bias\_ih\_l0 + bias\_hh\_l0$
- 即 $b_i = b_i + b_i^{(h)}$ （逐元素相加）
