MSI 与 IOAPIC LAPIC 如何协作，操作系统如何初始化和使用他们

• 1. 核心组件角色回顾

I/O APIC (I/O Advanced Programmable Interrupt Controller):

角色： 系统全局中断控制器。负责收集来自外部设备（如PCI设备、USB控制器等）的传统引脚中断（PIN-based interrupts），并将其转换为消息。

位置： 通常位于芯片组（Chipset）中。

特点： 有多个中断输入引脚（如24个），每个引脚可以连接一个中断源。它通过系统总线向Local APIC发送中断消息。

Local APIC (Local Advanced Programmable Interrupt Controller):

角色： 每个CPU核心私有的中断控制器。负责接收来自I/O APIC的中断消息、处理来自其他CPU核心的处理器间中断（IPI）、以及处理本地中断（如定时器中断、性能计数器中断）。

位置： 集成在每个CPU核心内部。

特点： 每个Local APIC都有一个唯一的ID（APIC ID）。它直接向所属的CPU核心交付中断。

MSI (Message Signaled Interrupts):

角色： 一种中断机制，允许设备绕过I/O APIC的物理引脚，直接通过向特定内存地址执行写入操作来向Local APIC发送中断。

本质： 一次特殊的内存写事务（PCI Memory Write transaction），其目标地址和写入数据具有特定格式，CPU和芯片组能识别出这不是普通的内存写入，而是一个中断信号。

2. 三者的协作关系

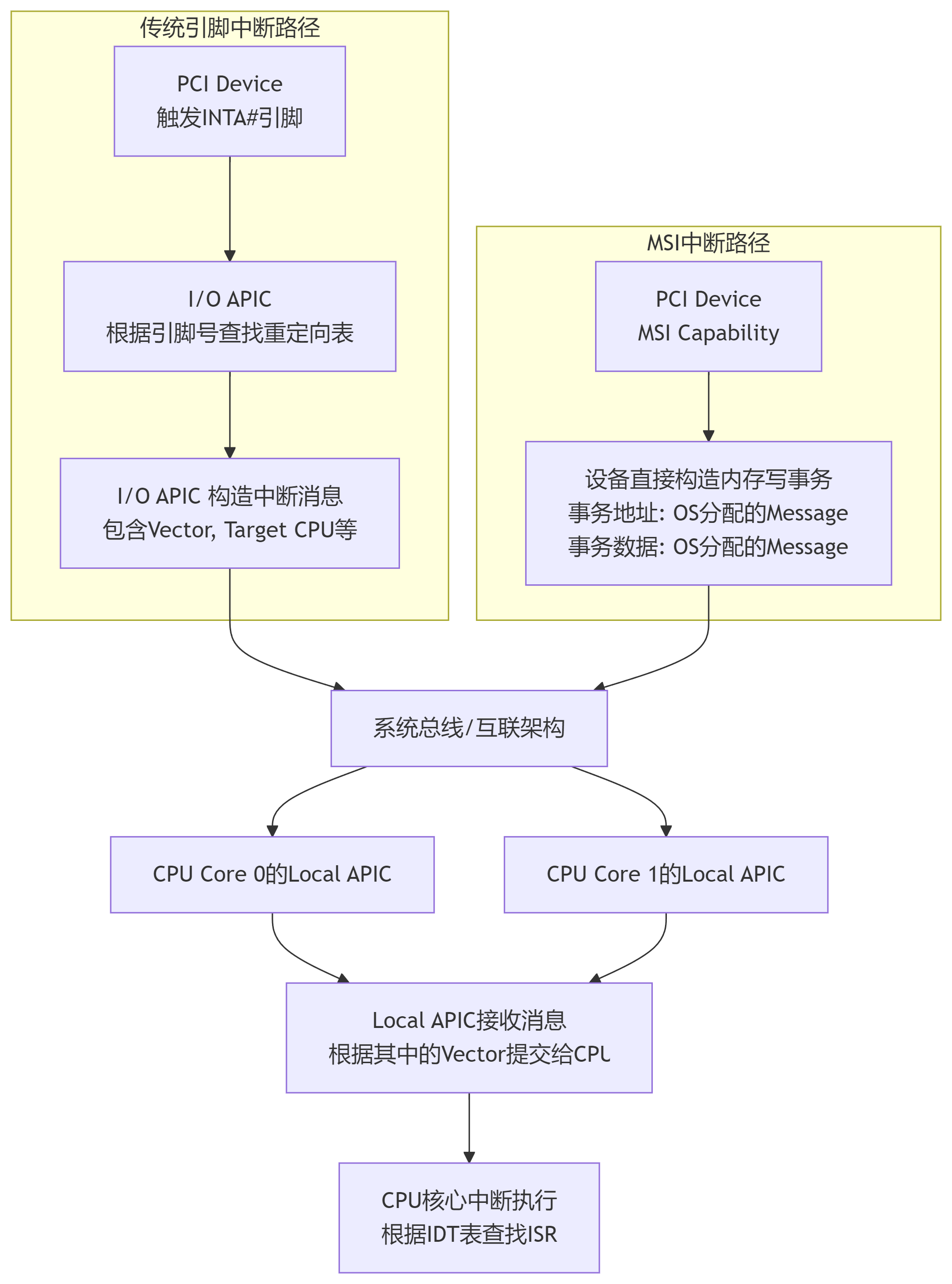

下图清晰地展示了传统引脚中断与MSI中断两条路径的并行协作流程，以及I/O APIC和Local APIC在其中的不同角色：

关键协作点：

MSI“模拟”了I/O APIC的行为：OS为MSI设备设置的 Message Address 实际上包含了目标Local APIC的地址信息，而 Message Data 则包含了中断向量等信息。这使得设备产生的内存写事务，看起来就像是I/O APIC发送出来的中断消息，因此可以直接被目标Local APIC接收和处理。

I/O APIC处理传统设备，MSI处理现代设备：两者是并行工作的。I/O APIC负责处理那些只有传统引脚中断的老设备，而支持MSI的新设备则直接“空降”到Local APIC。

Local APIC是共同的终点：无论中断来自I/O APIC转发，还是来自设备直接的MSI写入，最终都由目标CPU的Local APIC统一接收、管理和交付给CPU核心。Local APIC是中断的“集散中心”。

3. 操作系统的初始化和使用流程

阶段一：系统启动早期 - 探测和初始化控制器

ACPI表解析：

OS内核启动时，会解析ACPI表（特别是MADT表）。

从表中获知系统中存在几个I/O APIC、它们的物理地址、以及每个I/O APIC的GSI（Global System Interrupt）中断输入引脚范围。

获知系统中所有Local APIC的ID（即对应的CPU核心）。

映射I/O APIC地址：

OS将I/O APIC的物理地址映射到内核的虚拟地址空间，以便后续对其进行编程配置。

初始化Local APIC：

OS在每个CPU核心上执行初始化代码，设置其Local APIC。

启用Local APIC（设置SPIV寄存器）。

设置Local APIC的定时器、LVT（Local Vector Table）等。

阶段二：中断路由设置 - 为传统中断做准备

构建中断路由表：

OS解析ACPI表中的PCI中断路由信息，得知“哪个PCI设备的哪个引脚（INTA#）连接到哪个I/O APIC的哪个输入引脚”。

OS为每个可能的I/O APIC输入引脚（即每个GSI）分配一个内核管理的虚拟中断号（virq）。

配置I/O APIC重定向表（Redirection Table）：

对于每个被使用的I/O APIC输入引脚，OS需要配置其对应的重定向表条目。

此时，OS可能还不知道具体哪个设备会用这个引脚，所以它先填充一个占位的中断向量（Vector）。

配置内容包括：

Vector: 一个临时或通用的向量号。

Delivery Mode: 通常为Fixed。

Destination Field: 指定中断发送到哪个或哪些CPU核心（物理目标或逻辑目标模式）。

阶段三：设备枚举和中断分配 - 动态分配

这是最关键的阶段，OS为每个设备选择最佳的中断方式。

PCI设备枚举：

OS发现一个PCI设备，读取其配置空间。

读取 Interrupt Pin 寄存器（例如，值为1表示使用INTA#）。

检查是否支持 MSI 或 MSI-X Capability。

优先尝试启用MSI/MSI-X：

如果设备支持MSI：

OS根据设备请求的中断数量（多个队列可能需要多个向量），分配等量的空闲CPU中断向量（Vector）。

OS为每个中断向量构造一对 Message Address 和 Message Data。

Message Address： 编码了目标CPU的Local APIC的地址（通常是所有Local APIC的基地址，如 0xFEE00000），并通过Destination ID字段指定具体核心。

Message Data： 低8位就是分配的中断向量号（Vector）。其他位 delivery mode等。

OS将这些值写入设备的MSI Capability寄存器。

OS禁用设备的传统引脚中断（设置配置空间中的命令寄存器位）。

至此，该设备的中断路径被设置为MSI，完全绕过I/O APIC。

回退到传统中断：

如果设备不支持MSI或MSI启用失败：

OS查询在阶段二构建的中断路由表，找到该设备引脚（INTA#）对应的I/O APIC引脚和GSI。

OS获取该GSI对应的内核 virq。

设备驱动程序调用 request_irq(virq, handler) 申请中断。

OS此时才会为这个特定的 virq 分配一个真正的中断向量（Vector），并更新之前在I/O APIC重定向表中的配置，将占位的Vector替换为这个真正的Vector。

同时，OS会配置Local APIC，确保它能接收这个向量对应的中断。

阶段四：运行时中断处理

MSI路径： 设备产生中断 -> 直接发起内存写事务 -> 目标CPU的Local APIC接收 -> 根据 Message Data 中的Vector触发中断 -> CPU执行对应的ISR。

传统路径： 设备拉高中断引脚 -> I/O APIC检测到电平变化 -> I/O APIC根据配置的重定向表，构造中断消息并发送 -> 目标Local APIC接收 -> 根据消息中的Vector触发中断 -> CPU执行对应的ISR。

总结

操作系统通过ACPI表了解硬件布局，初始化I/O APIC和Local APIC作为基础设施。对于每个设备，OS优先选择MSI路径，通过编程设备自身的MSI寄存器，使其能够直接与Local APIC“对话”。如果MSI不可用，则回退到使用I/O APIC作为中转站的传统路径。
