【VPX361】基于3U VPX总线架构的XCZU47DR射频收发子模块
产品概述

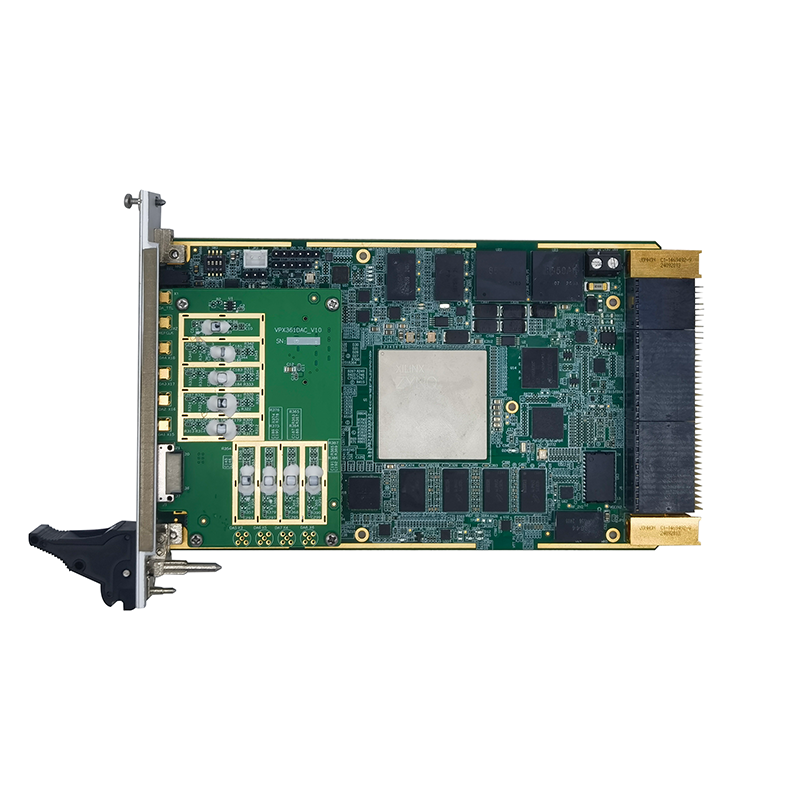

VPX361是一款基于3U VPX总线架构的8路射频收发子模块,板卡采用1片XCZU47DR RFSOC来实现8路射频信号的高速采集、信号生成以及处理,并进行智能目标识别。

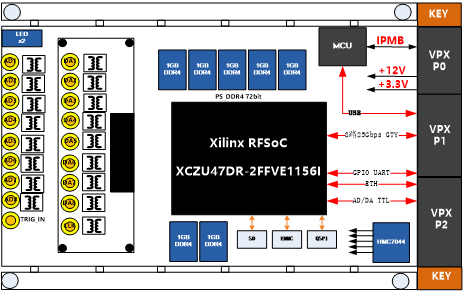

该板卡的PS端支持1组72位DDR4 SDRAM,PL端支持1组32位DDR4 SDRAM,支持1片32GB EMMC存储单元,支持2片QSPI FLASH用于FPGA的加载,支持8路GTY连接至VPX背板,背板高速互联GTY支持25Gbps线速率,可以支持200Gbps的总线带宽。
该板卡的8路AD与8路DA通过SMP射频连接器连接至前面板。射频前端采用交流耦合方式。
该板卡可广泛应用于相控阵雷达、电子对抗等场景。
技术指标
1. 板载Xilinx Zynq UltraScale+处理器:
芯片型号:XCZU47DR-2FFVE1156I;
系统逻辑资源:930K;DSP Slices:4272个;
总分布式RAM:13Mb,总块RAM:38Mb;
支持8路14位ADC,最大采样率5GSPS;
每个射频ADC支持1个DDC;
射频输入范围:最大6GHz;
支持8路14位DAC,最大采样率9.85GSPS;
射频输出范围:最大6GHz;
插值:2x/3x/4x/5x/6x/8x/10x/12x/16x/20x/24x/40x;
PS端支持1组72位DDR4 SDRAM,总容量为4GByte;
PS端支持1片32GByte EMMC存储器;
PS端支持2片QSPI FLASH用于FPGA的加载;
PL端支持1组32位DDR4 SDRAM,容量为2GByte;
2. 背板互联接口:
VPX P0支持+12V电源、系统复位、健康管理;
VPX P1支持X8 GTY高速信号,支持25Gbps/lane;
VPX P1支持8路LVDS接口;
VPX P2:2路串口、1路GBE网口、8路GPIO;
3. 整板健康管理
支持1片STM32单片机做整板健康管理;
支持2路IPMB总线;
4. 物理与电气特征
板卡尺寸:100 x 160mm;
板卡供电:4A max@+12V(±5%);
散热方式:风冷/导冷散热;
5. 环境特征
工作温度:-40°~﹢80°C;
存储温度:-55°~﹢125°C;
工作湿度:5%~95%,非凝结;
软件支持
1. 底层接口驱动程序:
裸跑下的各个接口测试程序;
Linux系统移植;
RF射频接口配置程序;
2. 可根据客户需求提供定制化算法与系统集成:
应用范围
雷达信号处理;
软件无线电验证平台;
电子对抗、干扰机;
MIMO无线电;
