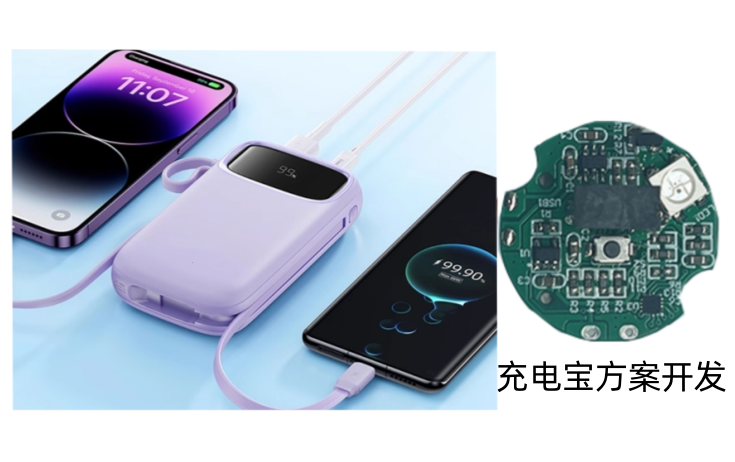

充电宝方案开发，充电宝MCU控制方案设计

充电宝（移动电源）的MCU方案设计，需重点关注充放电管理、电量计量、安全保护和多协议兼容性。采用基于国产单片机MCU，兼顾性能与成本优化。

核心需求分析
1. 基础功能：
·锂电池充放电管理（5V/9V/12V多档输出）
·精准电量计量（库仑计或电压法）
·多协议快充支持(PD/QC/SCP等)
·LED电量显示（4颗LED或数码管)
·过充/过放/短路/过温保护

2.高阶需求（可选）：
·无线充电(Qi协议，15W)
·数字屏显(电压/电流/剩余时间)
·小电流模式（给耳机、手环充电）

MCU选型：选用国产单片机

关键外围电路​​
​​模块​​  ​​         设计要点​​

​充电管理​​   开关充电IC或MCU内置充电模块（需支持4.2V/4.35V电池）

​​升压输出​​   同步升压IC，效率>92%，支持5V/2.4A

​​协议识别​​   快充协议芯片或MCU软件解码（需48MHz以上主频）

​​电量计量​​    库仑计或MCU ADC采样电压+电流（精度需±3%）

​​保护电路​    DW01A+8205A组合（过充/过放/短路保护），NTC热敏电阻（贴电池表面）

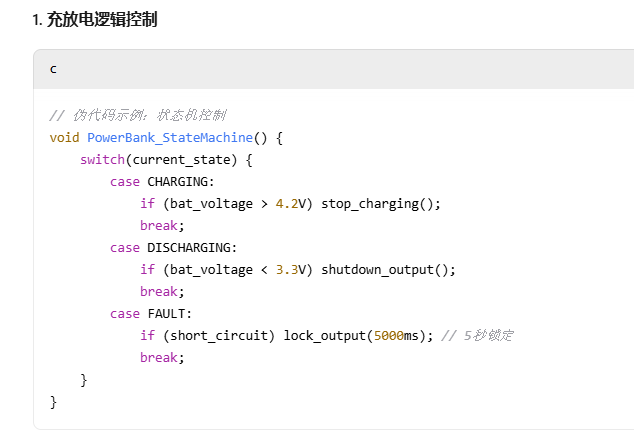

软件方案设计：

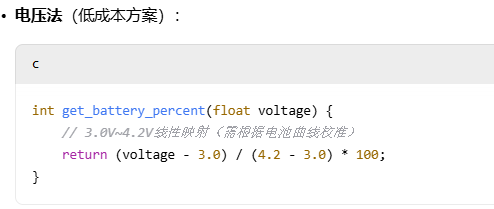

电量计算优化：

库仑计法​​（高精度）：通过I2C读取库仑计数据。

​​3. 快充协议处理​​

​​硬件方案​​：外挂协议芯片自动协商

软件方案​​：MCU检测D+/D-电压（需满足USB BC1.2和QC2.0时序）

安全与认证要点​​

​​必过测试项​​：

过压保护（OVP）：输出端口耐压20V以上

短路恢复：连续短路10次后自动恢复

温升测试：外壳温度≤65℃（GB/T 35590标准）

​​PCB设计建议​​：

大电流路径（如电池→升压IC）线宽≥2mm

MCU远离电感/开关电源（避免EMI干扰ADC采样）
