CAD多面体密堆积_圆柱体试件3D插件

插件介绍

CAD多面体密堆积_圆柱体试件3D插件可在AutoCAD内基于重力堆积算法在圆柱体容器内进行多面体的密堆积三维建模。

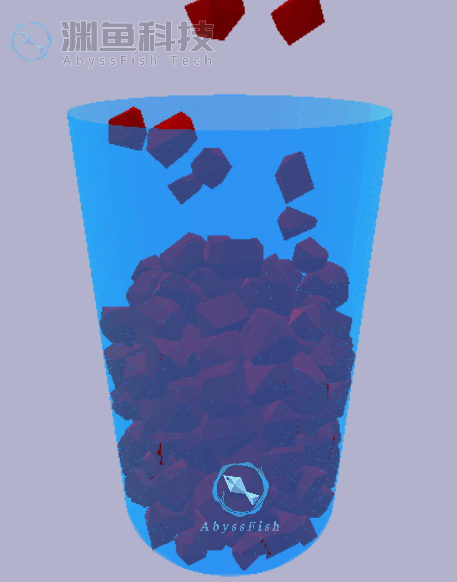

插件采取堆积可视化交互界面，可观察多面体颗粒的堆积动态，并可采用鼠标进行多面体位置的局部微调。插件可设置重力堆积模拟时长参数，到达设定的时间后自动将模型输出到CAD中；同时可设置多面体碰撞的检测频率，检测频率设置越大，堆积状态越精确，但会消耗更多的运算时间。

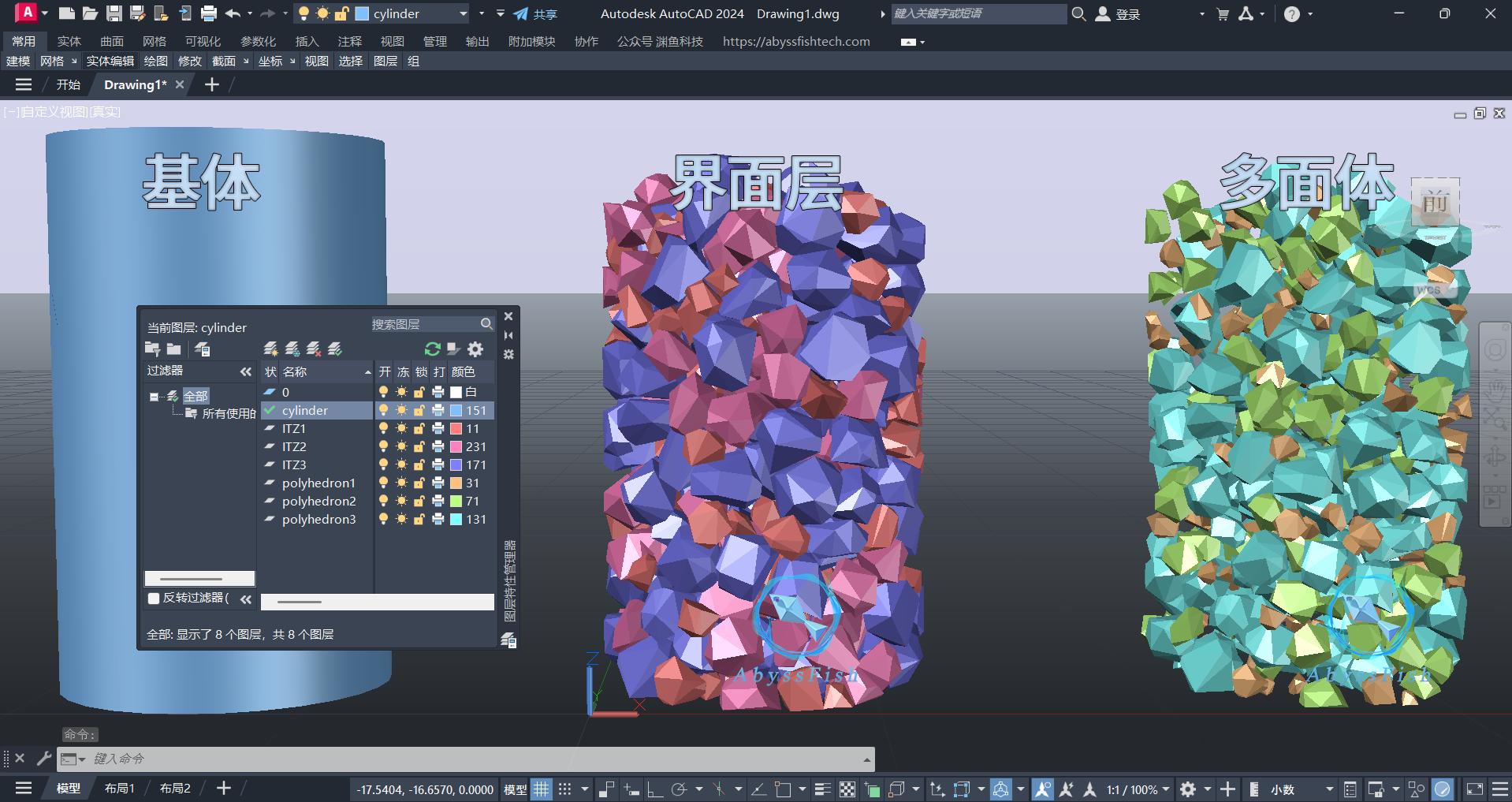

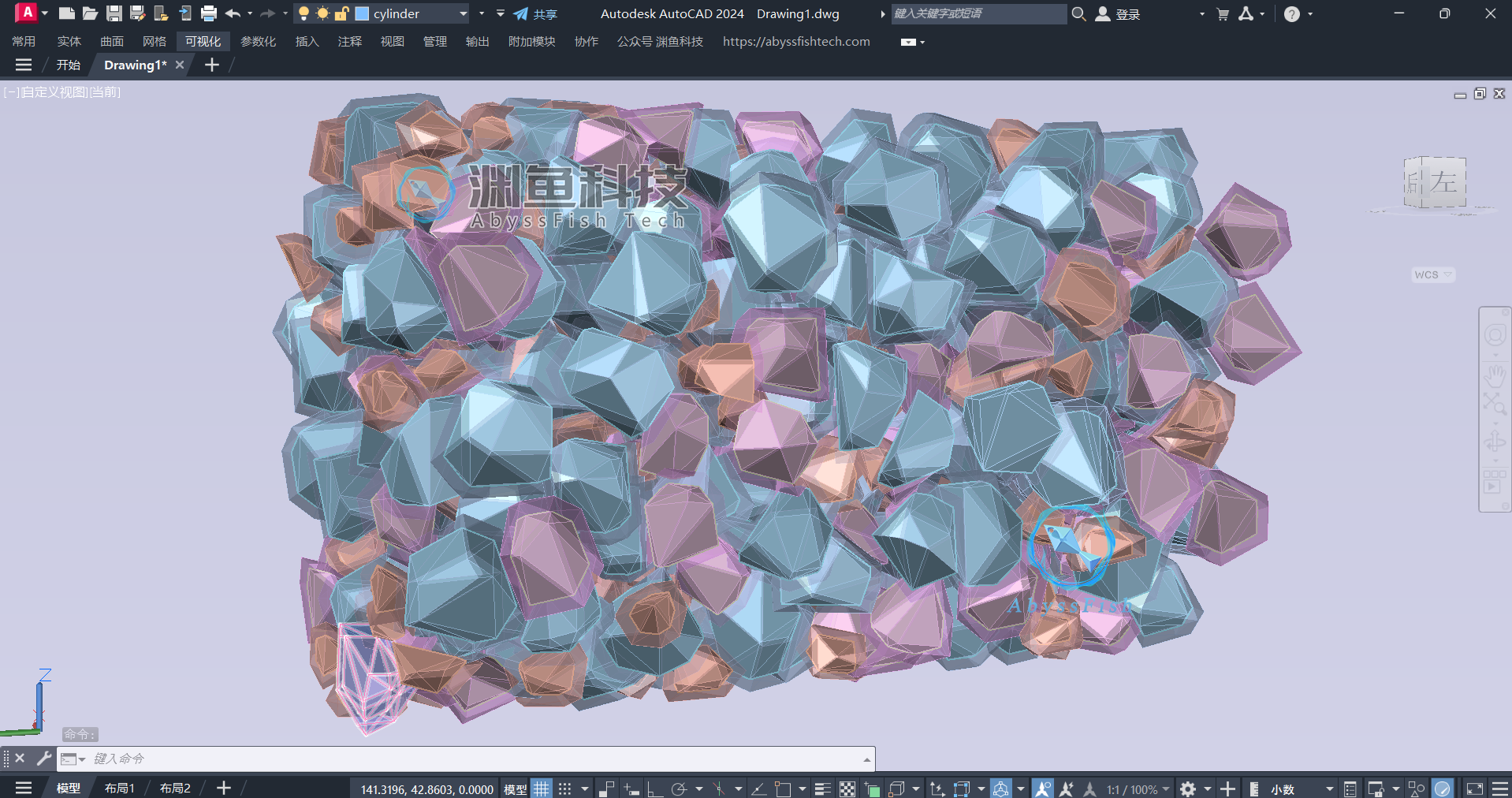

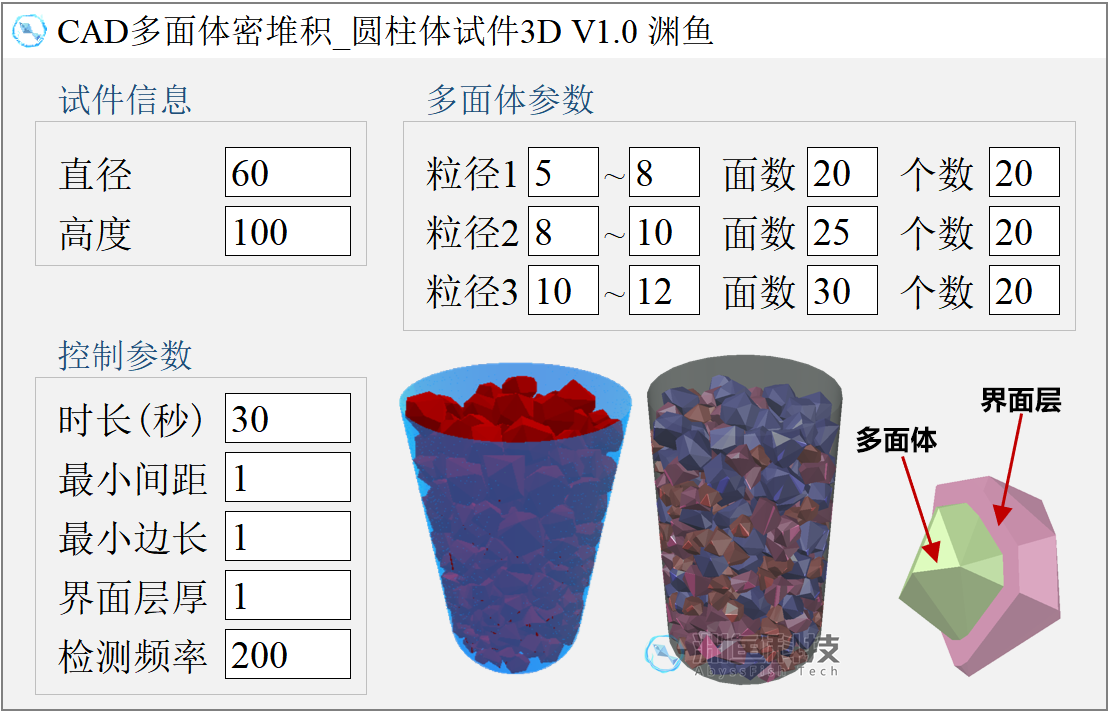

该插件支持自定义圆柱体模型的直径及高度，可设置三组粒径范围的多面体颗粒，每组粒径的多面体可单独设置面数及个数，且可设置界面层的厚度。不同组的多面体及界面层在CAD内进行了分图层绘图，方便批量管理。

插件可设置多面体之间的最小间距参数，同时可控制多面体的最小边长，在几何建模时有效的排除模型中的小边，从而使模型在导入有限元软件后更兼容网格划分。

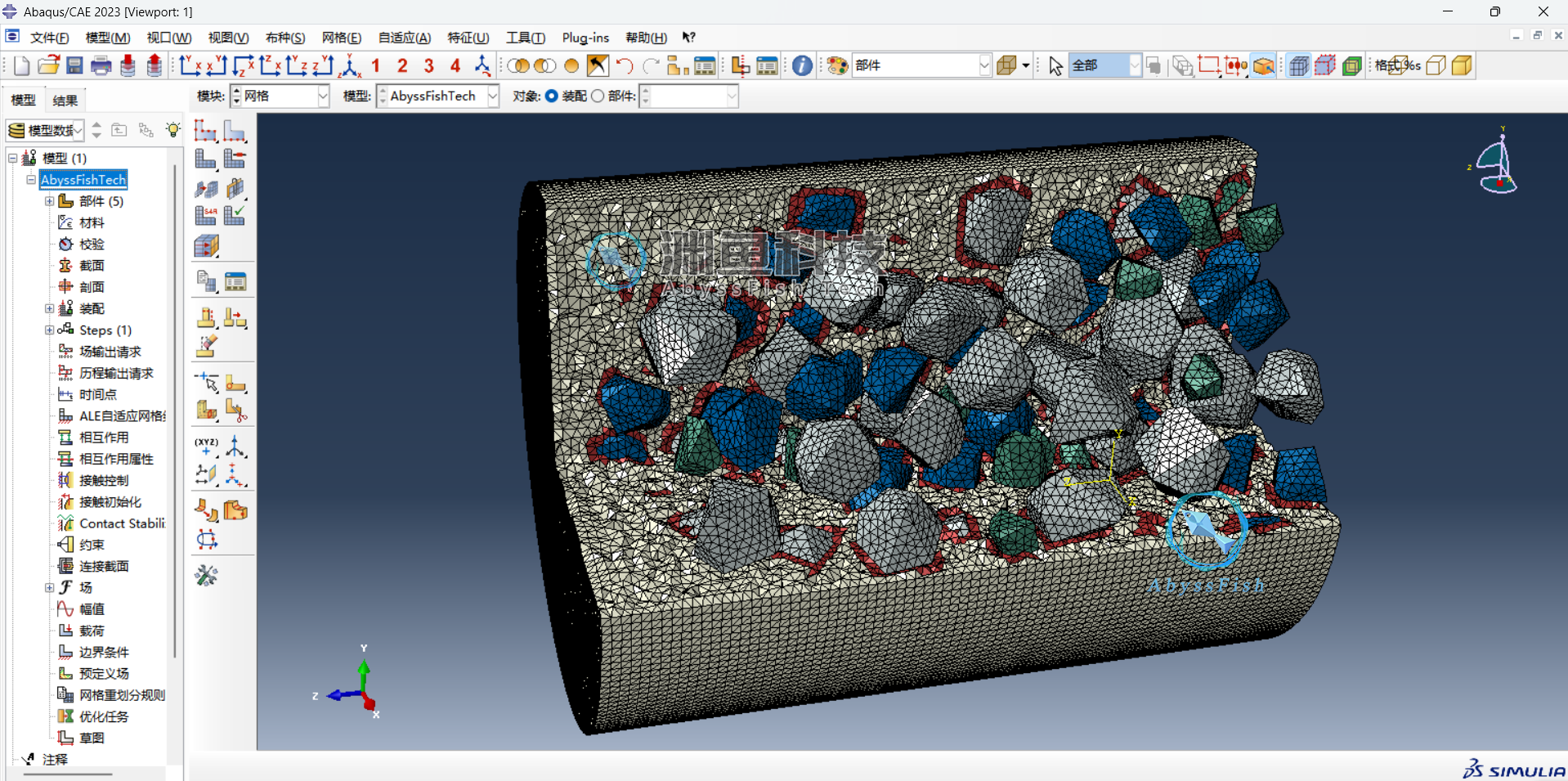

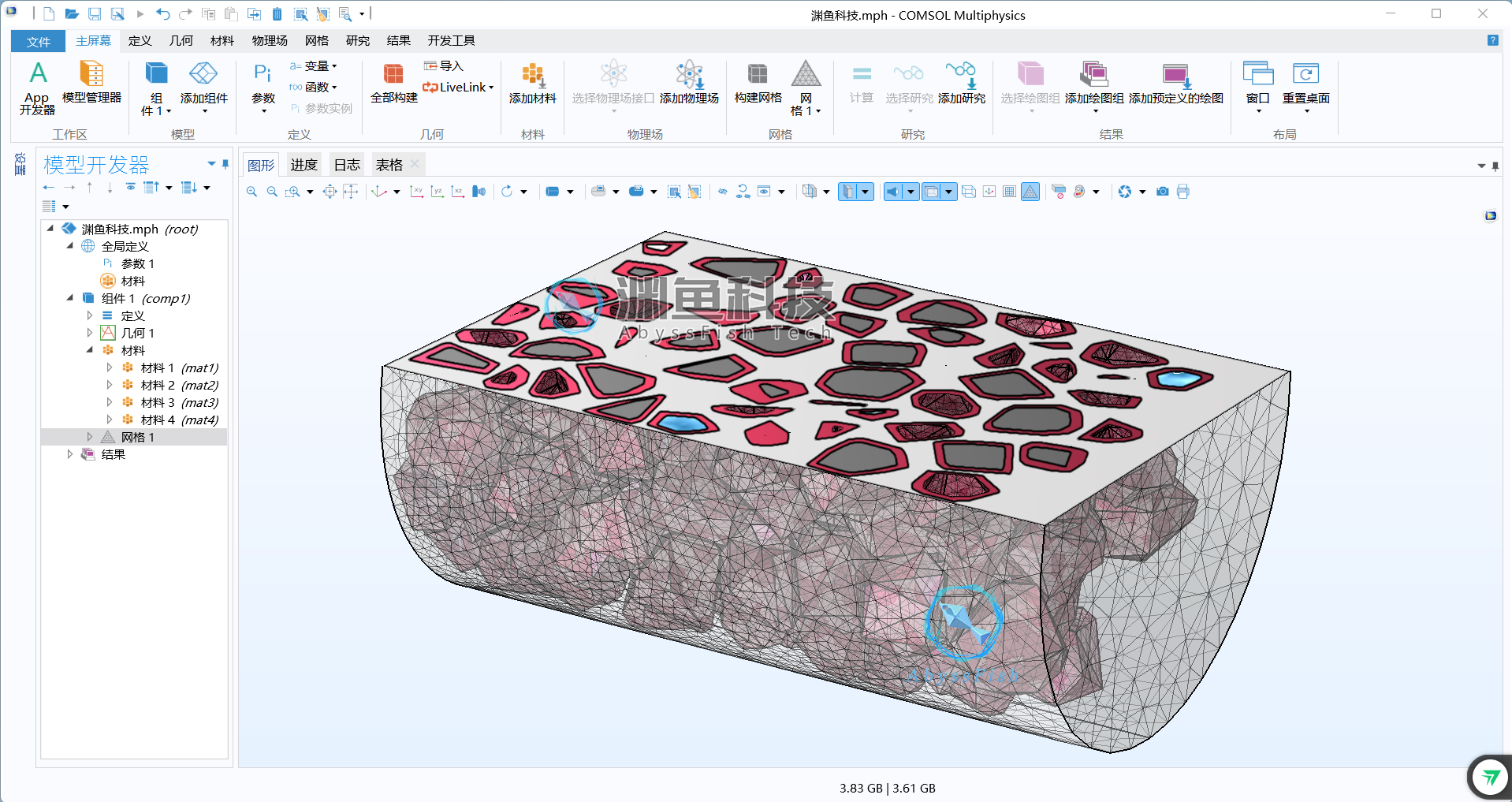

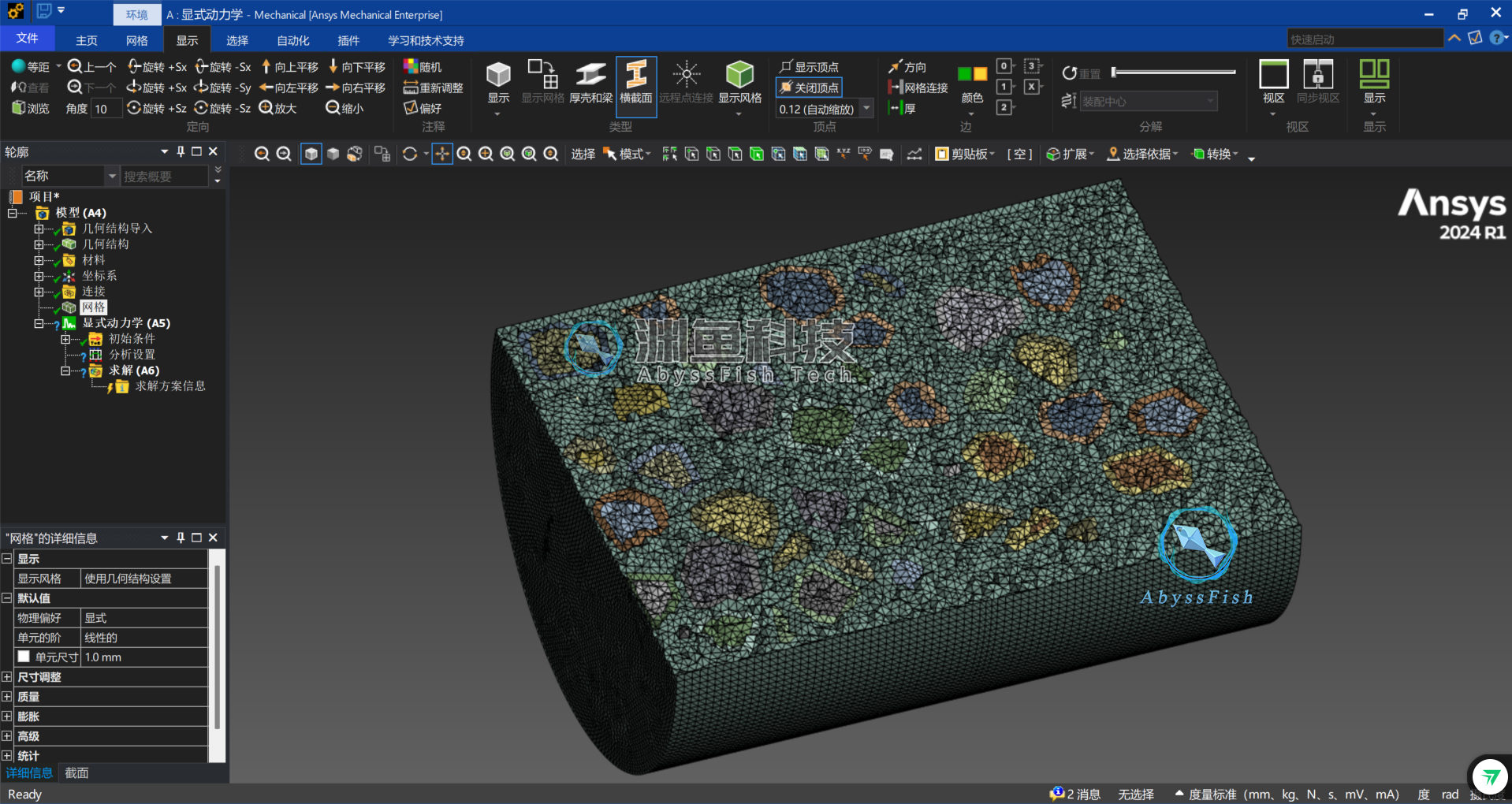

插件建立的圆柱容器内多面体密堆积模型及界面层部件可导入到ABAQUS、COMSOL、ANSYS、LS-DYNA、HFSS等有限元仿真软件中进行几何建模及后续模拟，如三维混凝土细观模型中的多面体骨料及界面过渡区ITZ部件。

样图实例

可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）
