红外IR的运用

一、背景介绍

目前进入了数字时代，各种app使用，五彩纷呈，花样繁多，电视领域也是顺应潮流，数字电视，接入网络，视频输出仍然有强大的市场，家里装修，总要放一个大电视，休闲时，一家人看个电影，放松一下，调控电视的红外遥控器就登场了。

目前的遥控器革新多年，大多支持红外的基础上，也支持BLE低功耗蓝牙控制，主打就是方便使用。下一个篇章再讲BLE低功耗蓝牙遥控器，本章重点梳理IR红外控制

二、红外遥控器控制原理

红外遥控器发送红外码，和电视机内已经存储的协议进行配对，如果配对成功，红外遥控器就可以控制电视机。

不同的电视机会支持不同的协议，SONY、TCL、NEC、Philip各种电视支持的红外协议也是不同，每一家都有一个协议簇，也就是一个协议族群，Philip电视机支持48种红外协议，比如RC6.

三、红外遥控器电路分析

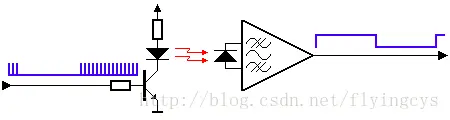

红外遥控器电路其实就是一个由三极管控制的饱和电路，需要保障红外管工作电流，控制传输的信号频率。

四、红外遥控器的优缺点

优点就是支持的协议多，方便的和电视机配对

缺点就是费电，因为遥控器是电池供电，需要耗电尽可能小，但是红外耗电达到15mA左右。

五、红外遥控器的故障和处理

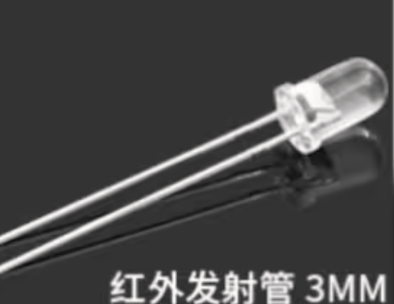

红外电路还是不容易出问题的，这是一个简单的电路，元器件也不多，很多时候问题是出在EE和ME之间的配合上，比如红外管分为3mm管子和5mm管子，尺寸不同影响机构；透光片的透光率不同导致红外光都不能被正确穿透，导致通信距离短。

六、红外电路的关键参数

1）传输距离

2）静态功耗

3）动态功耗
