同步降压转换器原理
开关频率同步降压转换器是一个非常核心且常见的电源拓扑。
一、核心定义
同步降压转换器 是一种使用 两个MOSFET（一个高端开关，一个低端开关）来代替传统降压电路中续流二极管的DC-DC转换器。其核心是通过控制这两个开关管的交替导通（开关），将较高的输入电压（V_IN）转换为较低的输出电压（V_OUT）。
开关频率 就是这个“交替导通”动作每秒发生的次数，通常用 f_sw 表示，单位是赫兹（Hz）。它是影响转换器性能、尺寸和成本的最关键参数之一。

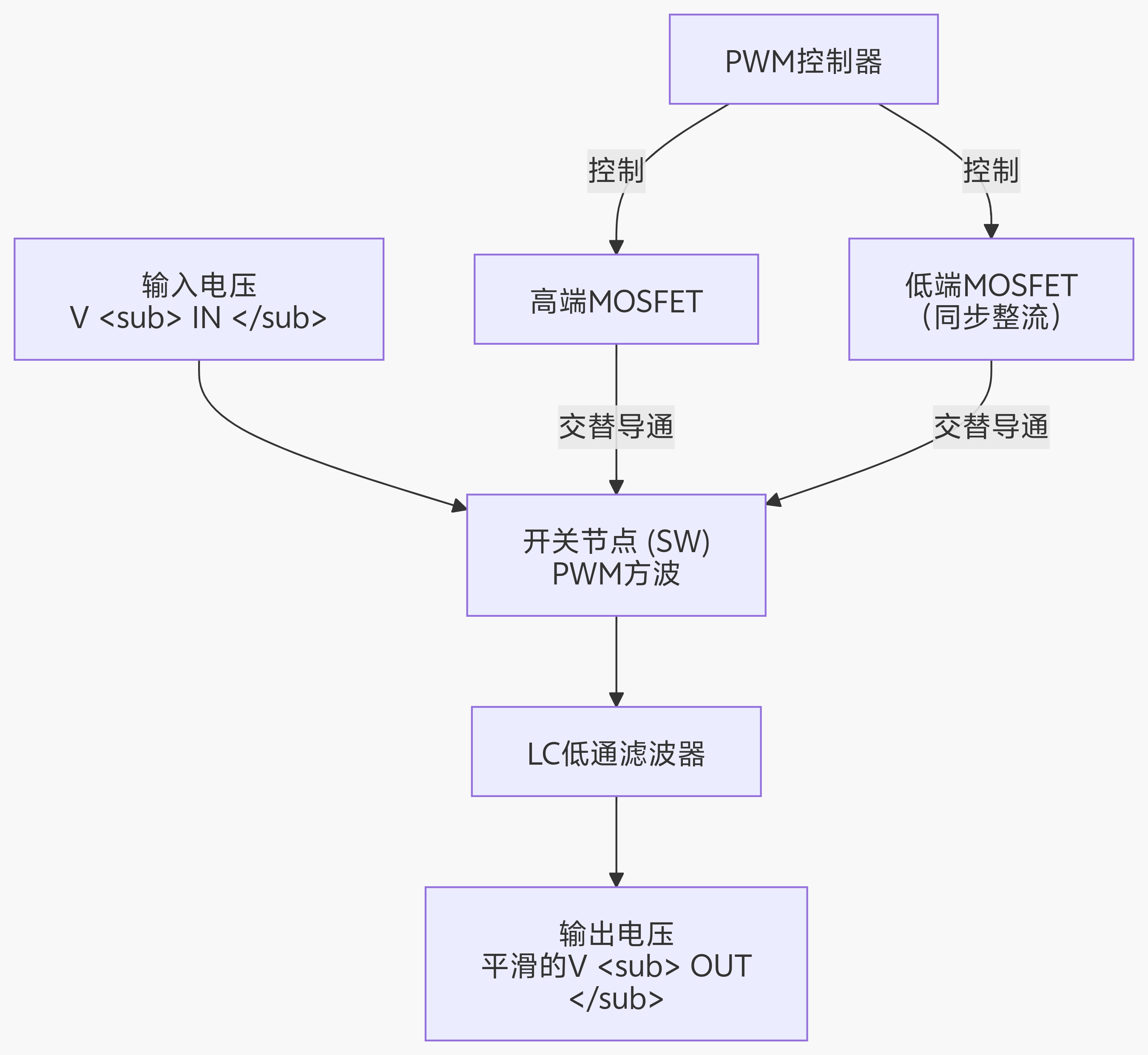

其基本工作原理和波形如下图所示：
上图展示了关键的电压和电流波形：
- 开关节点电压 (V_SW)：一个在高电平（V_IN）和低电平（地）之间跳变的PWM方波。
- 电感电流 (I_L)：一个围绕直流输出电流（I_OUT）波动的锯齿波，其纹波大小与开关频率直接相关。
- 占空比 (D)：高端MOSFET导通时间（T_on）与整个开关周期（T_sw）的比值，决定了输出电压：V_OUT = D × V_IN。
二、开关频率的深远影响
开关频率的选择不是一个简单的数字游戏，而是一个复杂的权衡过程。它主要影响以下四个核心方面：
1. 转换器尺寸 vs. 效率
这是最根本的权衡。
* 高频的好处（小尺寸）：
* 电感器和电容器可以更小。根据公式 V = L * di/dt，更高的频率（更短的 dt）意味着在相同纹波电流要求下，可以使用更小的电感（L）。同样，更高的频率也允许使用更小的电容（C） 来滤除纹波。
* 适用于空间受限的应用（如智能手机、笔记本电脑）。
* 高频的坏处（低效率）：
* 开关损耗增加：每次开关过程中，MOSFET在导通和关断的瞬间会经历一个既有电压又有电流的状态，产生巨大的开关损耗。频率越高，每秒开关的次数越多，总开关损耗越大。
* 栅极驱动损耗增加：驱动MOSFET的栅极需要能量（Q_g * V_drive * f_sw），频率越高，这部分损耗也线性增加。
* 低频的好处（高效率）：
* 开关损耗和栅极驱动损耗更低，因此在中高负载条件下效率更高。
* 低频的坏处（大尺寸）：
* 需要更大的电感和电容来维持低纹波，导致解决方案体积庞大。
结论：设计者必须在“小体积”和“高效率”之间做出取舍。
2. 纹波与噪声
* 高频：输出电压纹波和输入电流纹波的频率更高，更容易被滤波。但可能会产生更强的电磁干扰（EMI），且干扰频率更高，更难处理。
* 低频：纹波频率低，如果落在音频范围内（20kHz-20kHz），可能会使电感产生可闻噪声（啸叫）。低频纹波也需要更大的电容来滤波。
3. 动态响应
* 高频：转换器的带宽更高，能够更快地响应负载的突然变化（例如CPU从空闲状态突然进入满负荷状态）。这意味着输出电压的跌落和过冲更小。
* 低频：响应速度较慢，为了满足相同的瞬态响应要求，可能需要更大的输出电容。
4. 成本
* 高频：可能需要更昂贵的高速MOSFET和控制器。
* 低频：虽然半导体成本可能更低，但庞大的无源元件（电感、电容）可能会增加总体成本和体积。
三、如何选择开关频率？
典型的开关频率范围在 100kHz 到 3MHz 之间。选择取决于应用的首要需求：
1. 追求极致效率（如数据中心、工业设备）：选择较低频率（100kHz - 500kHz），优先降低开关损耗。
2. 追求小尺寸（如手机、平板、超极本）：选择较高频率（1MHz - 3MHz），使用微型电感和电容。
3. 避开敏感频段：有时频率会被特意设定在某个值，以避开无线通信频段（如433MHz, 900MHz, 2.4GHz）或避免产生可闻噪声（>20kHz）。
四、先进技术：频率同步
“频率同步”是一项重要功能。在许多系统中，有多个降压转换器同时工作。如果它们各自以不同的、非相关的频率工作，其产生的噪声可能会在频域上叠加，变得宽而难以滤波。
* 同步：让所有转换器都使用同一个时钟源进行开关。
* 好处：
* 将所有噪声能量集中在时钟频率及其谐波上，而不是散布在整个频段。这使得EMI滤波更容易设计。
* 可以精确地设置频率，避免与其他系统产生差拍干扰。
* 多相并联：在为大电流负载（如CPU、GPU）供电时，会采用多相并联的同步降压转换器。这些相位通常由一个控制器驱动，并交错并行工作（例如，4相转换器，每相相差90度），这极大地减小了输入和输出的电流纹波。这些相位的开关必然是严格同步的。
五、总结
开关频率是同步降压转换器设计的“心脏节拍”，它深刻地影响着：
* 尺寸：频率 ↑ → 尺寸 ↓
* 效率：频率 ↑ → 效率 ↓ (主要由开关损耗导致)
* 噪声：频率 ↑ → 噪声频率 ↑，更易滤波但EMI挑战更大
* 响应速度：频率 ↑ → 响应速度 ↑
优秀的电源设计正是在这些相互矛盾的需求中，为特定应用找到的最佳平衡点。
