STM32---PWR

news 2025/9/14 14:59:42

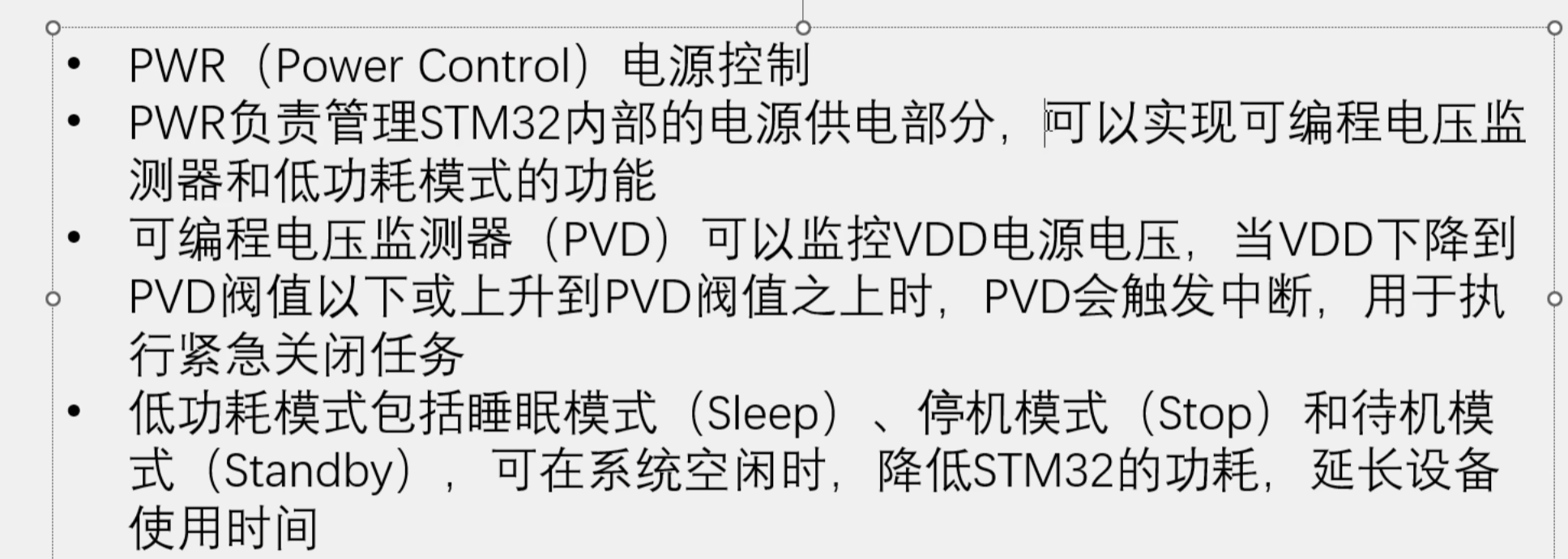

PWR简介

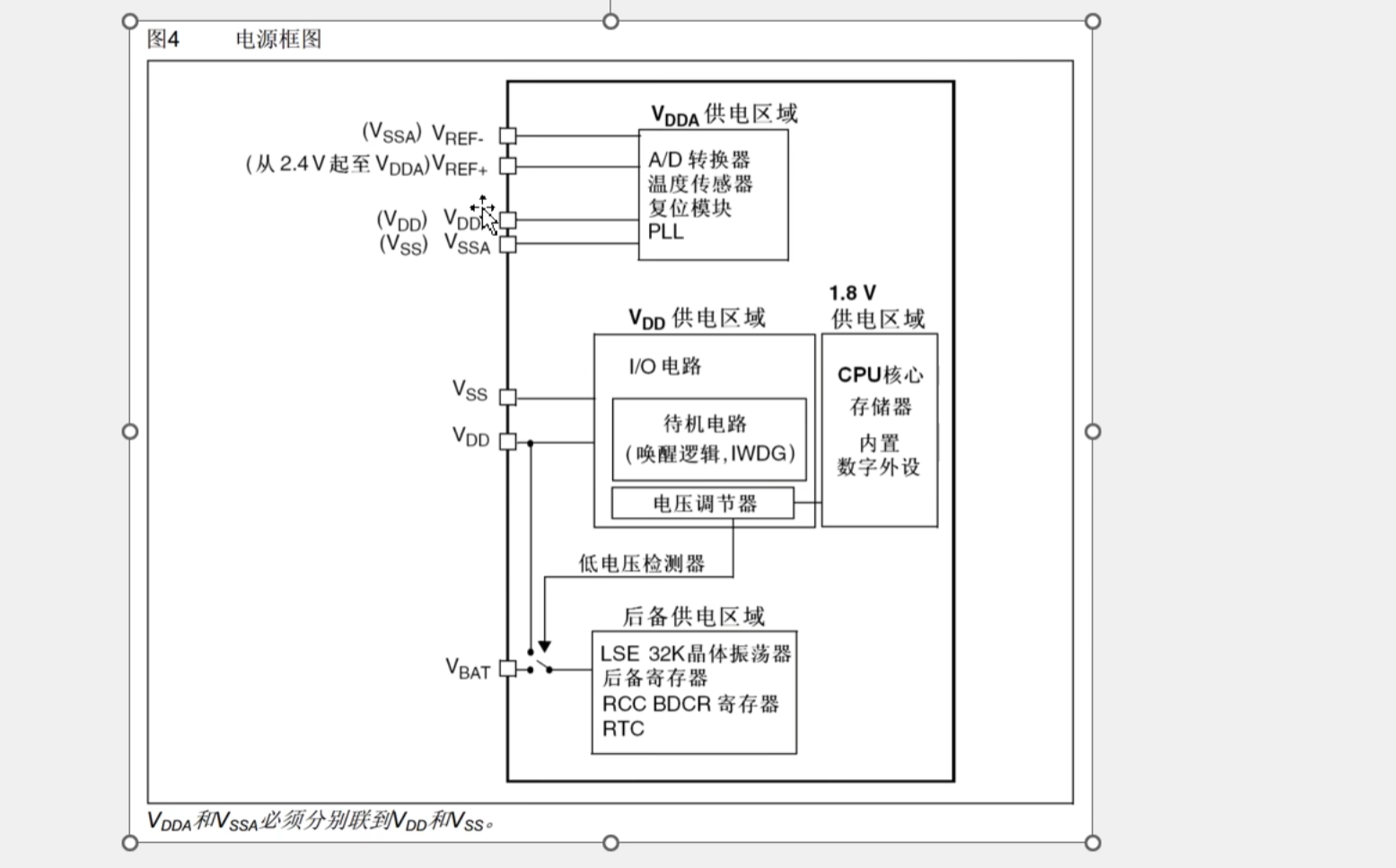

电源款图

分三部分模拟部分供电，数字部分供电，后备供电区域

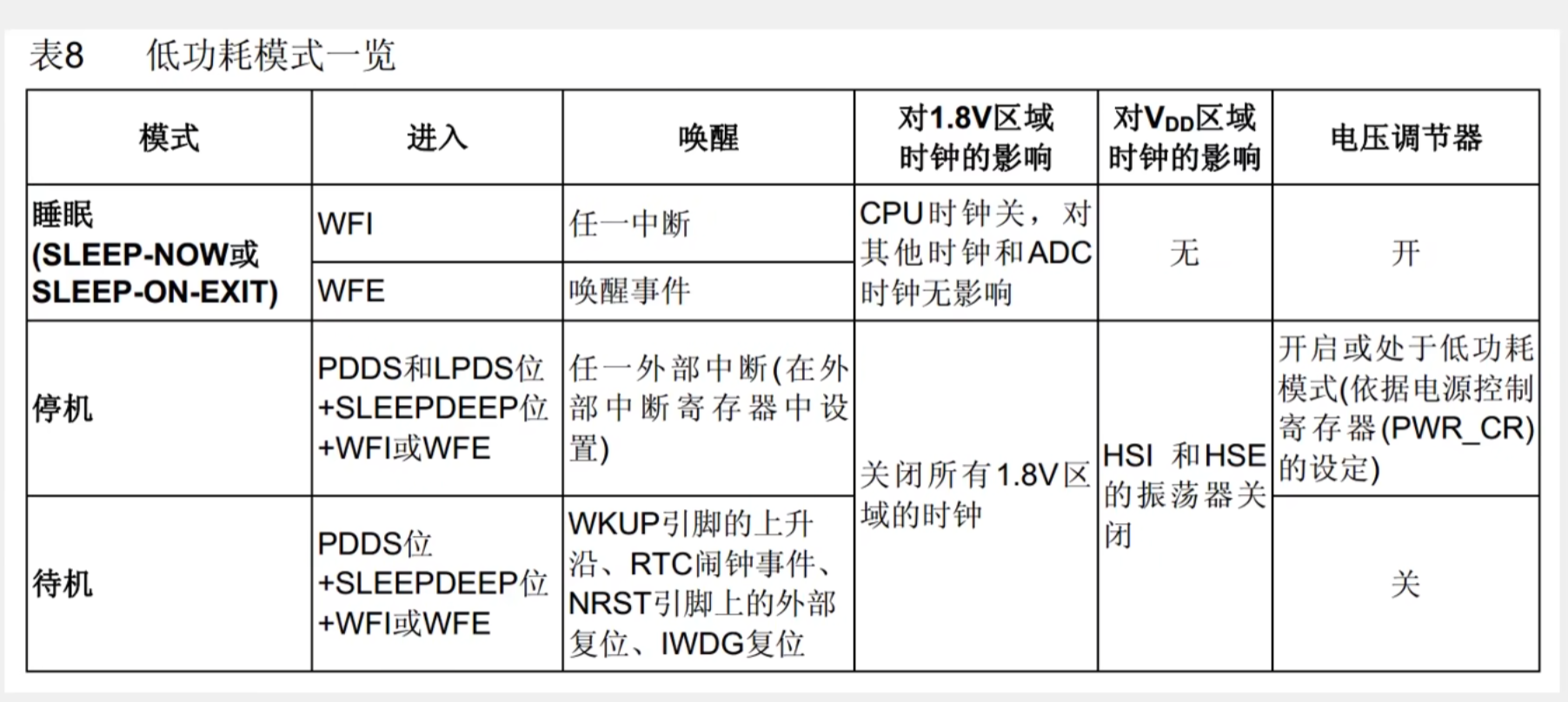

模式

WFI这个进入方式对应的唤醒方式就是程序中任意来中断就会被唤醒，唤醒后程序直接进行中断

WFE这个方式对应的唤醒方式就是特定的事件唤醒，唤醒后从那进入睡眠程序从哪进行

PDDS置一进入待机模式，SLEEPDEEP开启低功耗模式

睡眠模式

WFI这个进入方式对应的唤醒方式就是程序中任意来中断就会被唤醒，唤醒后程序直接进行中断

WFE这个方式对应的唤醒方式就是特定的事件唤醒，唤醒后从那进入睡眠程序从哪进行

这时关闭了cpu时钟这时程序不进行，但其他外设时钟没有关闭，电源没有断电

停机模式

这个模式把外部高速时钟都关了，1.8v区的时钟也关闭了，唤醒只能由外部中段唤醒，电源没有关，数据能保存

待机模式

待机模式只有指定的四个信号能唤醒，高速时钟和1.8v区域的时钟全部关闭，不会关闭LSI和LSE这两个低速时钟，电源也关闭代表数据丢失

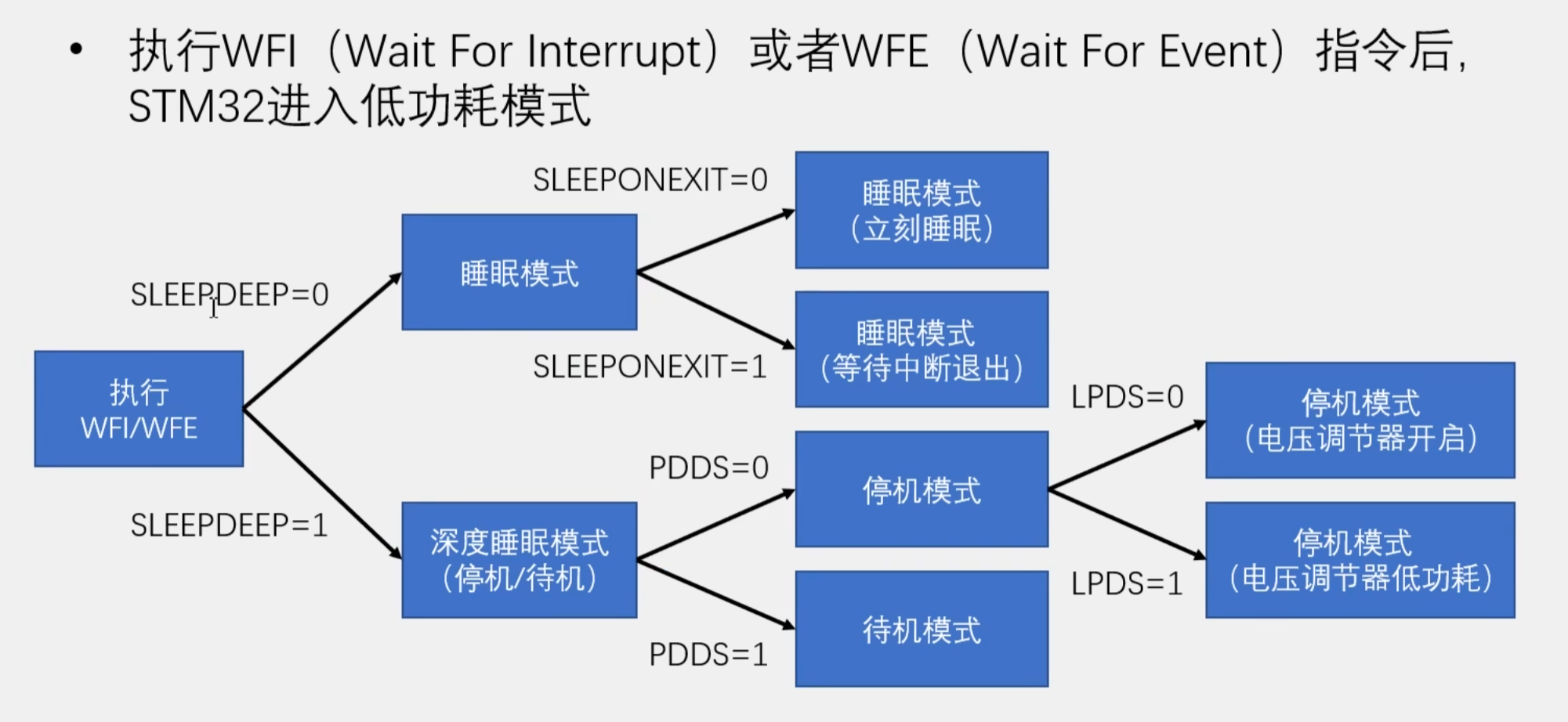

模式选择

特点

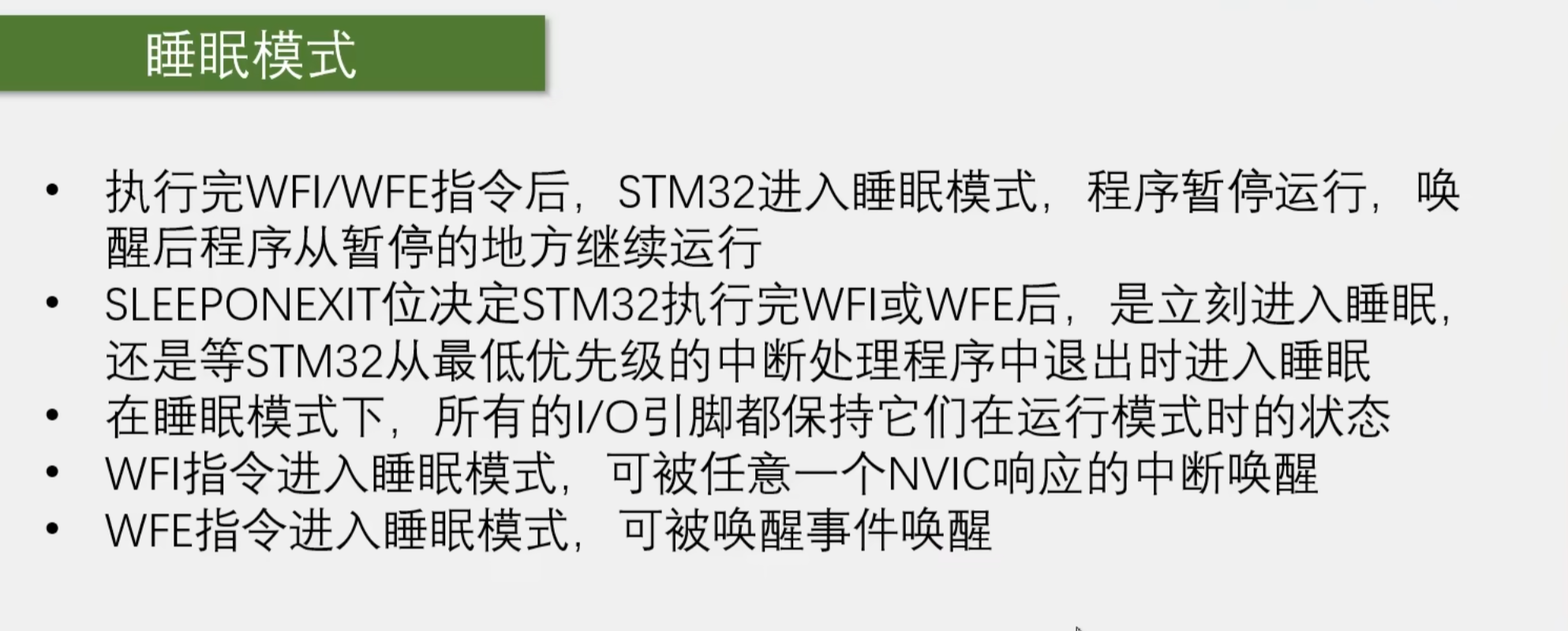

睡眠模式

停止模式

注：当退出停止模式后，程序自动用HSI时钟（8MHZ）,所以当退出停住模式后我们要手动将时钟改回HSE时钟(72MHZ)

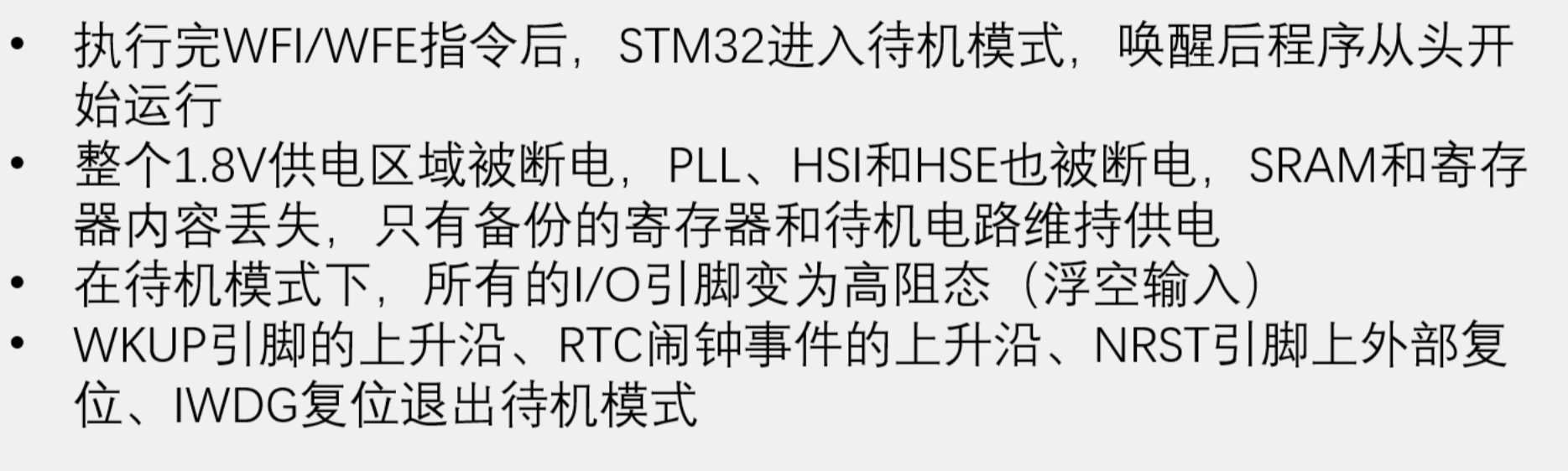

待机模式
