软件无线电-AD9361 璞致 PZSDR 软件无线电系列板卡之PZ-FL9361(FMCOMMS3)使用说明
第一章：ADI-AD936X 系列介绍

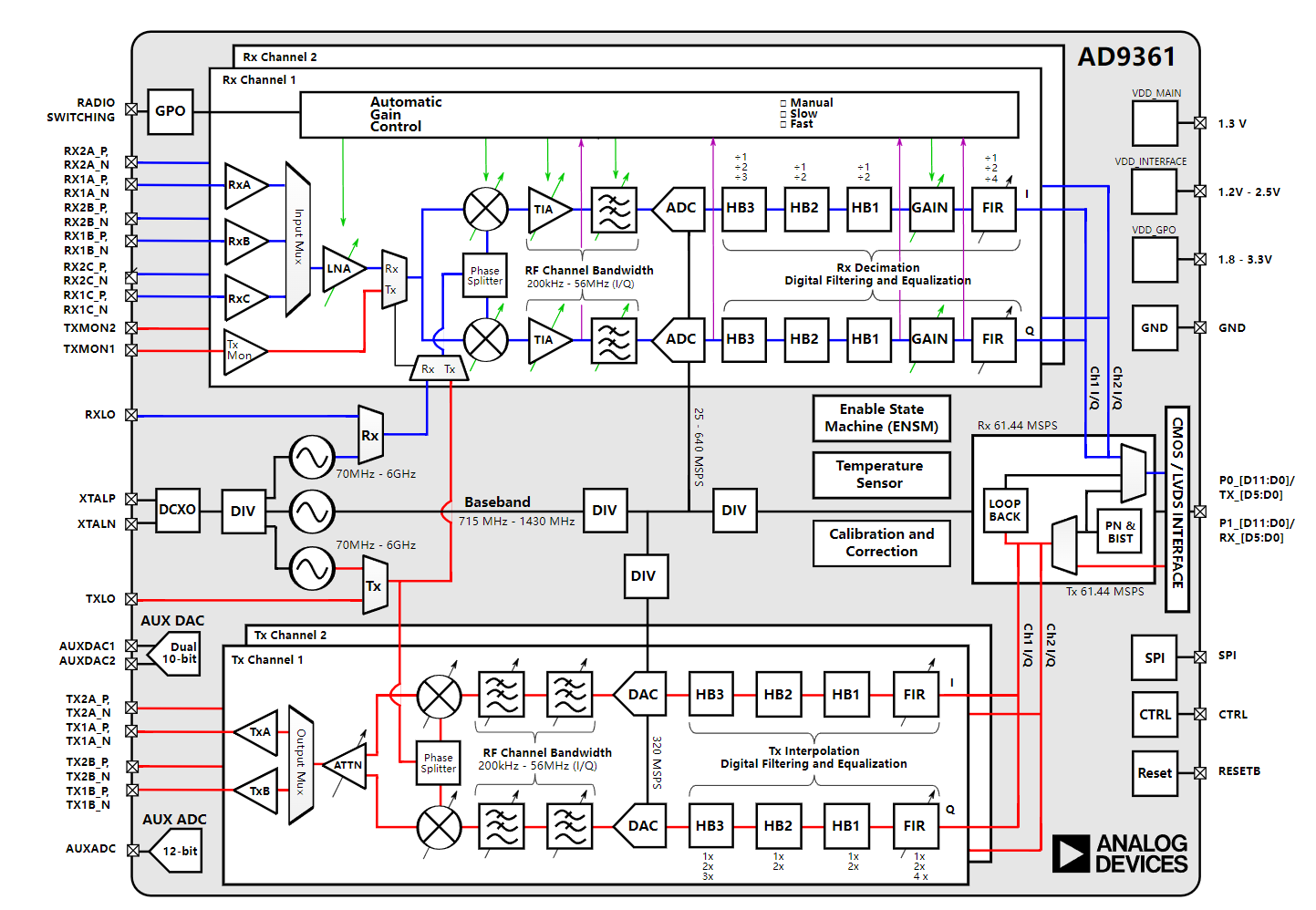

AD9361 、AD9364 和 AD9363 是高性能、高度集成的 RF Agile
Transceiver™ 。它们的可编程性和宽带能力使它们成为广泛的收发器应用的理 想选择。这些器件将 RF 前端与灵活的混合信号基带部分和集成频率合成器相 结合，通过为处理器提供可配置的数字接口来简化设计。
AD9361 和 AD9364 均在 70 MHz 至 6.0 GHz 范围内工作，而 AD9363 则在
380 MHz 至 3.8GHz 范围内工作，均涵盖大多数许可和非许可频段。
AD9361 和 AD9364 的通道带宽为 200 kHz 至 56 MHz，而 AD9363 的频率 范围为 200 kHz 至 20 MHz。AD9361 和 AD9363 都是 2 Rx、2 Tx 器件，而 AD9364 是 1 Rx、1 Tx 器件。
AD9361 和 AD9364 是高度集成的射频 (RF) 收发器，能够针对广泛的应用 进行配置。这些器件集成了在单个器件中提供所有收发器功能所需的所有 RF、 混合信号和数字模块。可编程性使该宽带收发器适用于多种通信标准，包括频 分双工 (FDD) 和时分双工 (TDD) 系统。这种可编程性还允许该器件使用单个 12 位并行数据端口、双 12 位并行数据端口或 12 位低压差分信号 (LVDS) 接 口连接到各种基带处理器 (BBP)。
AD9361 和 AD9364 还提供自校准和自动增益控制 (AGC) 系统，在变化的 温度和输入信号条件下保持高性能水平。此外，该器件包括多种测试模式，允 许系统设计人员插入测试信号并创建内部环回模式，设计人员可以使用这些模 式在原型制作期间调试他们的设计，并针对特定应用优化他们的无线电配置。
第二章：FMCOMMS3 移植

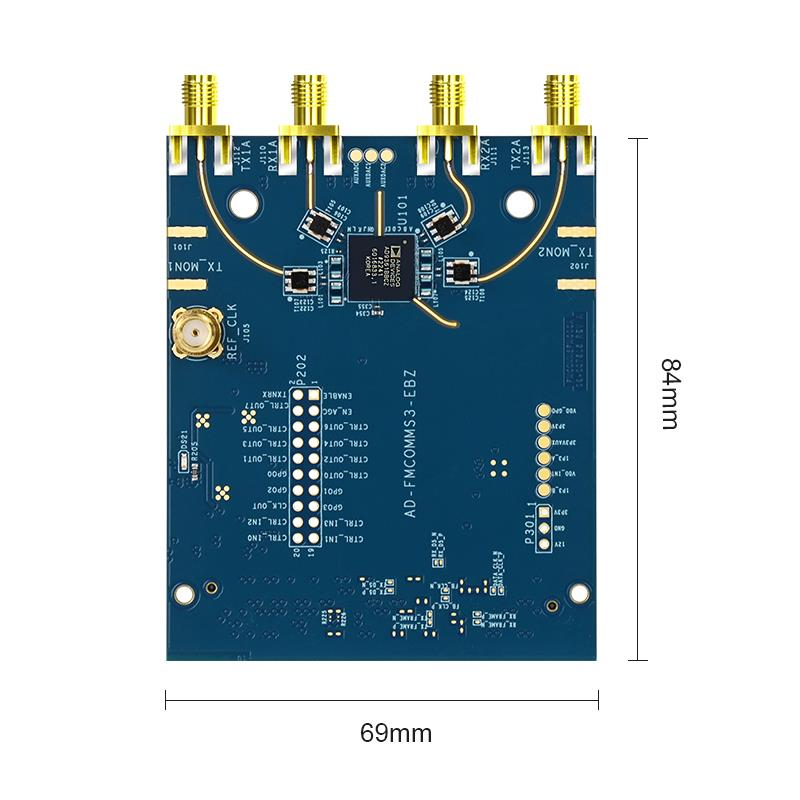

FMCOMMS3 是 AD9361 评估板，它是一款可编程且宽带的射频收发机，由射频 前端、混合信号基带部分和频率合成器组成。它的接收机本振可以工作在
70MHz 到 6GHz，发射机本振可以工作在 47MHz 到 6GHz，信道带宽支持小于 200kHz 到 56MHz。
在评估板中，每个独立的 RX 通道有三个输入(RXA/B/C)，但是从评估板的 原理图上可以看出，FMCOMMS3 只使用了其中一个输入(RXA)，其他的输入接
地。并且每个独立的 TX 通道也只使用了一个输出(TXA)。
另外，FMCOMMS3 使用FMC 接口与 FPGA 进行连接，传输数据、控制信号和检 测信号。从功能框图看出使用的是 LPC 接口。
关于 FMCOMMS3 的更多信息，可以访问 Analog Devices 官方网站获取。
实验说明：基于璞致 FPGA 板卡，运行 FMCOMMS3 嵌入式系统且与无线电软 件进行交互测试，用户可以根据购买的板卡类型选用对应的教程。
想深度研究的用户，可以查看我们提供的源文件以及去 ADI 官网上学习。
官网网址如下：https://www.analog.com/en/design-center/evaluation-
hardware-and-software/evaluation-boards-kits/eval-ad-fmcomms3- ebz.html#eb-overview
用户如果使用我们提供的源文件，请参考我们的步骤。

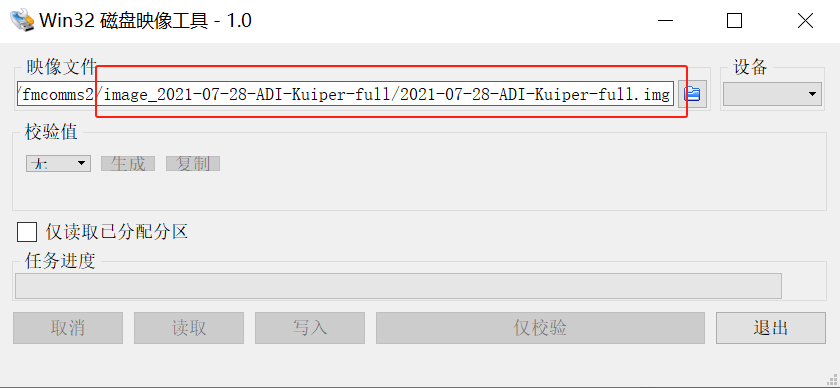

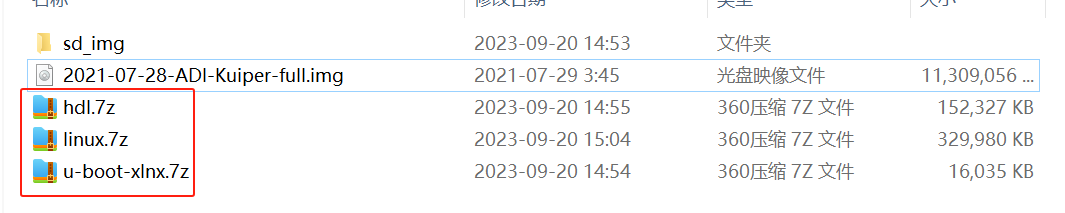

用户需要先准备一张 32G 的 SD 卡，然后用Win32 磁盘映像工具把 ADI 的镜 像烧录到 SD 卡中。
我们再把 sd_img 文件夹下的全部文件拷贝到 BOOT 盘，然后弹出 SD 卡，插 到开发板上，上电运行即可。

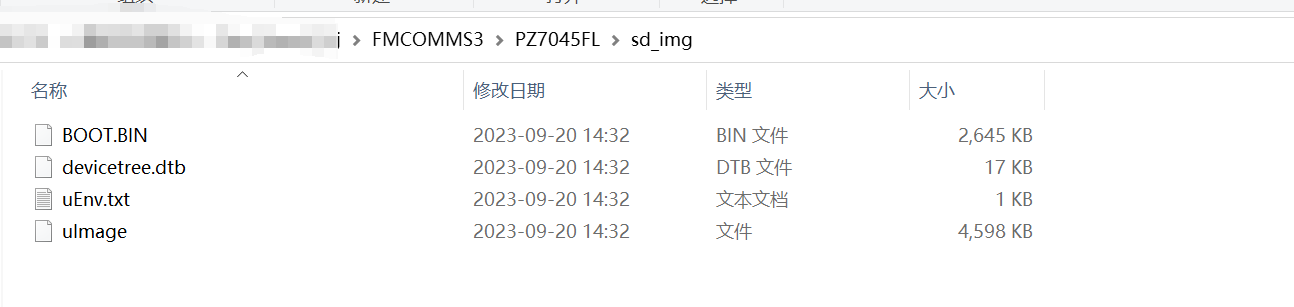

我们提供了编译好的固件，用户直接拷贝即可，sd_img 文件夹如下图：
如果用户想自己编译固件，可以参考官网的步骤，官网提供了编译的全部步 骤和流程，用户可以去查看。
官网的源文件没添加适配我们开发板的文件，我们基于官方的文件进行了修 改且源文件全部提供，用户可以基于我们修改的文件，进行编译。
官网的链接如下：
https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz

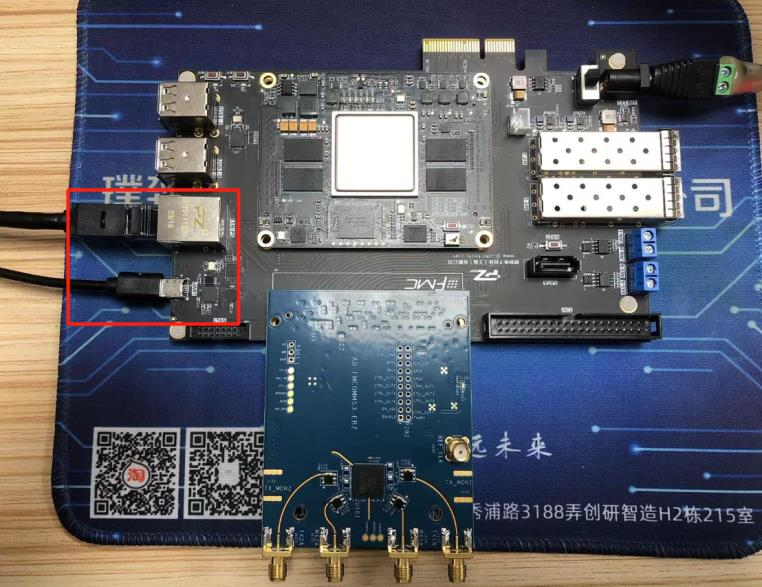

我们可以把上面生成的固件，拷贝到 SD 卡，上电运行，模块接线如下图：
登录后，设置网口 IP，ping 正常，说明网口链接正常，可以继续下面的步 骤，如下图：
我们先安装 ADI 的 win 驱动，如下图（在资料包软件文件夹中）：
驱动安装完成后，我们可以打开收音机软件（SDR#），进行功能测试
网线接到电脑上(最好关闭网络防火墙)，软件按如下连接，然后点击配置 旁边的侧三角按键，即可收听电台
说明： 1.第一次安装完驱动，运行收音机软件异常的话，可重启电脑及 SDR 硬件，重新测试下
2.收音机软件用网口链接，IP 是 192.168.1.10（电脑端需要在 192.168.1.X 网段，最好关闭防火墙）
我们再打开 ADI IIO Oscilloscope 软件，进行功能测试

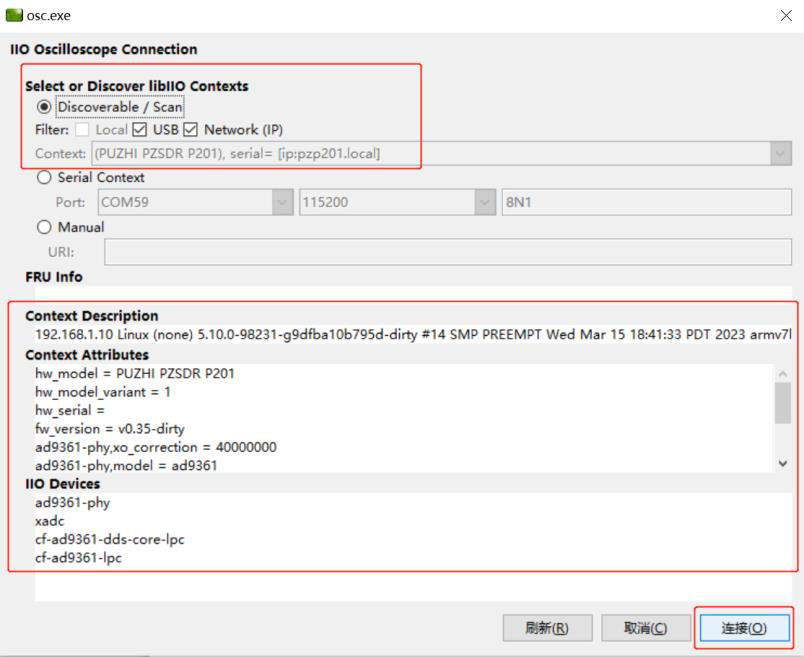

软件会自动连接 FMCOMMS3 板卡，如果没有，检查下网线
网络 IP 地址为 192.168.1.10（我们一般使用网络接口，千兆速度更快，电 脑端需要在 192.168.1.X 网段，最好关闭防火墙）

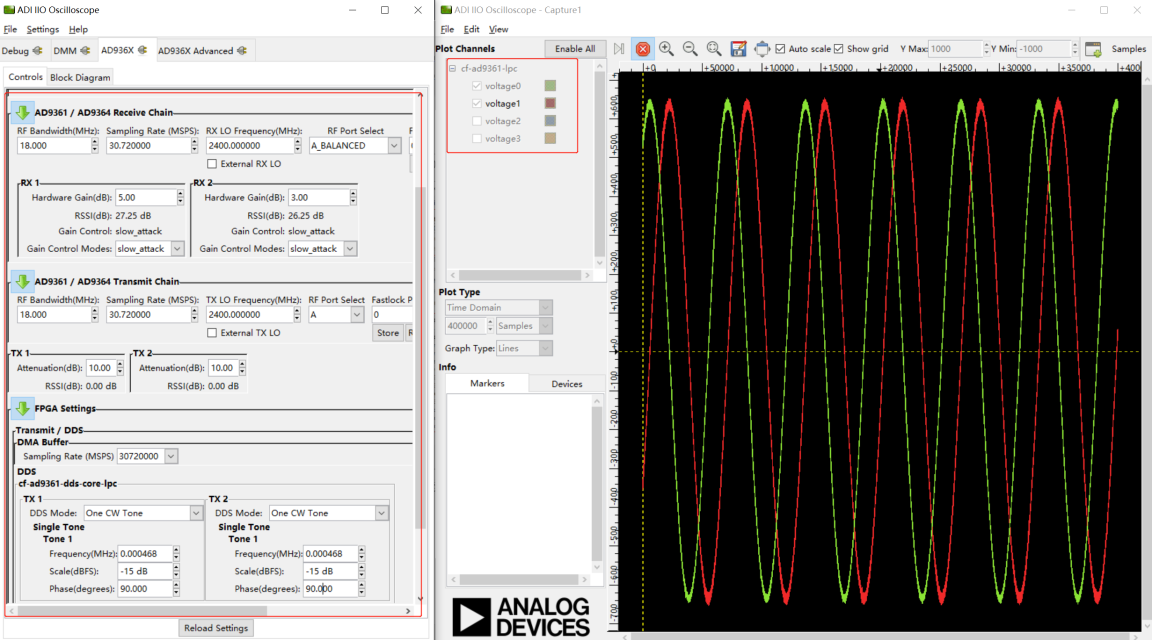

软件配置如下图，然后选择通道，打开查看收发情况 读者也可以根据实际需要，自行修改配置，进行测试
到此，FMCOMMS3 实验全部完成。
