DCA1000 AWR1843 环境安装

mmWaveStudio GUI设计用于表征和评估TI Radar器械。mmWaveStudio通过SPI向mmWave设备发送命令来配置和控制mmWave设备。使用DCA 1000 EVM或TSW 1400 EVM板捕获ADC数据，并在Matlab中处理数据，结果显示在GUI中。mmWaveStudio GUI利用C DLL和一组API通过FTDI FT 4232 H设备从GUI通信到设备。FT 4232 H是一款USB 2.0高速（480 Mb/s）转UART IC。它具有在各种工业标准串行或并行接口中配置的能力。FT 4232 H具有4个UART。其中两个具有独立配置MPSSE引擎的选项;这使得FT 4232 H能够作为两个UART/位开关端口以及两个MPSSE引擎来运行，用于模拟JTAG、SPI、I2C、位开关或其他同步串行模式。

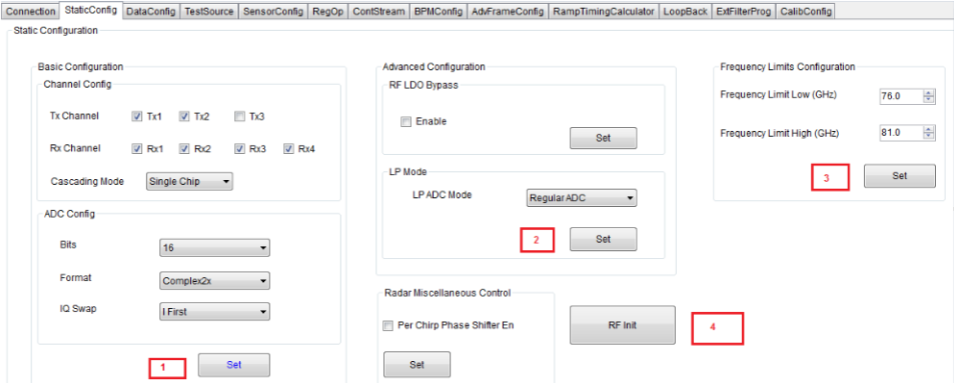

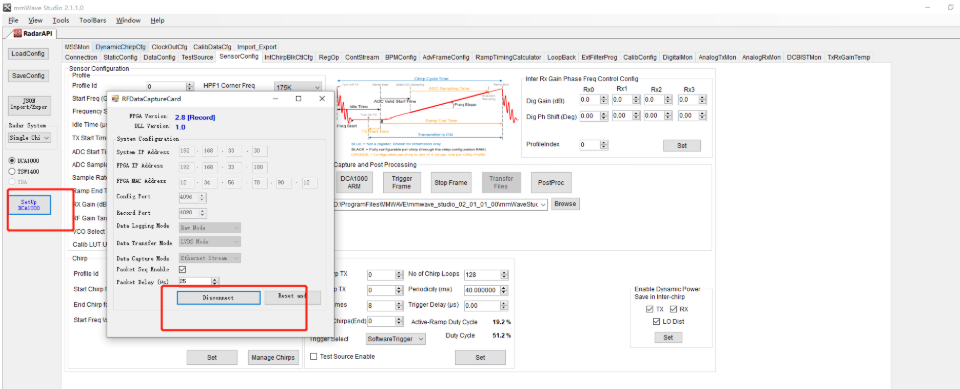

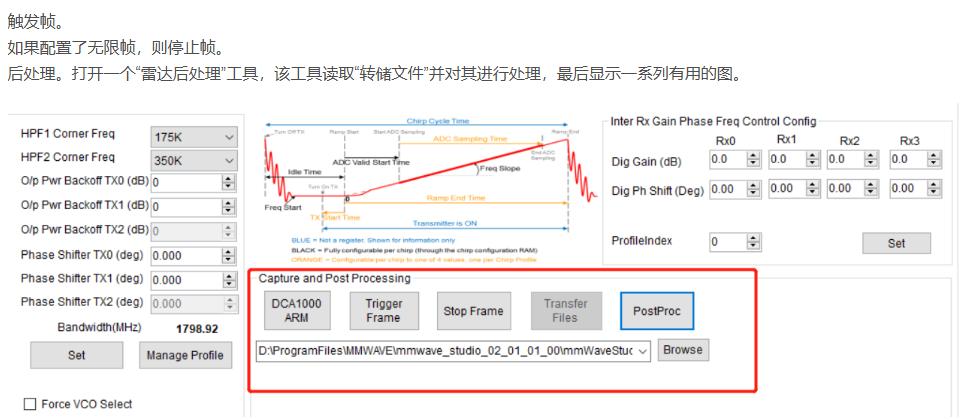

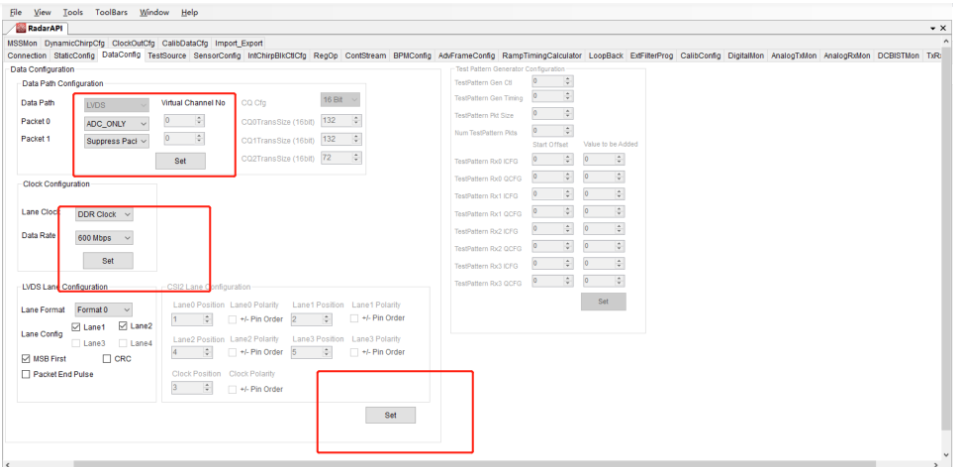

mmWaveStudio GUI的主要功能包括板控制（SOP更改、重置控制）RS232连接到设备通过RS232接口下载固件使用Radar API命令配置TI Radar设备与DCA1000 EVM或TSW1400 EVM交互以捕获原始ADC数据ADC数据的后处理和处理后数据的可视化。

mmWaveStudio 安装和启动
在启动mmWaveStudio之前，应安装以下软件:
1.从安装程序包安装mmWaveStudio
https://in.mathworks.com/supportfiles/downloads/R2015a/deployment_files/R2015
aSP1/installers/win32/MCR_R2015aSP1_win32_installer.exe

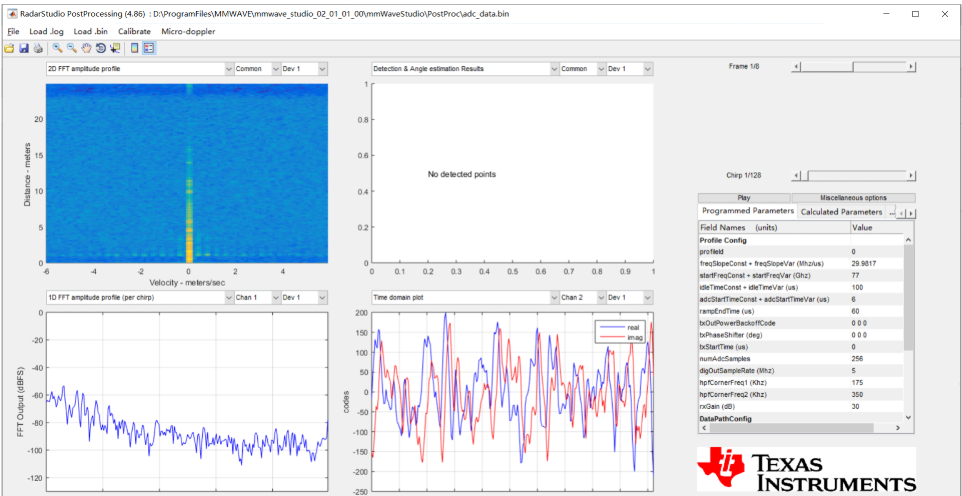

2.安装32位Matlab运行时引擎（版本8.5.1）：它用于在mmWaveStudio中运行后处理实用程序。

注意：请确保安装的Matlab运行时引擎与32位版本8.5.1完全相同

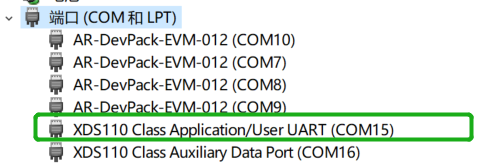

请安装FTDI驱动程序：安装了使用雷达设备所需的FTDI USB驱动程序（mmwave_studio_\mmWaveStudio\ftdi）。
注：FTDI驱动程序将在mmwavestudio安装结束时自动安装。仅当自动FTDI安装失败时，才需要执行步骤3。

4.如果使用Windows 10系统，请从链接www.example.com安装Microsoft Visual C++ 2013 Redistributable软件包https://support.microsoft.com/en-us/help/3179560

启动
1.安装完成后，GUI可执行文件和相关文件将驻留在以下目录中：C：\ti\mmwave_studio_\mmWaveStudio

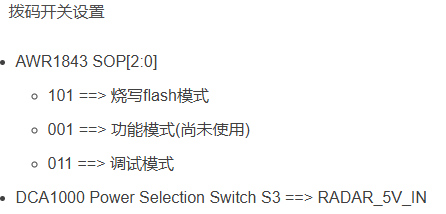

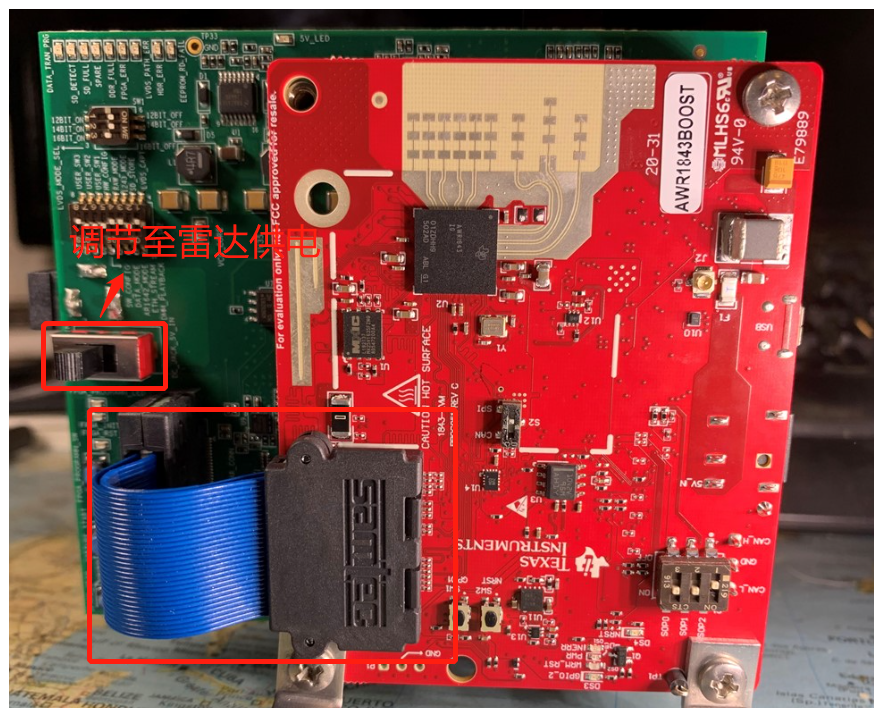

2.接通xWR1xx DevPack（或DCA1000 EVM）和xWR1xxx BOOSTEVM的电源。

注：确保DevPack/DCA 1000和AWR BOOST-EVM的上述组合首次打开mmWaveStudio时连接到PC。

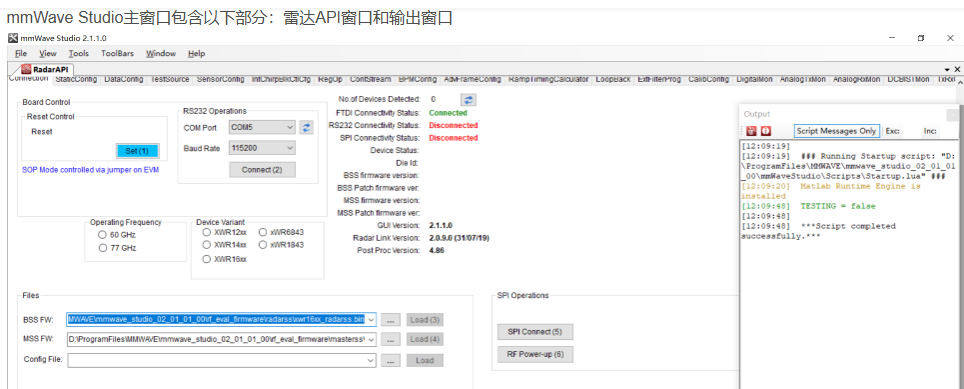

3.要启动GUI，请单击名为“mmWaveStudio.exe”的文件，该文件位于C：\ti\mmwave_studio_\mmWaveStudio\RunTime文件夹下。

NOTE: mmWave Studio should to be started in Administrator Mode

一、软件安装列表

1. MMWAVE-STUDIO: mmwave_studio_02_01_01_00_win32.exe
2. MCR_R2015aSP1_win32_installer.exe
3. ftd2xx.dll

二、安装详情

1. MMWAVE-STUDIO

MMWAVE-STUDIO可从TI官网进行下载：https://www.ti.com.cn/tool/cn/MMWAVE-STUDIO#downloads

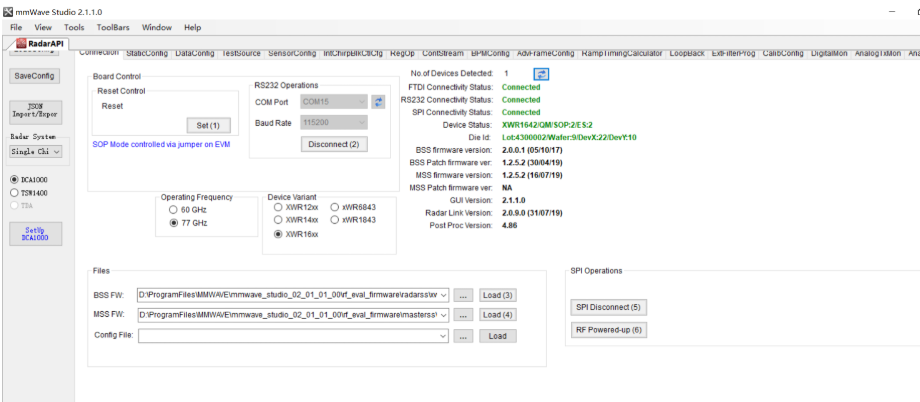

选择AWR1843对应的软件版本，如图1所示。
