LVS负载均衡群集与Keepalived高可用

前言

  在当今的互联网时代，随着业务的快速发展，用户访问量呈现爆炸式增长。为了应对这种高并发的访问需求，确保网站或应用的稳定性、可靠性和高性能，负载均衡技术应运而生。负载均衡（Load Balancing）是一种将网络流量或计算任务分配到多个服务器上的技术，旨在优化资源利用、最大化吞吐量、最小化响应时间，并避免任何单一资源的过载。
  在众多负载均衡解决方案中，LVS（Linux Virtual Server）和Keepalived凭借其高性能、高可用性和灵活性，成为了企业级应用中的热门选择。本文将深入探讨LVS的DR（Direct Routing）模式工作原理、部署步骤，以及LVS与Keepalived结合使用的群集架构，帮助读者全面理解和掌握这些关键技术。

一、LVS DR模式工作原理

1.1 数据包流向分析

  LVS的DR（Direct Routing）模式，即直接路由模式，是一种高效的四层负载均衡解决方案。其工作流程如下：

1. 客户端 → Director（负载均衡器）：客户端发送请求到VIP（虚拟IP），数据包首先到达Director Server的内核空间。
2. Director → Real Server（真实服务器）：Director判断数据包的目标IP为VIP，识别为集群服务请求。随后，Director修改数据包的目标MAC地址为Real Server的MAC地址，源MAC地址为Director Server的MAC地址，而IP地址保持不变。修改后的数据包被发送到Real Server。
3. Real Server 处理请求：Real Server接收到目标MAC地址为自己的报文，通过lo接口配置的VIP来处理请求。处理完成后，响应报文的源IP为VIP，目标IP为客户端（CIP），并直接发送给客户端，绕过Director Server。
4. 客户端接收响应：客户端直接从Real Server接收响应，无需经过Director Server，从而提高了响应速度和系统整体性能。

1.2 DR模式特点

• 同一物理网络：Director Server与Real Server必须位于同一物理网络内，以确保MAC地址的有效传递。
• IP地址灵活性：Real Server可以使用私有或公网地址，根据实际需求进行配置。
• Director角色：Director仅作为请求的入口，不承担网关的角色，减轻了其负担。
• 直接响应：所有请求经过Director进行负载均衡，但响应直接由Real Server发送给客户端，提升了效率。
• 网关限制：Real Server的网关不能指向Director Server，以避免不必要的流量经过Director。
• VIP配置：Real Server的lo接口需要配置VIP，以便正确处理目标为VIP的请求。

二、DR模式部署步骤

2.0 环境规划

2.0.1 服务器规划

• DR 服务器（负载均衡器）：192.168.10.10
• Web 服务器1（Real Server）：192.168.10.50
• Web 服务器2（Real Server）：192.168.10.40
• VIP（虚拟IP）：192.168.10.220

2.1 配置负载调度器（Director Server）

(1) 系统配置

首先，确保系统防火墙和SELinux处于关闭状态，并加载必要的模块与安装相关软件包：

systemctl stop firewalld.service
systemctl stop iptables.service
setenforce 0
modprobe ip_vs
yum -y install ipvsadm

(2) 配置虚拟IP

为Director Server配置VIP，通过创建虚拟网卡ens33:0实现：

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0
vim ifcfg-ens33:0
# 内容
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.220
NETMASK=255.255.255.255ifup ens33:0   # 开启网卡
ifconfig ens33:0    # 查看网卡

(3) 调整内核参数

优化内核参数，确保数据包的正确处理：

vim /etc/sysctl.conf
# 添加
net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
sysctl -p

(4) 配置 LVS 服务及调度

使用ipvsadm工具配置LVS服务，设置调度算法为轮询（rr），并添加Real Servers：

# 如果有报错文件不存在，需先添加规则再保存
ipvsadm-save > /etc/sysconfig/ipvsadm      # 保存导出
ipvsadm-restore < /etc/sysconfig/ipvsadm   # 恢复  systemctl start ipvsadm
ipvsadm -C
ipvsadm -A -t 192.168.10.220:80 -s rr
ipvsadm -a -t 192.168.10.220:80 -r 192.168.10.40:80 -g
ipvsadm -a -t 192.168.10.220:80 -r 192.168.10.50:80 -g
ipvsadm -ln  # 查看节点状态，Route代表DR模式

2.2 配置节点服务器（Real Server）

(1) 配置 VIP 到 lo 接口

为每个Real Server配置VIP到lo接口，确保其能正确处理目标为VIP的请求：

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
# 内容
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.220
NETMASK=255.255.255.255ifup lo:0

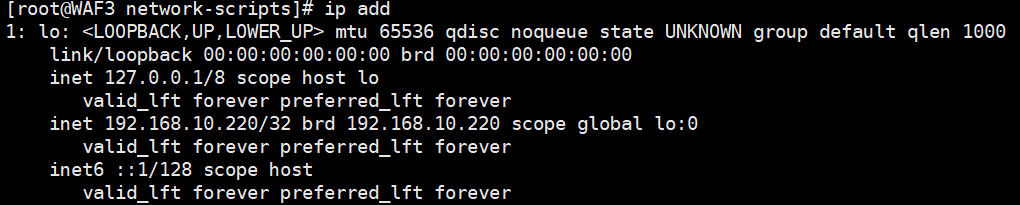

ifconfig lo:0
route add -host 192.168.10.220 dev lo:0

(2) ARP 参数调整，避免MAC冲突

调整ARP参数，防止VIP的MAC地址冲突：

vim /etc/sysctl.conf
# 添加
net.ipv4.conf.lo.arp_ignore = 1     # 禁锢路由
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
sysctl -p

(3) 安装 Web 服务

根据需求选择合适的Web服务器软件，以下为三种常见安装方式：

1. 编译安装Nginx（适用于安装量较少的情况）
2. 使用Yum安装Nginx（需epel-release源）
3. 使用Yum安装Apache（httpd）

以简单的echo方式在Web根目录下创建测试页面：

• 192.168.10.40

  echo 'this is 192.168.10.40 web01!' > /var/www/html/index.html


• 192.168.10.50

  echo 'this is 192.168.10.50 web02!' > /var/www/html/index.html


2.3 测试 LVS 群集

在客户端浏览器访问VIP地址：http://192.168.10.220/，应能轮询显示不同节点（Web服务器1和Web服务器2）的页面内容。

注意：LVS-DR模式下，用户访问http://192.168.10.220/后，下次刷新时可能会有约50秒的延迟，这是由于ARP缓存的原因。

三、LVS 面试知识点整理

3.1 LVS三种工作模式

模式	原理	优缺点
NAT（VS/NAT）	Director 改变数据包目标IP并转发，RS响应包回到Director再发客户端	优点：节点可任意OS；缺点：Director是瓶颈
DR（VS/DR）	Director 改变目标MAC地址，RS直接响应客户端	优点：Director不处理响应；缺点：节点需与Director同网段
TUN（VS/TUN）	Director 封装IP包到隧道，RS解封直接响应客户端	优点：Director不处理响应；缺点：节点需支持IP隧道

3.2 LVS调度算法

LVS支持多种调度算法，主要分为固定调度和动态调度两类：

• 固定调度：

  • rr（Round Robin）：轮询，每个RS均摊请求。
  • wrr（Weighted Round Robin）：加权轮询，权重高的RS分配更多的请求。
  • dh（Destination Hashing）：目的地址哈希分配。
  • sh（Source Hashing）：源地址哈希分配。

• 动态调度：

  • lc（Least Connections）：最少连接数。
  • wlc（Weighted Least Connections）：加权最少连接。
  • lblc（Locality-Based Least Connections）：基于地址的最少连接。

3.3 Nginx vs LVS vs HAProxy 区别

特性	Nginx	LVS (Linux Virtual Server)	HAProxy
定位	Web 服务器 + 反向代理 + 负载均衡	内核级四层负载均衡	专业负载均衡器（四层+七层）
工作层级	四层（TCP）+ 七层（HTTP/HTTPS）	四层（TCP/UDP，传输层）	四层 + 七层
性能	高（软件级，单机可达十万级并发）	极高（内核态，百万级并发）	高（接近 Nginx，但更专注负载均衡）
功能特点	- 静态资源服务 - 反向代理 - 缓存 - 支持 HTTP/HTTPS 负载均衡	- 高性能转发 - 调度算法丰富（RR、LC、SH…） - 内核态转发，几乎无性能损耗	- 专注于负载均衡 - 健康检查更强大 - 支持会话保持、SSL 卸载等
健康检查	简单（TCP/HTTP）	依赖 Keepalived 或其他工具	强大（多协议、多方式）
配置复杂度	简单	较复杂（需 ipvsadm/keepalived 配合）	中等（配置文件灵活）
适用场景	Web 代理、动静分离、中小型集群	超大规模集群、核心四层调度	高可用集群、对健康检查要求高的业务
优缺点	优点：功能多，易上手 缺点：七层性能不如 LVS/HAProxy	优点：性能最强，稳定 缺点：只能四层，配置偏复杂	优点：专业负载均衡，健康检查强 缺点：不自带 Web 服务

一句话总结：

• Nginx：轻量、全能，适合 Web 服务和中小型负载均衡。
• LVS：极致性能，适合四层超大规模集群，但功能单一。
• HAProxy：专业负载均衡器，四层+七层都行，健康检查能力最强。

四、LVS+Keepalived群集

1、概念与原理

1.1 Keepalived

Keepalived是一个基于**VRRP（Virtual Router Redundancy Protocol）**协议实现高可用性（HA）的软件。其初衷是为LVS负载均衡提供高可用方案，但随着发展，Keepalived也支持其他服务（如Nginx、MySQL等）的高可用性。

主要功能包括：

1. LVS 集群管理：管理和配置LVS负载均衡集群。
2. 节点健康检查（Health Check）：通过配置Keepalived的keepalived.conf文件，实现对LVS节点IP和相关参数的管理，自动检测并移除故障节点，同时在节点恢复后重新加入集群，确保用户访问不受影响。
3. 故障自动切换（Failover）：实现两台主机（如Master和Backup）之间的故障转移和自动切换，确保服务的持续可用性。当Master主机失效时，Backup主机自动接管其所有工作，包括VIP资源及相关服务；当Master恢复后，可根据配置自动或手动接管回原工作。
4. 高可用 VIP（虚拟 IP）接管：通过VRRP协议，实现VIP在Master和Backup之间的自动切换与接管，保证服务的连续性。

1.2 VRRP 工作原理

VRRP（Virtual Router Redundancy Protocol）是一种用于实现默认网关冗余的协议，其工作原理如下：

• MASTER 节点：定期发送心跳（通告）给BACKUP节点，表明其存活状态。
• BACKUP 节点：若在一定时间内未收到MASTER节点的心跳，则认为MASTER失效，进而接管VIP，成为新的MASTER。
• MASTER 恢复：当原MASTER节点恢复正常时，可以根据配置选择是否重新接管VIP（抢占模式）或保持BACKUP状态（非抢占模式）。
• 默认多播地址：224.0.0.18
• 优先级决定 MASTER 节点：优先级数值越大，越有可能成为MASTER节点。

1.3 Keepalived 主要模块

模块	功能
core	核心进程、配置文件加载解析
vrrp	VRRP 协议实现，高可用
check	健康检查，支持 TCP/HTTP/脚本检查

2、脑裂问题与防护

2.1 脑裂（Split Brain）

脑裂是指在高可用（HA）系统中，两个节点（如Master和Backup）由于失去心跳连接，均认为对方已失效，进而各自独立运行，导致系统分裂为两个独立的个体。这种情况可能引发以下后果：

• 共享资源冲突：两个节点同时尝试控制共享资源，导致资源争夺。
• 数据损坏：如数据库等共享存储被同时读写，导致数据不一致或损坏。

形象比喻：如同“裂脑人”一样，两个节点争抢“共享资源”和“应用服务”，可能导致严重后果，如共享资源被瓜分、服务无法正常运行，或同时读写共享存储导致数据损坏。

2.2 脑裂原因

1. 心跳线故障：心跳线（如专用网络线）断开、老化或损坏，导致节点间无法正常通信。
2. 网卡/驱动故障：网卡硬件或驱动程序出现问题，导致IP配置冲突或通信异常。
3. 心跳网络设备故障：连接心跳线的设备（如交换机、网卡）出现故障。
4. 仲裁机器异常：用于仲裁的第三方设备或服务出现问题，无法正确判断节点状态。
5. 防火墙阻挡 VRRP：节点上开启的防火墙（如iptables）阻止了VRRP心跳消息的传输。
6. 配置不一致：同一VRRP实例的配置参数（如virtual_router_id、优先级、实例名）在Master和Backup节点上不一致。
7. vrrp实例名字不一致、优先级一致：VRRP实例名称或优先级配置错误，导致选举异常。

2.3 防护策略

为防止脑裂的发生，可以采取以下防护措施：

• 双心跳线冗余：配置多条心跳线，采用双线或多线冗余，减少心跳线单点故障的可能性，降低脑裂发生的概率。
• 磁盘锁（锁定共享资源）：由当前服务节点锁定共享磁盘资源，防止脑裂时对方节点抢占资源。然而，若占用资源的一方未主动解锁，后备节点将无法接管资源。为此，可设计“智能”锁机制，如仅在检测到所有心跳线断开时启用磁盘锁，避免误操作。
• 仲裁机制（Ping 参考 IP）：设置一个参考IP（如网关IP），当心跳线完全断开时，两个节点分别Ping参考IP。若某一节点无法Ping通参考IP，则认为本端网络链路故障，主动放弃竞争，让能够Ping通参考IP的一端继续提供服务。更为保险的做法是，Ping不通参考IP的一方自动重启，释放可能占用的共享资源。
• 脚本监控报警：通过自定义脚本实时监控节点状态与网络连接，发现异常时及时报警，便于管理员快速响应与处理。

3、部署步骤

3.1 环境准备

• 主 DR（MASTER）：192.168.10.10
• 备 DR（BACKUP）：192.168.10.30
• VIP：192.168.10.220
• Web 节点：
  • 192.168.10.40
  • 192.168.10.50
• 客户端：192.168.10.1

3.2 安装与配置 LVS + Keepalived

3.2.1 DR 服务器操作

在主DR（192.168.10.10）和备DR（192.168.10.30）上执行以下操作：

systemctl stop firewalld
setenforce 0
yum -y install ipvsadm keepalived
modprobe ip_vs
cat /proc/net/ip_vs  # 检查模块是否加载成功

3.2.2 配置 Keepalived

编辑Keepalived的配置文件/etc/keepalived/keepalived.conf，以下为关键配置示例：

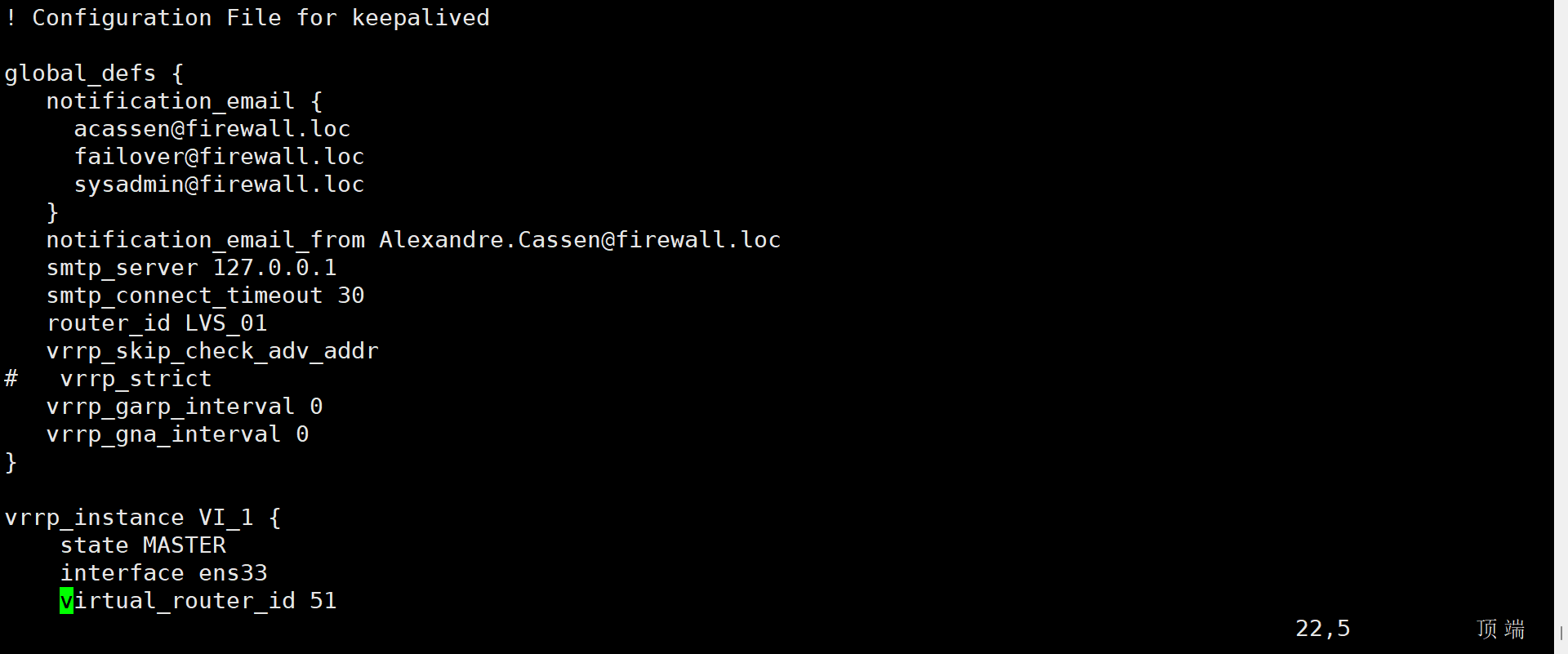

global_defs {router_id LVS_01        # MASTER 为 LVS_01，BACKUP 为 LVS_02smtp_server 127.0.0.1

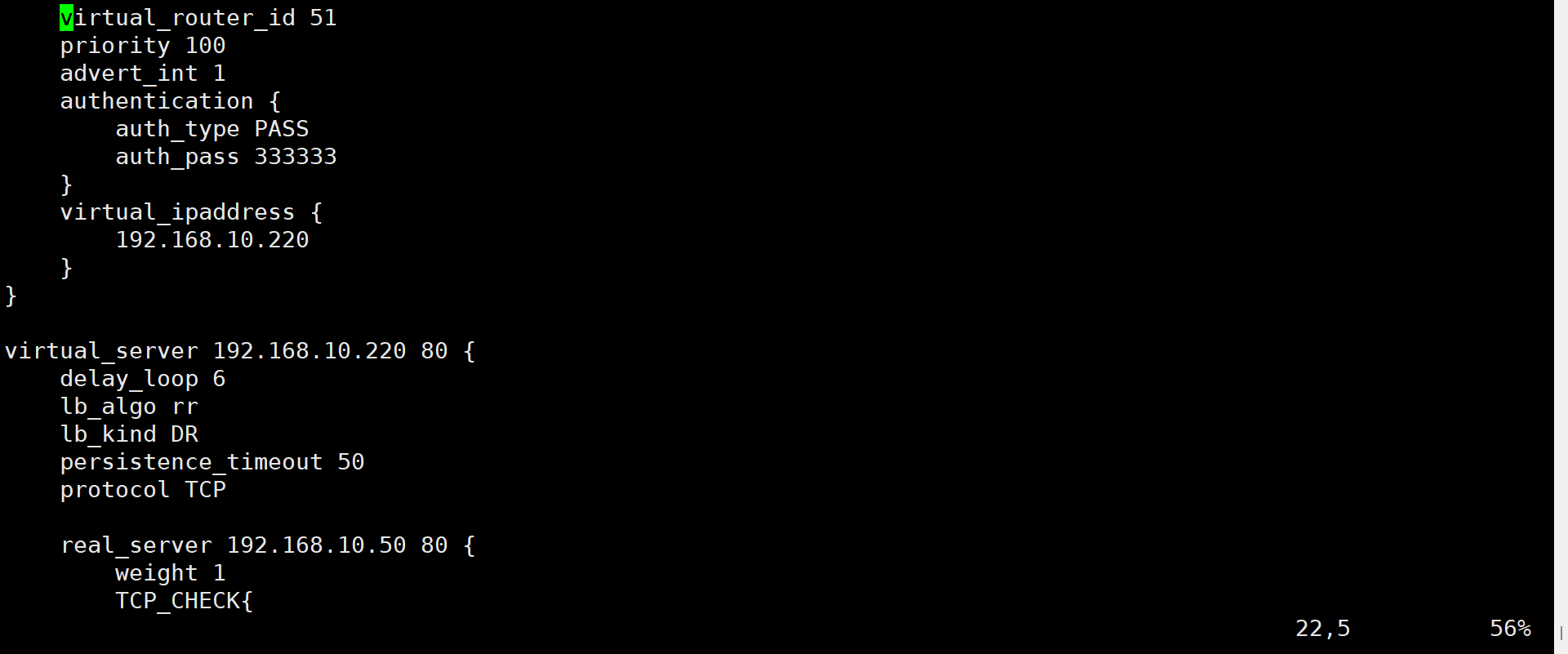

}vrrp_instance VI_1 {state MASTER            # BACKUP 节点写 BACKUPinterface ens33virtual_router_id 10priority 100            # MASTER 高于 BACKUPadvert_int 1authentication {auth_type PASSauth_pass abc123}virtual_ipaddress {192.168.10.220}

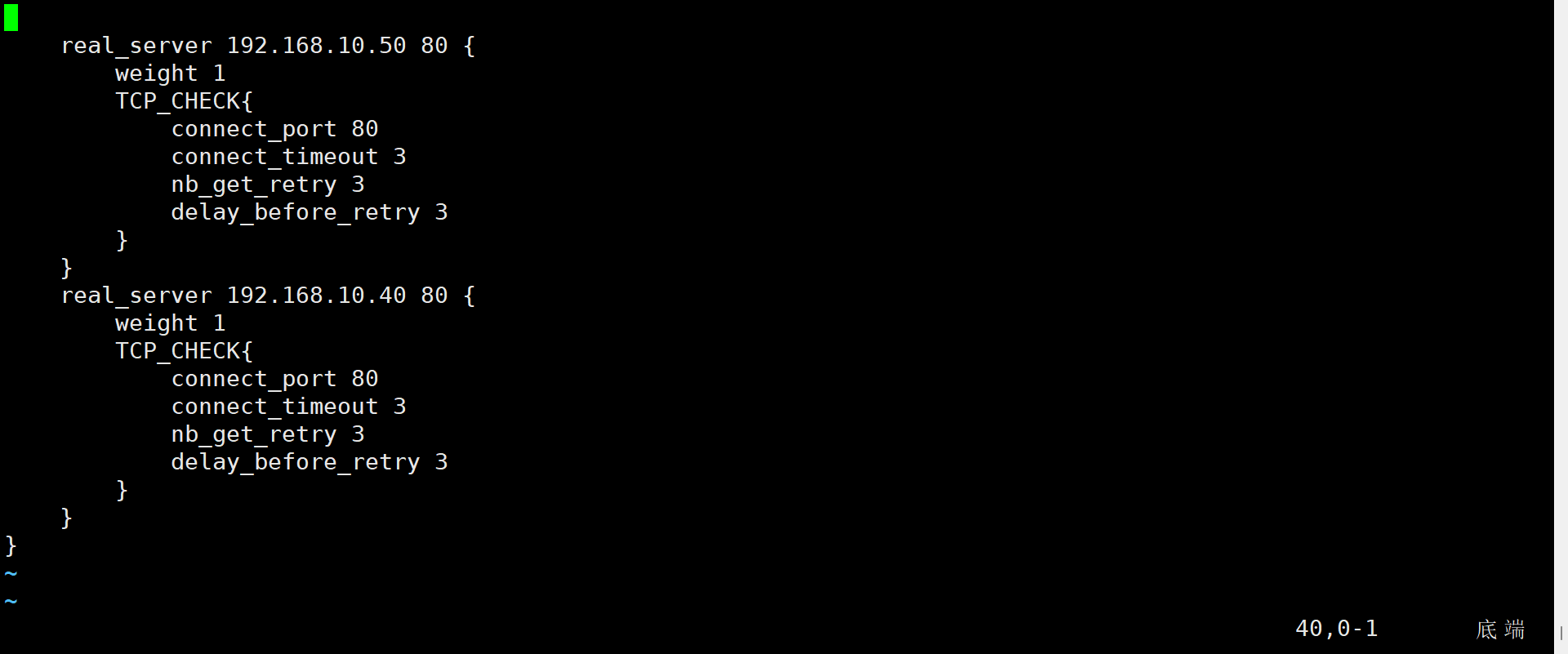

}virtual_server 192.168.10.220 80 {delay_loop 6lb_algo rrlb_kind DRpersistence_timeout 50protocol TCPreal_server 192.168.10.40 80 {weight 1TCP_CHECK {connect_port 80connect_timeout 3nb_get_retry 3delay_before_retry 3}}real_server 192.168.10.50 80 {weight 1TCP_CHECK {connect_port 80connect_timeout 3nb_get_retry 3delay_before_retry 3}}
}

配置说明：

• global_defs：定义全局参数，如router_id，MASTER和BACKUP节点应设置为不同的值（如LVS_01和LVS_02）。
• vrrp_instance VI_1：定义VRRP实例，设置节点角色（MASTER或BACKUP）、监听接口、虚拟路由ID、优先级、认证信息和虚拟IP地址。
• virtual_server：定义虚拟服务器，设置负载均衡算法（如rr）、调度类型（如DR）、持久化超时时间、协议类型（如TCP）及后端真实服务器（Real Servers）的健康检查配置。

VIP 配置

在主DR上配置VIP的虚拟网卡ens33:0：

vim /etc/sysconfig/network-scripts/ifcfg-ens33:0
# 内容
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.220
NETMASK=255.255.255.255

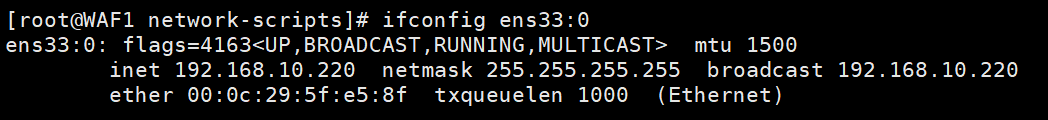

ifup ens33:0   # 开启网卡

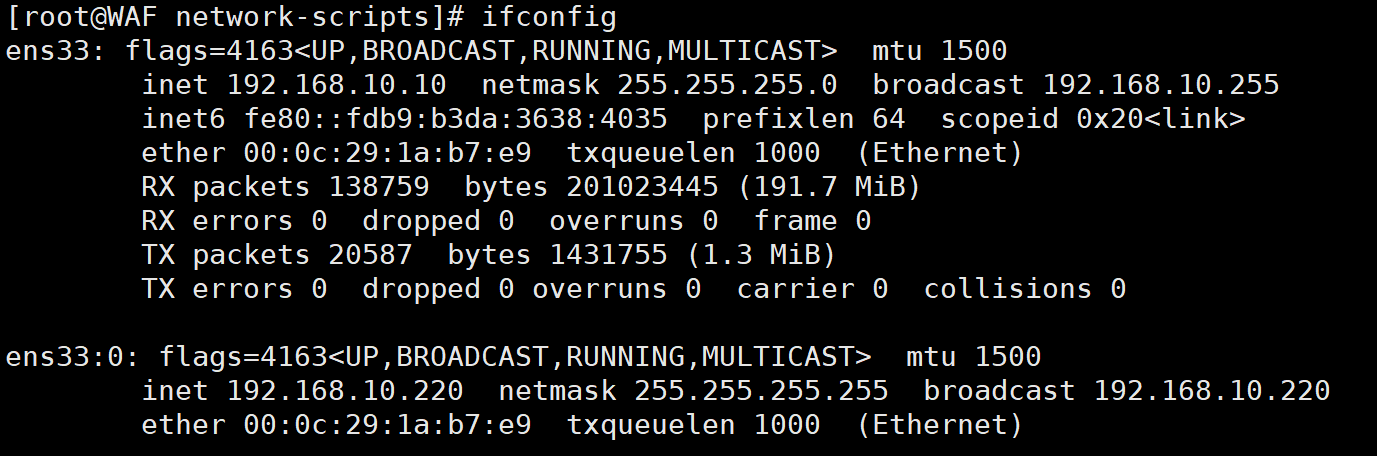

# ifconfig ens33:0    # 查看网卡配置

重启网络服务

确保VIP配置生效：

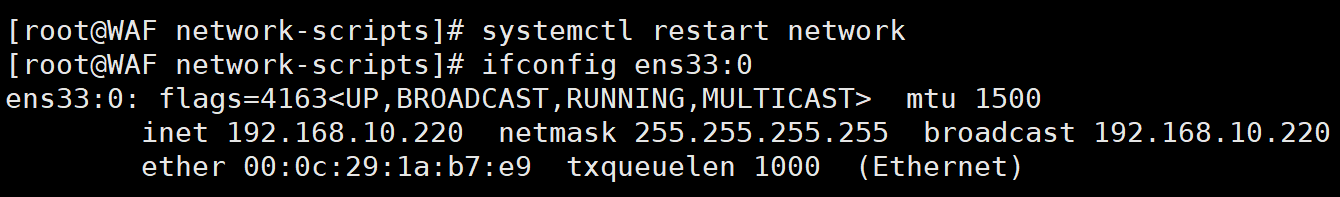

systemctl restart network
ifup ens33:0

启动服务

启动Keepalived和ipvsadm服务，并查看VIP及LVS配置：

systemctl start keepalived
ip addr  # 查看 VIP 是否生效
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm
ipvsadm -ln  # 查看 LVS 配置

内核参数优化

优化内核参数，确保数据包的正确处理：

vim /etc/sysctl.conf
# 添加

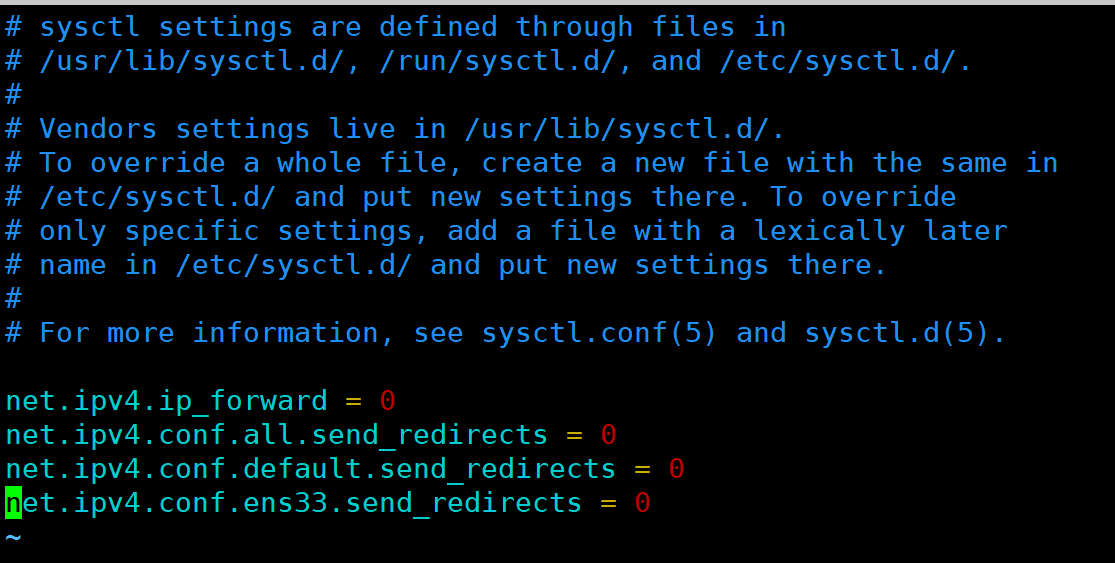

net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
sysctl -p

3.3 配置 Web 节点

在每个Web节点（192.168.10.40和192.168.10.50）上执行以下配置：

systemctl stop firewalld
setenforce 0
yum -y install httpd
systemctl start httpd
# 创建测试页面
echo 'this is kgc web!' > /var/www/html/index.html  # 192.168.10.40
echo 'this is benet web!' > /var/www/html/index.html  # 192.168.10.50
# 配置 VIP 到 lo:0
vim /etc/sysconfig/network-scripts/ifcfg-lo:0
# 内容
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.220
NETMASK=255.255.255.255
service network restart
ifup lo:0
route add -host 192.168.10.220 dev lo:0
# 调整 ARP 参数
vim /etc/sysctl.conf
# 添加

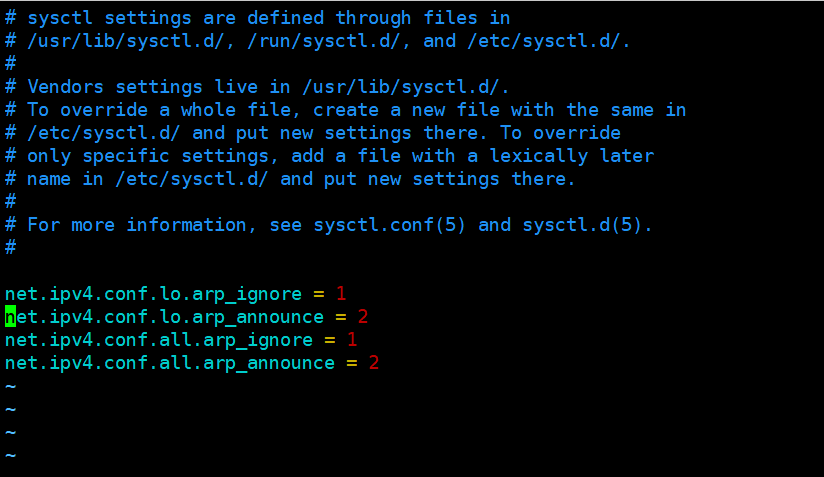

net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
sysctl -p

配置说明：

• 安装并启动Web服务：使用Apache（httpd）作为Web服务器，创建简单的测试页面。
• 配置VIP到lo:0：为每个Web节点配置VIP到lo接口的别名lo:0，并设置相应的路由，确保目标为VIP的请求被正确处理。
• 调整ARP参数：防止VIP的MAC地址冲突，确保只有当前处理请求的节点响应VIP的ARP请求。

3.4 测试

1. 客户端访问 VIP

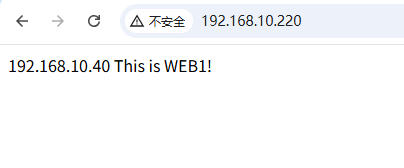

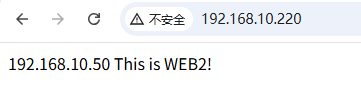

   在客户端浏览器访问VIP地址：http://192.168.10.220/，应能轮询显示不同Web节点（192.168.10.40和192.168.10.50）的测试页面内容。

2. 模拟故障切换

   • 停止 MASTER Keepalived

  在主DR（192.168.10.10）上停止Keepalived服务，观察BACKUP节点（192.168.10.30）是否成功接管VIP。

systemctl stop keepalived

• 观察 BACKUP 节点

  确认BACKUP节点是否成功接管VIP，并继续提供服务。

• 恢复 MASTER

  重新启动主DR上的Keepalived服务，观察VIP是否根据配置的抢占模式（默认是抢占）回归到MASTER节点，或保持在BACKUP节点（如果配置为非抢占模式）。

     systemctl start keepalived

 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/94ce053e24fc4fa19eaa4a2d33328011.png)

3.5 小结与注意事项

项目	注意点
VIP配置	DR节点配置VIP的虚拟网卡（如ens33:0），Web节点配置VIP的lo:0接口。
抢占模式	默认情况下，MASTER节点恢复后会抢回VIP。如果希望MASTER恢复后不自动抢回VIP，可以在配置中设置nopreempt参数，启用非抢占模式。
健康检查	Keepalived支持TCP/HTTP等健康检查方式，能够自动检测并移除故障节点，确保流量只被调度到健康的Real Servers。
防火墙	确保Firewalld等防火墙服务关闭或正确配置，允许VRRP心跳消息的传输，通常需要允许多播地址224.0.0.18的通信。
脑裂防护	为防止脑裂的发生，建议采取双心跳线冗余、磁盘锁、仲裁机制及脚本监控等防护策略，确保高可用系统的稳定与可靠。

结语

  通过本文的详细介绍，相信您对LVS的DR模式工作原理、部署步骤以及LVS与Keepalived结合实现高可用负载均衡群集有了全面的了解。LVS作为一款高性能的四层负载均衡解决方案，结合Keepalived的强大高可用性管理功能，能够为企业级应用提供稳定、高效的服务保障。
  在实际部署过程中，需根据具体业务需求与网络环境，合理配置各个组件，确保系统的可靠性与性能。此外，持续监控与优化也是保障系统
