Rocky9.0去堆叠双发arp(支持“ARP 广播双发”)

news 2025/9/12 8:36:13

摘要

在去堆叠/MLAG 场景下，默认 bonding 只会以单口回复 ARP，另一台交换机收不到 ARP Reply。本文在 Linux bonding 驱动中增加参数 arp_broadcast_mode，当开启时对 ARP 包临时切换到 广播模式，实现双口同时发 ARP Reply。文内提供可直接套用的补丁与完整编译、替换、验证流程，并覆盖常见坑位（Module.symvers 不匹配、Secure Boot、NetworkManager/ifcfg、sshd OpenSSL 版本错配等）。

基础信息

  • OS：Rocky Linux 9.0（RHEL 9 系列适用）

  • 内核：5.14.0-70.13.1.el9_0.x86_64

  • bonding 模式：mode=6（balance-alb，其他模式同理）

  • 构建工具：gcc make bison flex elfutils-libelf-devel openssl-devel perl kernel-devel kernel-headers

关键点：运行内核版本必须与kernel-devel 版本一致，否则会出现 Module.symvers missing / undefined symbol 等问题。

一、环境准备

1. 确认内核版本

uname -r

例如：5.14.0-70.13.1.el9_0.x86_64

2. 安装依赖工具链

dnf install -y gcc make bison flex elfutils-libelf-devel \openssl-devel perl

注：依据实际情况，如有其他依赖正常安装即可。 PS：最好直接报报错给大模型，输出命令执行就行。

3. 安装内核开发包（必须和 uname -r 一致）

dnf download --source kernel-$(uname -r) rpm -ivh kernel-*.src.rpm

如果下载的不对dnf，你就要手动安装如下三个包。

rpm -ivh kernel-5.14.0-70.13.1.el9_0.src.rpm
rpm -ivh kernel-devel-5.14.0-70.13.1.el9_0.x86_64.rpm
rpm -ivh kernel-headers-5.14.0-70.13.1.el9_0.x86_64.rpm

 源码安装后会解压到：

ls ~/rpmbuild/BUILD/kernel-<version>/

其实就是安装这三个包，如果你看到安装的不是， 那你就自己下载就行。

https://dl.rockylinux.org/stg/rocky/9.0-sources-only/tree/Packages/k/kernel-5.14.0-70.13.1.el9.src.rpm

https://downloads.rockylinux.org/vault/rocky/9.0/devel/x86_64/kickstart/Packages/k/kernel-devel-5.14.0-70.13.1.el9_0.x86_64.rpm

https://downloads.rockylinux.org/vault/rocky/9.0/devel/x86_64/kickstart/Packages/k/kernel-headers-5.14.0-70.13.1.el9_0.x86_64.rpm

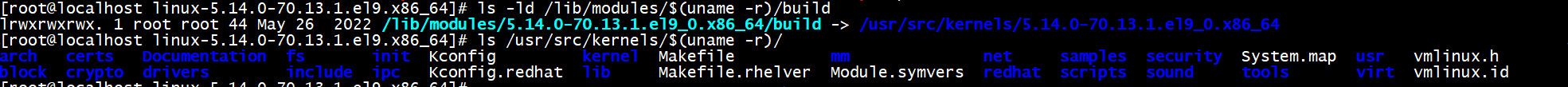

验证：

ls -ld /lib/modules/$(uname -r)/build
ls /usr/src/kernels/$(uname -r)/

正常会看到对应源码目录存在。

二、补丁说明（新增模块参数 + 仅对 ARP 强制临时广播）

思路：

  1. 在 bond_main.c 中新增可控参数：

/* ---- ARP broadcast extension ---- */
static int arp_broadcast_mode = 0;
module_param(arp_broadcast_mode, int, 0644);
MODULE_PARM_DESC(arp_broadcast_mode,"broadcast ARP packet to all slaves, 0=off(default), 1=on.");

2.在 __bond_start_xmit() 函数里，仅当是 ARP 且开关=1 时，将 switch (BOND_MODE(bond)) 动态替换为 BOND_MODE_BROADCAST，从而实现仅对 ARP双发。对其他报文不影响原有模式。

    三、开始打补丁（适配 RHEL9 5.14 源码）

    文件路径：~/rpmbuild/BUILD/kernel-<version>/drivers/net/bonding/bond_main.c
    说明：上下文行适配 RHEL9 5.14；若行号有偏差，可采用“手工改动”或下文“一键 sed”方案。

    我测试的路径：/root/rpmbuild/BUILD/kernel-5.14.0-70.13.1.el9_0/linux-5.14.0-70.13.1.el9.x86_64/drivers/net/bonding

    增加1：打开之后放在include部分第一行就行

    #include <linux/moduleparam.h>

    增加2：放在#include部分最后就行。

    /* ---- ARP broadcast extension ---- */
static int arp_broadcast_mode = 0;
module_param(arp_broadcast_mode, int, 0644);
MODULE_PARM_DESC(arp_broadcast_mode,"broadcast ARP packet to all slaves, 0=off(default), 1=on.");

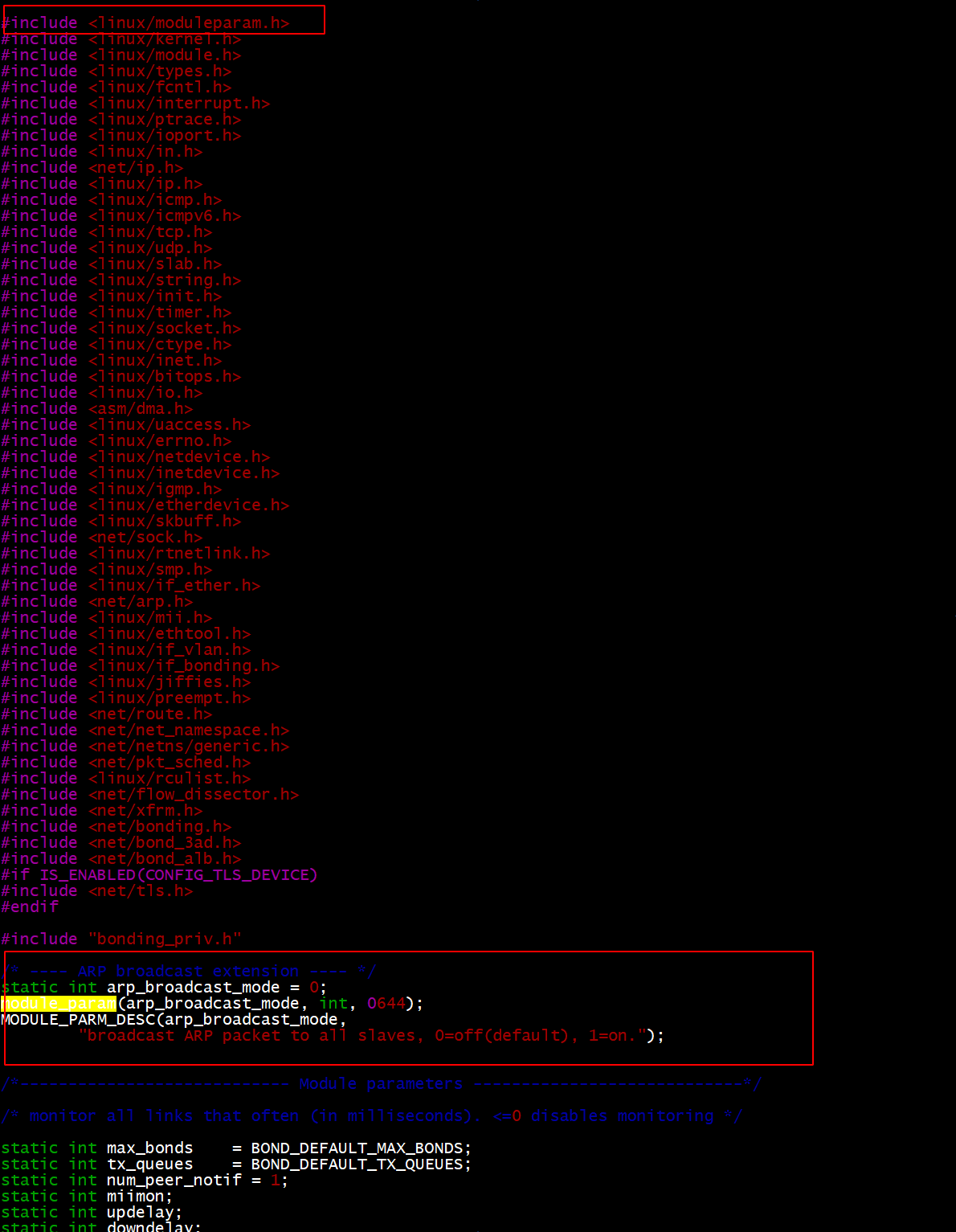

    在我的测试里， 我把#include <linux/moduleparam.h> 放在了首行，如图：

    增加3：检索 __bond_start_xmit部分，

    注意，+号是增加的内容， +号不用复制。-号部分是删除的。

    static netdev_tx_t __bond_start_xmit(struct sk_buff *skb, struct net_device *dev){struct bonding *bond = netdev_priv(dev);
+
+       /* ARP-only broadcast trigger */
+       bool is_arp = (vlan_get_protocol(skb) == cpu_to_be16(ETH_P_ARP));
+       bool do_bcast = arp_broadcast_mode && is_arp;if (bond_should_override_tx_queue(bond) &&!bond_slave_override(bond, skb))return NETDEV_TX_OK;#if IS_ENABLED(CONFIG_TLS_DEVICE)if (skb->sk && tls_is_sk_tx_device_offloaded(skb->sk))return bond_tls_device_xmit(bond, skb, dev);#endif
-       switch (BOND_MODE(bond)) {
+       switch (do_bcast ? BOND_MODE_BROADCAST : BOND_MODE(bond)) {case BOND_MODE_ROUNDROBIN:return bond_xmit_roundrobin(skb, dev);case BOND_MODE_ACTIVEBACKUP:

    如果补丁由于上下文差异无法直接打入，建议手工按“三处改动”完成：①在 include 区增加 #include <linux/moduleparam.h>；②在全局参数区增加 arp_broadcast_mode 参数；③在 __bond_start_xmit() 里加 is_arp/do_bcast 并替换 switch。

    四、（可选）一键 sed 注入脚本

    在源码根目录（Makefile 所在处）执行：

    # 1) 确保引入 moduleparam 头（若已有不会重复）
grep -q 'linux/moduleparam.h' drivers/net/bonding/bond_main.c || \sed -i '/#include <linux\/preempt.h>/a #include <linux/moduleparam.h>' drivers/net/bonding/bond_main.c# 2) 在 "bonding_priv.h" 之后插入参数块（若已存在请忽略）
awk '
/#include "bonding_priv.h"/ && !done {print;print "";print "/* ---- ARP broadcast extension ---- */";print "static int arp_broadcast_mode = 0;";print "module_param(arp_broadcast_mode, int, 0644);";print "MODULE_PARM_DESC(arp_broadcast_mode,";print "        \"broadcast ARP packet to all slaves, 0=off(default), 1=on.\");";print "";done=1; next
}1' drivers/net/bonding/bond_main.c > .bond_main.c.new && mv .bond_main.c.new drivers/net/bonding/bond_main.c# 3) 在 __bond_start_xmit() 中插入 is_arp/do_bcast（若已插过会失败，忽略即可）
sed -i '/struct bonding \*bond = netdev_priv(dev);/a \ \ \ \ bool is_arp = (vlan_get_protocol(skb) == cpu_to_be16(ETH_P_ARP));\n\ \ \ \ bool do_bcast = arp_broadcast_mode && is_arp;' drivers/net/bonding/bond_main.c# 4) 仅替换 __bond_start_xmit() 中的第一个 switch
awk 'BEGIN{infunc=0; depth=0}/static netdev_tx_t __bond_start_xmit\(struct sk_buff \*skb, struct net_device \*dev\)/{infunc=1}{if(infunc && $0 ~ /switch \(BOND_MODE\(bond\)\) \{/ && !done){sub(/switch \(BOND_MODE\(bond\)\) \{/, "switch (do_bcast ? BOND_MODE_BROADCAST : BOND_MODE(bond)) {"); done=1}print}/{/{if(infunc) depth++}/}/{if(infunc){depth--; if(depth==0) infunc=0}}
' drivers/net/bonding/bond_main.c > .bond_main.c.new && mv .bond_main.c.new drivers/net/bonding/bond_main.c

    五、编译 bonding 模块

    1）我们在第一步环境准备时已经安装好相关源码包了

    2）进入源码目录并构建（外部构建，确保符号版本匹配）

    cd ~/rpmbuild/BUILD/kernel-5.14.0-70.13.1.el9_0/linux-5.14.0-70.13.1.el9.x86_64# 使用当前运行内核的配置
cp -v /boot/config-$(uname -r) .config
yes "" | make olddefconfig# 准备头文件（只有第一次需要）
make prepare && make modules_prepare# 用匹配内核的 build 来编译指定子目录模块（推荐）
make -C /lib/modules/$(uname -r)/build M=$PWD/drivers/net/bonding clean
make -C /lib/modules/$(uname -r)/build M=$PWD/drivers/net/bonding modules -j"$(nproc)"

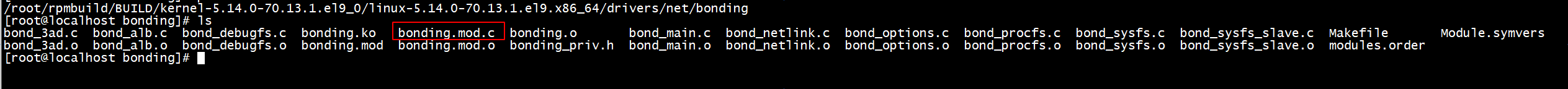

    产物：drivers/net/bonding/bonding.ko

    提示 “Skipping BTF generation … vmlinux 不在” 不影响加载。

    六、部署并让系统优先用自编译模块

    方案 A（推荐）：放到 weak-updates 并覆盖 modprobe 安装行为

    # 放置新模块
mkdir -p /lib/modules/$(uname -r)/weak-updates/bonding/
cp -v drivers/net/bonding/bonding.ko /lib/modules/$(uname -r)/weak-updates/bonding/
depmod -a# 持久化默认参数（开启双发）
echo 'options bonding arp_broadcast_mode=1' > /etc/modprobe.d/bonding.conf# 强制 modprobe 始终加载我们这份（避免回退到内置 .xz）
cat >/etc/modprobe.d/override-bonding.conf <<'EOF'
install bonding /sbin/insmod /lib/modules/$(uname -r)/weak-updates/bonding/bonding.ko $CMDLINE_OPTS
EOF

    之后 modprobe bonding 会优先加载我们放在 weak-updates 的模块。

    Secure Boot 提醒：若启用 Secure Boot，加载未签名模块会报 Required key not available。需关闭 Secure Boot 或对 bonding.ko 本地签名并导入 MOK。

    重新加载

    modprobe -r bonding 2>/dev/null || true modprobe bonding

    验证参数存在：

    modinfo bonding | egrep 'filename|vermagic|parm'
# filename 应指向 weak-updates/bonding/bonding.ko
# parm 应含 arp_broadcast_modecat /sys/module/bonding/parameters/arp_broadcast_mode   # 应=1

    注意：有可能你编译的内核和使用的内核一样， 所以加载的bonding需要注意一下，使用的是新编译的内核， 还是老内核。

    七、网络脚本参考（ifcfg）

    /etc/sysconfig/network-scripts/ifcfg-bond0

    DEVICE=bond0
NAME=bond0
TYPE=Bond
ONBOOT=yes
BOOTPROTO=none
IPADDR=10.10.10.11
NETWORK=24
GATEWAY=10.10.10.1
NM_CONTROLLED=yes
BONDING_OPTS="mode=6 miimon=100"

    /etc/sysconfig/network-scripts/ifcfg-eth0

    DEVICE=eth0
TYPE=Ethernet
BOOTPROTO=none
ONBOOT=yes
MASTER=bond0
SLAVE=yes
NM_CONTROLLED=yes

    /etc/sysconfig/network-scripts/ifcfg-eth1

    DEVICE=eth1
TYPE=Ethernet
BOOTPROTO=none
ONBOOT=yes
MASTER=bond0
SLAVE=yes
NM_CONTROLLED=yes

    启用：

    nmcli con reload
nmcli con up bond0
cat /proc/net/bonding/bond0

    八、功能验证（ARP 双发）

    方法一：远端 ping 触发 ARP

    # 终端A
tcpdump -ni eth0 arp -vv
# 终端B
tcpdump -ni eth1 arp -vv

    在另一台同网段机器 ping bond0_IP，你应看到同一时间两个口都有 ARP Reply。

    方法二：本机主动 arping

    arping -c 3 -I bond0 <对端IP或网关IP>
# 同时在 eth0/eth1 抓包观察

    九、常见坑位与排障速查

    1. Module.symvers 缺失/符号未定义

    • 现象：Module.symvers missing、undefined symbol …

    • 处理：确保 kernel-devel 与 uname -r 一致；使用
      make -C /lib/modules/$(uname -r)/build M=... 外部构建。

    1. 加载到旧模块（.xz）

    • 现象：modinfo bonding | grep filename 显示 .xz

    • 处理：modprobe -r bonding → depmod -a → 用 override-bonding.conf 强制 insmod 我们的 weak-updates 版本。

    1. Secure Boot 导致无法加载

    • 报错：Required key not available

    • 处理：关闭 Secure Boot 或签名模块并导入 MOK。

    1. bond0 为 DOWN 或无 IP

    • 检查：cat /proc/net/bonding/bond0，确认 slave 绑定与 MII Status。

    • 给 bond0 配置 IP/PREFIX，BONDING_OPTS 中设置 miimon=100；

    • nmcli con up bond0 后再 ip a show bond0。

    1. sshd 起不来（OpenSSL 版本错配）

    • 错误：OpenSSL version mismatch. Built against 30000010, you have 30200020

    • 处理：升级 openssh-server 到与系统 OpenSSL 对齐的版本（Rocky 有 8.7p1-45.el9.rocky.0.1 等），或降级 OpenSSL（不推荐）。

    十、结语

    本文通过极小的代码改动，为 bonding 增加了 arp_broadcast_mode 参数，实现仅对 ARP 报文的“临时广播”，从而满足去堆叠/MLAG 场景下的“双发 ARP”需求。方案对非 ARP 流量无侵入，并保留原有模式行为。生产环境上线前，建议在维护时段配合交换机侧做充分验证。

    附：最小操作清单（懒人版）

    # 0) 安装匹配的 kernel-devel
rpm -ivh --oldpackage /opt/kernel-devel-$(uname -r).x86_64.rpm# 1) 修改源码 (按上文补丁三处改动)
cd ~/rpmbuild/BUILD/kernel-*/linux-*/   # 进入源码根
# (可用上文 sed 快捷脚本)# 2) 构建
cp -v /boot/config-$(uname -r) .config
yes "" | make olddefconfig
make prepare && make modules_prepare
make -C /lib/modules/$(uname -r)/build M=$PWD/drivers/net/bonding clean
make -C /lib/modules/$(uname -r)/build M=$PWD/drivers/net/bonding modules -j"$(nproc)"# 3) 部署 + 持久化参数
mkdir -p /lib/modules/$(uname -r)/weak-updates/bonding/
cp -v drivers/net/bonding/bonding.ko /lib/modules/$(uname -r)/weak-updates/bonding/
depmod -a
echo 'options bonding arp_broadcast_mode=1' > /etc/modprobe.d/bonding.conf
cat >/etc/modprobe.d/override-bonding.conf <<'EOF'
install bonding /sbin/insmod /lib/modules/$(uname -r)/weak-updates/bonding/bonding.ko $CMDLINE_OPTS
EOF# 4) 重载并验证
modprobe -r bonding 2>/dev/null || true
modprobe bonding
modinfo bonding | egrep 'filename|parm'
cat /sys/module/bonding/parameters/arp_broadcast_mode# 5) 抓包验证
tcpdump -ni eth0 arp -vv &
tcpdump -ni eth1 arp -vv &
# 在另一台同网段 ping bond0_IP，观察两口同时 ARP Reply
